Área de teste: Sequência de teste

Descrição
Os testes podem ser executados em série na forma de uma sequência de teste. A ABB fornece uma sequência de testes predefinidos que cobre a mais ampla faixa possível de valores anormais de corrente e tensão. Sequências de teste personalizadas podem ser criadas.

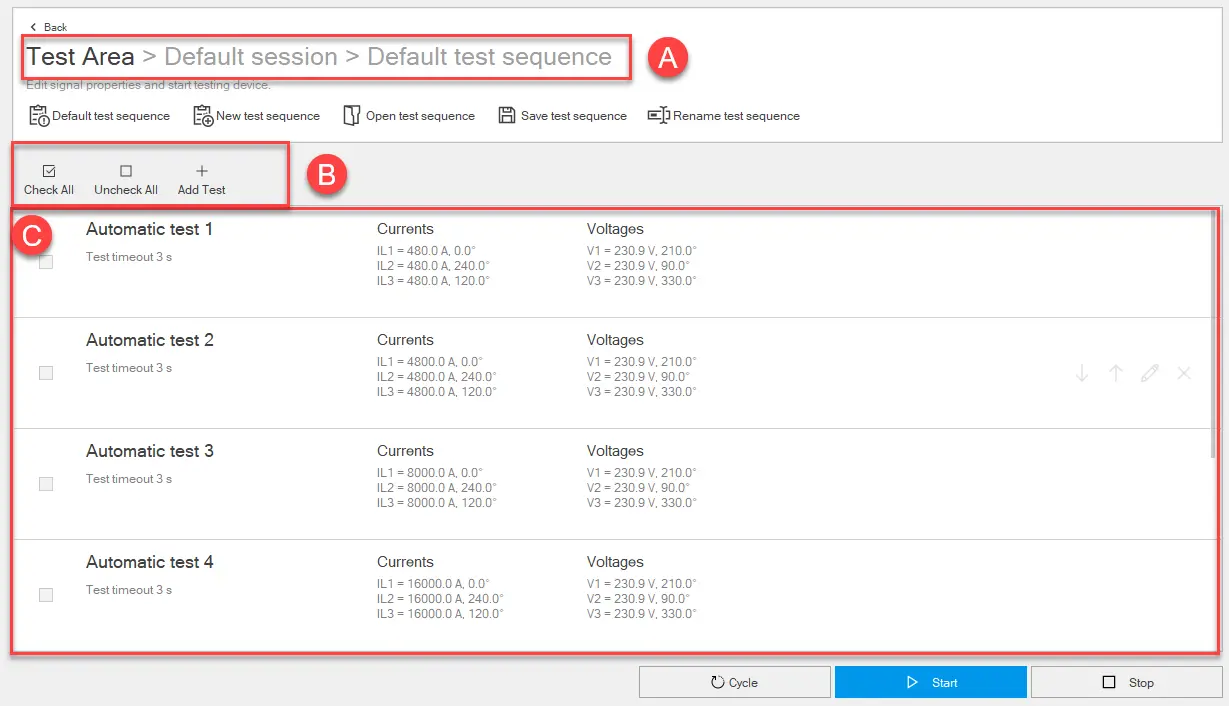

Como é

Parte	Função
Voltar	Retorna à página principal da função Área de teste .
Sequência de teste padrão	Abre a sequência de teste padrão na página.
Nova sequência de teste	Abre e exibe um novo teste de sequência. As sequências de teste estão vazias por padrão
Sequência de teste aberta	Abre uma sequência de teste no formato .tsq previamente baixada e salva no PC.
Salvar sequência de teste	Salva a sequência de teste no computador no formato .tsq. Nota: o formato .tsq é um formato proprietário que só pode ser lido com o Ekip Connect
Renomear sequência de teste	Renomeia a sequência de teste aberta.
Um	Indica a sessão e o título da sequência de teste aberta
B	Botões para gerenciar os testes na sequência. Selecionar tudo/Desmarcar tudo: seleciona os testes a serem realizados. Adicionar teste: adiciona um teste à sequência.
C	Lista de testes na sequência. Para cada teste, são fornecidas as seguintes informações: Caixa de seleção para incluir/excluir o teste na execução da sequência Nome do teste Tempo limite definido Valores de corrente e tensão definidos Botões de ação: : move o teste para baixo na ordem de execução : move o teste para cima na ordem de execução : mostra as guias para editar o teste (Guias de edição de teste) : exclui um teste
Ciclo	Repete a sequência de teste até que ela seja interrompida manualmente.
Começar	Inicie a sequência de teste.
Parar	Interrompa a sequência de teste.

Testar guias de edição

Conteúdo da guia
Propriedade	Nome do teste Timeout : tempo máximo que o Ekip Connect aguardará um sinal de disparo do dispositivo. Habilitação da verificação do tempo de viagem em relação aos limites definidos Limite mínimo e máximo para os tempos de viagem
Sinais	Veja os sinais da guia
Harmônicos	Veja Tablatura Harmônicas

Iniciar uma sequência de teste

CUIDADO! Realize o teste sem fluxo de corrente

Com o dispositivo conectado e se comunicando com Ekip Connect, clique em Ferramentas > área de teste.
Se necessário, crie ou selecione a sessão na qual executar o teste (Criar uma sessão de teste).
Proceda da seguinte forma:

Para realizar...	Então...
a sequência de teste padrão	clique em Sequência de teste padrão
uma sequência salva anteriormente	clique em Abrir sequência de teste e selecione o arquivo .tsq da sequência a ser aberta
Uma nova sequência	consulte Criar uma sequência de teste.

Para personalizar as configurações e valores de corrente e tensão de um teste, coloque o cursor na linha de teste relevante: os botões de ação de teste aparecem.
Clique em , personalize as configurações de acordo com a configuração do dispositivo e as condições que deseja testar.
Clique em OK.
Selecione os testes que você deseja executar na sequência.
Para iniciar a sequência, clique em Iniciar: os sinais são enviados para a liberação de proteção. A linha correspondente ao teste em execução mostra o status do teste progressivo e, quando o teste é concluído, o resultado do teste. No final de um teste, o próximo teste selecionado na sequência é executado automaticamente. No final do último teste, a sequência de teste é encerrada automaticamente.

Nota: nenhum dos parâmetros pode ser editado durante o teste.

A versão pode gerar uma viagem, dependendo de como foi configurada.

Para interromper o teste manualmente, clique em Parar.
Na janela de conclusão da sequência, clique em Sim para gerar o relatório da sequência de teste. Caso contrário, selecione Não. Também será possível visualizar o relatório posteriormente na página principal do teste (Como é).

Crie uma sequência de teste.

Na área Ferramentas > Teste, clique em Nova sequência de teste.
Clique em Renomear sequência de teste e atribua um nome à sequência.
Clique em Adicionar teste: a linha de teste 1 é exibida.
Para personalizar as configurações de teste e os valores de corrente e tensão de um teste, coloque o cursor na linha de teste relevante: os botões de ação de teste aparecem.
Clique em , personalize as configurações nas guias de edição de teste de acordo com a configuração do dispositivo e as condições que deseja testar e clique em OK.
Repita as etapas 3, 4, 5 para todos os testes a serem adicionados à sequência.
Para salvar a sequência, clique em Salvar sequência de teste.
