시험 지역: 시험 순서

묘사
테스트는 테스트 시퀀스 형태로 직렬로 실행할 수 있습니다. ABB는 가능한 가장 광범위한 비정상 전류 및 전압 값을 다루는 사전 정의된 테스트 시퀀스를 제공합니다. 사용자 정의 테스트 시퀀스를 생성할 수 있습니다.

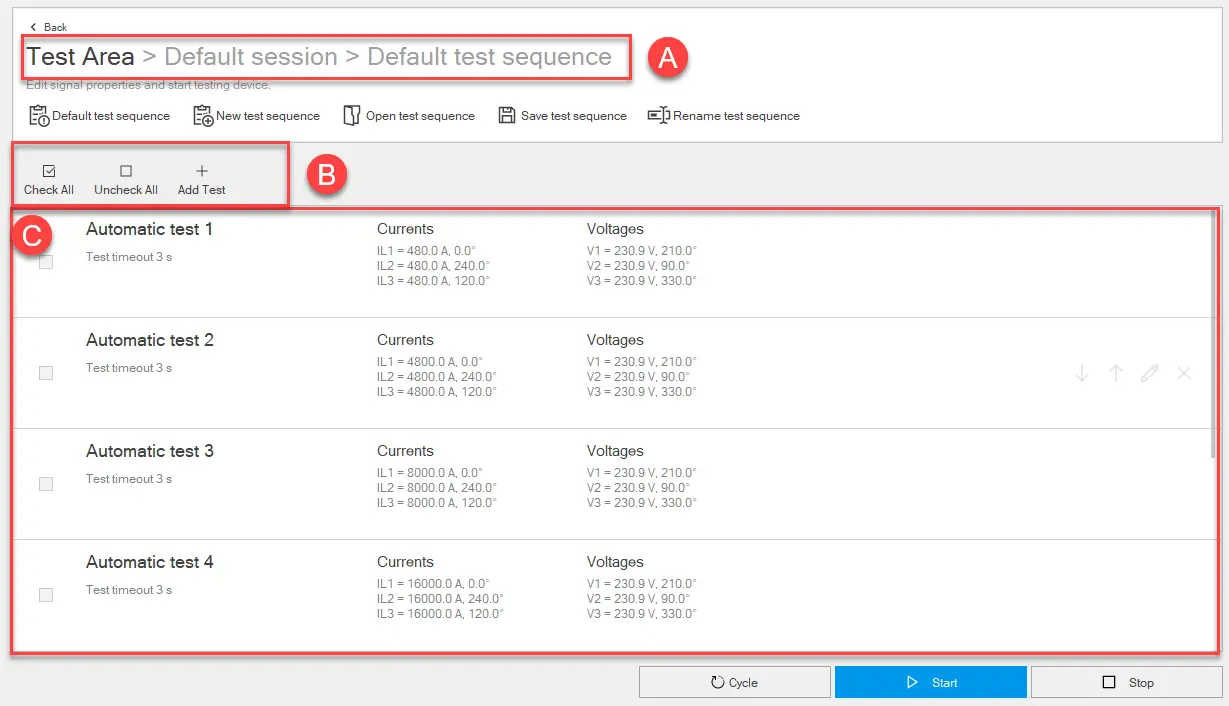

어떻게 생겼나요?

Test sequences area

부분	기능
뒤로	테스트 영역 기능의 기본 페이지로 돌아갑니다.
기본 테스트 시퀀스	페이지에서 기본 테스트 시퀀스를 엽니다.
새로운 테스트 시퀀스	새 시퀀스 테스트를 열고 표시합니다. 테스트 시퀀스는 기본적으로 비어 있습니다
테스트 시퀀스 열기	이전에 다운로드하여 PC에 저장한 .tsq 형식의 테스트 시퀀스를 엽니다.
테스트 시퀀스 저장	테스트 시퀀스를 PC에 .tsq 형식으로 저장합니다. 참고: .tsq 형식은 Ekip Connect로만 읽을 수 있는 독점 형식입니다
테스트 시퀀스 이름 바꾸기	열려 있는 테스트 시퀀스의 이름을 바꿉니다.
A	열린 테스트 시퀀스의 세션 및 제목을 나타냅니다.
B	시퀀스에서 테스트를 관리하는 버튼입니다. 모두 선택/모두 선택 취소: 수행할 테스트를 선택합니다. 테스트 추가: 시퀀스에 테스트를 추가합니다.
C	시퀀스의 테스트 목록입니다. 각 테스트에 대해 다음 정보가 제공됩니다. 시퀀스 실행에 테스트를 포함/제외하려면 확인란을 선택합니다. 테스트 이름 시간 제한 설정 전류 및 전압 값 설정 작업 버튼: : 실행 순서대로 테스트를 아래로 이동합니다. : 실행 순서대로 테스트를 위로 이동합니다. : 테스트를 편집할 수 있는 탭을 표시합니다(테스트 편집 탭). : 테스트를 삭제합니다.
주기	수동으로 중단될 때까지 테스트 시퀀스를 반복합니다.
시작하다	테스트 시퀀스를 시작합니다.
멈추다	테스트 시퀀스를 중단합니다.

편집 탭 테스트

탭	콘텐츠
재산	테스트 이름 시간 초과 : Ekip Connect가 장치의 트립 신호를 기다리는 최대 시간입니다. 설정된 제한에 대한 트립 시간 확인 가능 이동 시간에 대한 최소 및 최대 제한
신호	탭 신호 보기
고조파	Tab Harmonics를 참조하십시오.

테스트 시퀀스 시작

주의! 전류가 흐르지 않는 상태에서 테스트를 수행합니다.

장치가 연결되고 Ekip Connect와 통신한 상태에서 도구 > 테스트 영역을 클릭합니다.
필요한 경우 테스트를 수행할 세션을 만들거나 선택합니다(테스트 세션 만들기).
다음과 같이 진행하십시오.

수행하려면...	그러면...
기본 테스트 시퀀스	Default test sequence(기본 테스트 시퀀스)를 클릭합니다.
이전에 저장된 시퀀스	Open test sequence(테스트 시퀀스 열기)를 클릭하고 열려는 시퀀스의 .tsq 파일을 선택합니다.
새로운 시퀀스	테스트 시퀀스 생성하기 항목을 참조하십시오.

테스트의 전류 및 전압 설정과 값을 사용자 정의하려면 관련 테스트 행에 커서를 놓으면 테스트 작업 버튼이 나타납니다.
을 클릭하고 장치 구성 및 테스트하려는 조건에 따라 설정을 사용자 지정합니다.
확인을 클릭합니다.
시퀀스에서 실행할 테스트를 선택합니다.
시퀀스를 시작하려면 시작을 클릭하십시오 : 신호는 보호 릴리스로 전송됩니다. 실행 중인 테스트에 해당하는 줄에는 프로그레시브 테스트 상태가 표시되고 테스트가 완료되면 테스트 결과가 표시됩니다. 테스트가 끝나면 시퀀스에서 선택한 다음 테스트가 자동으로 실행됩니다. 마지막 테스트가 끝나면 테스트 시퀀스가 자동으로 종료됩니다.

참고: 테스트 중에는 어떤 매개변수도 편집할 수 없습니다.

릴리스는 구성 방법에 따라 트립을 생성할 수 있습니다.

테스트를 수동으로 중단하려면 중지를 클릭합니다.
시퀀스 완료 창에서 Yes(예 )를 클릭하여 테스트 시퀀스 보고서를 생성합니다. 그렇지 않으면 아니요를 선택합니다. 나중에 기본 테스트 페이지(모양)에서 보고서를 볼 수도 있습니다.

테스트 시퀀스를 만듭니다.

Tools(도구) > Test(테스트) 영역에서 New test sequence(새 테스트 시퀀스)를 클릭합니다.
Rename test sequence(테스트 시퀀스 이름 바꾸기)를 클릭하고 시퀀스에 이름을 할당합니다.
테스트 추가를 클릭하면 테스트 1 행이 나타납니다.
테스트 설정과 테스트의 전류 및 전압 값을 사용자 정의하려면 관련 테스트 행에 커서를 놓으면 테스트 작업 버튼이 나타납니다.
을 클릭하고 장치 구성 및 테스트하려는 조건에 따라 테스트 편집 탭의 설정을 사용자 지정하고 확인을 클릭합니다.
시퀀스에 추가할 모든 테스트에 대해 3, 4, 5단계를 반복합니다.
시퀀스를 저장하려면 Save test sequence(테스트 시퀀스 저장)를 클릭합니다.
