Trình xem dữ liệu

Mô tả chức năng
Chức năng Data Viewer cho phép bạn xem các tệp Data Logger được tải xuống từ thiết bị và phân tích dữ liệu.

Trình xem dữ liệu trong Ekip Connect
Các hành động sau đây có thể được thực hiện từ công cụ Ekip Connect:

Mở bản ghi được tạo bằng chức năng Datalogger.
Phân tích dữ liệu có tham chiếu đến thời gian hoặc tần số của các pha dòng điện và điện áp riêng lẻ.
In báo cáo.
Xuất dữ liệu.

Yêu cầu

Truy cập vào chức năng	Không bị hạn chế với tệp datalogger chính xác.
Loại thiết bị hỗ trợ chức năng	Bộ phận bên ngoài cho bộ ngắt mạch (ví dụ: Ekip Up) Bộ ngắt mạch
Trạng thái thiết bị	Bất kì
Loại kết nối với thiết bị	Bất kì

>> Để biết thêm chi tiết về các thiết bị được hỗ trợ và yêu cầu cho từng thiết bị, vui lòng tham khảo tài liệu 9AKK108467A9238 có sẵn tại đây.

Nó trông như thế nào

Phần	Sự miêu tả
Một	Mở đường dẫn tệp
Mở	Nút để mở tệp đã tải xuống trước đó thông qua chức năng Bộ ghi dữ liệu.
Thông tin	Nút hiển thị thông tin tệp (File information)
Tùy chọn	Nút để tùy chỉnh cách hiển thị biểu đồ
B	Menu để chọn loại đồ họa sẽ được hiển thị: Miền thời gian Miền tần số
C	Khu vực hiển thị dữ liệu. Nội dung phụ thuộc vào loại biểu đồ được chọn trong [B].
D	Các nút hành động: In báo cáo: tạo báo cáo tệp với thông tin tệp, biểu đồ với các tín hiệu hiện đang hiển thị và các giá trị dòng điện và điện áp chi tiết. Báo cáo có thể được lưu ở định dạng .pdf hoặc in. Xuất tín hiệu: xuất tín hiệu hiện tại, điện áp và kỹ thuật số đã chọn ở định dạng .csv.

Mô tả	phần

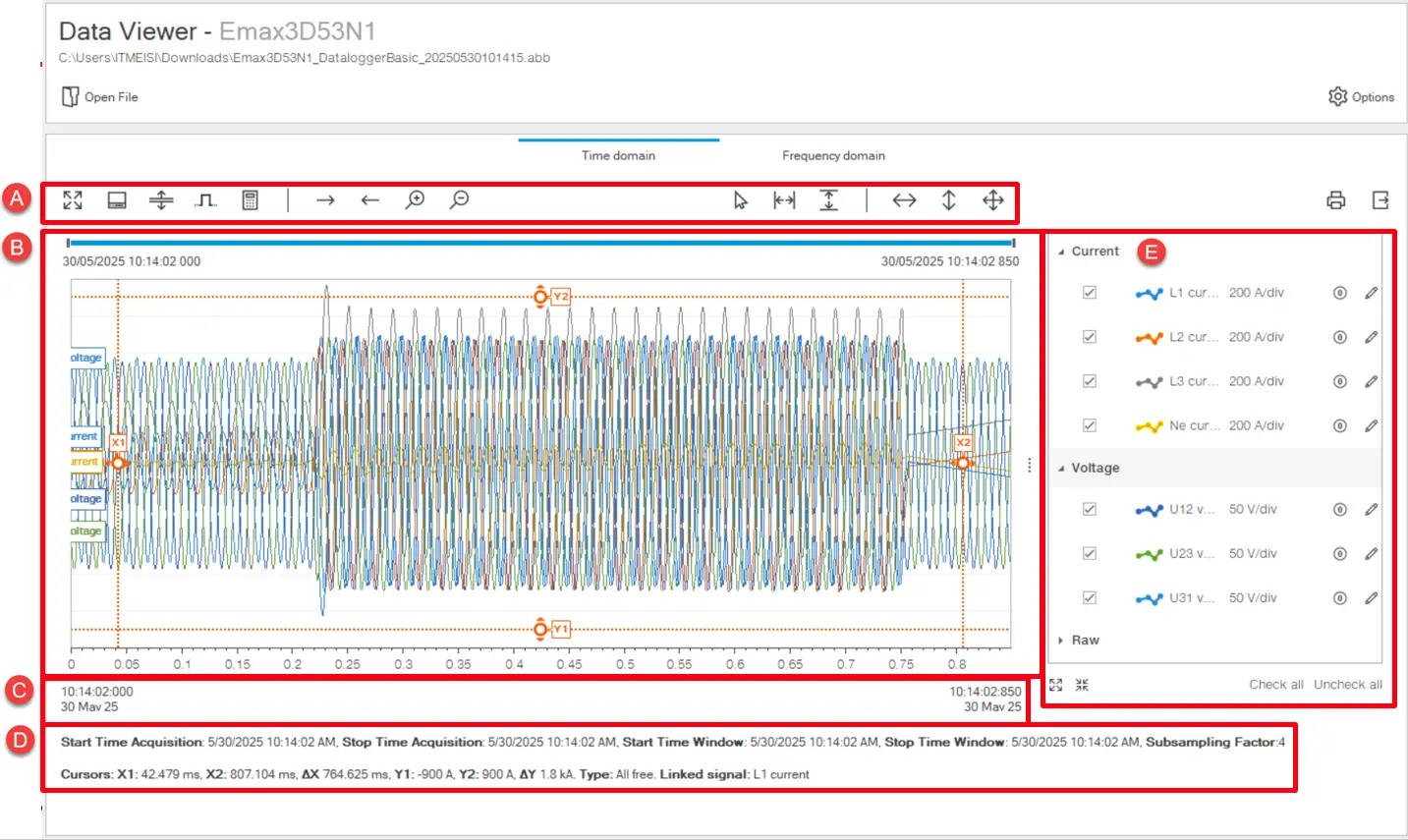

Một	Các nút hành động: : mở rộng vùng hiển thị biểu đồ trên trang. Thông tin tín hiệu: hiển thị/ẩn thông tin trong [D]. Sơ đồ phân tách: tách / hợp nhất các biểu đồ tín hiệu dòng điện và điện áp. Kỹ thuật số: cho phép bạn chọn loại sự kiện kỹ thuật số nào sẽ hiển thị trên biểu đồ.
B	Đồ thị với dạng sóng điện áp và dòng điện được ghi lại theo thời gian. Nếu được đặt, nó cũng hiển thị các tín hiệu sự kiện kỹ thuật số.
C	Các nút để đặt con trỏ và đặt lại vị trí của các trục
D	Giá trị chi tiết của dòng điện và điện áp được hiển thị trong biểu đồ
E	Menu để hiển thị / ẩn tín hiệu dòng điện, điện áp và kỹ thuật số trong biểu đồ: : cho phép bạn thay đổi cách hiển thị tín hiệu trong biểu đồ : cho phép đặt lại phần bù

Mô tả	phần
Một	Các nút hành động: : mở rộng vùng hiển thị biểu đồ trên trang. Thông tin tín hiệu: hiển thị/ẩn thông tin trong [D]. Sơ đồ phân tách: tách / hợp nhất các biểu đồ tín hiệu dòng điện và điện áp.
B	Đồ thị với phổ sóng hài điện áp và dòng điện được ghi lại. Nó phụ thuộc vào những gì được chọn trong [E].
C	Các nút để đặt con trỏ.
D	Giá trị chi tiết của dòng điện / điện áp được hiển thị trong biểu đồ
E	Các nút để hiển thị dòng điện hoặc điện áp trong biểu đồ.
F	Menu để hiển thị / ẩn tín hiệu dòng điện / điện áp trong biểu đồ: : cho phép bạn thay đổi cách hiển thị tín hiệu trong biểu đồ

Yếu tố	Sự miêu tả
Tên đơn vị	Loại thiết bị
Tên thẻ cầu dao	Tên tùy chỉnh của thiết bị
Ngày	Ngày và giờ tệp được ghi lại trên thiết bị
Tần suất lấy mẫu	Tần suất lấy mẫu
Tần số mạng	Tần số tiêu chuẩn của mạng điện
Phiên thử nghiệm tích cực	True: cho biết rằng sự kiện đã được ghi lại trong phiên thử nghiệm False: cho biết rằng sự kiện đã được ghi lại với thiết bị ở chế độ hoạt động
Mở tệp	Đường dẫn nơi lưu tệp đang mở
ID nô lệ	Mã nhận dạng thiết bị
