Vizsgálati terület: Vizsgálati sorrend

Leírás
A tesztek sorozatban futtathatók tesztszekvencia formájában. Az ABB előre meghatározott tesztek sorozatát biztosítja, amelyek a rendellenes áram- és feszültségértékek lehető legszélesebb tartományát lefedik. Testreszabott tesztszekvenciák hozhatók létre.

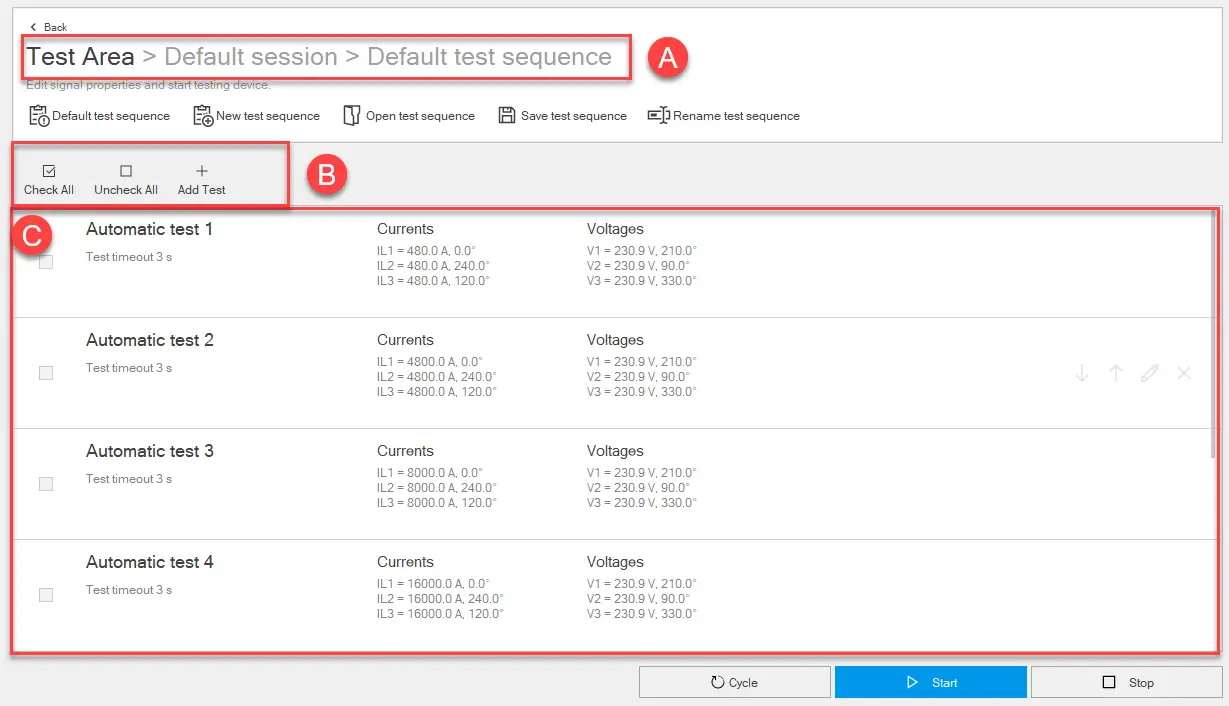

Úgy néz ki

Rész	Funkció
Hát	Visszatér a Tesztterület funkció főoldalára.
Alapértelmezett tesztszekvencia	Megnyitja az alapértelmezett tesztsorozatot az oldalon.
Új vizsgálati szekvencia	Megnyílik és megjelenít egy új szekvenciatesztet. A tesztszekvenciák alapértelmezés szerint üresek
Nyissa meg a tesztszekvenciát	Megnyit egy tesztsorozatot .tsq formátumban, amelyet korábban letöltöttek és elmentettek a számítógépre.
Tesztszekvencia mentése	A tesztsorozatot .tsq formátumban menti a számítógépre. Megjegyzés: a .tsq formátum egy szabadalmaztatott formátum, amely csak Ekip Connect olvasható
Tesztszekvencia átnevezése	Átnevezi a nyitott tesztsorozatot.
Egy	A nyitott tesztsorozat munkamenetét és címét jelzi
B	Gombok a tesztek sorrendben történő kezeléséhez. Az összes kijelölése/Összes kijelölésének törlése: kiválasztja az elvégzendő teszteket. Teszt hozzáadása: hozzáad egy tesztet a sorozathoz.
C	A sorozatban szereplő tesztek listája. Az egyes vizsgálatokhoz a következő információkat kell megadni: Jelölje be a teszt sorozatvégrehajtásba való belefoglalásához/kizárásához szükséges jelölőnégyzetet Teszt neve Időtúllépés beállítása Áram- és feszültségértékek beállítása Akciógombok: : lefelé mozgatja a tesztet a végrehajtás sorrendjében : felfelé mozgatja a tesztet a végrehajtás sorrendjében : megjeleníti a teszt szerkesztéséhez szükséges lapokat (Tesztszerkesztési lapok) : töröl egy tesztet
Ciklus	Addig ismétli a tesztsorozatot, amíg manuálisan meg nem szakítja.
Elkezd	Indítsa el a tesztsorozatot.
Állj	Szakítsa meg a tesztsorozatot.

Lapok szerkesztésének tesztelése

A lap	tartalma
Ingatlan	Teszt neve Időtúllépés : az a maximális idő, ameddig Ekip Connect várni fog az eszköz kioldási jelére. Az utazási idő ellenőrzésének engedélyezése a beállított limitek tükrében Az utazási idők minimális és maximális korlátja
Jelek	Lapjelek megtekintése
Harmonikus	Lásd: tabulátorok

Tesztsorozat indítása

FIGYELMEZTET! Végezze el a vizsgálatot áram áramlása nélkül

Ha az eszköz csatlakoztatva van és kommunikál Ekip Connect, kattintson az Eszközök > a Tesztterület elemre.
Szükség esetén hozza létre vagy válassza ki azt a munkamenetet, amelyben a tesztet végre szeretné hajtani (Tesztmunkamenet létrehozása).
A következőképpen járjon el:

Előadni...	Akkor...
Az alapértelmezett tesztsorrend	kattintson az Alapértelmezett tesztszekvencia elemre
egy korábban mentett sorozat	kattintson a Tesztszekvencia megnyitása elemre, és válassza ki a megnyitni kívánt szekvencia .tsq fájlját
Új szekvencia	lásd: Tesztszekvencia létrehozása.

A teszt áram- és feszültségbeállításainak és értékeinek testreszabásához vigye a kurzort a megfelelő tesztsorra: megjelennek a teszt akciógombjai.
Kattintson a gombra , testreszabhatja a beállításokat az eszköz konfigurációjának és a tesztelni kívánt feltételeknek megfelelően.
Kattintson az OK gombra.
Válassza ki a sorozatban futtatni kívánt teszteket.
A sorozat elindításához kattintson a Start gombra: a jelek elküldésre kerülnek a védelmi kiadáshoz. A futó vizsgálatnak megfelelő sor mutatja a progresszív vizsgálat állapotát és a vizsgálat befejeztével a vizsgálat eredményét. A teszt végén a sorozat következő kiválasztott tesztje automatikusan végrehajtásra kerül. Az utolsó teszt végén a tesztszekvencia automatikusan leáll.

Megjegyzés: egyik paraméter sem szerkeszthető a teszt során.

A kiadás a konfigurálástól függően létrehozhat egy utat.

A teszt manuális megszakításához kattintson a Stop gombra.
A szekvencia befejezése ablakban kattintson az Igen gombra a tesztszekvencia jelentés létrehozásához. Ellenkező esetben válassza a Nem lehetőséget. A jelentést később a fő tesztoldalról is megtekintheti (Hogyan néz ki).

Hozzon létre egy tesztsorozatot.

Az Eszközök > Tesztterület területen kattintson az Új tesztszekvencia elemre.
Kattintson a Tesztsorozat átnevezése elemre, és rendeljen nevet a sorozathoz.
Kattintson a Teszt hozzáadása gombra: megjelenik az 1. teszt sor.
A tesztbeállítások, valamint a teszt áram- és feszültségértékeinek testreszabásához vigye a kurzort a megfelelő tesztsorra: megjelennek a tesztművelet-gombok.
Kattintson a gombra, testreszabhatja a beállításokat a tesztszerkesztési füleken az eszköz konfigurációjának és a tesztelni kívánt feltételeknek megfelelően, majd kattintson az OK gombra.
Ismételje meg a 3., 4. és 5. lépést, hogy az összes tesztet hozzáadja a sorozathoz.
A szekvencia mentéséhez kattintson a Tesztsorozat mentése gombra.
