Kojelauta

This article has been translated automatically. See the original version.
Sivun toiminnot
  • Näytä yhteenveto tai laitteen kannalta kriittisimmät tiedot
  • Käytä sivuja, joilla on tarkempia tietoja.
Huomautus: Insite Pro M -laitteessa kojelautasivu mahdollistaa suoran pääsyn laitteen integroituun verkkopalvelimeen.

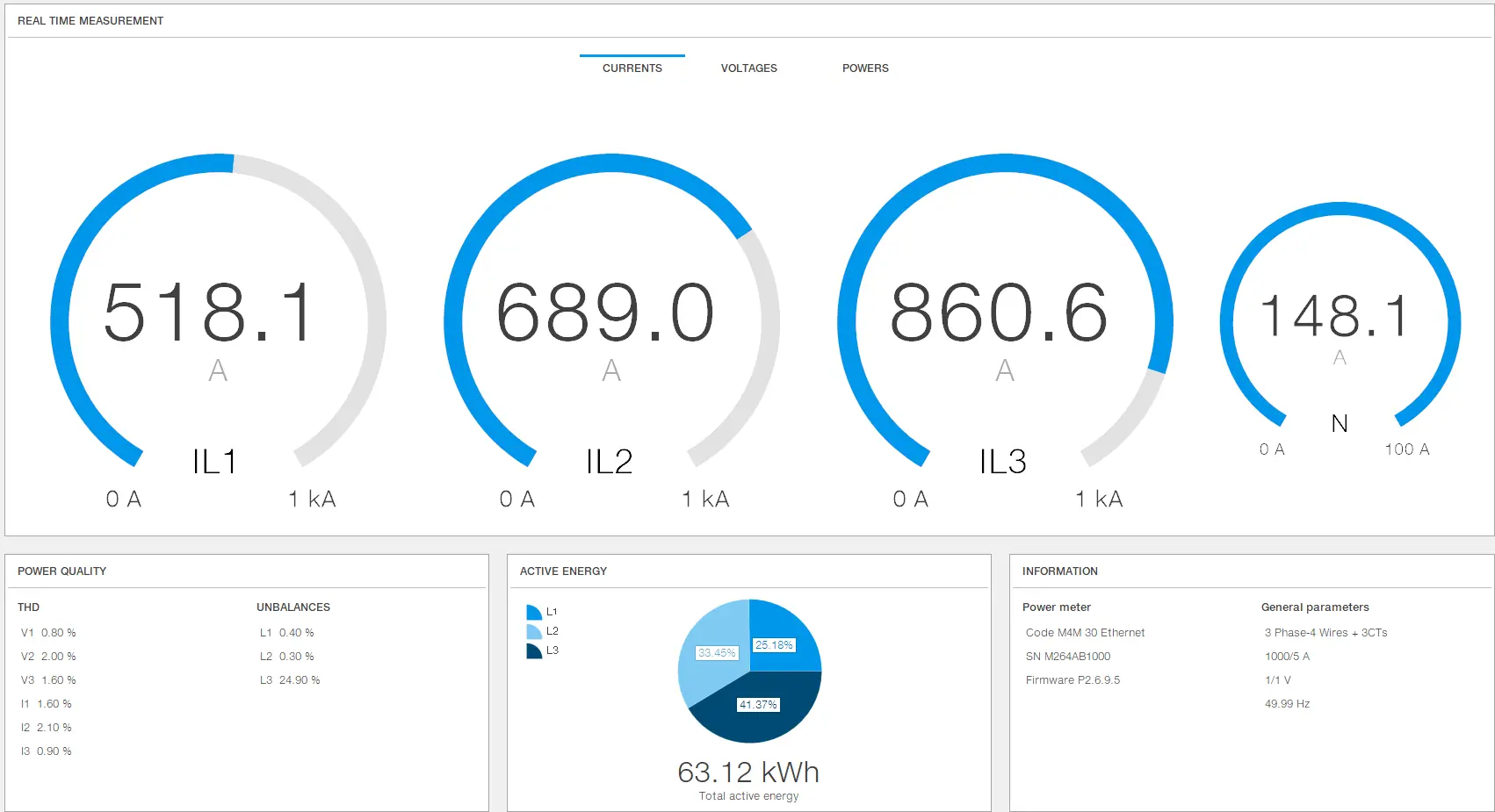

Mitä se näyttää
dashboard

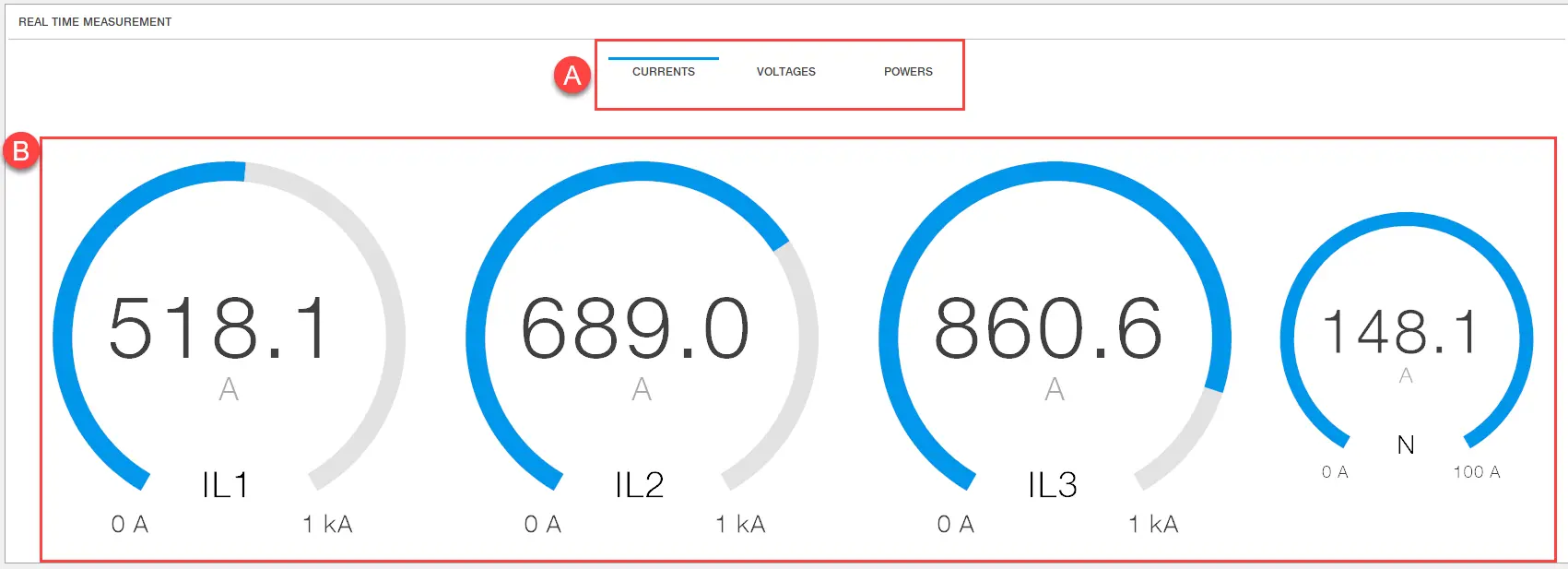

Pinta-ala Reaaliaikainen mittaus
measurement page

power meters

Osan kuvaus
A Mittaukset-valikko
B Virranmittauksen näyttöalue Reaaliaikaiset virtamittaukset kullekin vaiheelle ja neutraalille.
C
 Jännitteen mittaukset -valikko:
  • Verkkojännite
  • vaiheen jännite
D
 Kohdassa [C] valittu jännitemittausten näyttöalue. Reaaliaikaiset jännitemittaukset jokaiselle vaiheelle.
E

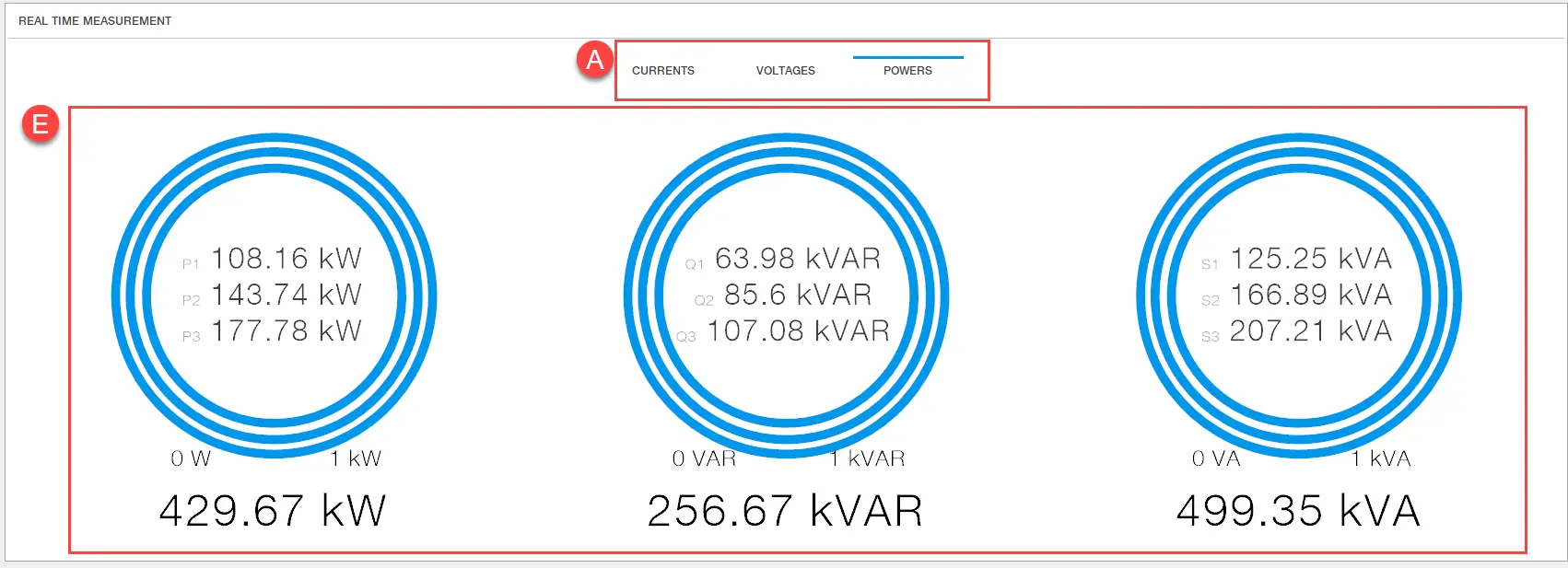

 Tehomittausten näyttöalue
  • Vaihe ja kokonaispätöteho
  • Vaihe ja loisteho yhteensä
  • Vaihe ja näennäinen kokonaisteho

Alue Sähkön laatu
Tämä alue näyttää THD-arvot ja kuormien epätasapainon.

Alue Aktiivinen energia
Tämä alue näyttää vaihekohtaiset ja kokonaispätötehoarvot.

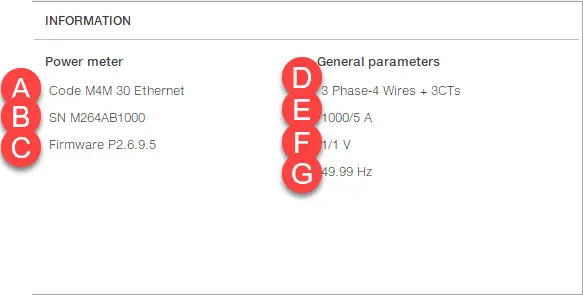

Alueen tiedot
meters information

Osan kuvaus
A Laitteen malli
B Laitteen sarjanumero
C Laitteen laiteohjelmistoversio
D Verkon kokoonpanotyyppi
E Nykyinen muunnossuhde
F Jännitteen muunnossuhde
G Taajuus
