Datan katseluohjelma

Funktion kuvaus
Data Viewer -toiminnolla voit tarkastella laitteesta ladattuja Data Logger -tiedostoja ja analysoida dataa.

Data Viewer Ekip Connect -sovelluksessa
Seuraavat toiminnot voidaan suorittaa Ekip Connect -työkalulla:

Avaa tallenne, joka on luotu Datalogger-toiminnolla.
Analysoi dataa yksittäisten virran ja jännitevaiheiden ajan tai taajuuden perusteella.
Tulosta raportti.
Vie data.

Vaatimukset

Pääsy funktioon	Rajoittamaton oikealla datalogger-tiedostolla.
Toimintoa tukevien laitteiden tyyppi	Ulkoinen yksikkö katkaisijoille (esim. Ekip Up) Katkaisijat
Laitteen tila	Mikä tahansa
Yhteyden tyyppi laitteeseen	Mikä tahansa

>> Lisätietoja tuetuista laitteista ja kunkin vaatimuksesta löytyy asiakirjasta ................ saatavilla täältä.

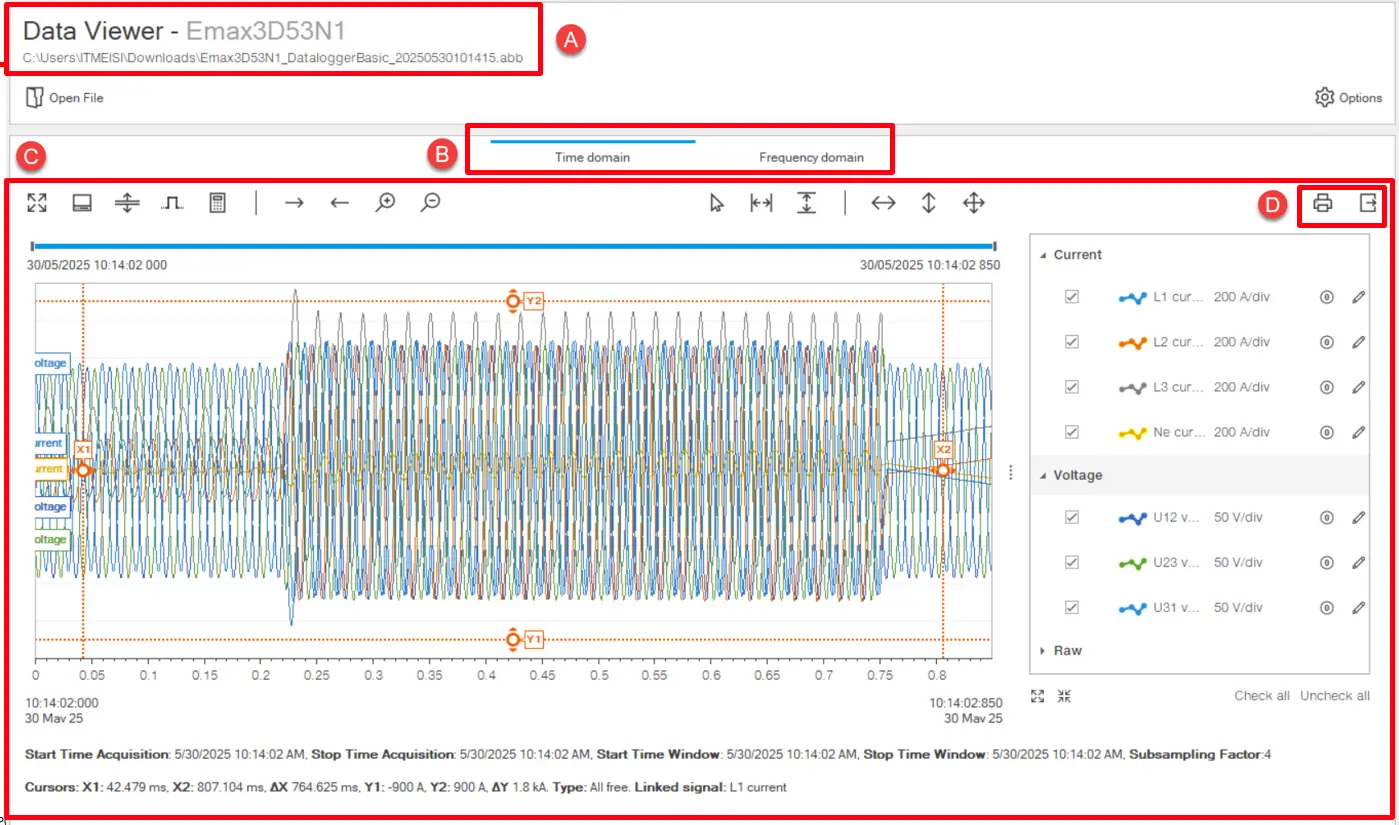

Miltä se näyttää

Data viewer page

Osa	Kuvaus
A	Avoin tiedostopolku
Avata	Painikkeella avataan tiedosto, joka on aiemmin ladattu Data Logger -toiminnolla.
Asetukset	Painike Data Viewerin asetusten määrittämiseen paletille, paksuudelle, tähtäimen sijainnille ja signaalin merkinnäön näkyvyyden osalta.
B	Valikko, jolla valitaan näytettävän grafiikan tyyppi: Aikadomeeni Taajuusalue
C	Datanäyttöalue. Sisältö riippuu valitusta graafista [B].
D	Toimintapainikkeet: Tulosta raportti: generoi tiedostoraportin tiedostotiedoista, kaavion nykyisistä signaaleista sekä yksityiskohtaisista virta- ja jännitearvoista. Raportti voidaan tallentaa .pdf muodossa tai tulostaa. Vientisignaalit: vie valittuja virta-, jännite- ja digitaalisia signaaleja .csv muodossa.

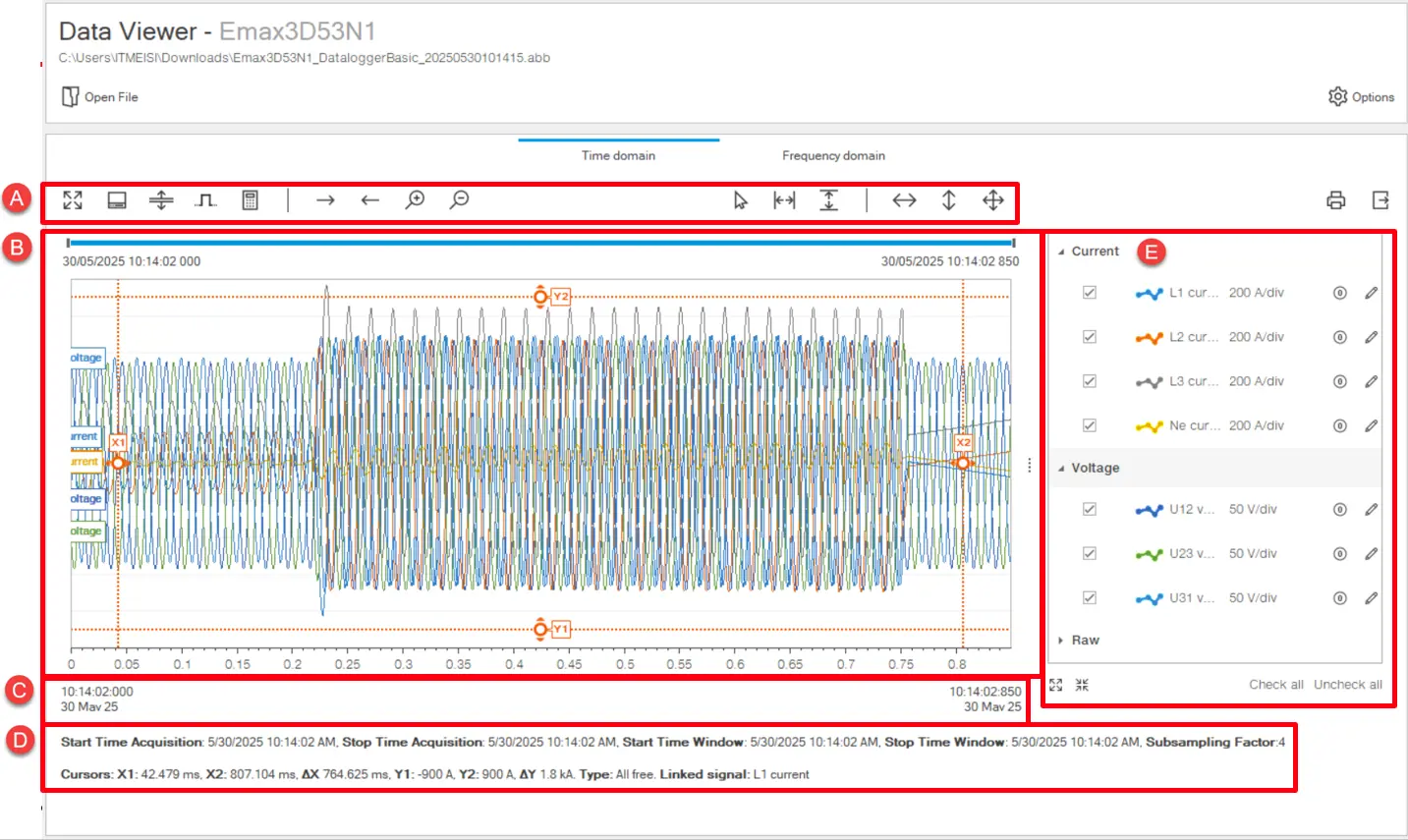

Aikadomeeni

Data viewer page

	Osakuvaus
A	Toimintopainikkeet jakautuvat neljään eri kategoriaan; Signaaliikkunaan liittyvät toiminnot : laajentaa sivun graafinäyttöaluetta. Signaalitiedot: näyttää/piilottaa virran/jännitteen tiedot ikkunan alareunaan. Jakokaavio: erottaa/yhdistää virta- ja jännitesignaalikaaviot. Näytä digitaaliset signaalit: antaa sinun valita, millaisia digitaalisia tapahtumia näytetään graafissa. Muokkaa signaalin ilmaisua: Signaalin näkyvyysoperaatiot Siirry oikealle - Siirry vasemmalle: Painikkeet valitun signaalin siirtämiseen ikkunassa. Zoomaa sisään - Zoomaa ulos: Painikkeet zoomaukseen - ulos valitsi signaalin ikkunassa. Kursoriin liittyvät toiminnot: Kursorit: Kohdistimen asetuksen mukauttaminen siten, että linkitetyn signaalin, radan tyypin ja deltan voi asettaa. Nollaa X-kursori – Nollaa Y-kursori: Painikkeet esiasetetut kohdistimet nollaamiseen. Akseliin liittyvät toiminnot: Reset X -akseli - Reset Y-akseli: Painikkeet esiasetettujen akselien nollaamiseen graafissa. Nollaa kaikki akselit: Painike kaikkien esiasetettujen akselien nollaamiseen graafissa.
B	Kaavio, jossa jännite- ja virta-aaltomuodot on tallennettu ajan kuluessa. Jos se on asetettu, se näyttää myös digitaaliset tapahtumasignaalit.
C	Aiheeseen liittyvät todelliset päivämäärä- ja aikatiedot tallennetulle tiedostolle.
D	Dynaamisesti muuttuva tietovälilehti, joka liittyy aikaikkunaan ja osoittimeen.
E	Valikko virran, jännitteen ja digitaalisten signaalien näyttämiseen/piilottamiseen kaaviossa: : mahdollistaa signaalin näyttämisen graafissa muuttamisen : mahdollistaa offsettien nollaamisen

Taajuusalue

Data viewer frequency

	Osakuvaus
A	Toimintapainikkeet: : laajentaa sivun graafinäyttöaluetta. Signaalitiedot: näyttää/piilottaa tiedot [D]:ssä. Jakokaavio: erottaa/yhdistää virta- ja jännitesignaalikaaviot.
B	Kuvaa tallennettu jännite- ja virtaharmoninen spektri. Se riippuu siitä, mitä [E]:ssä valitaan.
C	Painikkeet kursorin asettamiseen.
D	Yksityiskohtaiset virta-/jännitearvot kaaviossa.
E	Painikkeet, joilla voi näyttää virtoja tai jännitteitä graafissa.
F	Valikko virta-/jännitesignaalien näyttämiseen/piilottamiseen kaaviossa: : mahdollistaa signaalin näyttämisen graafissa muuttamisen

Tiedostotiedot

Alkuaine	Kuvaus
Yksikön nimi	Laitetyyppi
Kytkintunnisteen nimi	Laitteen räätälöity nimi
Päivämäärä	Päivämäärä ja kellonaika, jolloin tiedosto tallennettiin laitteelle
Näytteenottotaajuus	Näytteenottotaajuus
Verkon taajuus	Sähköverkon standarditaajuus
Aktiivinen testisessio	True: tarkoittaa, että tapahtuma tallennettiin testisession aikana Väärin: tarkoittaa, että tapahtuma tallennettiin laitteen ollessa käyttötilassa
Avaa tiedosto	Polku, johon avoin tiedosto tallennetaan
Orjatunniste	Laitteen tunnistekoodi
