Väylän sarjaskannaus

Huomautus: tiedonsiirto sarjamoduulin (Ekip Com modbus RTU) kanssa on mahdollista vain, jos "Local bus" -parametri on käytössä. Katso laitteen käyttöoppaasta lisätietoja sen käyttöönotosta.

Skannauksen aloittaminen sarjaväylän kautta

Seuraavassa kuvataan Modbus RS485 -sarjaverkon kautta kytkettyjen laitteiden etsiminen.

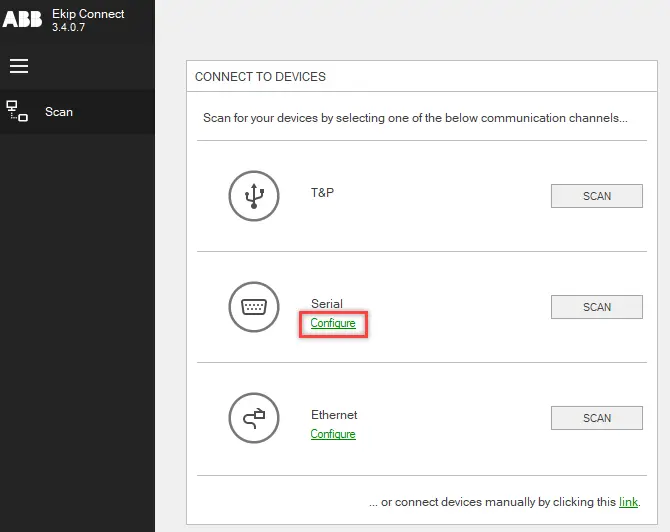

Määritä sarjaväyläparametrit napsauttamalla Sarjanumero-kohdan vieressä olevaa Skannaus in Yhteys laitteisiin -sivulla Määritä.

Aseta parametrit ja napsauta OK.

TÄRKEÄÄ: asetettujen arvojen on vastattava laitteeseen asetettuja arvoja.

>> Lisätietoja väylän kautta tapahtuvan sarjaliikenteen parametreista on kohdassa Sarjaskannausparametrit.

Napsauta SKANNAUS Sarja-kohdan vieressä: Ekip Connect aloittaa skannauksen

Huomautus: kun skannaus on käynnissä, on mahdollista käyttää Ekip Connect. Toista tarkistusta ei kuitenkaan voi käynnistää.

Kun skannaus on valmis, toimi seuraavasti:

Jos se löytäisi...	Sitten...	Sitten...
Vain yksi laite	Laitteen valikkokohdat näytetään. Skannaus-sivulle päivitetään tiedot löydetystä laitteesta.	1. Tarkista, että laitteen tila on YHDISTETTY. 2. Valitse haluamasi sivu ja aloita laitteen määrittäminen ja valvonta.
Useampi kuin yksi laite	Valikkokohdat, joiden Ekip Connect automaattisesti aktivoitu tietoliikenne, tulevat näkyviin. Skannaus-sivulle päivitetään tiedot löydetystä laitteesta.	1. Napsauta kyseistä laitetta vastaavaa SELECT-painiketta. 2. Tarkista, että laitteen tila on CONNECTED. 3. Valitse haluamasi sivu aloittaaksesi laitteen määrittämisen ja valvonnan.

Huomautus: jos skannaus päättyy eikä laitetta ole löytynyt, katso "Vianmääritys".

Sarjaskannauksen parametrit

Sarjaskannauksen parametrit on kuvattu alla.

Huomautus: jos et ole varma valittavista arvoista, valitse luetteloruudusta Valitse kaikki.

Parametrin	kuvaus	ABB-laitteiden oletusarvo
COM	Luettelo käytettävissä olevista tietoliikenneporteista Ekip Connect käynnistyksen yhteydessä. TÄRKEÄÄ: jos uusi sovitin on tullut saataville Ekip Connect suorittamisen aikana, napsauta Päivitä portit. Huomautus: valitse Näytä vain ABB-avaimet , jos haluat näyttää vain portit, joissa on Ekip T&ampP -tiedonsiirtoyksiköt.	-
Baudrate	Tiedonsiirtonopeus (siirtonopeus).	19200 bittiä/sekunti
Pariteetti	Tietopaketin virheenvalvontatilat.	JOPA
Aikakatkaisu	Suurin odotusaika vastaukselle etsittäviltä laitteilta.	100 ms
Osoitteet	Osoitteet yhteensopivien laitteiden etsimiseen. Valitse 1...31: rajoittaa skannauksen osoitteisiin 1–31 Tarkista varatut parametrit: laajentaa skannauksen osoitteisiin 248 - 254.	3, 4 ja 247
