Datalogger-funktio mahdollistaa trigger-tapahtumaan liittyvien tietojen tallentamisen. Tallennetut tiedot ovat:
analogiset mittaukset, eli vaihevirrat ja linja-linjajännitteet
Digitaaliset tapahtumat, eli suojaustapahtumat tai hälytykset, katkaisijan tilasignaalit, suojauslaukaisut.
TÄRKEÄÄ: funktio Datalogger vaatii apujännitesyötön.
Toimintaperiaate
Kun Data Logger otetaan käyttöön ja aktivoidaan, laite kerää jatkuvasti dataa täyttämällä ja tyhjentämällä sisäisen puskurin (B).
Jos laukaisutapahtuma kohdataan (A), laite keskeyttää tiedonhankinnan välittömästi tai käyttäjän määrittelemän ajan jälkeen, jota kutsutaan pysäytysviiveeksi (C). Seuraavaksi se tallentaa kaiken datan ikkunaan (D), jonka voi ladata tietokoneelle luettavaksi ja analysoitavaksi.
Seuraava tallenne korvaa edellisen laitteen muistissa.
Datalogger Ekip Connect -sovelluksessa
Ekip Connect -ohjelmasta voidaan suorittaa seuraavat toiminnot:
ota funktio käyttöön/pois käytöstä
Aloita/Lopeta tallennus
Määritä tallennusparametrit
lataa tallenne analysoidaksesi sen Data Viewer -toiminnolla
>> Lisätietoja tuetuista laitteista ja kunkin vaatimuksesta löytyy asiakirjasta 9AKK108467A9238, joka on saatavilla täältä.

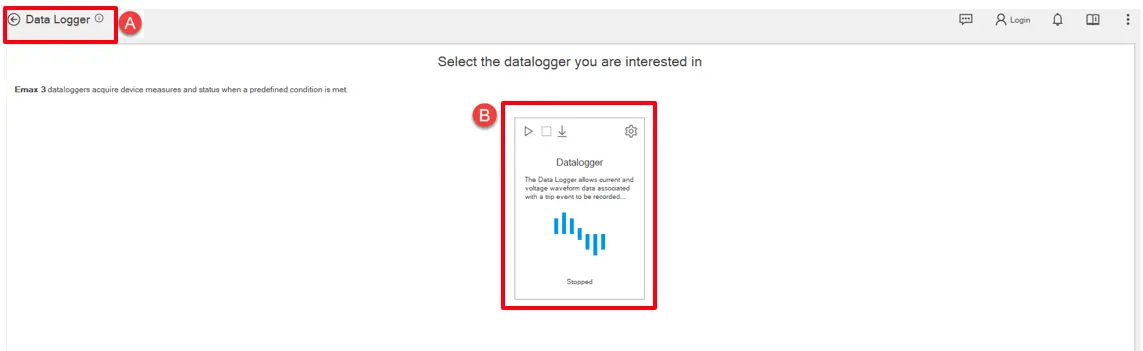

Miltä se näyttää
Osa
Kuvaus
A
Painike palata valikkoon Työkalut
B
Työkaluasettelu, jossa datalogger-toiminnot voidaan suorittaa.
Dynaaminen tunniste, joka tiedottaa käyttäjälle dataloggerin tilasta. Saatavilla olevat tilat ovat valmiina, käynnissä ja pysähtyneet.
Asetukset Data Logger

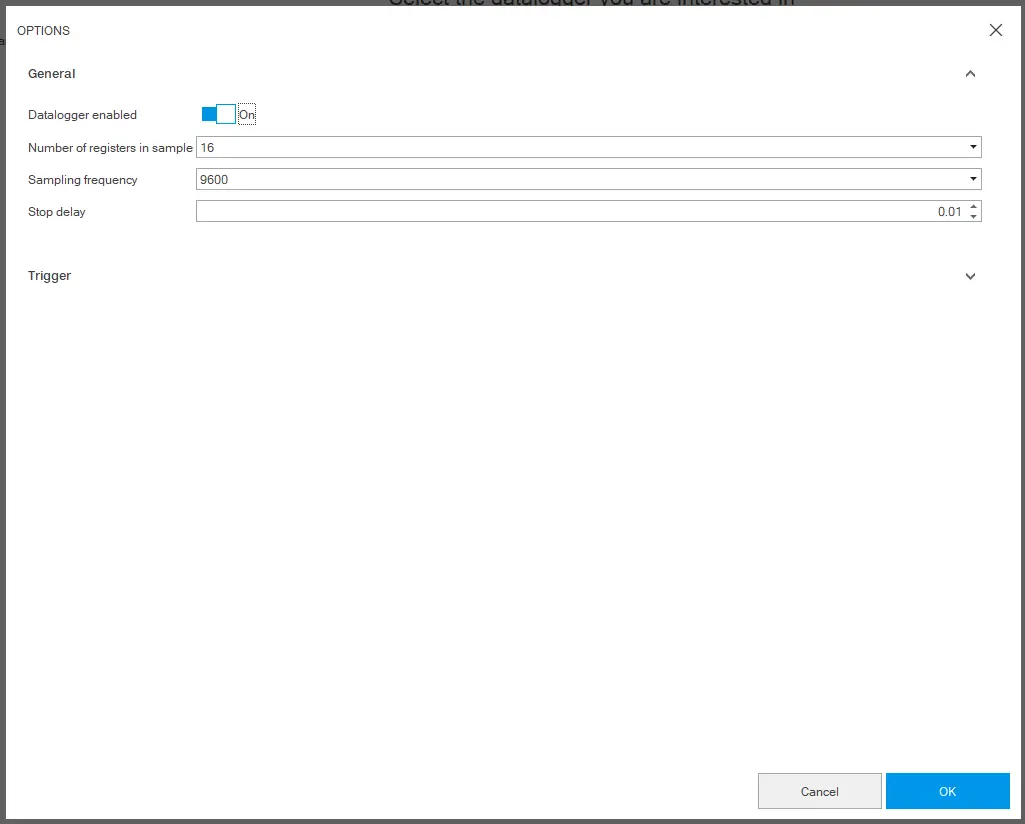

Konfigurointi tapahtuu pääasiassa "Asetukset"-ikkunassa, johon pääsee työkaluvihjeen "Lataa asetukset" -painikkeen kautta.
Vaihtoehtoikkuna koostui pääasiassa kahdesta osasta; "Yleinen" ja "Laukaisu"-osiot.
Osiossa "Yleinen" hallinnoidaan dataloggerin toiminnon ja tavanomaisen konfiguroinnin käyttöönottoa. Käyttäjä päättää rekisterin numeron näytteenotteessa, näytteenottotaajuuden ja stop-viiveen kyseiselle datalogger-tietueelle.
Alkuaine
Kuvaus
Datalogger päällä
Painike, jolla dataloggerin toiminnallisuus voidaan ottaa käyttöön tai poistaa käytöstä
Rekisterin määrä otoksessa
Rekisterin määrä otoksessa (8, 16, 32)
Näytteenottotaajuus
Tiedonkeruun tiheys. Mitä korkeampi näytteenottotaajuus, sitä lyhyempi tallennuskesto. (1200, 2400, 4800, 9600)
Pysäytysviive
Painike, jolla voi asettaa pysäytysviiveen. Se viittaa tallenteen kestoon sekunteina laukaisutapahtuman jälkeen. Maksimiraja on 10 sekuntia ja käytettävissä.
Kohdassa Trigger käyttäjä valitsee halutun laukaisijan laukaisutapahtumien listalta.
Aloita äänitys
Kun laite on yhdistetty ja kommunikoi Ekip Connect kanssa, klikkaa Tools > Data Logger -toimintoa.
Tarkista, että toiminnon (Latausasetukset --> Enable) tila on käytössä .
Klikkaa ja määritä tallennus "Yleiset"-osiossa.
Peruuttaaksesi muutokset, klikkaa Peruuta. Tallentaaksesi asetukset, klikkaa OK : asetukset tallennetaan automaattisesti ja lähetetään laitteelle.
Klikkaa Trigger-painiketta ja aseta liipaisimen tyyppi.
Peruuttaaksesi muutokset, klikkaa Peruuta. Tallentaaksesi asetukset, klikkaa OK: asetukset tallennetaan automaattisesti ja lähetetään laitteelle.
Klikkaa Start Datalogger: Tallennus on aloitettu.
Klikkaa Stop datalogger: Tallennus on pysäytetty ja valmis latattavaksi.
TÄRKEÄÄ: kun toiminto on käynnistetty, se pysyy aktiivisena laitteessa riippumatta yhteyden ja viestinnän tilasta Ekip Connect -laitteeseen.
Lataa tallenne
Kun laite on kytketty ja kommunikoi, klikkaa Lataa dataloggeria .
Huomautus: latauspainike on käytettävissä vain, jos tallenne on olemassa.
Valitse tallennuspaikka ja tallennusväli, jonka haluat ladata: Ekip Connect tallentaa .abb-tiedoston, joka nimetään seuraavan syntaksin mukaan: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
Huomautus: jos yhteys laitteeseen tapahtuu pisteestä pisteeseen -yhteydellä, tiedoston lataaminen voi kestää jopa 5–10 minuuttia. Väyläverkkoyhteydellä toiminta on nopeampaa.
Lataa vain tallennusväli hyödyllisillä tiedoilla latausaikojen lyhentämiseksi.
Katso alla oleva taulukko, joka näyttää otoksen tiheyden ja rekisterin yhteyden tallennettavan datalogger-tiedoston koon.
Näytteenotto
Taajuus (hz)
Lukumäärä
Rekisteri näytteenä
Koko
Datalogger-tiedosto (t)
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
Data Logger Pro mahdollistaa virran ja jänniteaaltojen muodon, hälytyksen sekä digitaalisten signaalien tallentamisen, jotka liittyvät tapahtumaan. SD-kortti, joka on asennettu sulakkeeseen, on välttämätön tätä toimintoa varten, mikä mahdollistaa pidemmät tallennusajat. Lisäksi Pro-versio tarjoaa enemmän muuttujia kuin perusversio, tarjoten kattavan yleiskatsauksen järjestelmän tapahtumista.
Pvaatimus:
Työkalu on käytettävissä vain, jos "Datalogger Pro" Digital Upgrade on olemassa ja aktivoitu liitetyssä Sace Emax 3 -sulakkeessa.
Työkalu toimii Flash-muistilla (SD-kortti), jonka tulee täyttää seuraavat vaatimukset:
Tavalliset SD-kortit* <= 2GB eivät ole tuettuja.
Laajennetut tai KORKEAN kapasiteetin SD-kortit* enintään 512GB ovat tuettuja.
*Varoitus syntyy, jos SD-kortin koko on <48GB
Kun kaikki edellytykset täyttyvät, Datalogger Pro -osio ilmestyy. Klikkaa Asetukset-painiketta suorittaaksesi konfiguroinnin.

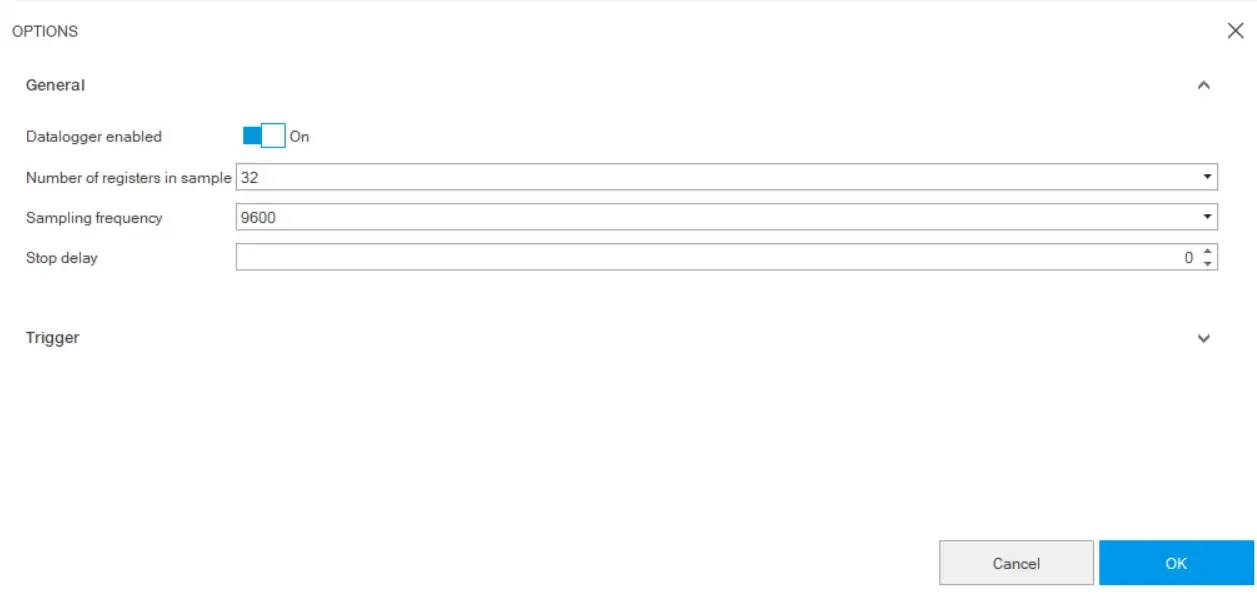

Avaamalla "Yleinen"-osioon voidaan asettaa parametreja, kuten näytteiden rekisterien lukumäärä, näytteenottotiheys, pysäytysviive ja dataloggerin käyttöönotto.
Alkuaine
Kuvaus
Datalogger päällä
Datalogger-toiminnallisuuden käyttöönotto/poistaminen käytöstä
Rekisterin määrä otoksessa
Rekisterin määrä otoksessa (8, 16, 32,64)
Näytteenottotaajuus
Tiedonkeruun tiheys. Mitä korkeampi näytteenottotaajuus, sitä lyhyempi tallennuskesto. (1200, 2400, 4800, 9600)
Pysäytysviive
Aseta pysäytysviive, joka on käytettävissä vain, jos "Single trigger" -modaliteetti on valittu. Se viittaa tallenteen kestoon sekunteina laukaisutapahtuman jälkeen. Maksimiraja on 10 sekuntia.
"Trigger"-osiossa on kaksi vaihtoehtoa: "Single Trigger" tai "Multi trigger". Jälkimmäinen mahdollistaa jopa kolmen eri liipaisimen asettamisen.
Yksittäinen liipaisin
Single trigger -modaliteetissa voit asettaa trigger-tyypin ennalta määritellyistä trigger-tapahtumista tai jopa räätälöidyn tyypin tarpeidesi mukaan.
Multi Trigger
Multi trigger -modaliteetissa voit asettaa triggerityyppejä itsenäisesti jopa kolmelle laukaisimelle. Yhden rekisteröinnin aikana voidaan tallentaa enintään 30 laukaisutapahtumaa.
Osa
Kuvaus
Laukaisumenetelmä
Ota käyttöön monilaukaisumenetelmä.
Trigger
Valitse liipaisin, jonka haluat asettaa.
Laukaisutyyppi
Aseta tyyppi laukaisutapahtumien listasta. On olemassa mahdollisuus asettaa haluttu räätälöity trigger-tapahtuma valitsemalla mukautettu trigger-tyyppi.
Kun laite on yhdistetty ja kommunikoi Ekip Connect:n kanssa, klikkaa Classic View > Datalogger Advanced > SD -kortintiedot ja varmista, että SD-kortin tila on kunnossa.
Sen jälkeen klikkaa Tools > Data Logger Pro.
Klikkaa Latausvaihtoehtoja ja määritä tallennus "Yleis"-osiossa. Varmista, että Datalogger päällä on päällä.
Peruuttaaksesi muutokset, klikkaa Peruuta. Tallentaaksesi asetukset, klikkaa Apply: asetukset tallennetaan automaattisesti ja lähetetään laitteelle.
Klikkaa Trigger-painiketta ja aseta modaalisuus sekä liipaisimen tyyppi.
Peruuttaaksesi muutokset, klikkaa Peruuta. Tallentaaksesi asetukset, klikkaa Apply: asetukset tallennetaan automaattisesti ja lähetetään laitteelle.
Klikkaa Lataa dataloggeria, niin sinulle avautuu ikkuna, jossa on täytettävät ja valittavat omat osiot.
Tiedostonimi
Valitse datalogge-tiedoston nimi ja hakemisto. Oletuksena tiedostonimi on CBTagName_Datalogger_YYYYMMDDhh:mm:ss-muodossa . Tiedostopäätteen tulee aina olla ".abb".
Liipaisimen siirtymän valinta
Sen avulla voit valita laastavan trigger-tapahtuman, jos Multi Trigger -modaliteetti valitaan.
Vapaa offset-valinta
Tarjoaa aikajanalle kursorin, jolla voit valita, millä aikaleimalla lataustoiminto alkaa. Se mahdollistaa latausikkunan keskittämisen absoluuttiseen aikaan. Käytettävissä, kun Multi Trigger -modaliteetti valitaan.
Aikaikkuna
Aikaperusteinen ikkuna latauksen alun ja lopun valitsemiseen. Voit pienentää tai suurentaa ikkunaa vierittämällä kahta kursoria.
Datalogger-tiedoston voi ladata kahdella eri tavalla:
Ekip Connect -toiminnolla, kun SD-kortti on vielä kiinnitettynä Ekip Aware -trip-yksikköön
IrrottamallaSD-kortin sulakkeesta ja liittämällä se suoraan tietokoneeseen. Tämän tyyppisen toiminnon suorittamiseksi katkaisijan tulee olla auki ja toiminta on suoritettava täydessä turvallisesti.
Jos valitset toisen vaihtoehdon, dataa ei tarvitse ladata Datalogger PRO:lle, koska voit avata tallenteen suoraan Dataviewer-työkalulla klikkaamalla "Open Card" -painiketta. DataLogger-tiedoston maksimikoko sekunneissa, jonka voi ladata Ekip Connect -laitteella ilman SD-kortin irrottamista, määritellään tarkasti rekistereiden lukumäärän ja käytettyjen taajuuksien yhdistelmänä:
Taajuus
Rekisteröidy
Koko (s)
1200
8
218.453
16
109.227
32
54.613
64
27.307
2400
8
109.227
16
54.613
32
27.307
64
13.653
4800
8
54.613
16
27.307
32
13.653
64
6.827
9600
8
27.307
16
13.653
32
6.827
64
3.413
Jos haluat ladata datalogger-tiedostoja, jotka ylittävät nämä rajat, sinun tulisi irrottaa SD-kortti ja liittää se suoraan tietokoneellesi. Tämän jälkeen voit lukea sen tiedot käyttämällä Dataviewer-työkalua.
Lataa vain tallennusväli hyödyllisillä tiedoilla latausaikojen lyhentämiseksi.
