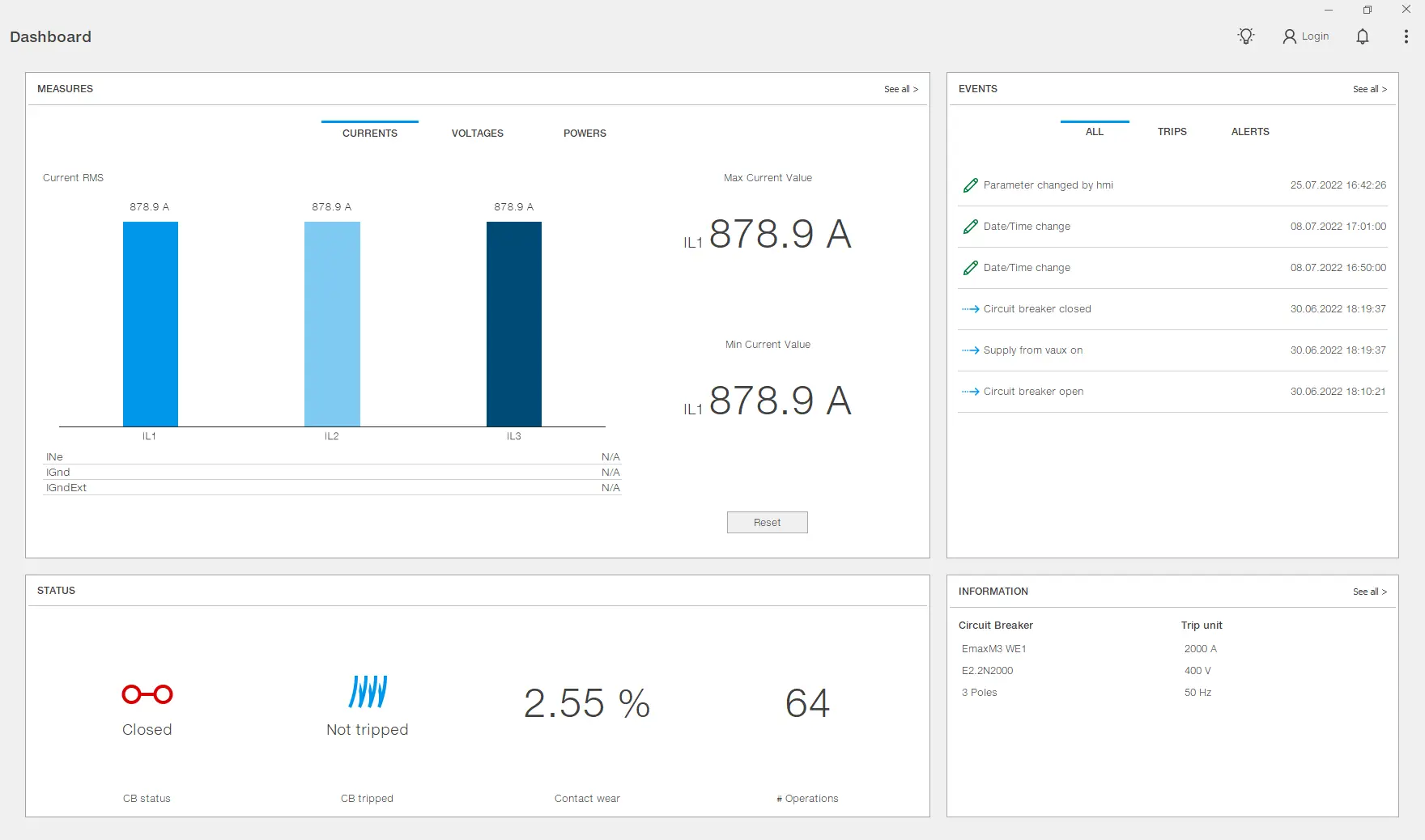

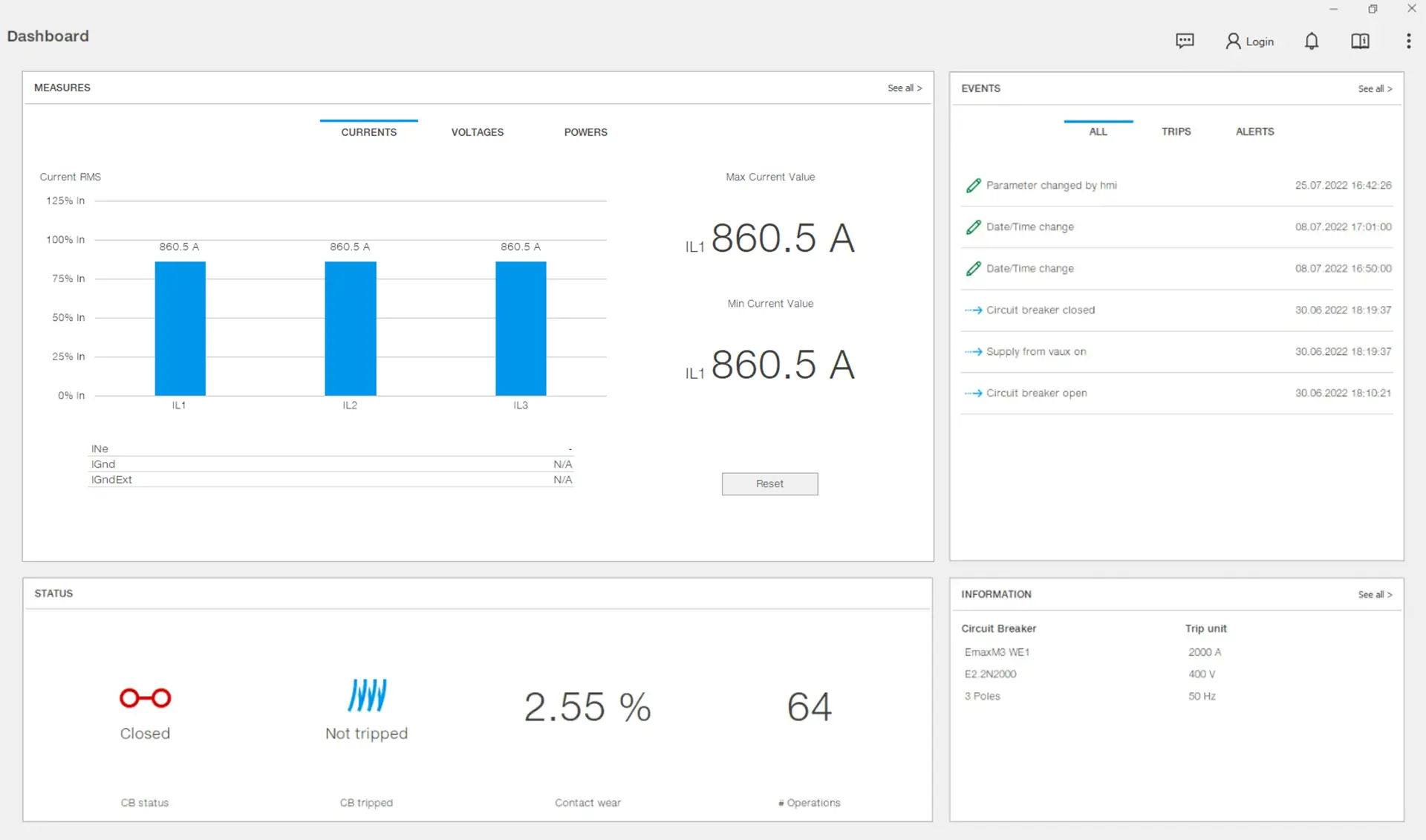

Kojelauta

Sivun toiminnot

Näytä yhteenveto tai laitteen kannalta kriittisimmät tiedot
Käytä sivuja, joilla on tarkempia tietoja.

Mitä se näyttää

dashboard

Pinta-alan mittaukset

measurement

voltage measurement

powers measurement

Osan	kuvaus
A	Painike, jolla pääset sivun Mittaukset-osioon Seuranta
B	Mittaukset-valikko

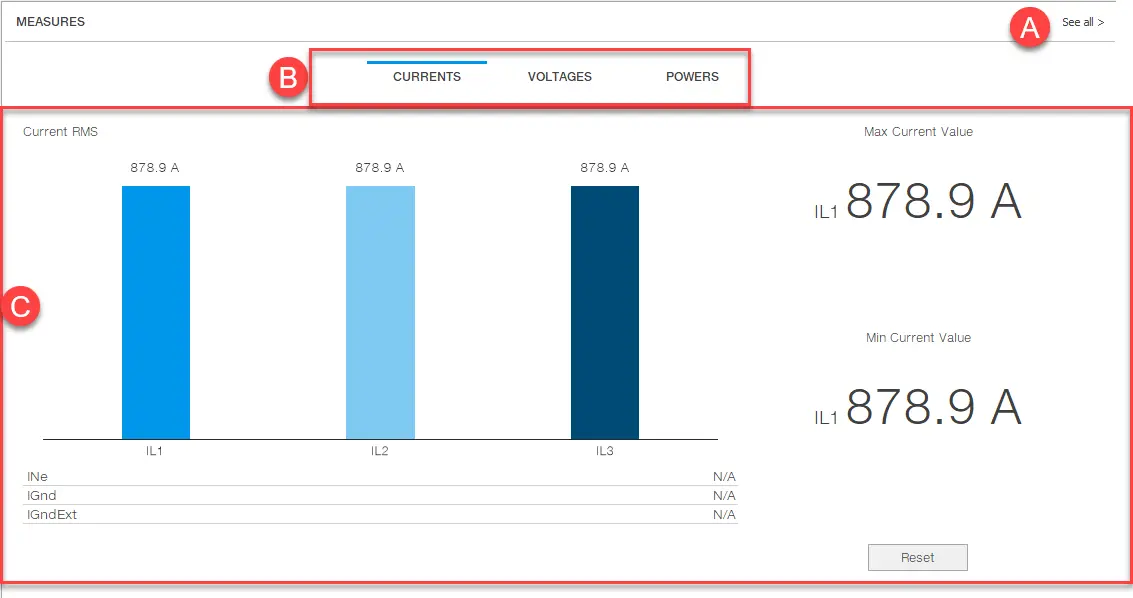

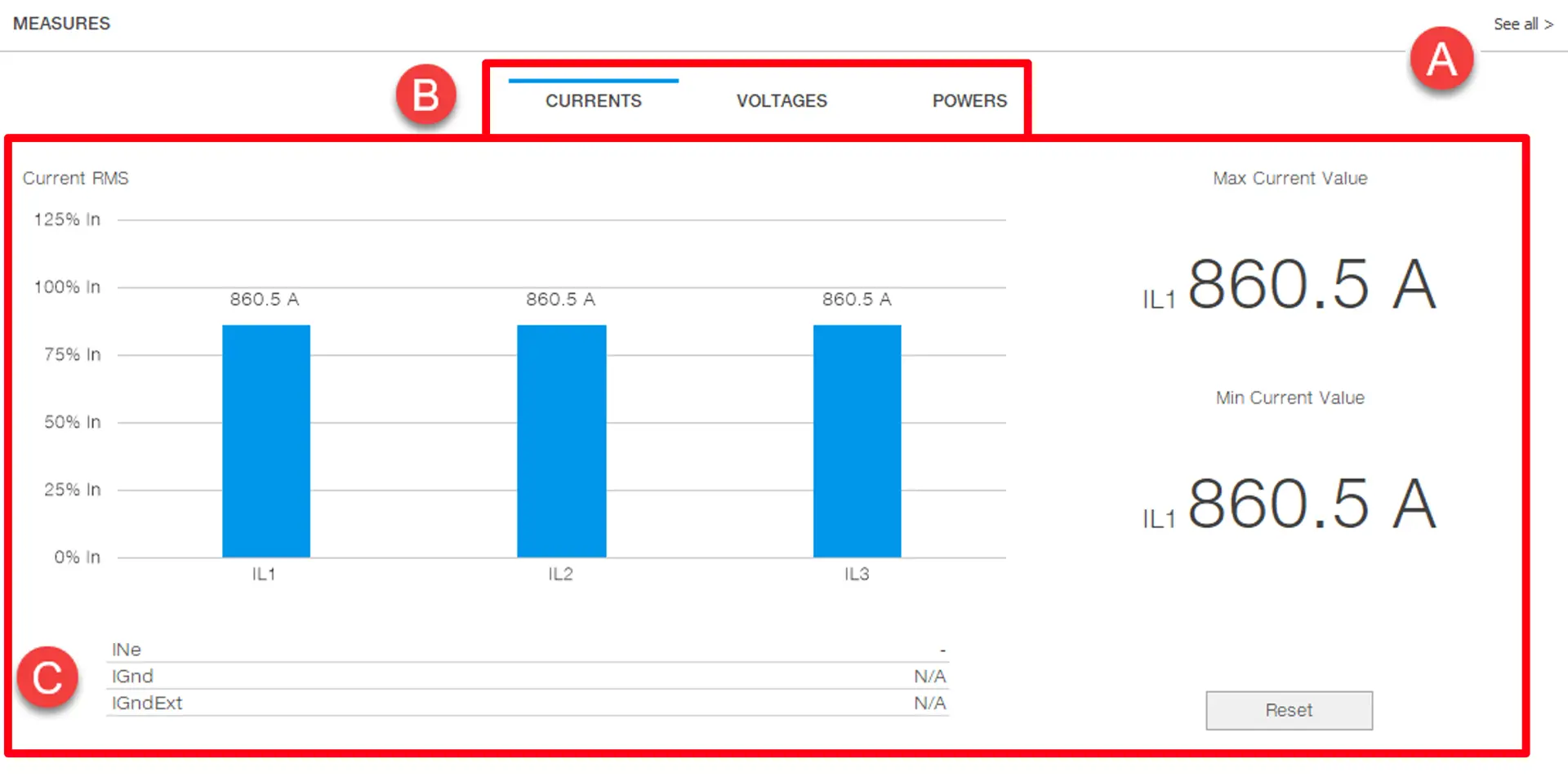

C	Nykyisen mittauksen näyttöalue Nykyinen RMS: saadut mittaukset: Kunkin vaiheen virta Ine: nollavirta IGnd: sisäinen maasulkuvirta IGndEx1: ulkoinen maasulkuvirta Suurin virta-arvo: suurin vaihevirta mitattu. Arvo laskettu sen jälkeen, kun laitteeseen syötettiin virtaa tai viimeisimmästä manuaalisesta nollauksesta lähtien. Pienin nykyinen arvo: pienin mitattu vaihevirta. Arvo laskettu sen jälkeen, kun laitteeseen syötettiin virtaa tai viimeisimmästä manuaalisesta nollauksesta lähtien. Nollaa: -painike vähimmäis- ja enimmäisarvojen nollaamiseksi

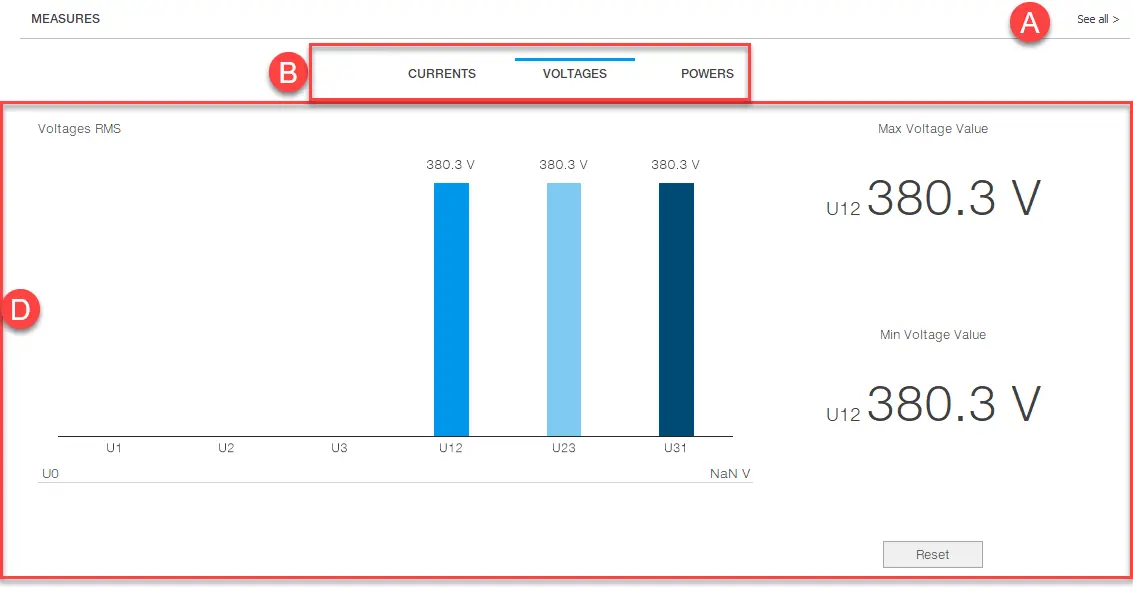

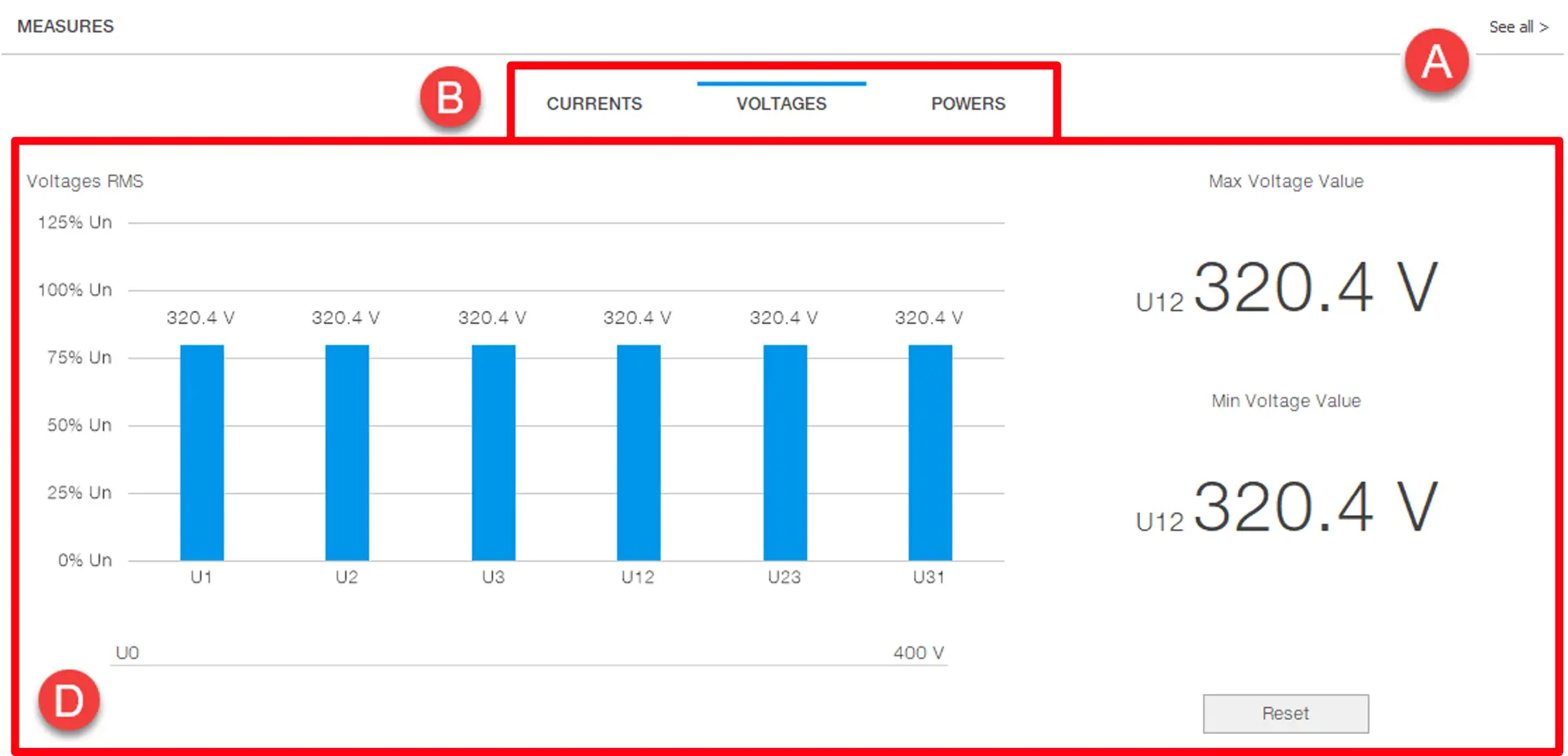

D	Jännitemittausten näyttöalue Jännitteet RMS: hankitut mittaukset: kunkin vaiheen jännite (yksi ja linjasta linjaan) U0: neutraali jännite Suurin jännitearvo: suurin mitattu vaihejännite. Arvo laskettu sen jälkeen, kun laitteeseen syötettiin virtaa tai viimeisimmästä manuaalisesta nollauksesta lähtien. Pienin jännitearvo: pienin vaihejännite mitattu. Arvo laskettu sen jälkeen, kun laitteeseen syötettiin virtaa tai viimeisimmästä manuaalisesta nollauksesta lähtien. Nollaa: -painike vähimmäis- ja enimmäisarvojen nollaamiseksi

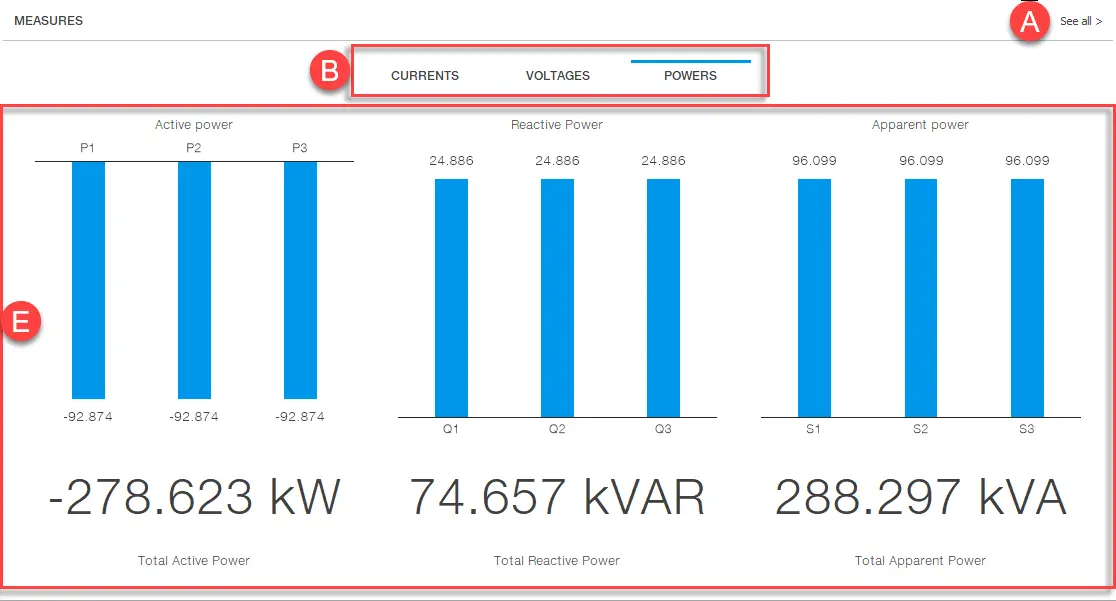

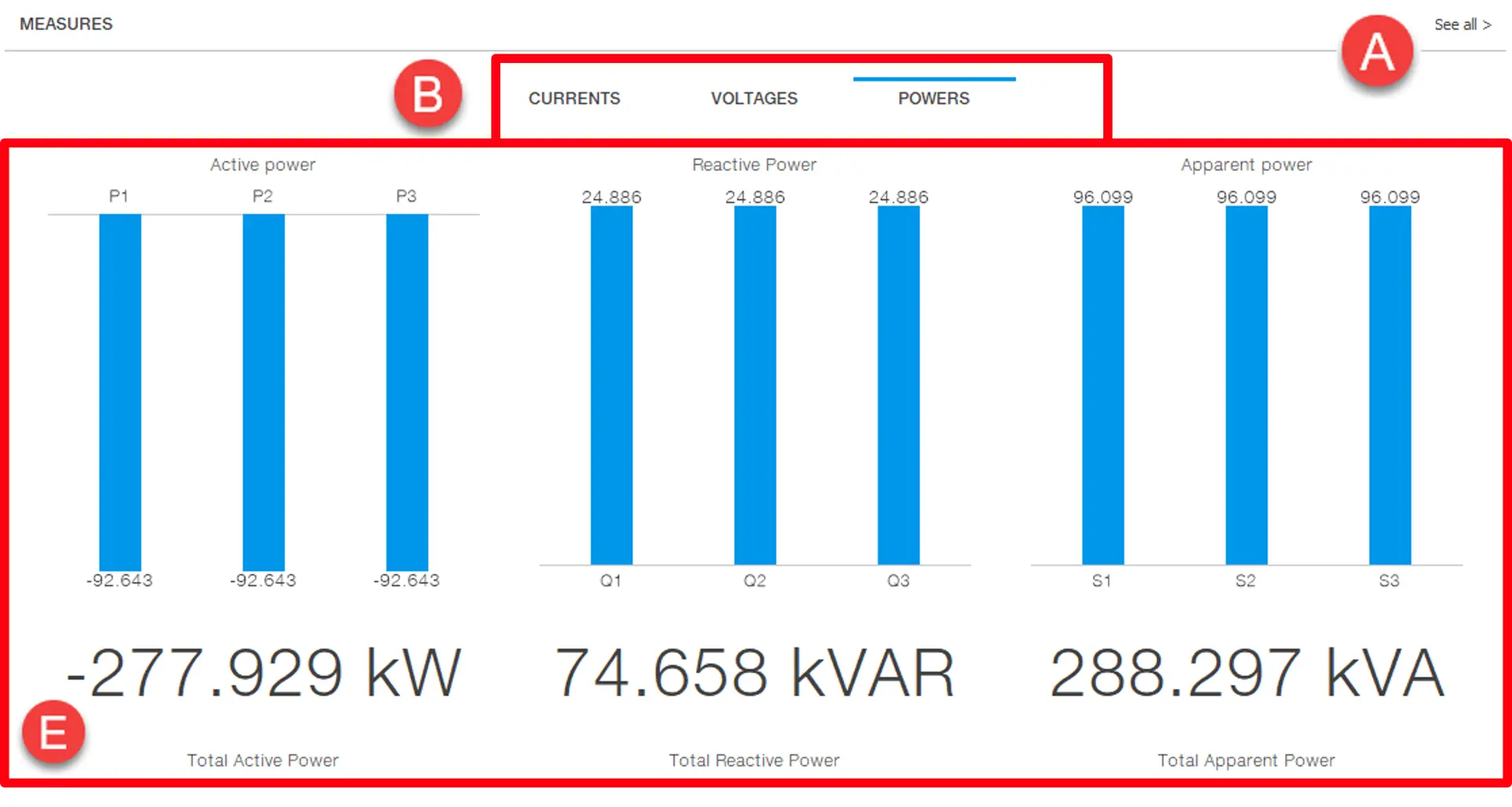

E	Tehomittausten näyttöalue: Vaihe ja kokonaispätöteho Vaihe ja loisteho yhteensä Vaihe ja näennäinen kokonaisteho

Alueen tapahtumat

Events area

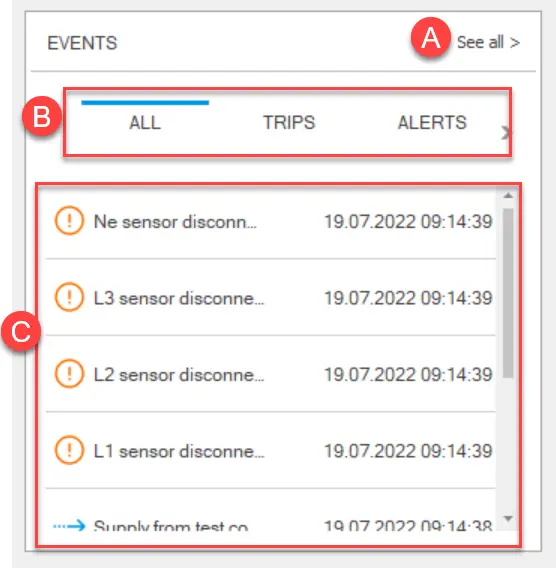

Osan	kuvaus
A	Painike päästäksesi sivun Seuranta-sivun Tapahtumat-osioon.
B	Tapahtumat-valikko: Kaikki: näyttää kuusi viimeksi tallennettua tapahtumaa, pois lukien laukaisut ja hälytykset Interventiot: näyttää kuusi viimeistä kirjattua matkaa. Hälytykset : näyttää kuusi viimeksi tallennettua hälytystä.
C	Alue, jossa näkyvät kohdassa [B] valitut tapahtumat: : tilan muutos /: varoitus :virhe :informaatio :muuttaa

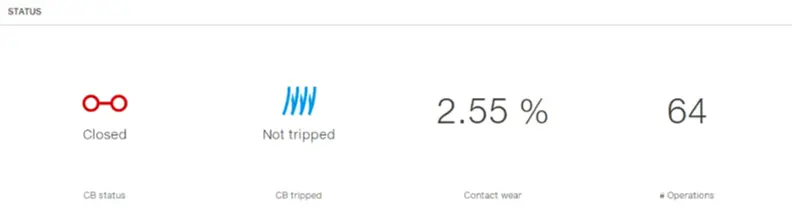

Osan	kuvaus
Katkaisijan tila	:suljettu :avata :epämääräinen
Katkaisijan laukaisu	:Lauennut : ei lauennut
Kontaktin kuluminen	0% = ei kulumista 100% = täysin kulunut
# Toiminnot	Manuaalisten toimenpiteiden, interventioiden, epäonnistuneiden toimenpiteiden ja testitoimenpiteiden kokonaismäärä

Alueen tiedot

information area

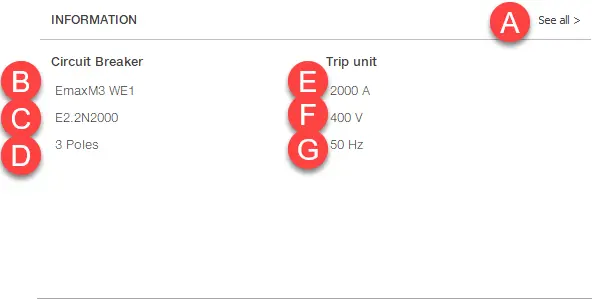

Osan	kuvaus
A	Painike päästäksesi tietosivulle
B	Mukautettu laitteen nimi (parametri CB Tunnisteen nimi muokattavissa perinteisessä näkymässä > Yksikön kokoonpano > mukautettavat tiedot)
C	Laitetyyppi (parametri CB-tyyppi näkyy myös perinteisessä näkymässä > tiedot > yleiset parametrit)
D	Pylväiden lukumäärä
E	Nimellisvirta (In)
F	Nimellisjännite (Un)
G	Taajuus

Nollaa tallennetut vähimmäis- ja enimmäisarvot

Huomautus: toiminto on käytettävissä vain, jos laite on kytketty Ekip Connect point-to-point-yhteyden kautta.

Napsauta Mittaukset-kohdassa mittaustyyppiä (Virrat tai Jännitteet), jonka vähimmäis- ja maksimiarvot haluat nollata.
Napsauta Palauta.
