Alat Custom Logic omogućuje vam da kreirate vlastite logike za različite primjene između uređaja s ciljem uštede vremena na složenom programiranju i dodatnom ožičenju te eliminacije potrebe za vanjskim kontrolerima.
Najznačajnije mogućnosti koje alat posjeduje su sljedeće:
Tijekom programiranja nije potrebna veza na prekidače, čime se osigurava udobnost i sigurnost operatera.
Stvaranje fleksibilnih logika korištenjem vizualnog pristupa temeljenog na blokovima na platnu.
Sustav logičke validacije za minimiziranje korisničkih pogrešaka.
Zahtjevi
Pristup funkciji
Bez ograničenja. Za prijenos na uređaj potreban je paket Custom Logic, koji se može kupiti i aktivirati na Marketplaceu.
Vrste uređaja koji podržavaju ovu funkciju
Osigurač Emax 3
Status uređaja
Bilo koji, za konfiguraciju funkcije i spremanje konfiguracije. Povezan i komunicira kako bi se konfiguracija prenijela na uređaj. Napomena: preporučuje se držati osigurač u otvorenom stanju tijekom prijenosa.
Vrsta veze s uređajem
Lokalna veza: povezivanje putem USB Type-C
Kreirajte projekt prilagođene logike

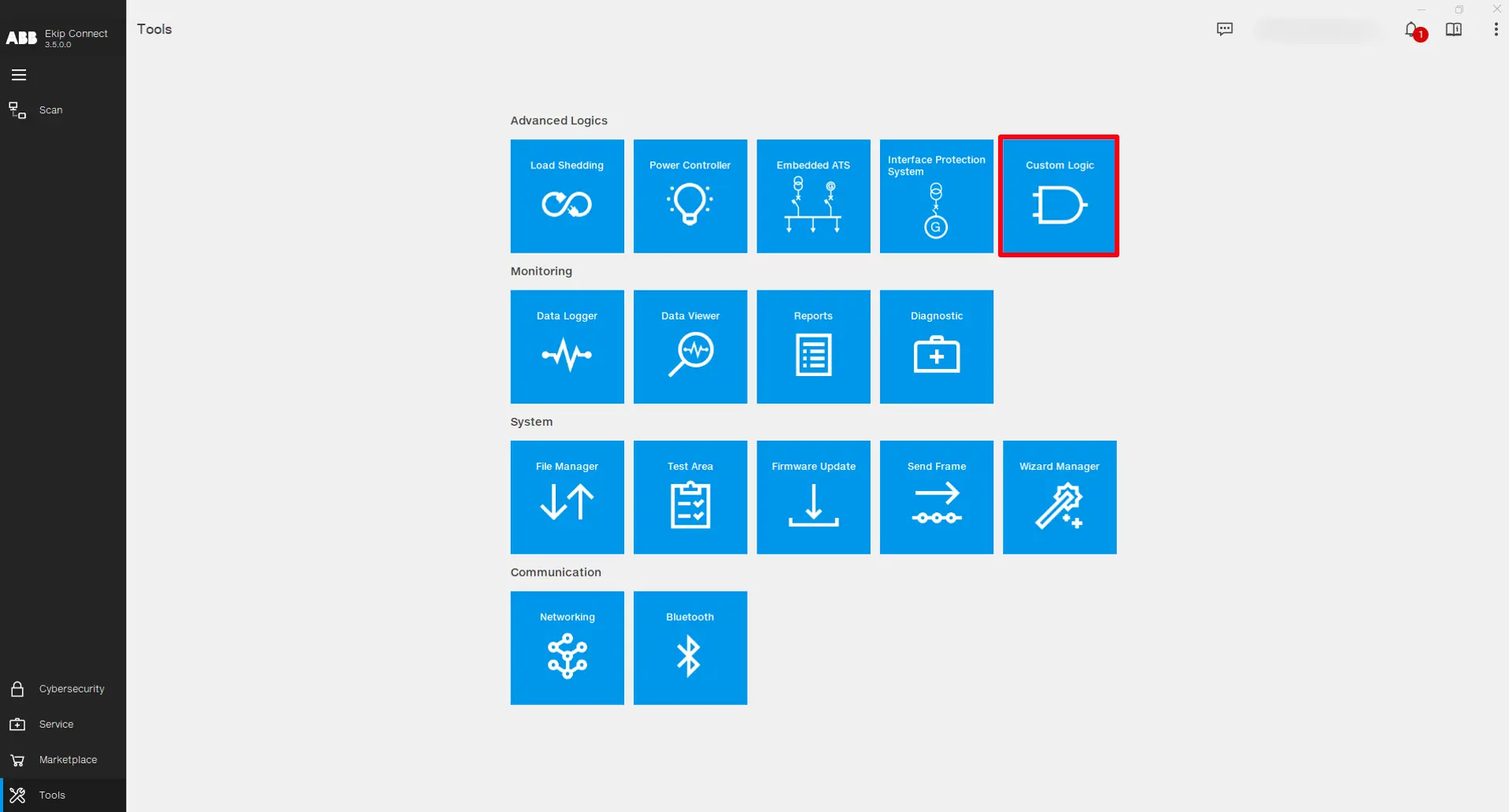

Otvorite Ekip Connect softver i kliknite na Tools -> Custom Logic.

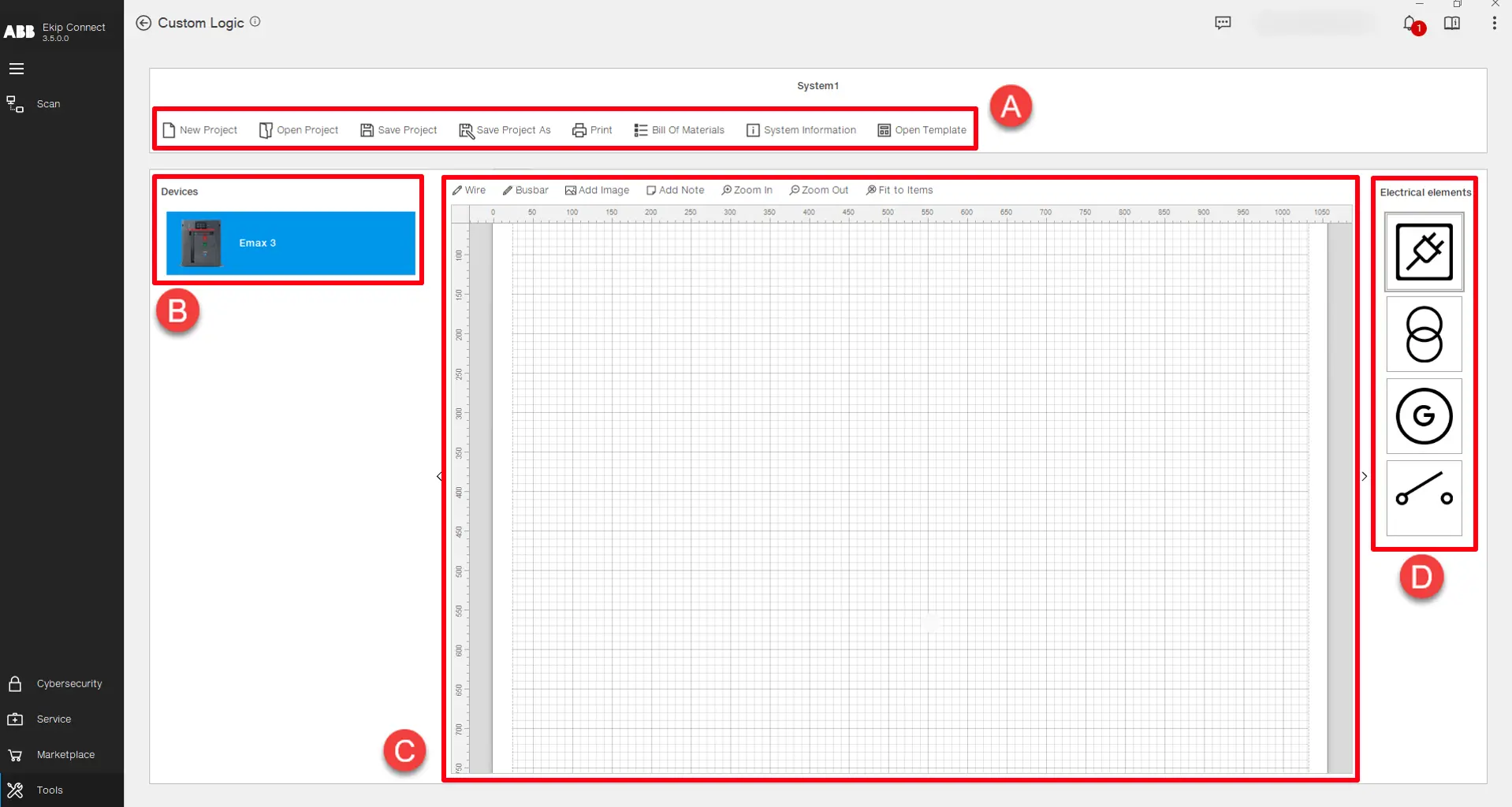

Glavna stranica alata služi za dizajn logike na razini postrojenja u kojoj se uređaji uključeni u prilagođenu logiku umeću u shematskom prikazu. Također, upravljanje datotekama projekta odvija se na ovoj razini:
Opis
dijela
A
Funkcionalnosti koje se koriste za upravljanje projektima i datotekama: • Novi projekt -> Pokretanje novog projekta.
• Otvoriti projekt -> Otvoriti postojeći projekt.
• Spremi projekt -> Spremi projekt u postojećoj projektnoj datoteci.
• Spremi projekt kao -> Spremi projekt u novu projektnu datoteku.
• Ispisati -> Ispisati dokument koji sadrži sve informacije i materijale projekta.
• Bill Of Materials -> Popis materijala klasificiranih u hardver, softver i tipove okidača, koji su potrebni za osiguranje ispravnog rada logike na uređaju.
• Informacije o sustavu -> Prikazuje povijest svih preuzimanja i prijenosa logike za uređaje prisutne u projektu.
• Otvori predložak -> Otvara popis unaprijed konfiguriranih logičkih projekata koji se mogu izravno učitati na uređaje. (Uskoro)
B
Popis uređaja koji mogu biti uključeni u logiku. Dvaput kliknite na uređaj ili ga povucite i ispustite na platnu da ga umetnete u projekt.
C

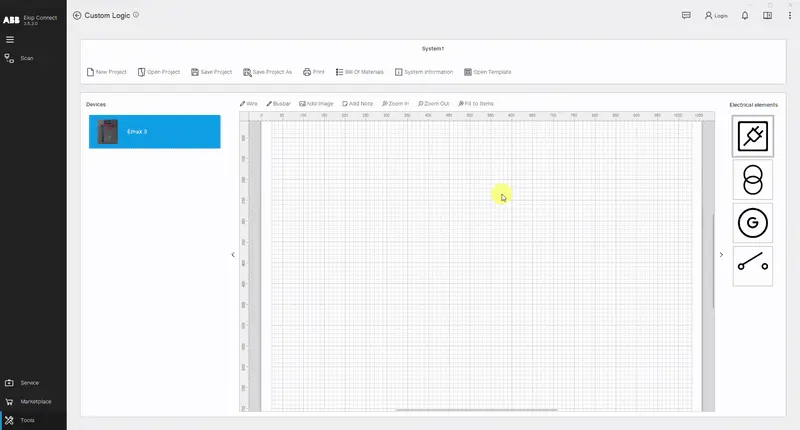

Project canvas -> Koristi se za grafički prikaz projekta prilagođene logike. Moguće je nacrtati jednolinijski dijagram postrojenja ili shemu koja pomaže u boljem razumijevanju cijelog sustava. Postoji nekoliko opcija za uređivanje na canvasu projekta:
• Žica -> Povlači crtu i povezuje objekte.
• Sabirnica -> Povlači deblju liniju i povezuje objekte.
• Dodaj sliku -> Umeće vanjsku sliku.
• Dodaj bilješku -> Umeće ljepljivu bilješku.
• Zumiraj, udalji i prilagodi stavkama -> Prilagodi grafički prikaz elemenata na platnu projekta.
Napomena: Projekt dizajniran na platnu je samo grafički prikaz i ne definira nikakvo ponašanje logike.
D
Popis električnih elemenata koji se mogu dodati na projektno platno. Dvaput kliknite na element ili ga povucite i ispustite na platno da ga umetnete u projekt.

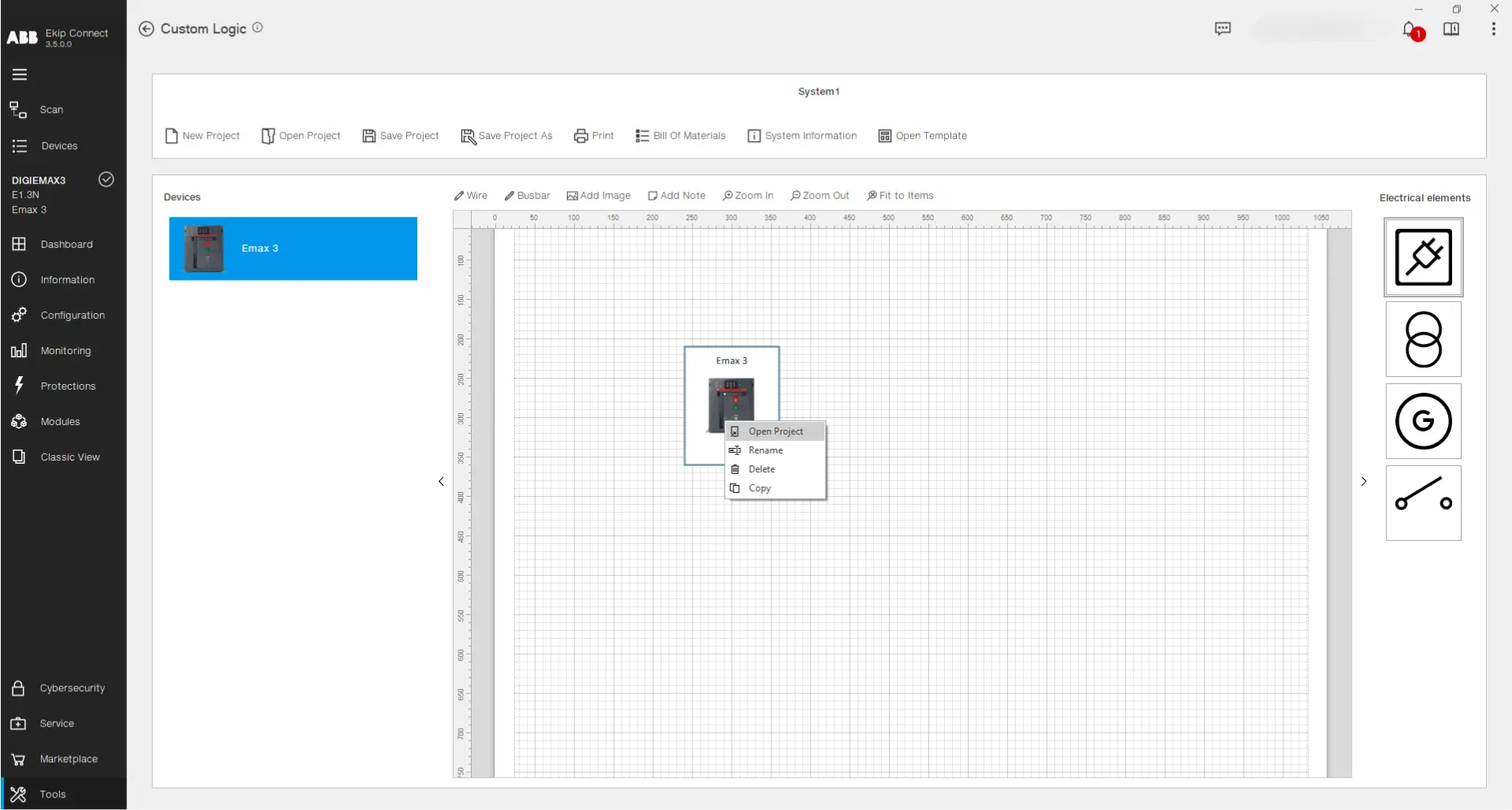

Za kreiranje logike za uređaj, povucite i ispustite uređaj s popisa na platnu projekta. Zatim desni klik na njega i odaberite naredbu "Open Project" (ili dvostruki lijevi klik na sliku uređaja):

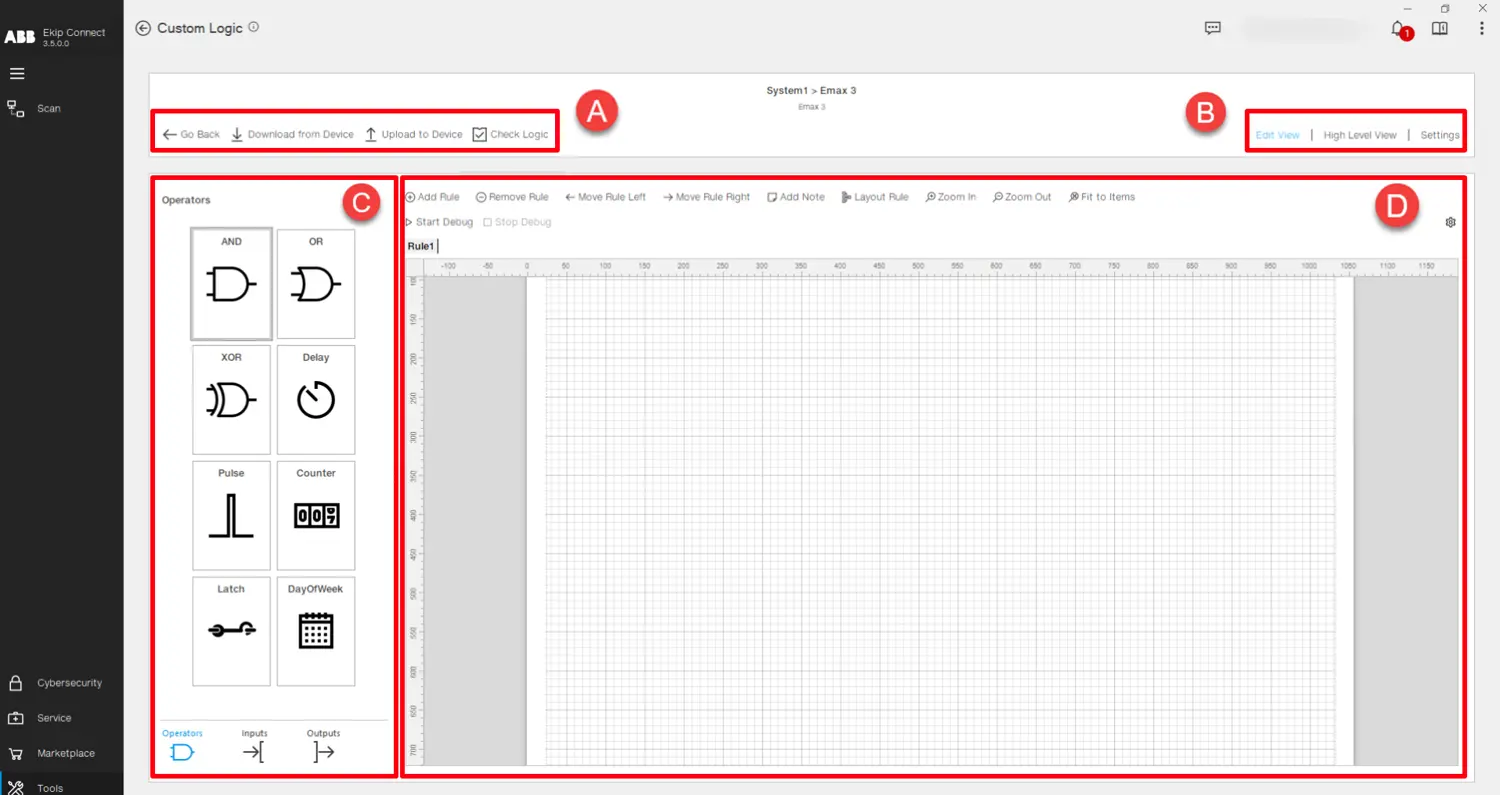

Sada je otvorena stranica za programiranje. Unutar ovog prikaza moguće je implementirati logiku za odabrani uređaj:
Opis
dijela
A
Funkcionalnosti dizajna logike:
• Vrati se -> Vraća se na glavnu stranicu.
• Preuzimanje s uređaja -> Čita logiku prisutnu na povezanom uređaju kako bi je korisnik mogao pregledati i uređivati.
• Učitavanje na uređaj -> Prenosi dizajniranu logiku na povezani uređaj.
• Check Logic -> Izvodi niz provjera logike dizajnirane prema korištenoj sintaksi i memorijskim ograničenjima uređaja.
B
Pogledi logičkog dizajna:
• Uredi prikaz -> Prikazuje glavno programsko platno korišteno za dizajn logike.
• Prikaz na visokoj razini -> Prikazuje cijelu dizajniranu logiku, naglašavajući međusobne veze između logičkih blokova.
• Postavke -> Prikazuje popis programabilnog statusa, fizičkih izlaza i kašnjenja monitora programiranih u trenutnoj logici.
C
Logičke komponente:
• Ulazi -> Popis varijabli koje se mogu koristiti kao stanje ulaznog signala za logički blok.
• Operatori -> Popis blokova koji sadrže računalne funkcije primijenjene na jedan ili više ulaza s ciljem pružanja izlaznog signala.
• Izlazi -> Popis izlaznih signala grupiranih u "Ekip Signalling" digitalne izlaze, generičke "PLC izlaze" i interne "Privremene" izlaze.
Prevucite i ispustite ili dvaput lijevo kliknite na komponentu kako biste je umetnuli u programsko platno.
D
Programsko platno -> Koristi se za dizajn logike odabranog uređaja. Glavni princip dizajna su "Pravila", koja predstavljaju male logičke blokove, čija kombinacija stvara logiku koja se prenosi u uređaju. Na vrhu platna nalaze se različite funkcionalnosti:
• Dodaj pravilo -> Ubacuje novo pravilo u logiku.
• Ukloni pravilo -> Briše odabrano pravilo.
• Pomakni pravilo lijevo, pomakni pravilo desno -> Uredi pozicioniranje pravila u logici.
• Dodaj bilješku -> Ubacuje ljepljivu bilješku u pravilo.
• Pravilo rasporeda -> Automatski organizira raspored pravila, optimizirajući prostor na platnu.
• Zumiranje, odumiranje i prilagodba stavkama -> Prilagodba grafičkog prikaza elemenata na programskom platnu.
• Pokretanje Debug -> Pokreće offline simulaciju koja se koristi za testiranje kreirane logike bez potrebe za prijenosom na uređaj. Korisnik može kliknuti na ulaze kako bi im dao vrijednost i promatrao kako se izlazi ponašaju.
• Zaustavi debugiranje -> Zaustavlja simulaciju.
• Debug Settings -> Koristi se za postavljanje vremenskog koraka simulacije i vremena zaustavljanja.
Za više detalja i detaljan pregled alata, molimo konzultirajte kompletan korisnički priručnik alata za prilagođenu logiku, dostupan za preuzimanje dolje:
ATS predložak je visokoučinkovito rješenje za automatizaciju energije koje se lako instalira i konfigurira, a programira se u uređajima pomoću Custom Logic Toola. Njegova svrha je pružiti spremnu za korištenje logiku koja automatski učitava unaprijed konfiguriranu postavku i primjenjuje sve potrebne postavke kako bi se osiguralo ispravno ponašanje odabranog ATS predloška. Unutar alata Custom Logic možete birati između dva dostupna predložka, od kojih svaki nudi dva različita načina konfiguracije: 1. Glavni - Generator Close Transition
2. Main - Generator Open Transition
Za svaki predložak možete odabrati jednu od dvije dostupne konfiguracije: a. Logiku kontrolira Ekip Signalling 4K
b. Logika kontrolirana pomoću Lite Panel Pro
Vodič

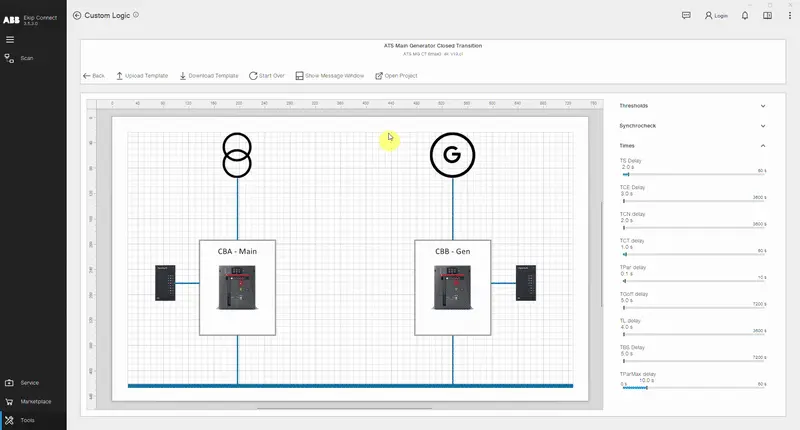

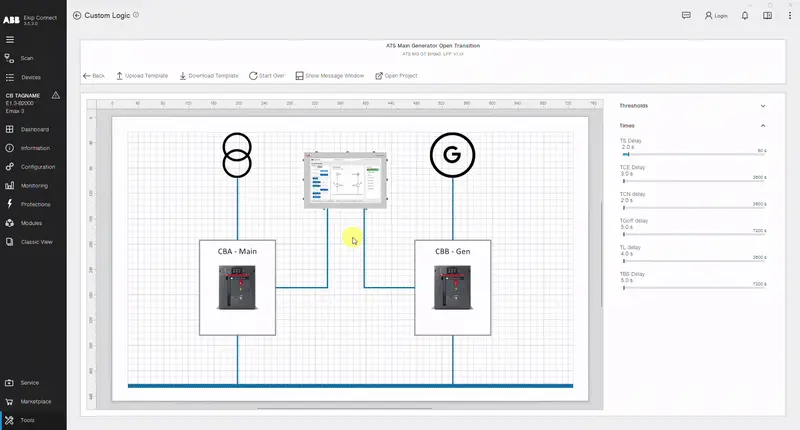

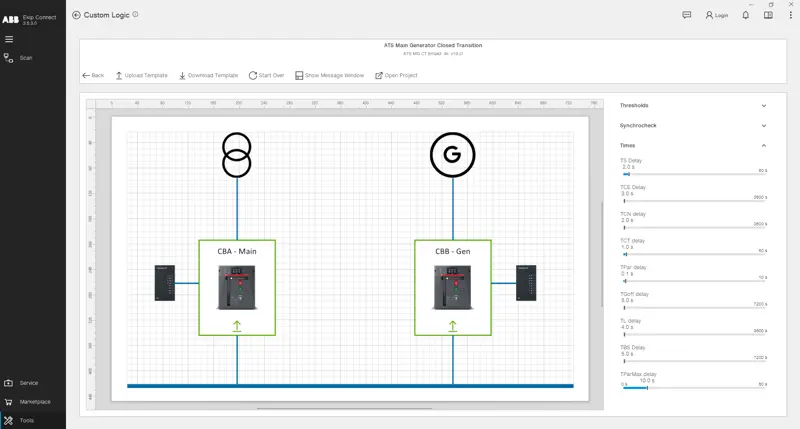

Pristupite ATS predlošcima ulaskom u alat za prilagođenu logiku, klikom na gumb "Otvori predložak" i odabirom željenog predloška za korištenje.

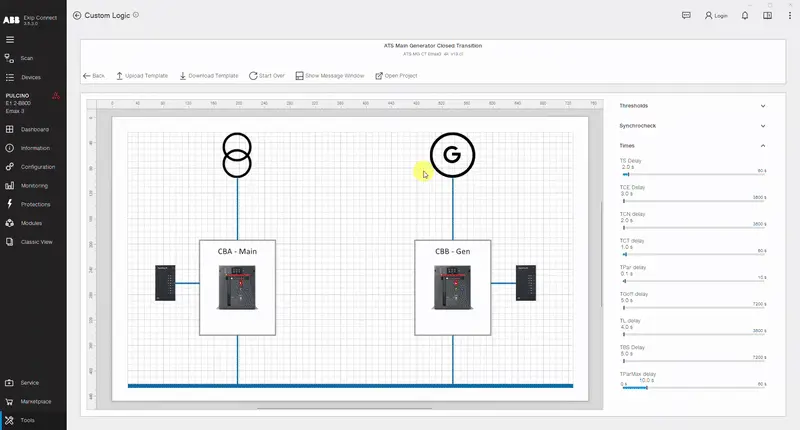

Nakon otvaranja predloška, možete fino podesiti pragove, Synchrocheck (ako postoji) i vremenske kašnjenja. Nakon odabira željenih parametara, spojite se na Emax 3 osigurač i kliknite na "Upload Template". Zatim odaberite ulogu koju želite da prekidač preuzme u ATS konfiguraciji, provjerite popis materijala i kliknite "Upload".
Nakon toga, učitajte sve preostale uloge na odgovarajuće osigurače, dok sve slike prekidača na stranici predloška ne postanu zelene.
Ako želite analizirati prilagođeni logički projekt predloška ili ga čak koristiti kao polazište za vlastite projekte, kliknite na gumb "Otvori projekt" kako biste mu pristupili i prilagodili ga po želji.
Ako želite čitati parametre poput Thresholds, Synchrocheck (ako postoje) i Time Delays s Emax 3 osigurača u kojem je predložak prethodno učitan, povežite se s uređajem putem USB Type-C, izvršite Scanning i kliknite "Download Template". Ponovite ovu operaciju na svim uređajima koji imaju uloge istog predloška.
Ako se tijekom životnog vijeka prekidača slučajno promijeni rad ATS predloška, preuzmite predložak prema gore objašnjenim uputama. Ako postoji nesklad između željenih parametara i onih prisutnih na uređaju, u donjem dijelu prikaza prikazat će se prozor poruke koji prikazuje točno izmijenjene parametre i predlaže ponovno učitavanje predloška.
