Verbindungsmodi

Mögliche Verbindungen zwischen Gerät und Ekip Connect
Es ist möglich, Ekip Connect mit einem Gerät zu verbinden über:

Anschlüsse über USB (Ekip Test & Programming und Ekip Programming)
Verbindungen über serielles Netzwerk (Modbus, RS485)
Verbindungen über Ethernet-Netzwerk (Modbus TCP, Ekip Link)

WICHTIG: Bei einer Verbindung über USB kann die Verwendung von Zubehör, das nicht von ABB stammt, das Gerät beschädigen.

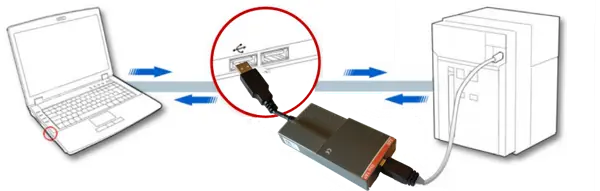

Anbindung über Ekip T&P und Ekip Programmierung

architecture for connection via Ekip T&P and Ekip Programming converters.

Diese Architektur ist für die Verbindung über Ekip T&P und Ekip Programming Konverter vorgesehen. Für Testfunktionen ist eine Verbindung über Ekip T&P erforderlich. Verbinden Sie den Konverter auf der einen Seite mit einem USB-Anschluss am Computer und auf der anderen Seite mit dem Frontanschluss am Gerät.

WICHTIG: Verwenden Sie für den Anschluss an das Gerät nur die mit dem Konverter gelieferten Kabel. Verwenden Sie keine anderen als die mitgelieferten Kabel.

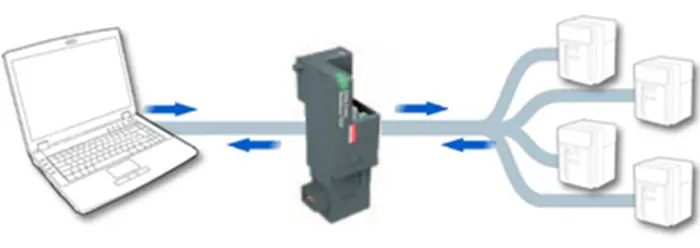

Anschluss über serielle Leitung

Verwenden Sie Systemkommunikationsmodule (z. B.: PR122/P mit PR120/D-M-Modul) oder integrierte Systeme (z. B.: PR223EF).

Sie benötigen einen seriellen Leitungskonverter, um die RS485-Leitung (geräteseitig) in die am Computer verfügbare Leitung umzuwandeln (z.B.: RS232, USB, Ethernet). Das verwendete Kommunikationsprotokoll ist Modbus RTU.

Eine Verbindung zum Systembus ist erforderlich. Die Verbindung zum Systembus wird durch W1 und W2 auf dem Schaltplan der Geräte angezeigt.

Einzelheiten zur Netzwerkkonfiguration finden Sie im Dokument "Kommunikation über Bus mit ABB-Leistungsschaltern", das hier verfügbar ist.

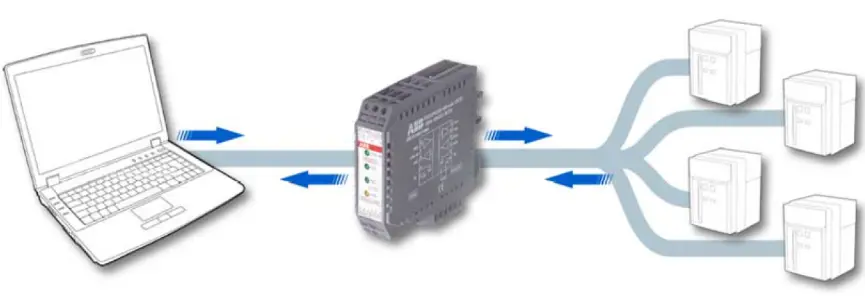

Anbindung über Ethernet

WICHTIG: Um eine Verbindung zum Gerät herzustellen, muss Ekip Connect mit demselben Ethernet-Netzwerk verbunden sein, mit dem das Gerät verbunden ist.
Verwenden Sie für Leistungsschalter das Kommunikationsmodul Ekip Com für das jeweilige Netzwerkprotokoll (z. B. Ekip Com Modbus TCP/IP und Ekip Com Ethernet/IP).
>> Einzelheiten zur Netzwerkkonfiguration finden Sie im Dokument "Kommunikation über Bus mit ABB-Leistungsschaltern", das hier verfügbar ist.
Bei anderen Geräten, die mit einem Ethernet-Anschluss ausgestattet sind, schließen Sie das Ethernet-Kabel direkt an das Gerät an.
