Moduri de conexiune

Posibile conexiuni între dispozitiv și Ekip Connect

Este posibil să conectezi Ekip Connect la un dispozitiv prin:

conexiuni prin USB (Ekip Test & Programming și Ekip Programming)
conexiuni prin rețea serială (Modbus RS485)
conexiuni prin rețea Ethernet (Modbus TCP, Ekip Link)

IMPORTANT: când conectezi prin USB, folosirea unor accesorii diferite de cele de la ABB poate deteriora dispozitivul.

Conexiune prin Ekip T&P și Ekip Programming

architecture for connection via Ekip T&P and Ekip Programming converters.

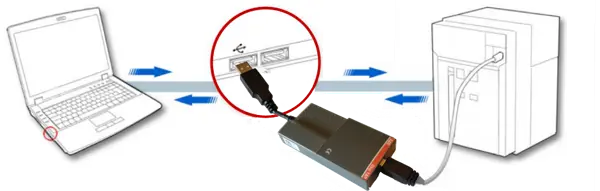

Această arhitectură este pentru conexiune prin convertoarele Ekip T&P și Ekip Programming. Pentru funcții de testare, este necesar să se conecteze prin Ekip T&P. Conectează convertorul la un port USB pe o parte a calculatorului și la conectorul frontal de pe dispozitivul de pe cealaltă parte.

IMPORTANT: folosește doar cablurile furnizate cu convertorul pentru a te conecta la dispozitiv. Nu folosiți cabluri în afară de cele furnizate.

Conexiune prin linie serială

Utilizează module de comunicații de sistem (de exemplu: PR122/P cu modulul PR120/D-M) sau sisteme integrate (de exemplu: PR223EF).

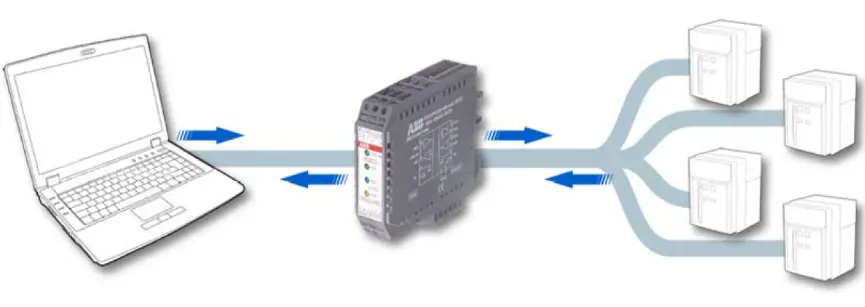

Ai nevoie de un convertor de linie serială pentru a converti linia RS485 (partea dispozitivului) în linia disponibilă pe calculator (de exemplu: RS232, USB, Ethernet). Protocolul de comunicare folosit este Modbus RTU.

Este necesară conectarea la magistrala de sistem. Conexiunea la magistrala de sistem este indicată prin W1 și W2 pe schema circuitului dispozitivelor.

Pentru detalii despre configurația rețelei, vă rugăm să consultați documentul "Communication through bus with ABB circuit-breakers", disponibil aici.

Conexiunea prin Ethernet

IMPORTANT: pentru a se conecta la dispozitiv, Ekip Connect trebuie să fie conectat la aceeași rețea Ethernet la care este conectat dispozitivul.

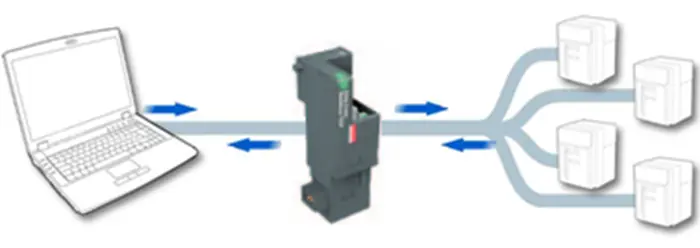

Pentru întrerupătoare, folosiți modulul de comunicații Ekip Com pentru protocolul de rețea relevant (de exemplu, Ekip Com Modbus TCP/IP și Ekip Com Ethernet/IP).
>> Pentru detalii despre configurația rețelei, vă rugăm să consultați documentul "Communication through bus with ABB circuit-breakers", disponibil aici.
Pentru alte dispozitive echipate cu port Ethernet, conectează cablul Ethernet direct la dispozitiv.
