Varredura de barramento serial

Nota: a comunicação com o módulo serial (Ekip Com modbus RTU) só é possível se o parâmetro "Barramento local" estiver habilitado. Consulte o manual do dispositivo para obter informações sobre como ativá-lo.

Como iniciar a digitalização via Serial Bus

O procedimento de varredura para procurar dispositivos conectados via rede serial Modbus RS485 é descrito abaixo.

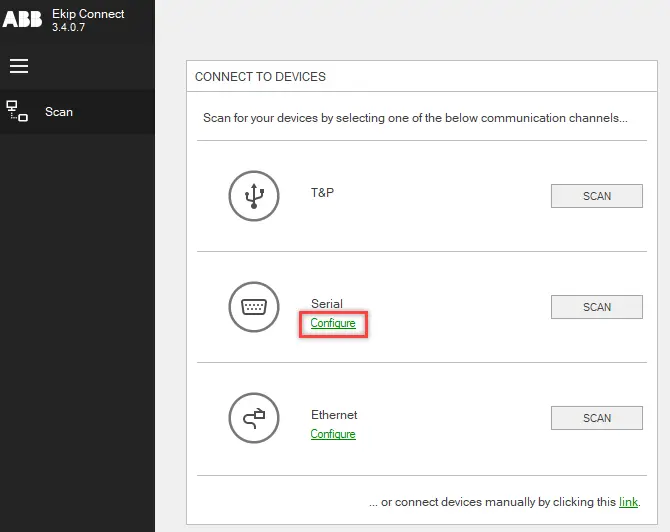

Na página Digitalização em Conexão com dispositivos, para configurar os parâmetros do barramento serial, clique em Configurar ao lado de Serial.

Defina os parâmetros e clique em OK.

IMPORTANTE: os valores definidos devem corresponder aos definidos no dispositivo.

>> Para obter detalhes sobre os parâmetros para comunicação serial via barramento, consulte Parâmetros de varredura serial.

Clique em DIGITALIZAÇÃO ao lado de Serial: Ekip Connect inicia a verificação

Nota: enquanto a verificação estiver em andamento, é possível usar o Ekip Connect. No entanto, não é possível iniciar outra verificação.

Quando a digitalização estiver concluída, proceda da seguinte forma:

Se encontrasse...	Então...	E então...
apenas um dispositivo	Os itens de menu do dispositivo são mostrados. A página Digitalização é atualizada com informações sobre o dispositivo encontrado.	1. Verifique se o status do dispositivo é CONECTADO. 2. Selecione a página desejada e comece a configurar e monitorar o dispositivo.
mais de um dispositivo	Os itens de menu para os quais o Ekip Connect ativou automaticamente a comunicação são exibidos. A página Digitalização é atualizada com informações sobre o dispositivo encontrado.	1. Clique em SELECIONAR correspondente ao dispositivo em questão. 2. Verifique se o status do dispositivo é CONECTADO. 3. Selecione a página necessária para começar a configurar e monitorar o dispositivo.

Nota: se a verificação terminar e nenhum dispositivo for encontrado, consulte "Solução de problemas".

Parâmetros de varredura serial

Os parâmetros para a varredura serial são descritos abaixo.

Observação: quando fornecido, se você não tiver certeza sobre os valores a serem selecionados, escolha Selecionar tudo na caixa de listagem.

Parâmetro	Descrição	Valor padrão para dispositivos ABB
COM	Lista de portas de comunicação disponíveis na inicialização do Ekip Connect. IMPORTANTE: se um novo adaptador estiver disponível durante a execução do Ekip Connect, clique em Atualizar portas. Nota: selecione Mostrar apenas chaves ABB para mostrar apenas portas com unidades de comunicação Ekip T&P.	-
Taxa de Baud	Velocidade de comunicação (taxa de transmissão).	19200 bits/segundo
Paridade	Modos de monitoramento de erros do pacote de informações.	MESMO
Timeout	Tempo máximo de espera para uma resposta dos dispositivos que estão sendo pesquisados.	100 ms
Endereços	Endereços para pesquisar dispositivos compatíveis. Selecione 1...31: limita a digitalização a endereços de 1 a 31 Verificar parâmetros reservados: estende a varredura para endereços de 248 a 254.	3, 4 e 247
