Scansione del bus seriale

Nota: la comunicazione con il modulo seriale (Ekip Com modbus RTU) è possibile solo se il parametro "Bus locale" è abilitato. Fare riferimento al manuale del dispositivo per informazioni su come abilitarlo.

Come avviare la scansione tramite bus seriale

Di seguito viene descritta la procedura per la scansione per la ricerca di dispositivi collegati tramite rete seriale Modbus RS485.

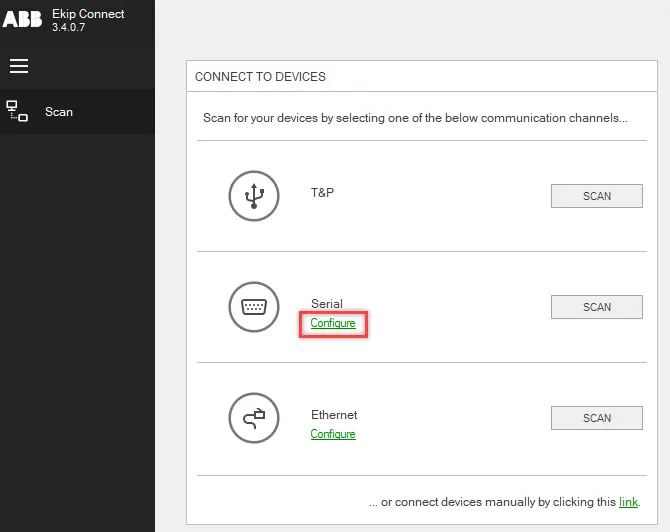

Nella pagina Scansione in Connessione ai dispositivi, per configurare i parametri del bus seriale, fare clic su Configura accanto a Seriale.

Imposta i parametri e fai clic su OK.

IMPORTANTE: i valori impostati devono corrispondere a quelli impostati sul dispositivo.

>> Per i dettagli sui parametri per la comunicazione seriale tramite bus, vedere Parametri di scansione seriale.

Clicca su SCANSIONE accanto a Seriale: Ekip Connect avvia la scansione

Nota: mentre la scansione è in corso, è possibile utilizzare Ekip Connect. Tuttavia, non è possibile avviare un'altra scansione.

Al termine della scansione, procedere come segue:

Se trova...	Allora...	E poi...
un solo dispositivo	Vengono visualizzate le voci di menu del dispositivo. La pagina Scansione viene aggiornata con le informazioni sul dispositivo trovato.	1. Verificare che lo stato del dispositivo sia CONNESSO. 2. Selezionare la pagina desiderata e avviare la configurazione e il monitoraggio del dispositivo.
più di un dispositivo	Vengono visualizzate le voci di menu per le quali Ekip Connect ha attivato automaticamente la comunicazione. La pagina Scansione viene aggiornata con le informazioni sul dispositivo trovato.	1. Fare clic su SELEZIONA in corrispondenza del dispositivo in questione. 2. Verificare che lo stato del dispositivo sia CONNESSO. 3. Selezionare la pagina desiderata per avviare la configurazione e il monitoraggio del dispositivo.

Nota: se la scansione termina e non è stato trovato alcun dispositivo, consultare la sezione "Risoluzione dei problemi".

Parametri di scansione seriale

I parametri per la scansione seriale sono descritti di seguito.

Nota: dove previsto, se non si è certi dei valori da selezionare, scegliere Seleziona tutto nella casella di riepilogo.

Parametro	Descrizione	Valore predefinito per i dispositivi ABB
COM	Elenco delle porte di comunicazione disponibili all'avvio di Ekip Connect. IMPORTANTE: se durante l'esecuzione di Ekip Connect si è reso disponibile un nuovo adattatore, fare clic su Aggiorna porte. Nota: selezionare Mostra solo tasti ABB per visualizzare solo le porte con unità di comunicazione Ekip T&P.	-
Baudrate	Velocità di comunicazione (baud rate).	19200 bit/secondo
Parità	Modalità di monitoraggio degli errori del pacchetto informativo.	PERFINO
Timeout	Tempo massimo di attesa per una risposta dai dispositivi cercati.	100 metri quadrati
Indirizzi	Indirizzi per la ricerca di dispositivi compatibili. Seleziona 1...31: limita la scansione agli indirizzi da 1 a 31 Scansione parametri riservati: estende la scansione agli indirizzi da 248 a 254.	3, 4 e 247
