Skanowanie magistrali szeregowej

Uwaga: komunikacja z modułem szeregowym (Ekip Com modbus RTU) jest możliwa tylko wtedy, gdy włączony jest parametr "Magistrala lokalna". Zapoznaj się z instrukcją obsługi urządzenia, aby uzyskać informacje na temat jego włączania.

Jak rozpocząć skanowanie za pośrednictwem magistrali szeregowej

Procedura skanowania w celu wyszukania urządzeń podłączonych przez sieć szeregową Modbus RS485 została opisana poniżej.

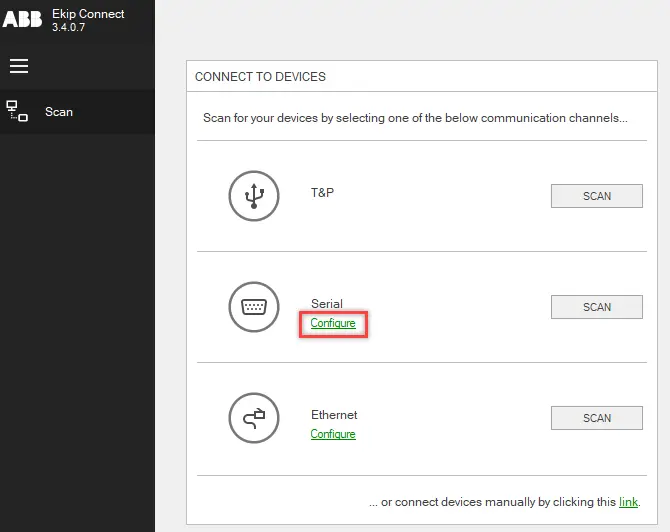

Na stronie Skanowanie w Połączenie z urządzeniami, aby skonfigurować parametry magistrali szeregowej, kliknij Konfiguruj obok pozycji Szeregowy.

Ustaw parametry i kliknij OK.

WAŻNE: ustawione wartości muszą być zgodne z tymi ustawionymi na urządzeniu.

>> Aby uzyskać szczegółowe informacje na temat parametrów komunikacji szeregowej za pośrednictwem magistrali, zobacz Parametry skanowania szeregowego.

Kliknij SKANOWANIE obok numeru seryjnego: Ekip Connect rozpocznie skanowanie

Uwaga: podczas skanowania możliwe jest korzystanie z Ekip Connect. Nie ma jednak możliwości uruchomienia kolejnego skanowania.

Po zakończeniu skanowania wykonaj następujące czynności:

Jeśli znalazłby...	Wtedy...	A potem...
tylko jedno urządzenie	Wyświetlane są pozycje menu urządzenia. Strona Skanowanie zostanie zaktualizowana o informacje o znalezionym urządzeniu.	1. Sprawdź, czy stan urządzenia to PODŁĄCZONE. 2. Wybierz żądaną stronę i rozpocznij konfigurację i monitorowanie urządzenia.
więcej niż jedno urządzenie	Pojawiają się pozycje menu, dla których Ekip Connect automatycznie aktywował komunikację. Strona Skanowanie zostanie zaktualizowana o informacje o znalezionym urządzeniu.	1. Kliknij SELECT odpowiadający danemu urządzeniu. 2. Sprawdź, czy stan urządzenia to PODŁĄCZONE. 3. Wybierz żądaną stronę, aby rozpocząć konfigurację i monitorowanie urządzenia.

Uwaga: jeśli skanowanie zakończy się i nie zostanie znalezione żadne urządzenie, zapoznaj się z "Rozwiązywanie problemów".

Parametry skanowania szeregowego

Parametry skanowania szeregowego są opisane poniżej.

Uwaga: jeśli nie masz pewności co do wartości, które mają zostać wybrane, wybierz pozycję Zaznacz wszystko w polu listy.

Parametr	Opis	Wartość domyślna dla urządzeń ABB
COM	Lista dostępnych portów komunikacyjnych podczas uruchamiania Ekip Connect. WAŻNE: jeśli podczas wykonywania Ekip Connect dostępna stała się nowa karta, kliknij Aktualizuj porty. Uwaga: wybierz Pokaż tylko ABB , aby wyświetlić tylko porty z jednostkami komunikacyjnymi Ekip T&P.	-
Szybkość transmisji	Szybkość komunikacji (szybkość transmisji).	19200 bitów/sekundę
Parytet	Tryby monitorowania błędów pakietu informacyjnego.	NAWET
Limit czasu	Maksymalny czas oczekiwania na odpowiedź z wyszukiwanych urządzeń.	Czas trwania: 100 ms
Adresy	Adresy do wyszukania kompatybilnych urządzeń. Wybierz 1...31: ogranicza skanowanie do adresów od 1 do 31 Skanuj zarezerwowane parametry: rozszerza skanowanie do adresów od 248 do 254.	3, 4 oraz 247
