Sériové sběrnicové sken

Poznámka: komunikace se sériovým modulem (Ekip Com modbus RTU) je možná pouze tehdy, pokud je zapnut parametr "Local bus". Pro informace o jeho zapnutí se prosím podívejte do manuálu k zařízení.

Jak začít Scanning pomocí Serial Bus

Postup pro vyhledávání zařízení připojených přes sériovou síť Modbus RS485 pomocí Scanning je popsán níže.

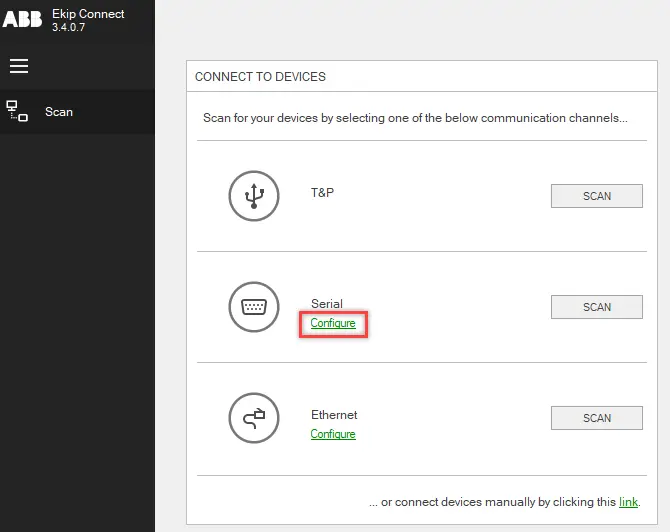

Na stránce Scanning v Connection to devices pro konfiguraci parametrů sériové sběrnice klikněte vedle Sériové na Konfigurovat.

Nastavte parametry a klikněte na OK.

DŮLEŽITÉ: hodnoty musí odpovídat těm nastaveným na zařízení.

>> Podrobnosti o parametrech pro sériovou komunikaci přes sběrnici viz Parametry sériového skenování.

Klikněte na Scanning vedle Serial: Ekip Connect spustí scan

Poznámka: během probíhajícího Scanning je možné použít Ekip Connect. Není však možné spustit další skenu.

Po dokončení Scanning pokračujte následovně:

Kdyby to našlo...	Potom...	A pak...
pouze jedno zařízení	Položky menu zařízení jsou zobrazeny. Stránka Scanning je aktualizována informacemi o nalezeném zařízení.	1. Zkontrolujte, že stav zařízení je PŘIPOJEN. 2. Vyberte požadovanou stránku a začněte konfigurovat a monitorovat zařízení.
více než jedno zařízení	Položky menu, pro které Ekip Connect automaticky aktivoval komunikaci, se zobrazují. Stránka Scanning je aktualizována informacemi o nalezeném zařízení.	1. Klikněte na SELECT, odpovídající danému zařízení. 2. Zkontrolujte, že stav zařízení je PŘIPOJEN. 3. Vyberte požadovanou stránku pro zahájení konfigurace a monitorování zařízení.

Poznámka: pokud skenování skončí a zařízení nebylo nalezeno, obraťte se na "Řešení problémů".

Parametry sériového skenování

Parametry sériového Scanning jsou popsány níže.

Poznámka: pokud si nejste jisti vybranými hodnotami, vyberte v seznamu Vybrat vše.

Popis parametru		Výchozí hodnota pro ABB zařízení
Modelu com	Seznam dostupných komunikačních portů při spuštění Ekip Connect. DŮLEŽITÉ: pokud se během Performing Ekip Connect objevil nový adaptér, klikněte na Aktualizovat porty. Poznámka: vyberte Zobrazit pouze ABB klíče pro zobrazení pouze portů s komunikačními jednotkami Ekip T&P.	-
Baudrate	Rychlost komunikace (přenosová rychlost).	19200 bitů/sekunda
Parita	Režimy monitorování chyb informačních balíčků.	DOKONCE
Přerušení zápasu	Maximální čekací doba na odpověď od zařízení, která se hledají.	100 ms
Adresy	Adresy pro vyhledávání kompatibilních zařízení. Vyberte 1...31: omezuje Scanning na adresy od 1 do 31 Scan rezervované parametry: rozšiřuje Scanning na adresy od 248 do 254.	3, 4 a 247
