Seriell bussskanning

OBS: kommunikasjon med den serielle modulen (Ekip Com modbus RTU) er kun mulig hvis parameteren "Lokal buss" er aktivert. Se enhetshåndboken for informasjon om hvordan du aktiverer den.

Slik starter du skanning via seriebuss

Fremgangsmåten for skanning for å søke etter enheter koblet til via Modbus RS485 seriell nettverk er beskrevet nedenfor.

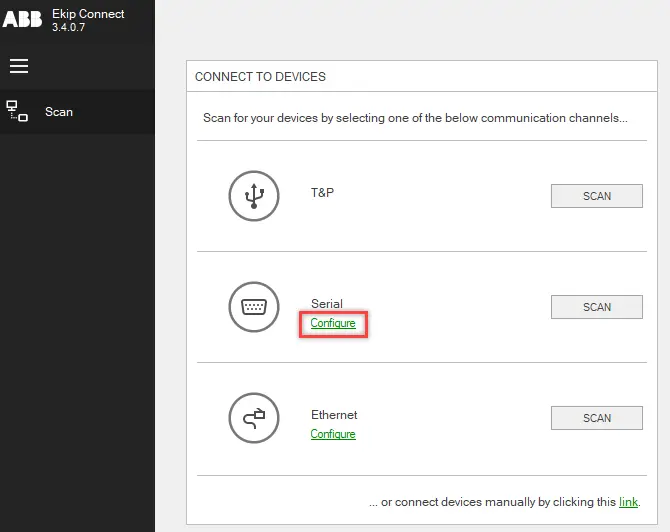

På siden Skanning i Tilkobling til enheter, for å konfigurere de serielle bussparametrene, klikk på Konfigurer ved siden av Seriell.

Still inn parametrene og klikk på OK.

VIKTIG: verdiene som er angitt, må samsvare med de som er angitt på enheten.

>> Hvis du vil ha mer informasjon om parameterne for seriell kommunikasjon via Bus, kan du se Parametere for seriell skanning.

Klikk på SKANNING ved siden av Seriell: Ekip Connect starter skanningen

Merk: mens skanningen pågår, er det mulig å bruke Ekip Connect. Det er imidlertid ikke mulig å starte en ny skanning.

Når skanningen er ferdig, går du frem som følger:

Hvis den fant...	Da...	Og så...
bare én enhet	Menyelementene for enheten vises. Siden Skanning oppdateres med informasjon om enheten som ble funnet.	1. Sjekk at enhetsstatusen er TILKOBLET. 2. Velg ønsket side og begynn å konfigurere og overvåke enheten.
mer enn én enhet	Menyelementene som Ekip Connect automatisk aktiverte kommunikasjon for, vises. Siden Skanning oppdateres med informasjon om enheten som ble funnet.	1. Klikk på VELG som tilsvarer den aktuelle enheten. 2. Kontroller at enhetsstatusen er TILKOBLET. 3. Velg ønsket side for å begynne å konfigurere og overvåke enheten.

OBS: Hvis skanningen avsluttes og ingen enhet er funnet, se "Feilsøking".

Parametere for seriell skanning

Parametrene for seriell skanning er beskrevet nedenfor.

Merk: Hvis du ikke er sikker på hvilke verdier som skal velges, velger du Velg alle i listeboksen.

Parameter	Beskrivelse	Standardverdi for ABB-enheter
COM	Liste over tilgjengelige kommunikasjonsporter ved oppstart av Ekip Connect. VIKTIG: hvis en ny adapter har blitt tilgjengelig mens du utfører Ekip Connect, klikker du på Oppdater porter. Merk: velg Vis kun ABB-nøkler for å vise bare porter med Ekip T&P-kommunikasjonsenheter.	-
Baudrate	Kommunikasjonshastighet (overføringshastighet).	19200 biter/sekund
Paritet	Moduser for overvåking av informasjonspakkefeil.	JEVN
Tidsavbrudd	Maksimal ventetid for svar fra enhetene det søkes etter.	100 ms
Adresser	Adresser for å søke etter kompatible enheter. Velg 1...31: begrenser skanning til adresser fra 1 til 31 Skannereserverte parametere: utvider skanning til adresser fra 248 til 254.	3, 4 og 247
