Soros buszvizsgálat

Megjegyzés: a soros modullal (Ekip Com modbus RTU) való kommunikáció csak akkor lehetséges, ha a "Local bus" paraméter engedélyezve van. Kérjük, olvassa el az eszköz kézikönyvét az engedélyezéssel kapcsolatos információkért.

A szkennelés megkezdése soros buszon keresztül

A Modbus RS485 soros hálózaton keresztül csatlakoztatott eszközök keresésére szolgáló szkennelési eljárást az alábbiakban ismertetjük.

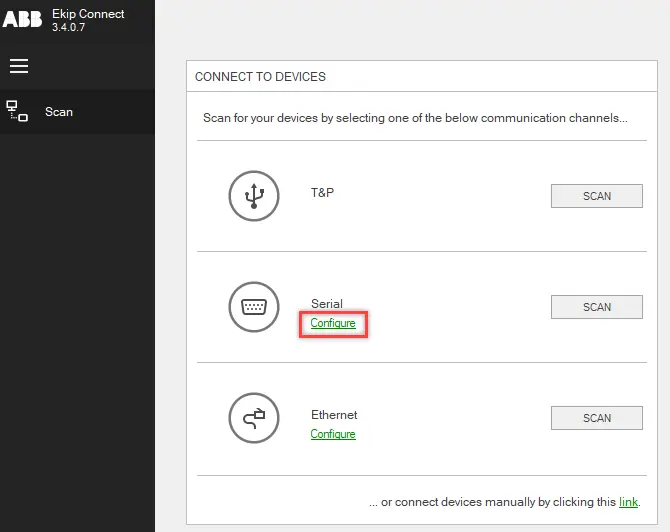

A Szkennelés az eszközökhöz oldalon a soros busz paramétereinek konfigurálásához kattintson a Soros melletti Konfigurálás gombra.

Állítsa be a paramétereket, és kattintson az OK gombra.

FONTOS: a beállított értékeknek meg kell egyezniük az eszközön beállított értékekkel.

>> A buszon keresztüli soros kommunikáció paramétereivel kapcsolatos részletekért lásd: Soros keresési paraméterek.

Kattintson a SZKENNELÉS gombra a Soros mellett: Ekip Connect elindítja a szkennelést

Megjegyzés: amíg a szkennelés folyamatban van, lehetőség van Ekip Connect használatára. Újabb vizsgálat indítása azonban nem lehetséges.

Ha a beolvasás befejeződött, tegye a következőket:

Ha megtalálta...	Akkor...	És akkor...
csak egy eszköz	Megjelennek az eszköz menüpontjai. A Szkennelés oldal frissül a talált eszközre vonatkozó információkkal.	1. Ellenőrizze, hogy az eszköz állapota CSATLAKOZTATVA. 2. Válassza ki a kívánt oldalt, és kezdje el konfigurálni és figyelni az eszközt.
egynél több eszköz	Azok a menüpontok, amelyeknél megjelennek Ekip Connect automatikusan aktivált kommunikáció. A Szkennelés oldal frissül a talált eszközre vonatkozó információkkal.	1. Kattintson a kérdéses eszköznek megfelelő SELECT gombra. 2. Ellenőrizze, hogy az eszköz állapota CSATLAKOZTATVA. 3. Válassza ki a kívánt oldalt az eszköz konfigurálásának és figyelésének megkezdéséhez.

Megjegyzés: ha a vizsgálat befejeződik, és nem található eszköz, olvassa el a "Hibaelhárítás" részt.

Soros szkennelési paraméterek

A soros szkennelés paramétereit az alábbiakban ismertetjük.

Megjegyzés: ha meg van adva, ha nem biztos a kijelölendő értékekben, válassza Az összes kijelölése lehetőséget a listában.

Paraméter	leírása	Az ABB eszközök alapértelmezett értéke
COM	A Ekip Connect indításakor rendelkezésre álló kommunikációs portok listája. FONTOS: ha új adapter vált elérhetővé Ekip Connect végrehajtása közben, kattintson a Portok frissítése gombra. Megjegyzés: válassza a Show only ABB keys lehetőséget , ha csak az Ekip T&P kommunikációs egységekkel rendelkező portokat szeretné megjeleníteni.	-
Baudrate	Kommunikációs sebesség (átviteli sebesség).	19200 bit/másodperc
Paritás	Információs csomag hibafigyelési módok.	EGYENLETES
Időkorlát	A keresett eszközöktől érkező válasz maximális várakozási ideje.	100 ms
Címek	Címek a kompatibilis eszközök kereséséhez. Válassza az 1...31 lehetőséget: a beolvasást 1 és 31 közötti címekre korlátozza Fenntartott paraméterek vizsgálata: kiterjeszti a szkennelést a 248 és 254 közötti címekre.	3., 4. és 247.
