Palubní deska

This article has been translated automatically. See the original version.
Funkce stránky
  • Zobrazení souhrnných nebo nejdůležitějších informací pro zařízení
  • Získejte přístup ke stránkám s podrobnějšími informacemi.
Poznámka: u zařízení Insite Pro M umožňuje stránka dashboardu přímý přístup k integrovanému webovému serveru zařízení.

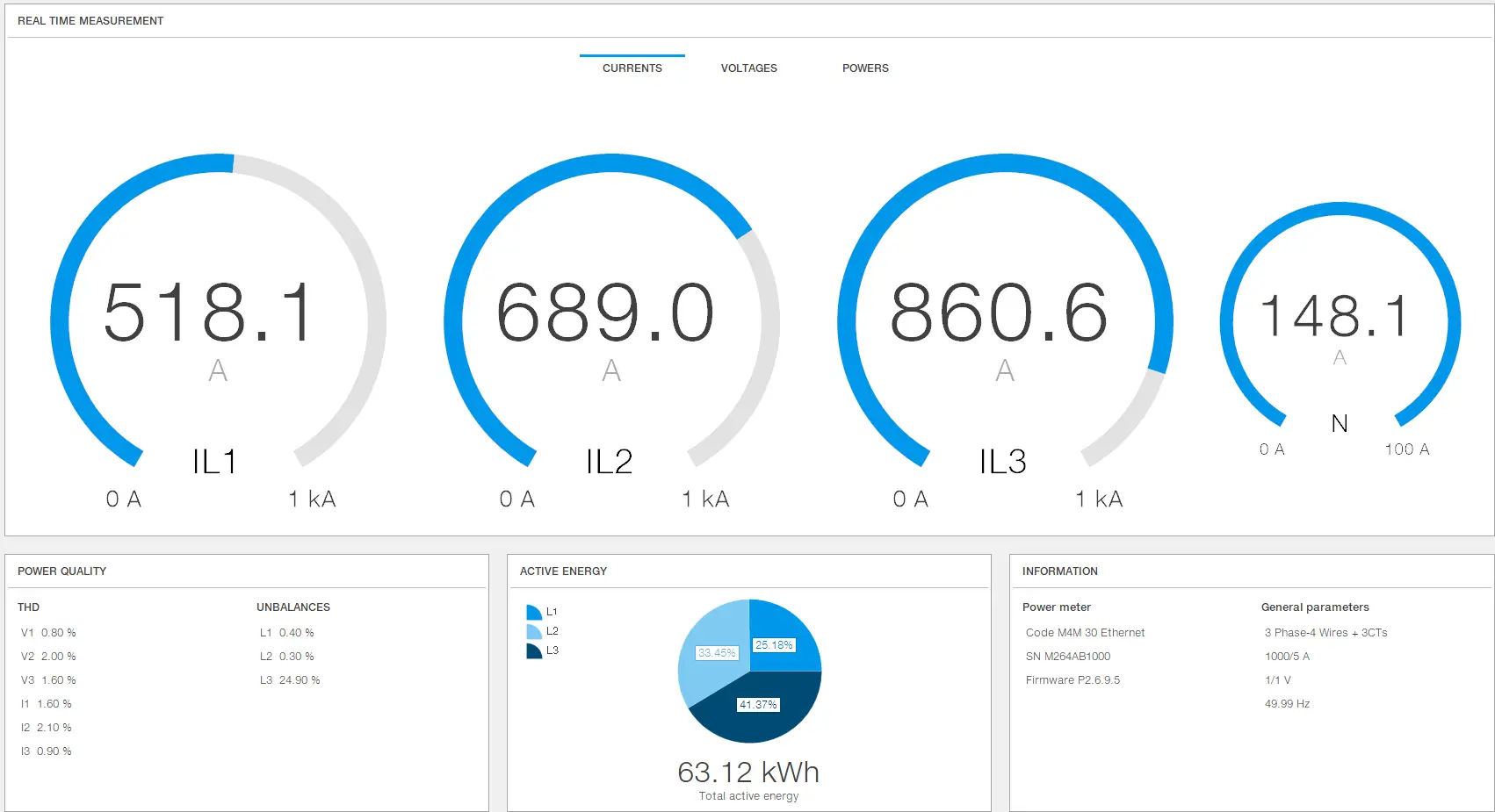

Jak to u nás vypadá
dashboard

Měření plochy v reálném čase
measurement page

power meters

Popis dílu

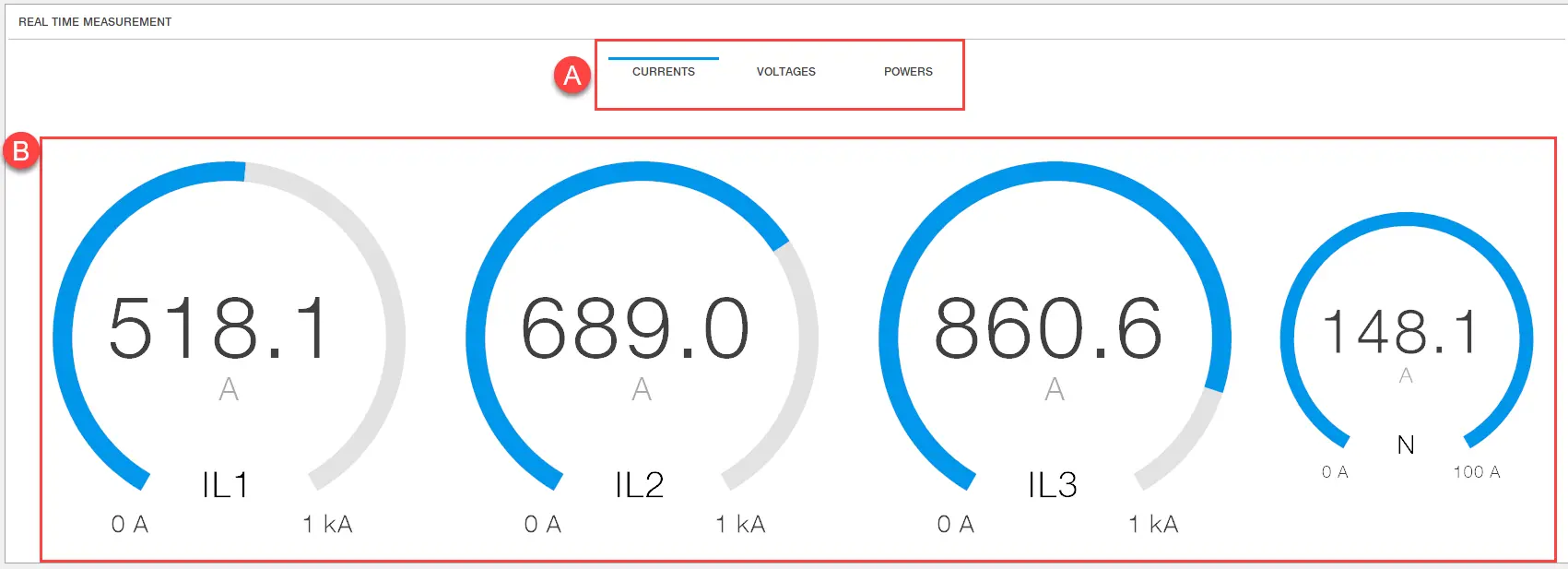

A Nabídka Měření
B Oblast zobrazení měření proudu Měření proudu v reálném čase pro každou fázi a neutrál.
C
 Nabídka měření napětí:
  • síťové napětí
  • Fázové napětí
D
 Oblast pro zobrazení naměřených napětí zvolených v [C]. Měření napětí v reálném čase pro každou fázi.
E

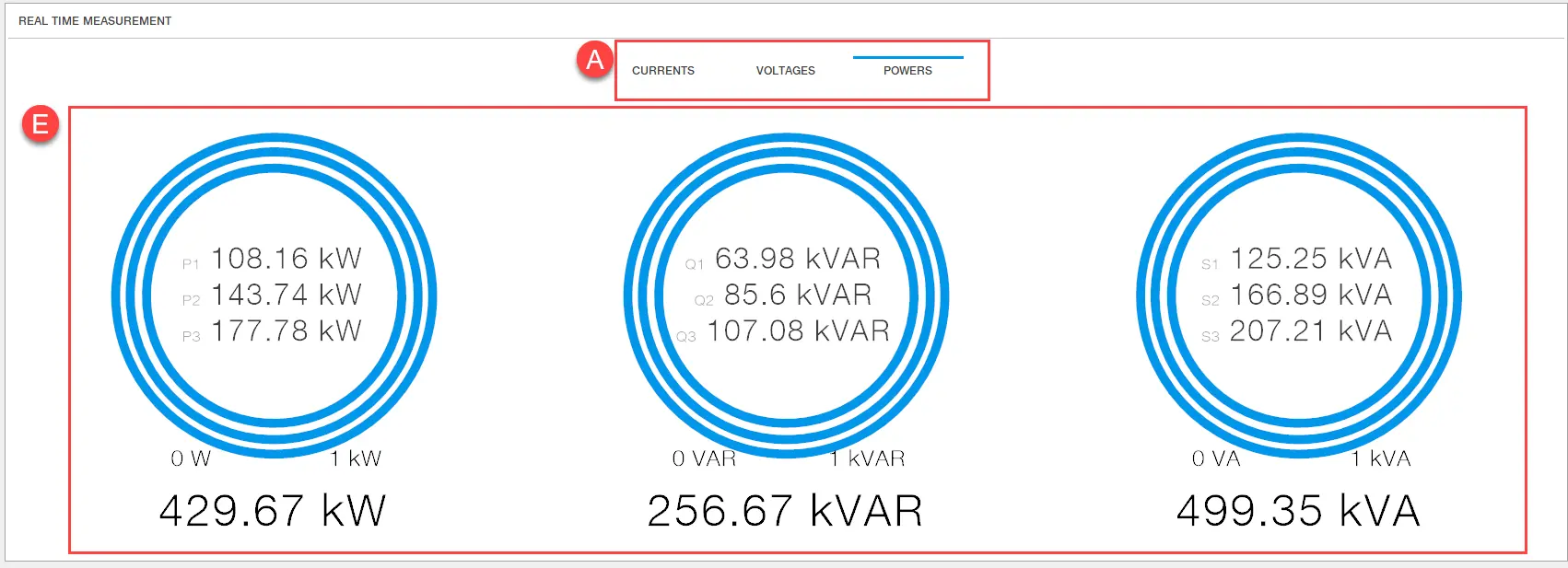

 Oblast zobrazení měření výkonu
  • fázový a celkový činný výkon
  • fázový a celkový jalový výkon
  • fázový a celkový zdánlivý výkon

Oblast Kvalita elektrické energie
V této oblasti jsou zobrazeny hodnoty THD a nevyváženost zatížení.

Oblast Aktivní energie
Tato oblast zobrazuje hodnoty fázového a celkového činného výkonu.

Informace o oblasti
meters information

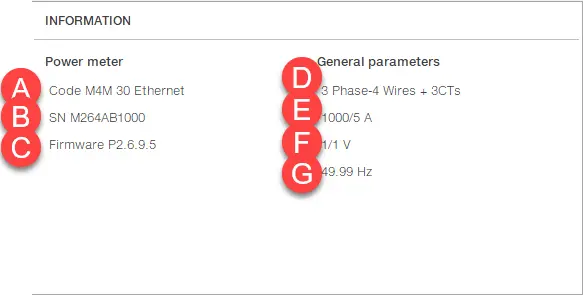

Popis dílu
A Model zařízení
B Sériové číslo zařízení
C Verze firmwaru zařízení
D Typ konfigurace sítě
E Transformační poměr proudu
F Transformační poměr napětí
G Frekvence
