Dashboard

Pagina functies

Let op: voor het Insite Pro M apparaat biedt de dashboardpagina directe toegang tot de geïntegreerde webserver van het apparaat.

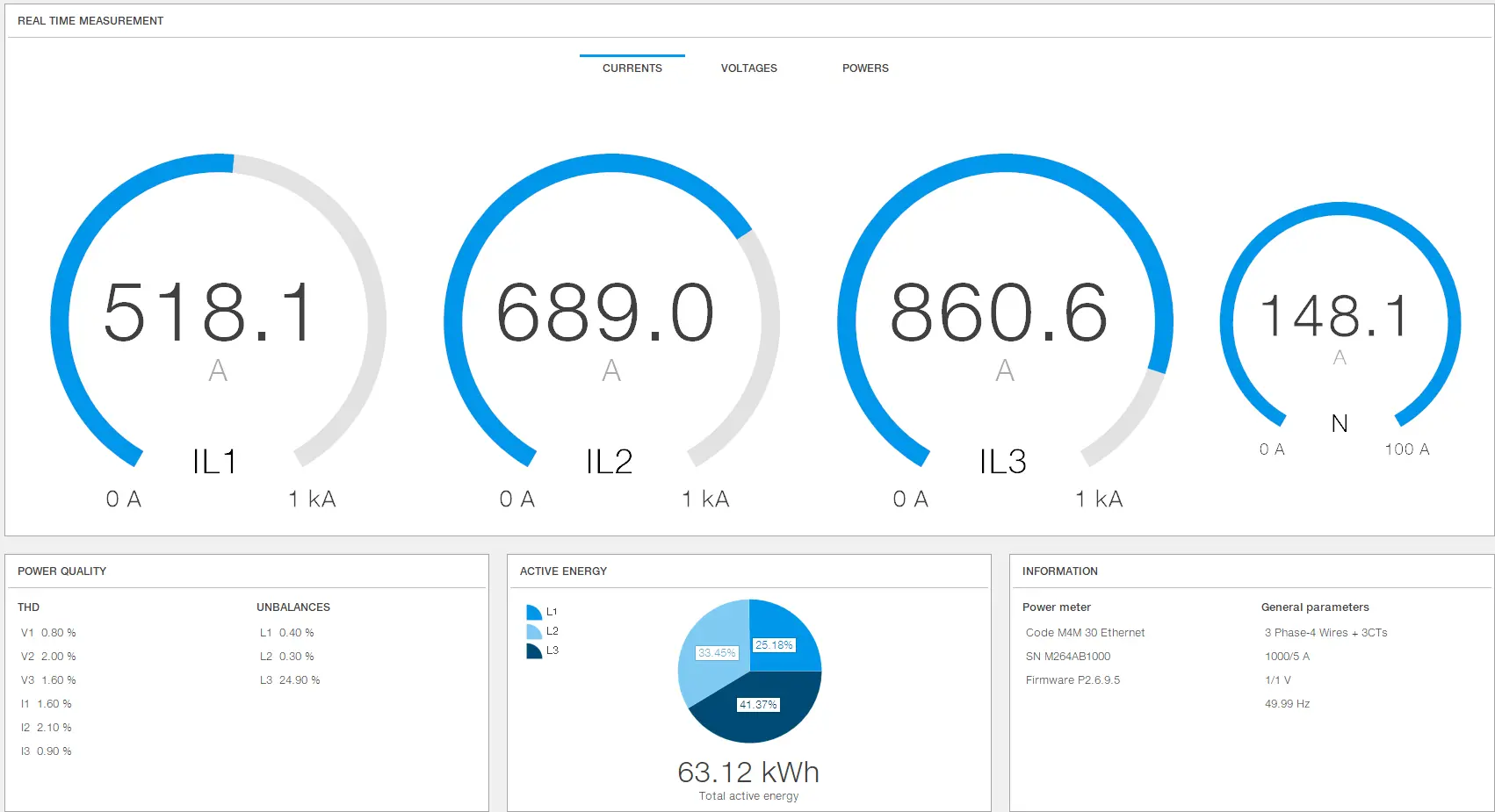

Hoe ziet het eruit?

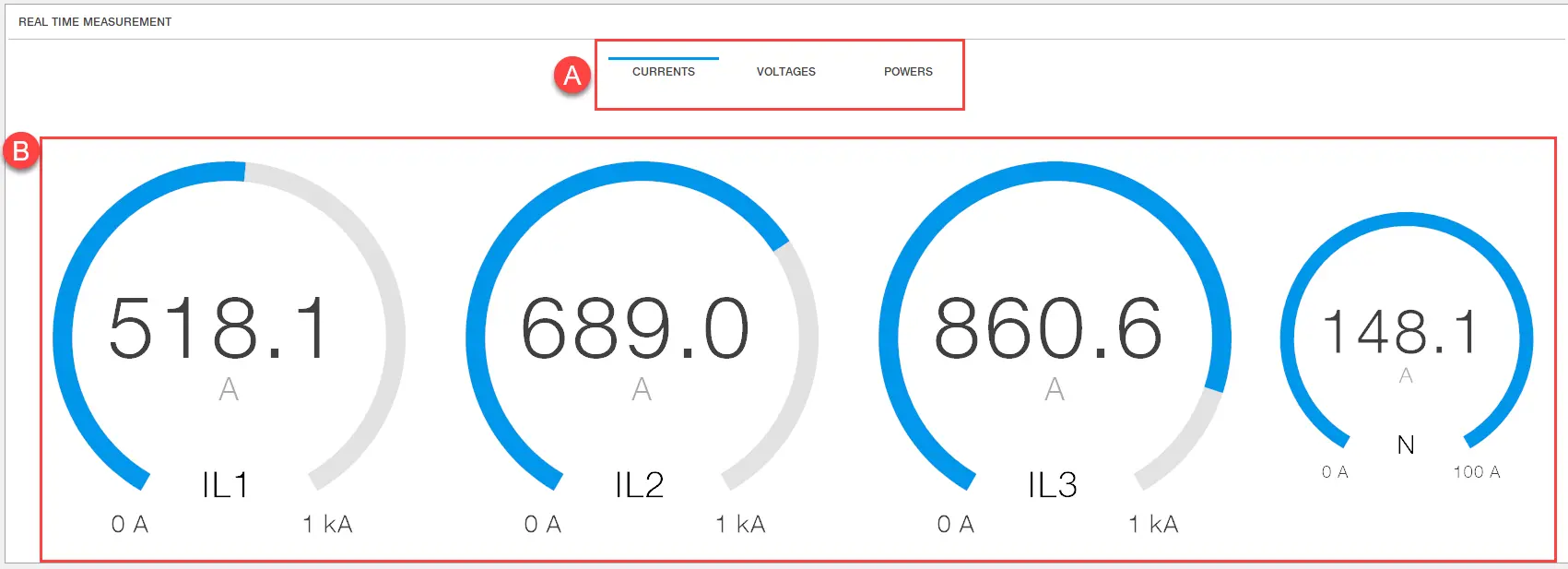

Gebied Real-time meting

Onderdeel	Beschrijving
Een	Menu Afmetingen
B	Weergavegebied van de stroommeting Real-time stroommetingen voor elke fase en de nulleider.
C	Menu voor spanningsmetingen: Lijn spanning fase spanning
D	Gebied voor het weergeven van spanningsmetingen geselecteerd in [C]. Real-time spanningsmetingen voor elke fase.

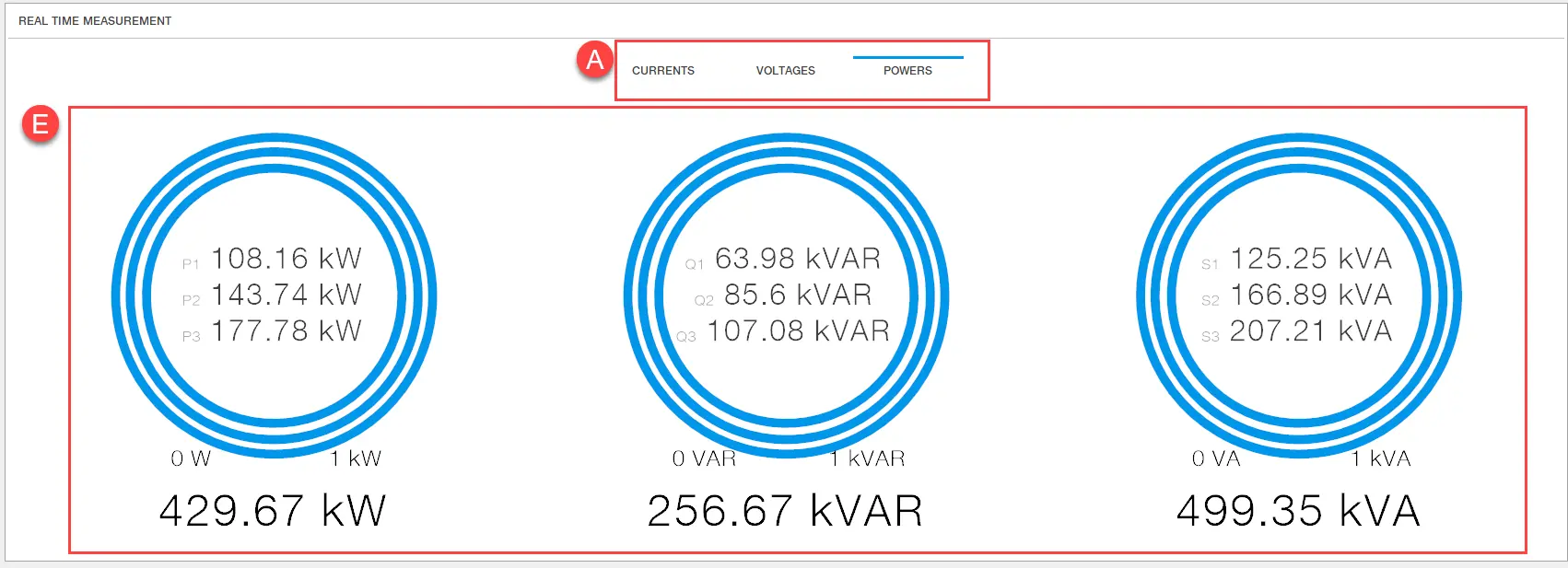

E	Weergavegebied voor vermogensmetingen fase en totaal actief vermogen fase en totaal reactief vermogen fase en totaal schijnbaar vermogen

Gebied Power quality

Dit gebied toont de THD-waarden en de onbalans van de belastingen.

Gebied Actieve energie
Dit gebied toont de waarden per fase en het totale actieve vermogen.

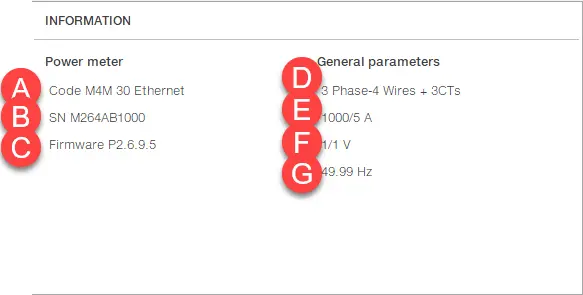

De omgeving

Onderdeel	Beschrijving
Een	Model van het apparaat
B	Serienummer van het apparaat
C	Firmwareversie van het apparaat
D	Type netwerkconfiguratie
E	Huidige transformatieratio
F	De verhouding van de voltagetransformatie
G	Frequentie
