Nadzorna ploča

This article has been translated automatically. See the original version.
Funkcije stranice
  • Prikaz sažetka ili najvažnijih informacija za uređaj
  • Pristupite stranicama s detaljnijim informacijama.
Napomena: za Insite Pro M uređaj, stranica nadzorne ploče omogućuje izravan pristup integriranom web poslužitelju uređaja.

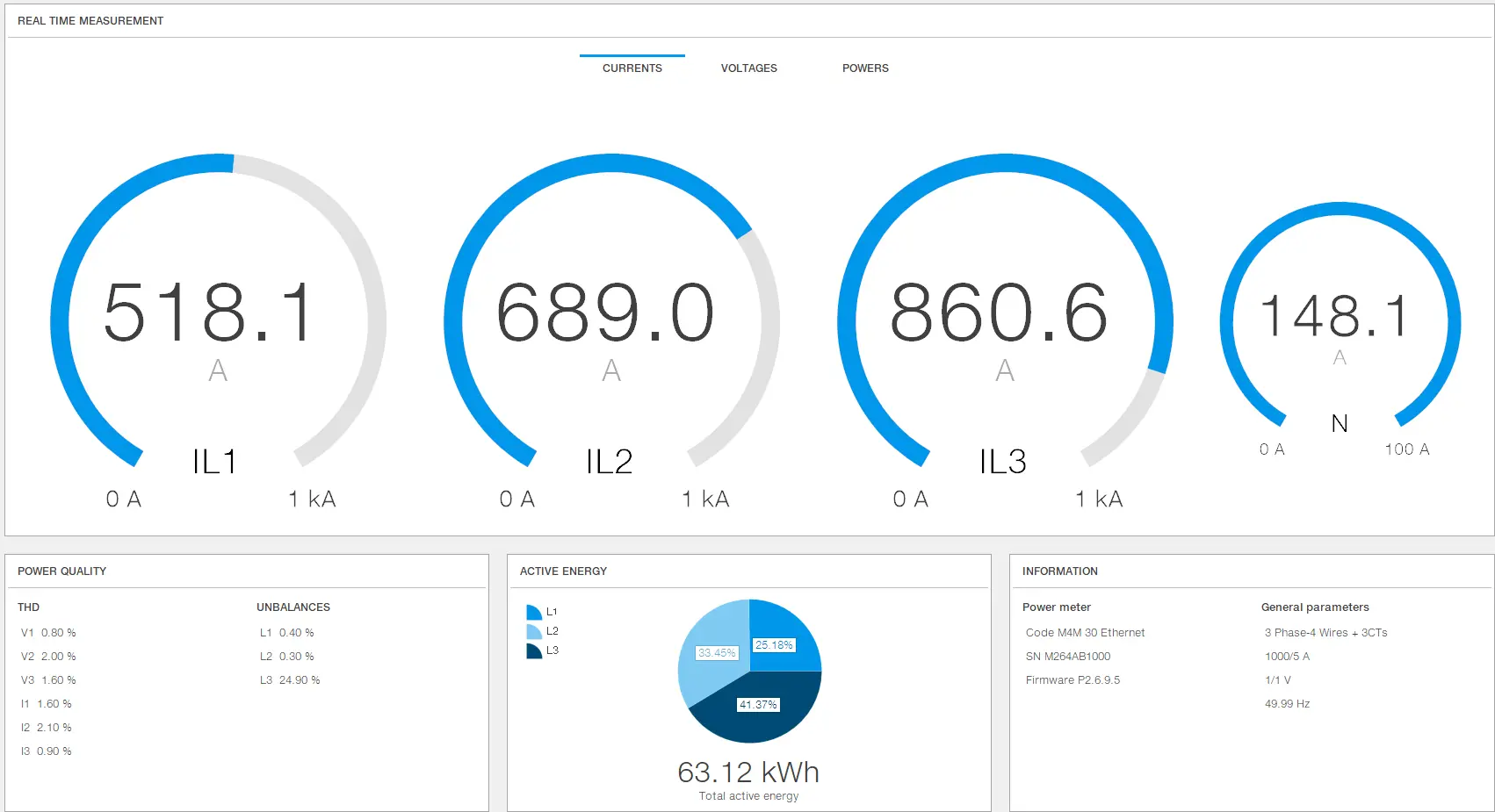

Kako to izgleda
dashboard

Mjerenje površine u stvarnom vremenu
measurement page

power meters

Opis dijela
A Izbornik mjerenja

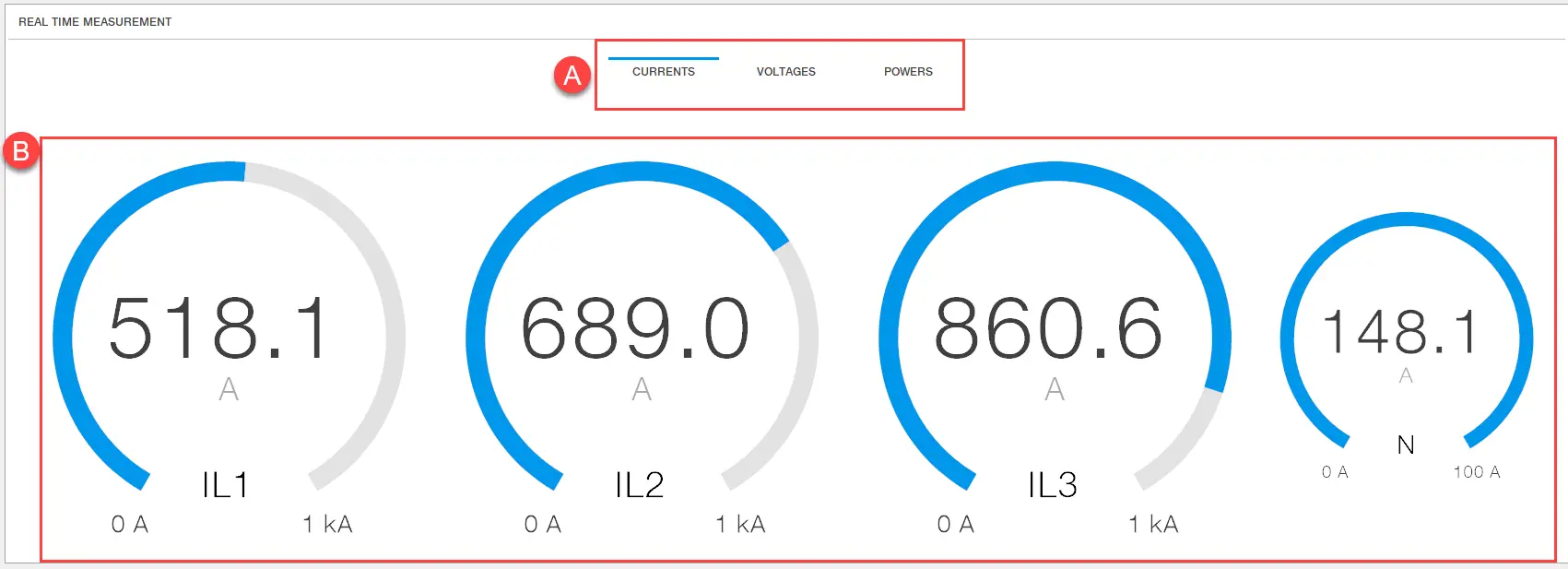

B Područje prikaza mjerenja struje Mjerenja struje u stvarnom vremenu za svaku fazu i neutral.
C
 Izbornik mjerenja napona:
  • Mrežni napon
  • fazni napon
D
 Područje za prikaz mjerenja napona odabrano u [C]. Mjerenja napona u stvarnom vremenu za svaku fazu.
E

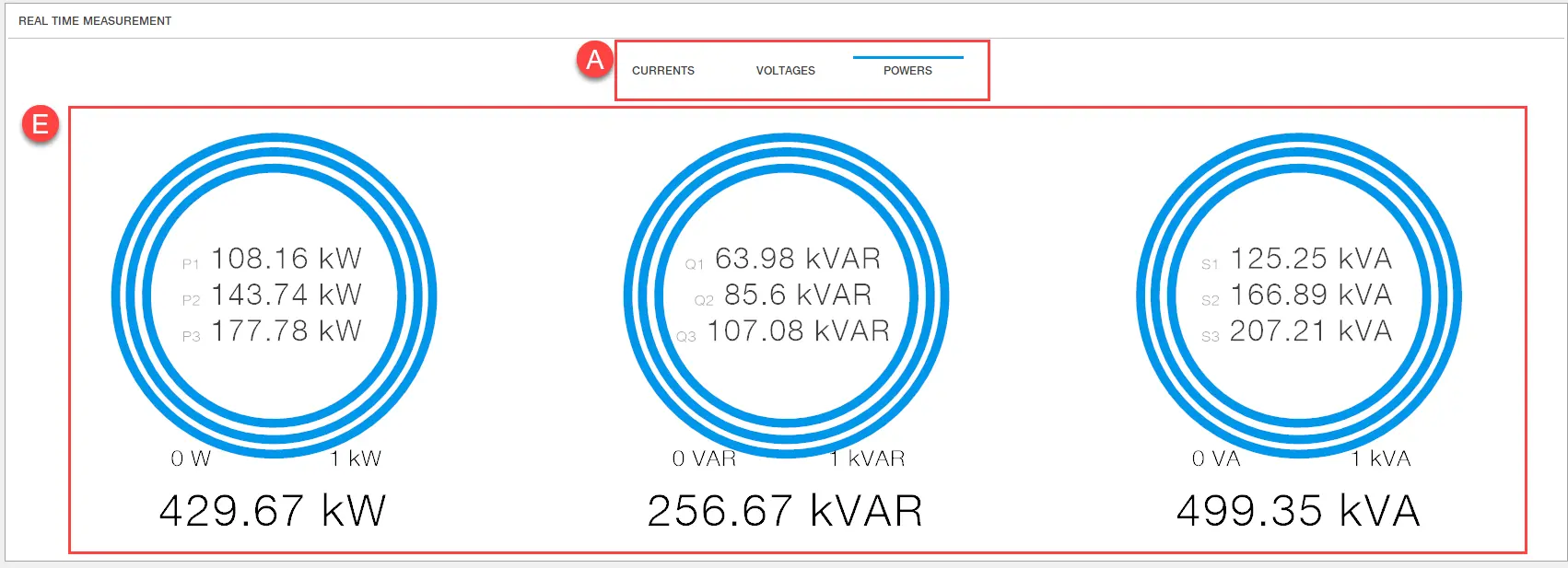

 Područje prikaza mjerenja snage
  • faza i ukupna djelatna snaga
  • fazna i ukupna jalova snaga
  • faza i ukupna prividna snaga

Područje Kvaliteta električne energije
Ovo područje prikazuje vrijednosti THD i neravnotežu opterećenja.

Područje Aktivna energija
Ovo područje prikazuje vrijednosti po fazi i ukupne aktivne snage.

Informacije o području
meters information

Opis dijela

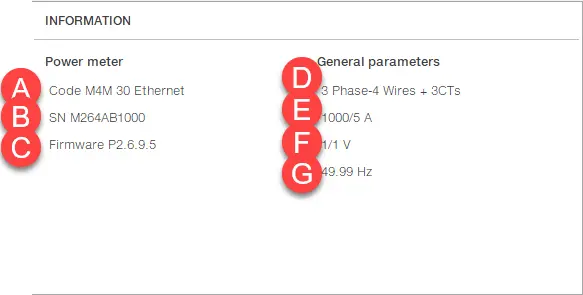

A Model uređaja
B Serijski broj uređaja
C Verzija firmvera uređaja
D Vrsta konfiguracije mreže
E Omjer trenutne transformacije
F Omjer transformacije napona
G Frekvencija
