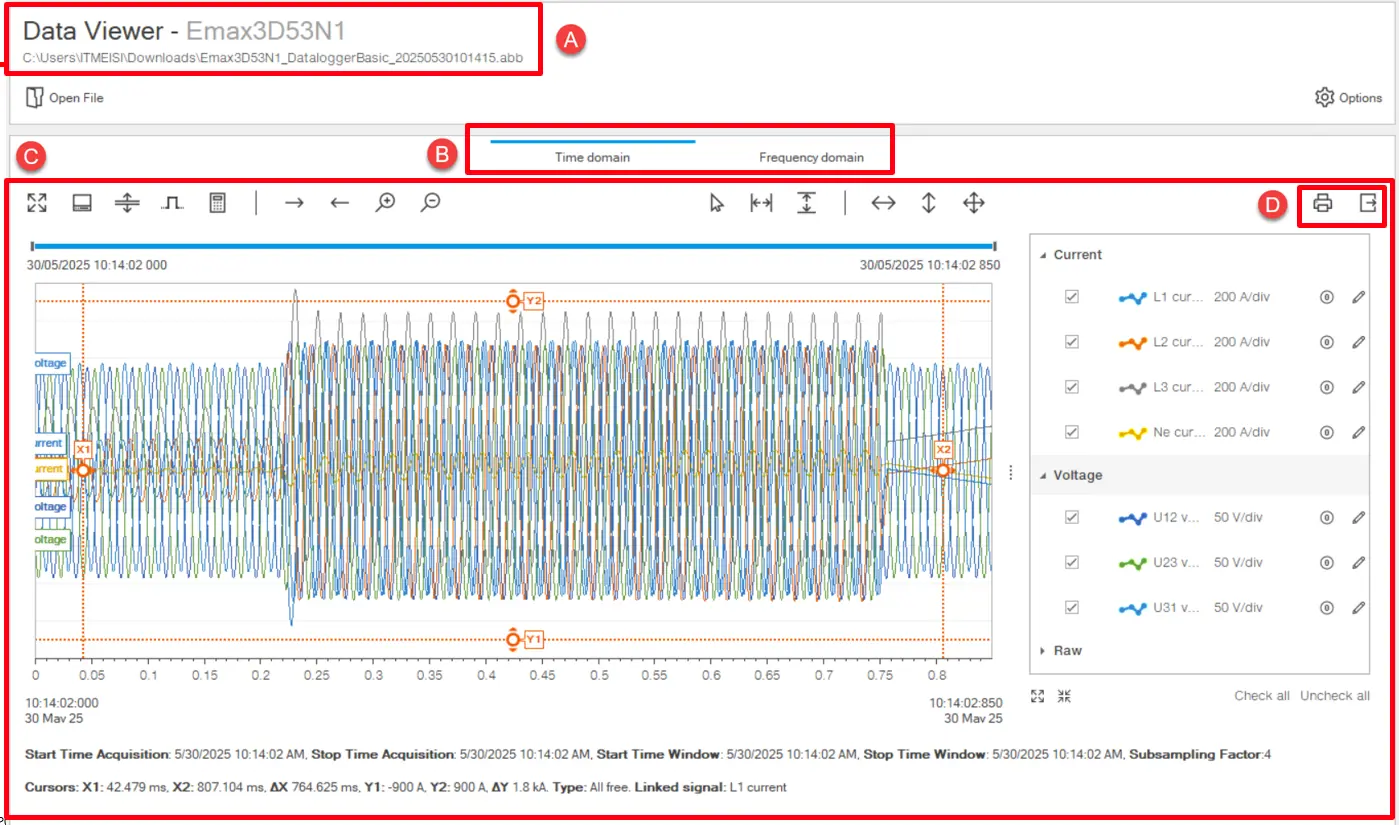

Oblast zobrazení dat. Obsah závisí na typu grafu vybraného v [B].
D
Akční tlačítka:
Tisknout zprávu: generuje soubor zprávu s informacemi o souboru, grafem s aktuálně zobrazenými signály a podrobnými hodnotami proudu a napětí. Zprávu lze uložit ve .pdf formátu nebo vytisknout.
Exportní signály: exportuje vybrané proudové, napěťové a digitální signály ve .csv formátu.

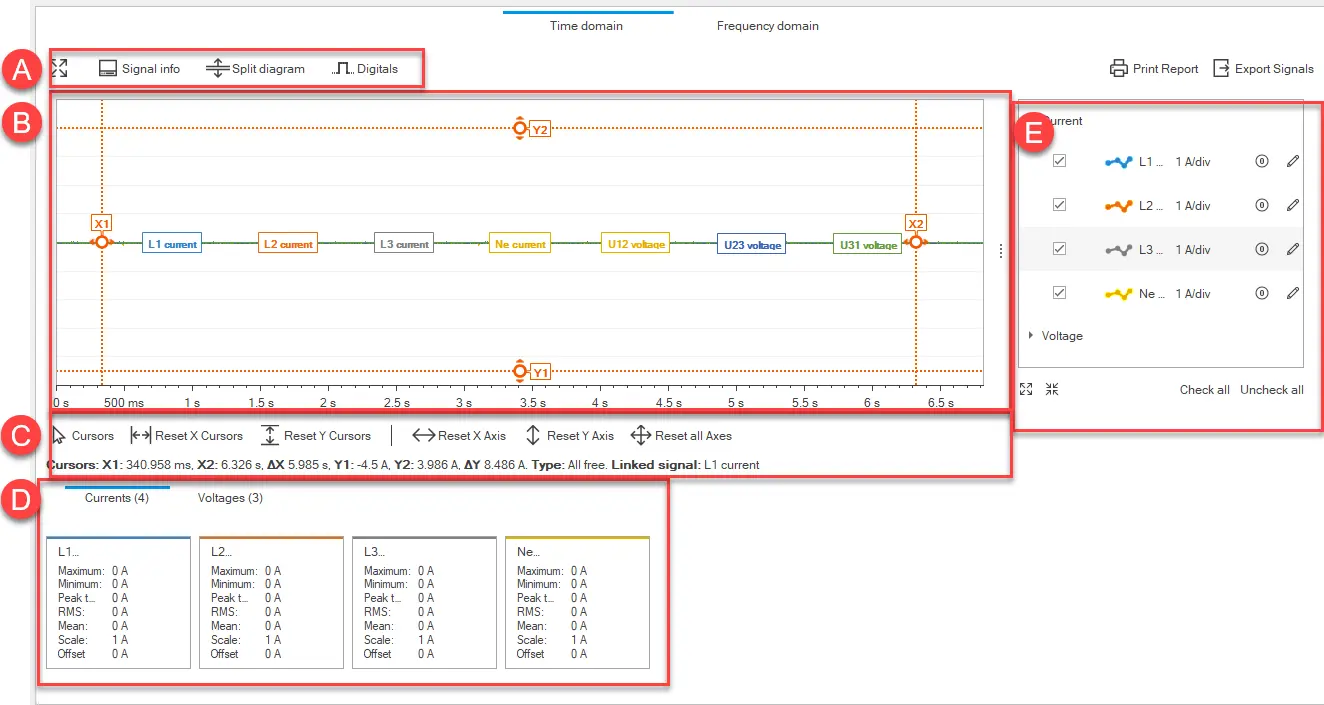

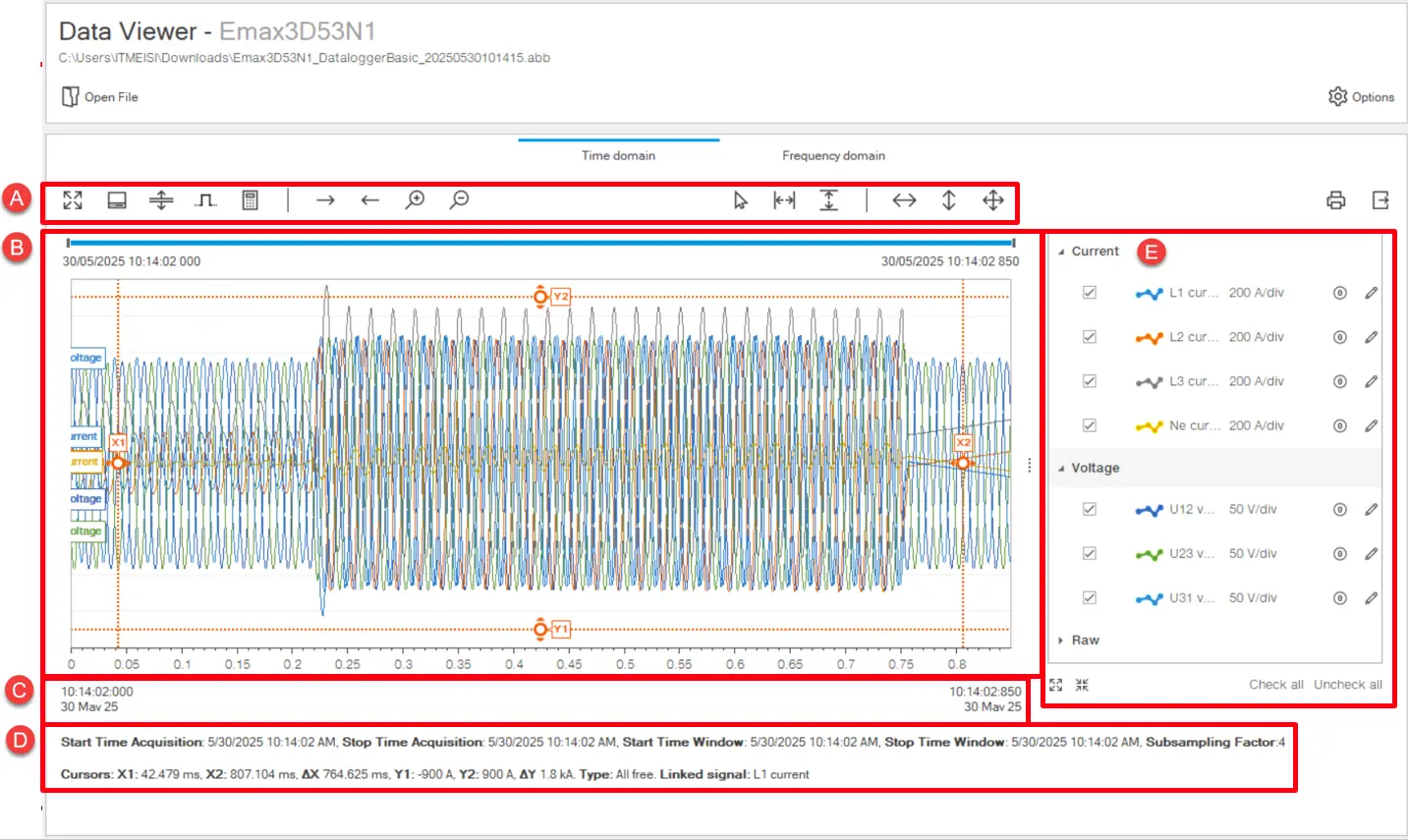

Časová doména
Popis
části
A
Akční tlačítka jsou ve 4 různých kategoriích;
Operace související se signálním oknem
: rozšiřuje oblast zobrazení grafu na stránce.
Informace o signálu: zobrazuje/skrývá informace o proudech/napětích ve spodní části okna.
Rozdělený diagram: odděluje/slučuje grafy proudových a napěťových signálů.
Zobrazit digitální signály: umožňuje vám vybrat, jaké typy digitálních událostí se zobrazí na grafu.
Upravit výraz signálu:
Operace viditelnosti signálu
Pohyb doprava - Pohyb doleva: Tlačítka pro přesun vybraného signálu v okně.
Přiblížit - Oddálit: Tlačítka pro přiblížení - oddálit signál v okně.
Operace související s kurzorem:
Kurzory: Pro přizpůsobení nastavení kurzoru, aby bylo možné nastavit propojený signál, typ tratě a rozdíl.
Resetovat kurzor X - Resetovat kurzor Y: Tlačítka pro resetování přednastavených kurzorů.
Operace související s Osou:
Resetovat osu X - Resetovat osu Y: Tlačítka pro resetování přednastavené osy v grafu.
Resetovat všechny osy: Tlačítko pro resetování všech přednastavených os v grafu.
B
Graf s napěťovými a proudovými průběhy zaznamenanými v čase. Pokud je nastaveno, zobrazuje také digitální signály událostí.
C
Související skutečné informace o datu a čase nahraného souboru.
D
Dynamicky se měnící informační záložka související s časovým oknem a kurzorem.
E
Menu pro zobrazení/skrytí proudu, napětí a digitálních signálů v grafu:
: umožňuje změnit, jak je signál zobrazen v grafu
: umožňuje resetovat offsety

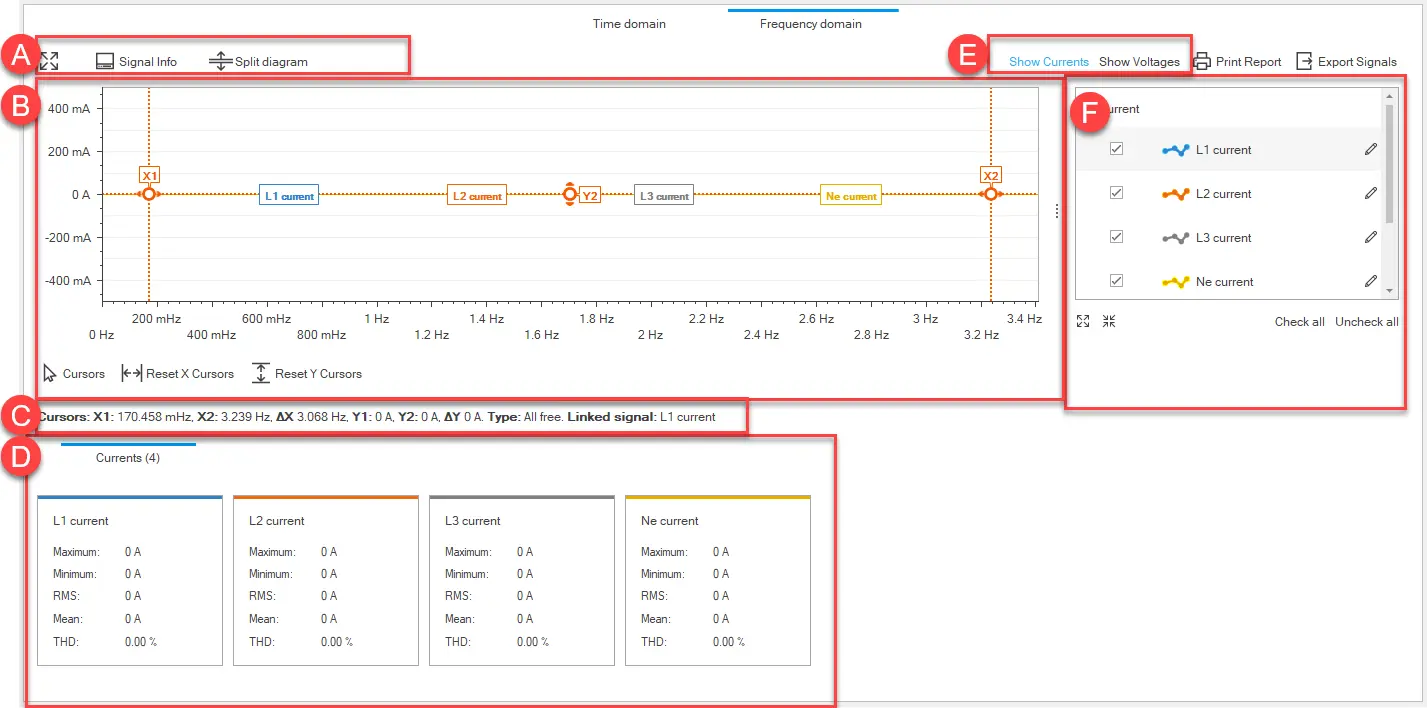

Frekvenční oblast
Popis
části
A
Akční tlačítka:
: rozšiřuje oblast zobrazení grafu na stránce.
Informace o signálu: zobrazuje/skrývá informace v [D].
Rozdělený diagram: odděluje/slučuje grafy proudových a napěťových signálů.
B
Graf s nahraným spektrem harmonických napětí a proudu. Záleží na tom, co je v [E] vybráno.
C
Tlačítka pro nastavení kurzoru.
D
Podrobné hodnoty proudů/napětí zobrazené v grafu.
E
Tlačítka pro zobrazení proudů nebo napětí v grafu.
F
Menu pro zobrazení/skrytí proudových/napěťových signálů v grafu:
: umožňuje změnit, jak je signál zobrazen v grafu
Informace o souboru
Element
Popis
Název jednotky
Typ zařízení
Název štítku pro jističe
Přizpůsobený název zařízení
Rande
Datum a čas zaznamenání souboru na zařízení
Vzorkovací frekvence
Vzorkovací frekvence
Frekvence sítě
Standardní frekvence elektrické sítě
Aktivní testovací relace
Pravda: označuje, že událost byla zaznamenána během testovací relace
Nepravdivé: označuje, že událost byla zaznamenána zařízením v provozním režimu
: rozšiřuje oblast zobrazení grafu na stránce.
: umožňuje změnit, jak je signál zobrazen v grafu
: umožňuje resetovat offsety
