Műszerfal

Oldal funkciók

Megjegyzés: az Insite Pro M eszköz esetében az irányítópult oldal közvetlen hozzáférést biztosít az eszköz integrált webszerveréhez.

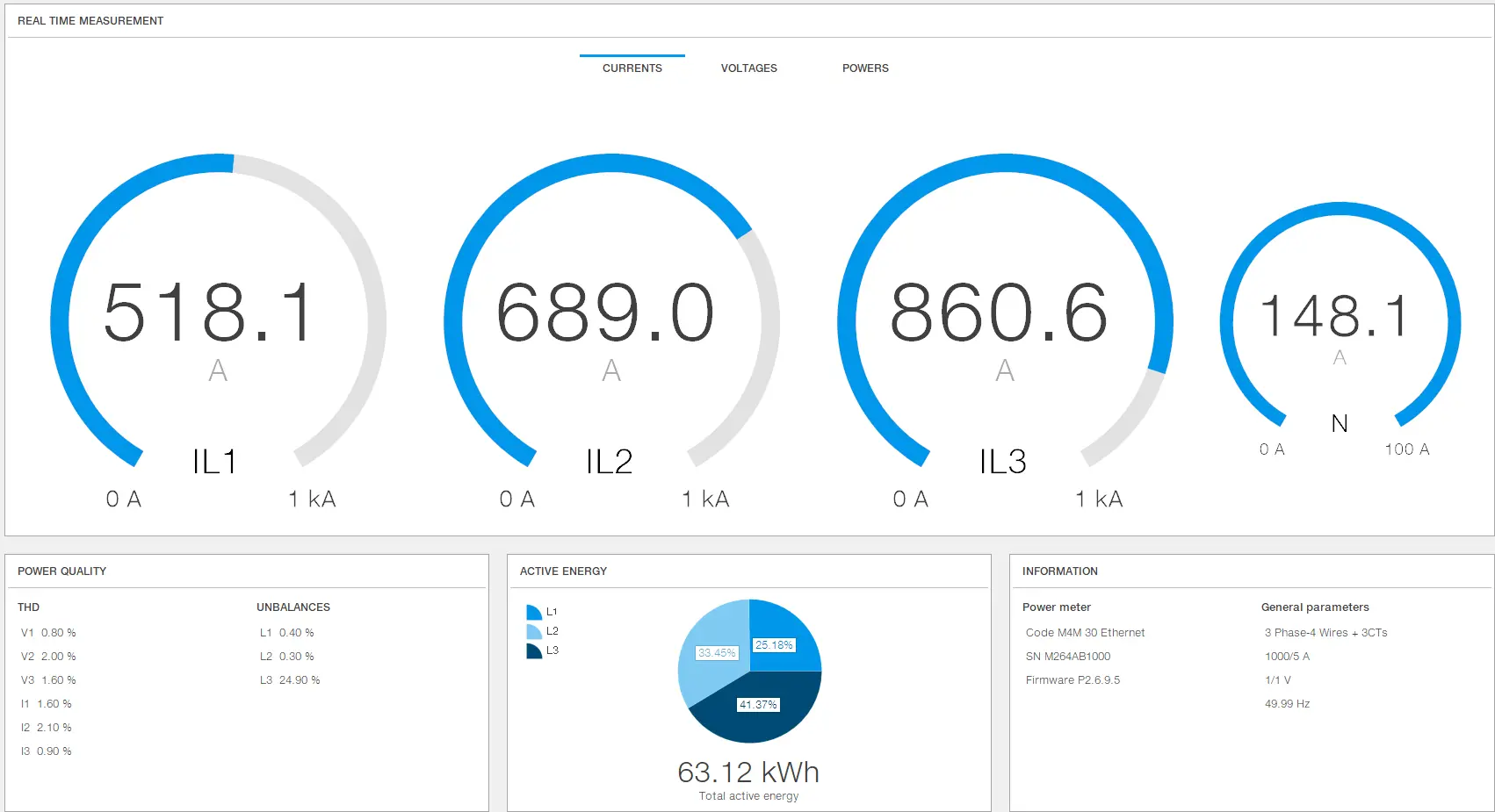

Úgy néz ki

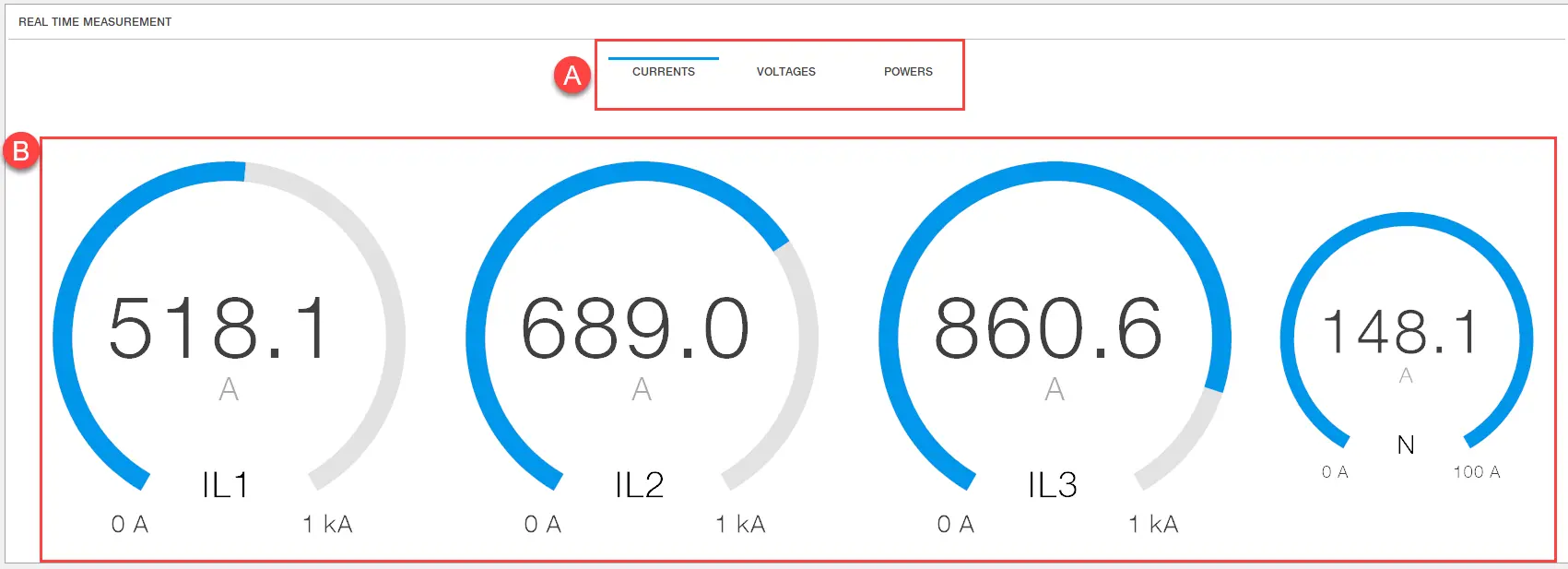

Terület Valós idejű mérés

Alkatrész	leírása
Egy	Mérések menü
B	Aktuális mérési megjelenítési terület Valós idejű árammérések minden fázishoz és a semlegeshez.
C	Feszültségmérések menü: Hálózati feszültség fázisfeszültség
D	A [C] pontban kiválasztott feszültségmérések megjelenítésére szolgáló terület. Valós idejű feszültségmérés minden fázishoz.

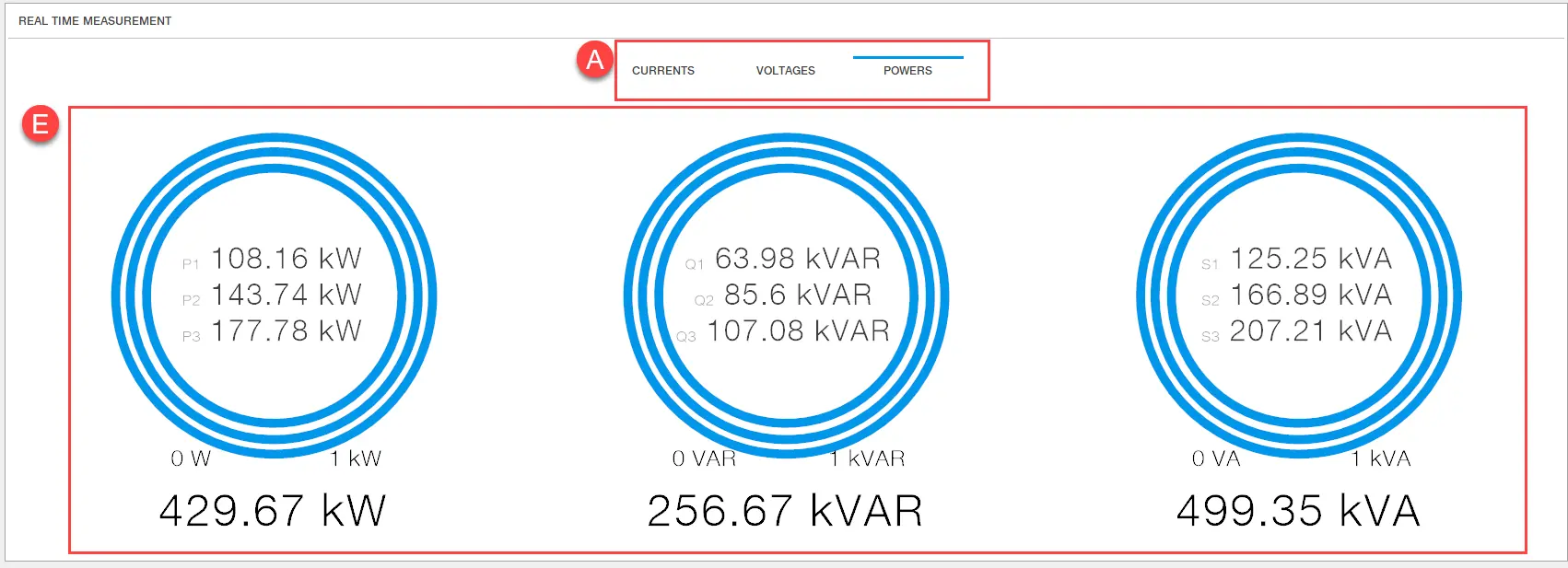

E	Teljesítménymérések megjelenítési területe fázis és teljes hatásos teljesítmény fázis- és teljes meddőteljesítmény fázis és teljes látszólagos teljesítmény

Terület Energiaminőség

Ez a terület mutatja a THD értékeket és a terhelések kiegyensúlyozatlanságát.

Terület Aktív energia
Ez a terület mutatja a fázisonkénti és a teljes hatásosteljesítmény-értékeket.

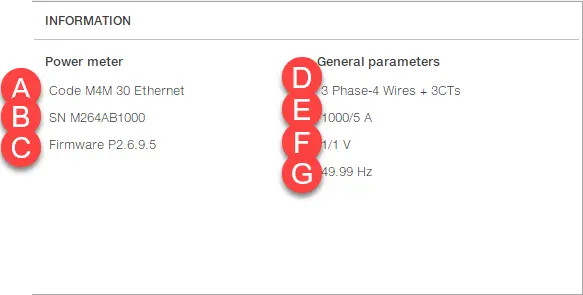

Területi információk

Alkatrész	leírása
Egy	Eszköz modellje
B	Eszköz sorozatszáma
C	Eszköz firmware-verziója
D	Hálózati konfiguráció típusa
E	Jelenlegi transzformációs arány
F	Feszültségátalakítási arány
G	Frekvencia
