Beschrijving van de functie De Data Viewer-functie stelt je in staat de Data Logger-bestanden die van het apparaat zijn gedownload te bekijken en de data te analyseren.
Data Viewer in Ekip Connect De volgende acties kunnen worden uitgevoerd met de Ekip Connect-tool:
Open een opname die is gemaakt met de Datalogger-functie.
Analyseer gegevens met verwijzing naar tijd of frequentie van individuele stroom- en spanningsfasen.
Print een rapport.
Exporteer de data.
Eisen
Toegang tot de functie
Onbeperkt met het juiste dataloggerbestand.
Type apparaten die de functie ondersteunen
Externe eenheid voor stroomonderbrekers (bijv. Ekip Up)
Stroomonderbrakers
Apparaatstatus
Enig
Type verbinding met het apparaat
Enig
>> Voor meer details over ondersteunde apparaten en vereisten voor elk apparaat, raadpleeg document ................ hier beschikbaar.
Hoe het eruitziet
Deel
Beschrijving
Een
Open bestandspad
Openen
Knop om een bestand te openen dat eerder via de Data Logger-functie is gedownload.
Opties
Knop om Data Viewer-instellingen te configureren voor palet, dikte, richtkruispositie en signaalannotatie-zichtbaarheid.
B

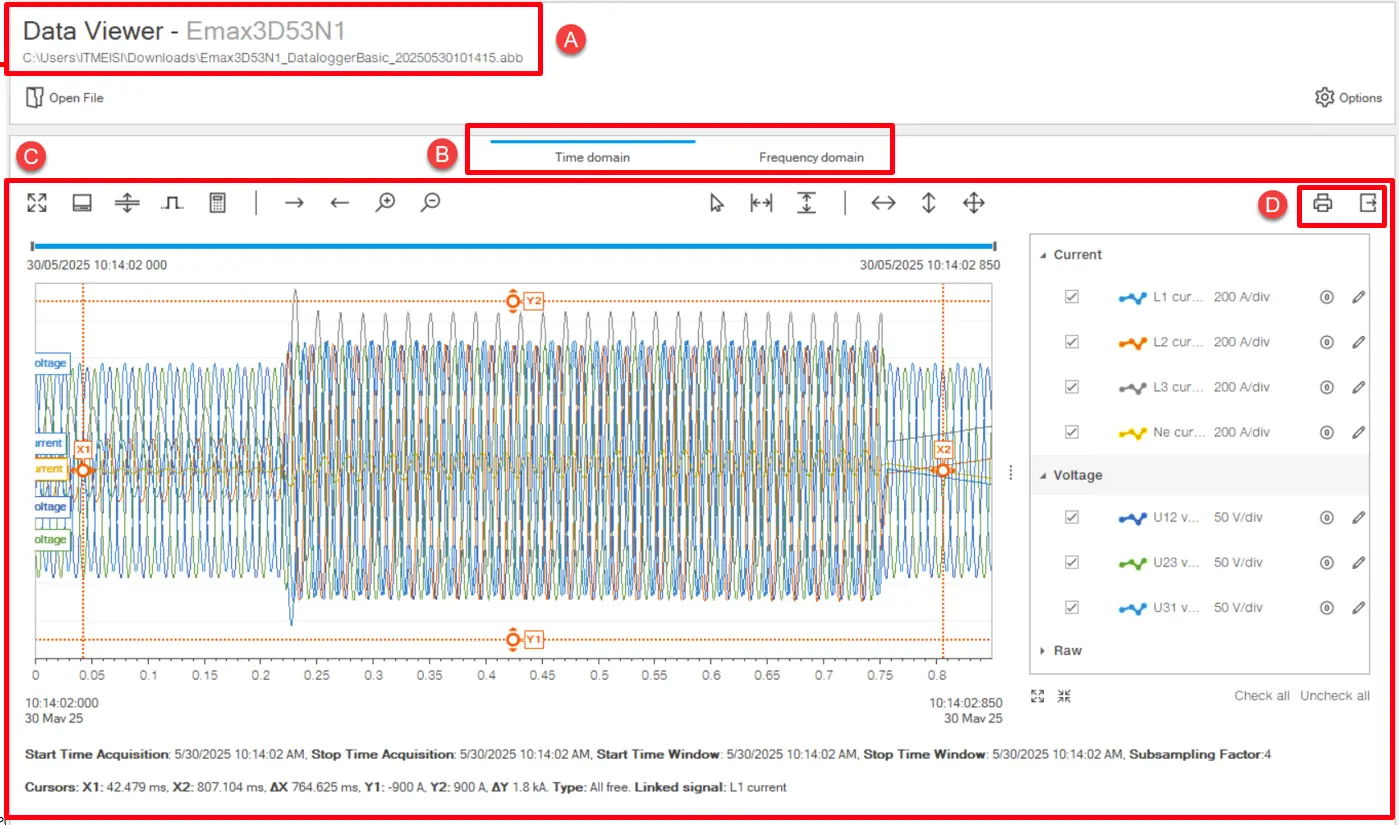

Menu om het type afbeelding te selecteren dat getoond moet worden:
Dataweergavegebied. De inhoud hangt af van het type grafiek dat in [B] is geselecteerd.
D
Actieknoppen:
Print Report: genereert het bestandsrapport met bestandsinformatie, de grafiek met de momenteel weergegeven signalen en gedetailleerde stroom- en spanningswaarden. Het rapport kan in .pdf formaat worden opgeslagen of afgedrukt.
Exportsignalen: exporteert geselecteerde stroom-, spannings- en digitale signalen in .csv formaat.
Tijddomein
Onderdeelbeschrijving
Een

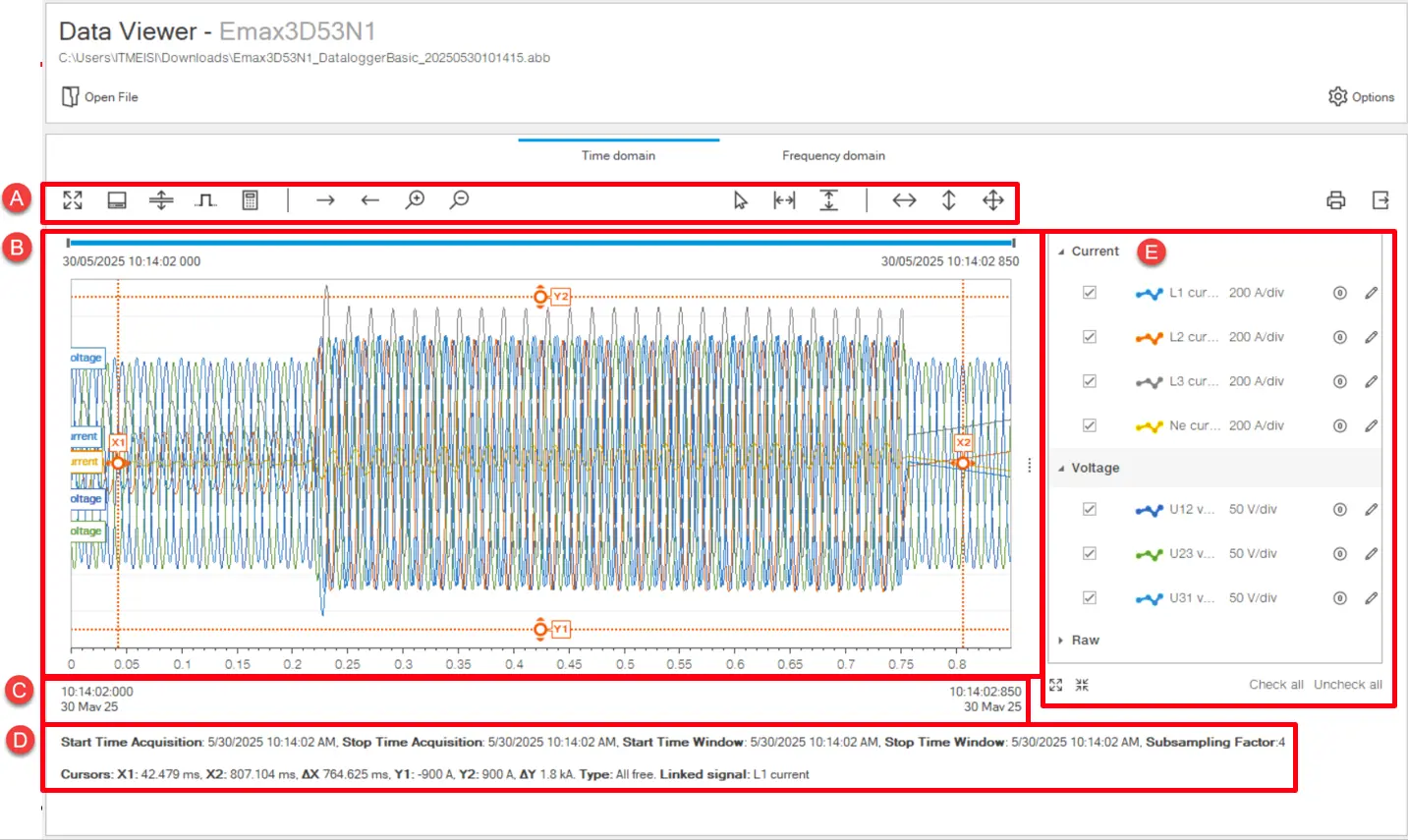

Actieknoppen in 4 verschillende categorieën;
Signaalvenster-gerelateerde operaties
: vergroot het grafiekweergavegebied op de pagina.
Signaalinformatie: toont of verbergt de informatie van Stroom/Spanningen onderaan het venster.
Splitdiagram: stroom- en spanningssignaalgrafieken scheiden/samenvoegen.
Digitale signalen tonen: stelt je in staat te kiezen welke soorten digitale gebeurtenissen je op de grafiek wilt weergeven.
Signaalexpressie bewerken:
Signaalzichtbaarheidsoperaties
Beweeg naar rechts - Beweeg naar links: Knoppen om het geselecteerde signaal in het venster te verplaatsen.
Inzoomen - Uitzoomen: Knoppen om in te zoomen - uit geselecteerd signaal in het venster.
Cursor-gerelateerde bewerkingen:
Cursors: Om de cursorinstelling aan te passen zodat je gekoppeld signaal, tracktype en delta kunt instellen.
Reset X cursor - Reset Y cursor: knoppen om vooraf ingestelde cursors te resetten.
As-gerelateerde operaties:
Reset X as - Reset Y as: knoppen om respectievelijk de vooraf ingestelde as te resetten in de grafiek.
Alle assen resetten: Knop om alle vooraf ingestelde assen in de grafiek te resetten.
B
Grafiek met spannings- en stroomgolfvormen die over de tijd zijn geregistreerd. Als deze is ingesteld, toont hij ook digitale gebeurtenissignalen.
C
Gerelateerde echte datum- en tijdinformatie van het opgenomen bestand.
D
Dynamisch veranderende informatietab gerelateerd aan tijdvenster en cursor.
E
Menu om stroom, spanning en digitale signalen in de grafiek weer te geven/verbergen:
: stelt je in staat om te veranderen hoe het signaal in de grafiek wordt weergegeven
: maakt het mogelijk om offsets te resetten
Frequentiedomein
Onderdeelbeschrijving
Een
Actieknoppen:
: vergroot het grafiekweergavegebied op de pagina.
Signaalinformatie: toont of verbergt de informatie in [D].
Splitdiagram: stroom- en spanningssignaalgrafieken scheiden/samenvoegen.
B
Grafiek met het opgenomen harmonisch spectrum van spanning en stroom. Het hangt af van wat in [E] wordt geselecteerd.
C
Knoppen om de cursor in te stellen.
D
Gedetailleerde waarden van stromen/spanningen worden weergegeven in de grafiek.
E
Knoppen om stromen of spanningen in de grafiek weer te geven.
F
Menu om stroom-/spanningssignalen in de grafiek weer te geven/verbergen:
: stelt je in staat om te veranderen hoe het signaal in de grafiek wordt weergegeven
Bestandsinformatie
Element
Beschrijving
Eenheidsnaam
Apparaattype
Naam van circuit-breaker-tag
Aangepaste naam van het apparaat
Datum
Datum en tijd waarop het bestand op het apparaat is opgenomen
Bemonsteringsfrequentie
Bemonsteringsfrequentie
Netwerkfrequentie
Standaardfrequentie van het elektrische netwerk
Actieve testsessie
Waar: geeft aan dat het evenement tijdens een testsessie is opgenomen
Onwaar: geeft aan dat het incident is opgenomen met het apparaat in bedrijfsmodus
: vergroot het grafiekweergavegebied op de pagina.
: stelt je in staat om te veranderen hoe het signaal in de grafiek wordt weergegeven
: maakt het mogelijk om offsets te resetten
