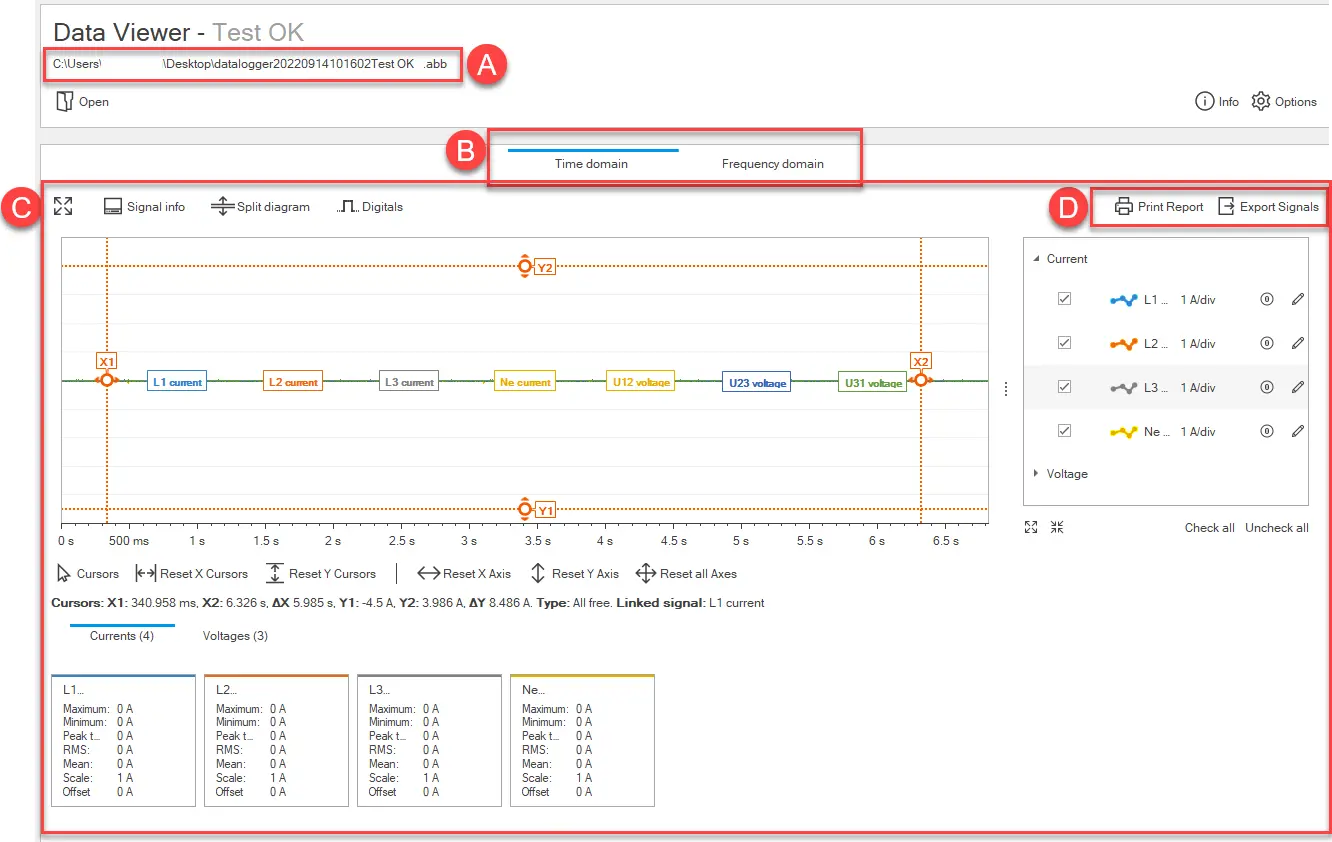

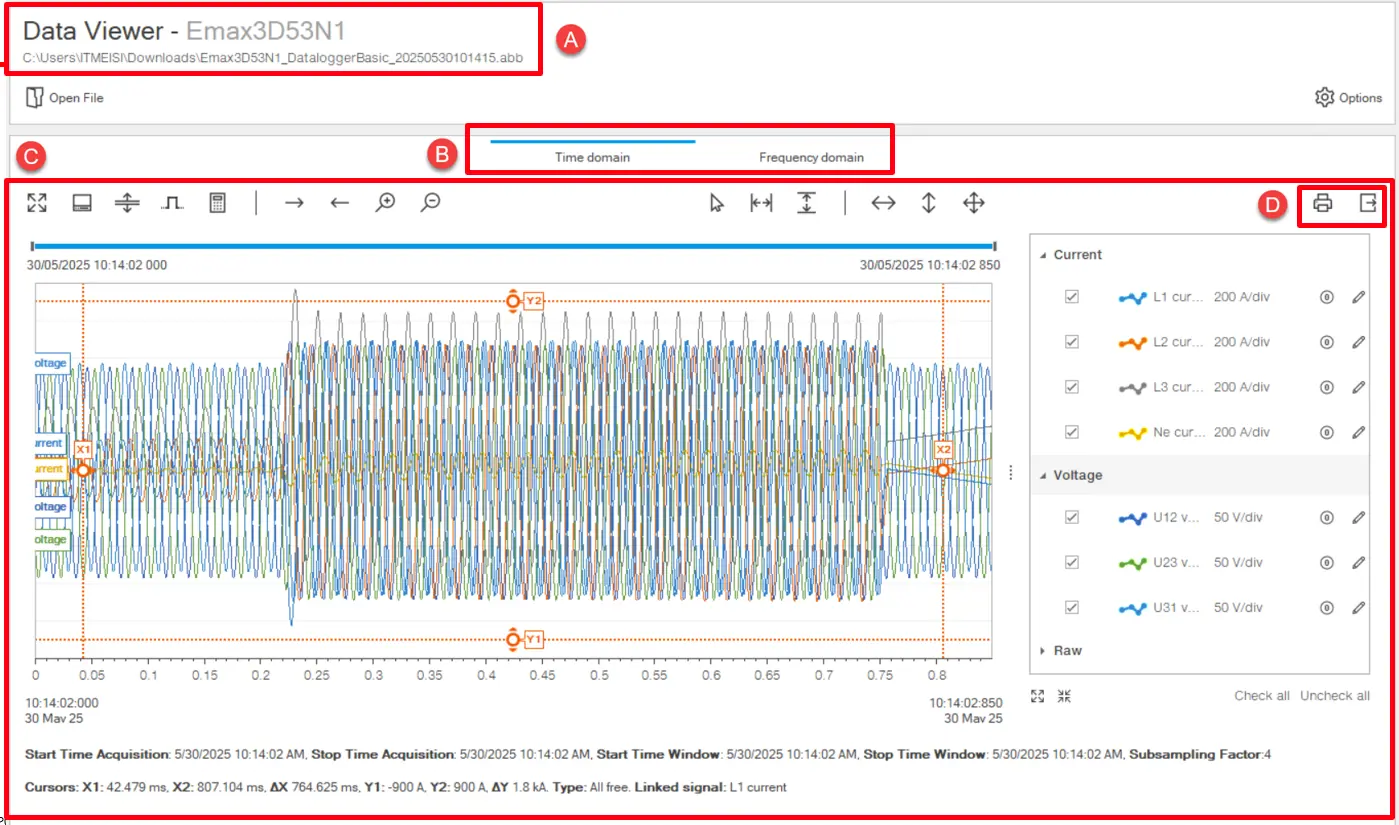

Područje prikaza podataka. Sadržaj ovisi o vrsti grafa odabranom u [B].
D
Tipke za akciju:
Print Report: generira izvještaj datoteke s informacijama o datoteci, grafom s trenutno prikazanim signalima te detaljnim vrijednostima struje i napona. Izvještaj se može spremiti u .pdf formatu ili ispisati.
Izvoz signala: izvoz odabranih struja, napona i digitalnih signala u .csv formatu.

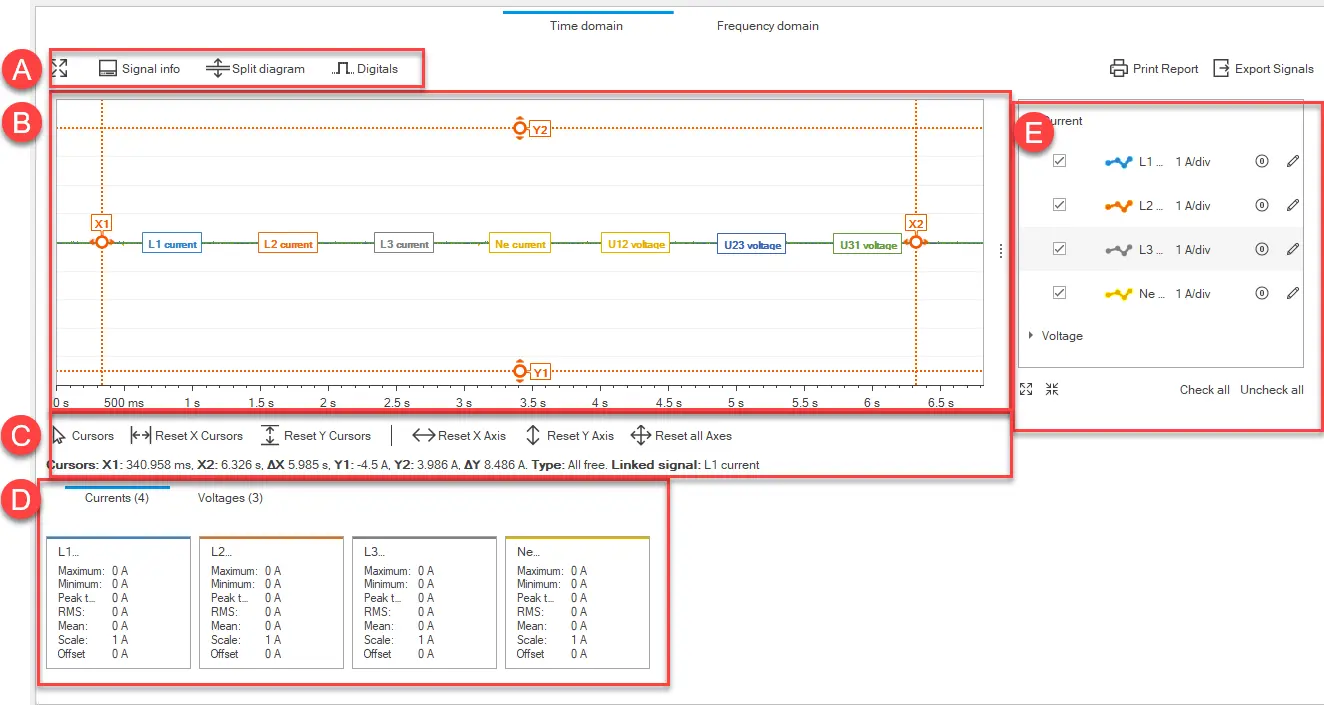

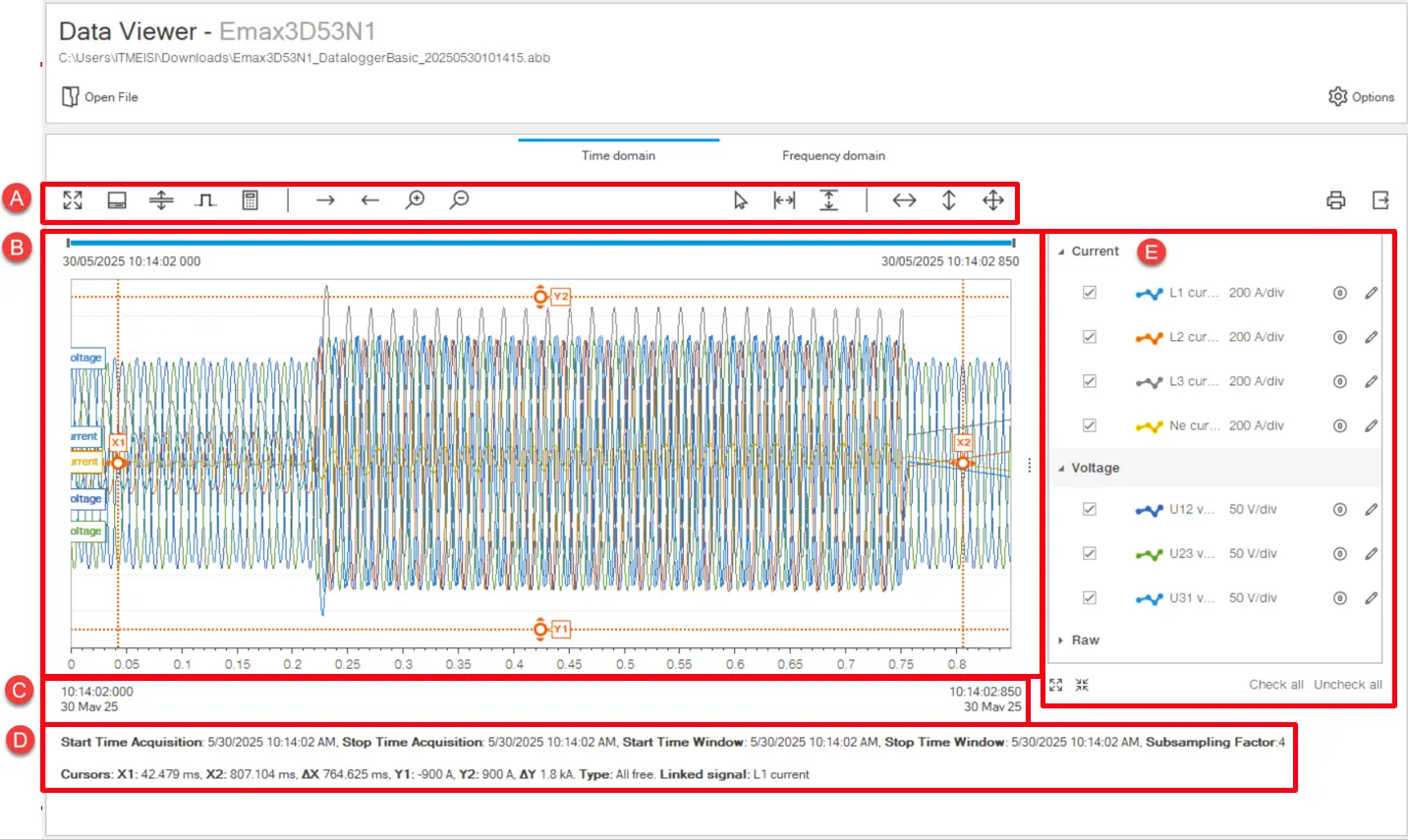

Vremenska domena
Opis
dijela
A
Akcijske tipke su u 4 različite kategorije;
Operacije vezane uz Signal Window
: proširuje područje prikaza grafa na stranici.
Informacije o signalu: prikazuje/skriva informacije o strujama/naponima na dnu prozora.
Dijagram podjela: razdvaja/spaja grafove signala struje i napona.
Prikaži digitalne signale: omogućuje vam odabir koje vrste digitalnih događaja ćete prikazati na grafu.
Uredi izraz signala:
Operacije vidljivosti signala
Pomakni se desno - Pomakni se lijevo: Tipke za pomicanje odabranog signala u prozoru.
Zumiraj - Zumiraj: Tipke za zumiranje - odabrao signal u prozoru.
Operacije povezane s kursorom:
Kursori: Za prilagodbu postavki kursora kako bi se mogao postaviti povezani signal, tip staze i razlika.
Resetiraj X kursor - Resetiraj Y kursor: Tipke za resetiranje unaprijed postavljenih kursora.
Operacije vezane uz Osovinu:
Resetiranje X osi - Resetiranje Y osi: Gumbi za resetiranje unaprijed postavljene osi na grafikonu.
Resetiraj sve osi: Gumb za resetiranje svih unaprijed postavljenih osi u grafu.
B
Graf s valnim oblicima napona i struje zabilježenim tijekom vremena. Ako je postavljen, prikazuje i digitalne signale događaja.
C
Povezane stvarne informacije o datumu i vremenu snimljene datoteke.
D
Dinamički mijenjajuća kartica informacija povezana s vremenskim prozorom i kursorom.
E
Izbornik za prikaz/skrivanje struje, napona i digitalnih signala na grafu:
: omogućuje promjenu načina prikaza signala na grafu
: omogućuje resetiranje pomaka

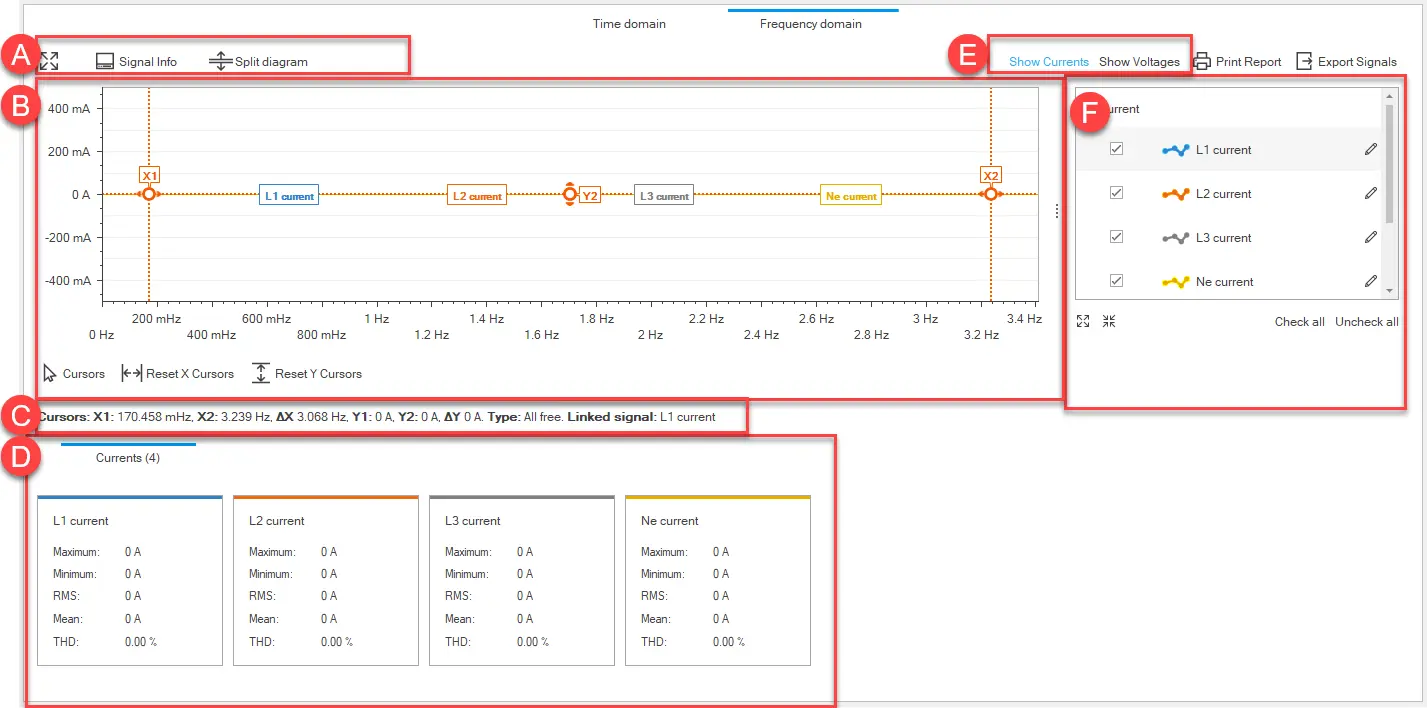

Frekvencijska domena
Opis
dijela
A
Tipke za akciju:
: proširuje područje prikaza grafa na stranici.
Informacije o signalu: prikazuje/skriva informacije u [D].
Dijagram podjela: razdvaja/spaja grafove signala struje i napona.
B
Graf s zabilježenim harmonijskim spektrom napona i struje. Ovisi o tome što je odabrano u [E].
C
Gumbi za postavljanje kursora.
D
Detaljne vrijednosti struja/napona prikazane su na grafu.
E
Gumbi za prikaz struja ili napona na grafu.
F
Izbornik za prikaz/skrivanje strujnih/naponskih signala na grafu:
: omogućuje promjenu načina prikaza signala na grafu
Informacije o dosjeu
Element
Opis
Naziv jedinice
Vrsta uređaja
Naziv oznake prekidača
Prilagođeni naziv uređaja
Datum
Datum i vrijeme kada je datoteka snimljena na uređaju
Učestalost uzorkovanja
Učestalost uzorkovanja
Frekvencija mreže
Standardna frekvencija električne mreže
Aktivna testna sesija
Točno: označava da je događaj snimljen tijekom testne sesije
Netočno: označava da je događaj snimljen dok je uređaj bio u radnom načinu rada
: proširuje područje prikaza grafa na stranici.
: omogućuje promjenu načina prikaza signala na grafu
: omogućuje resetiranje pomaka
