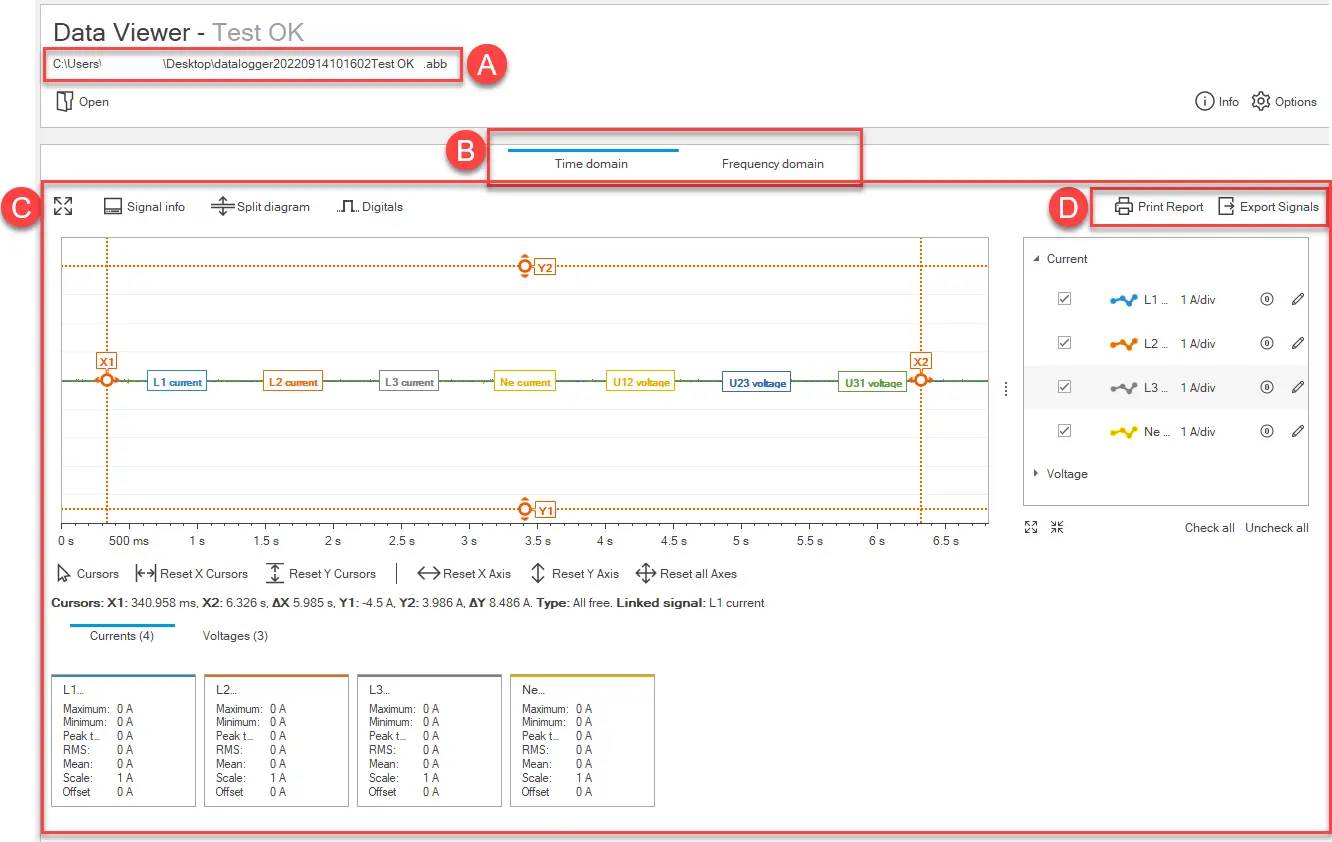

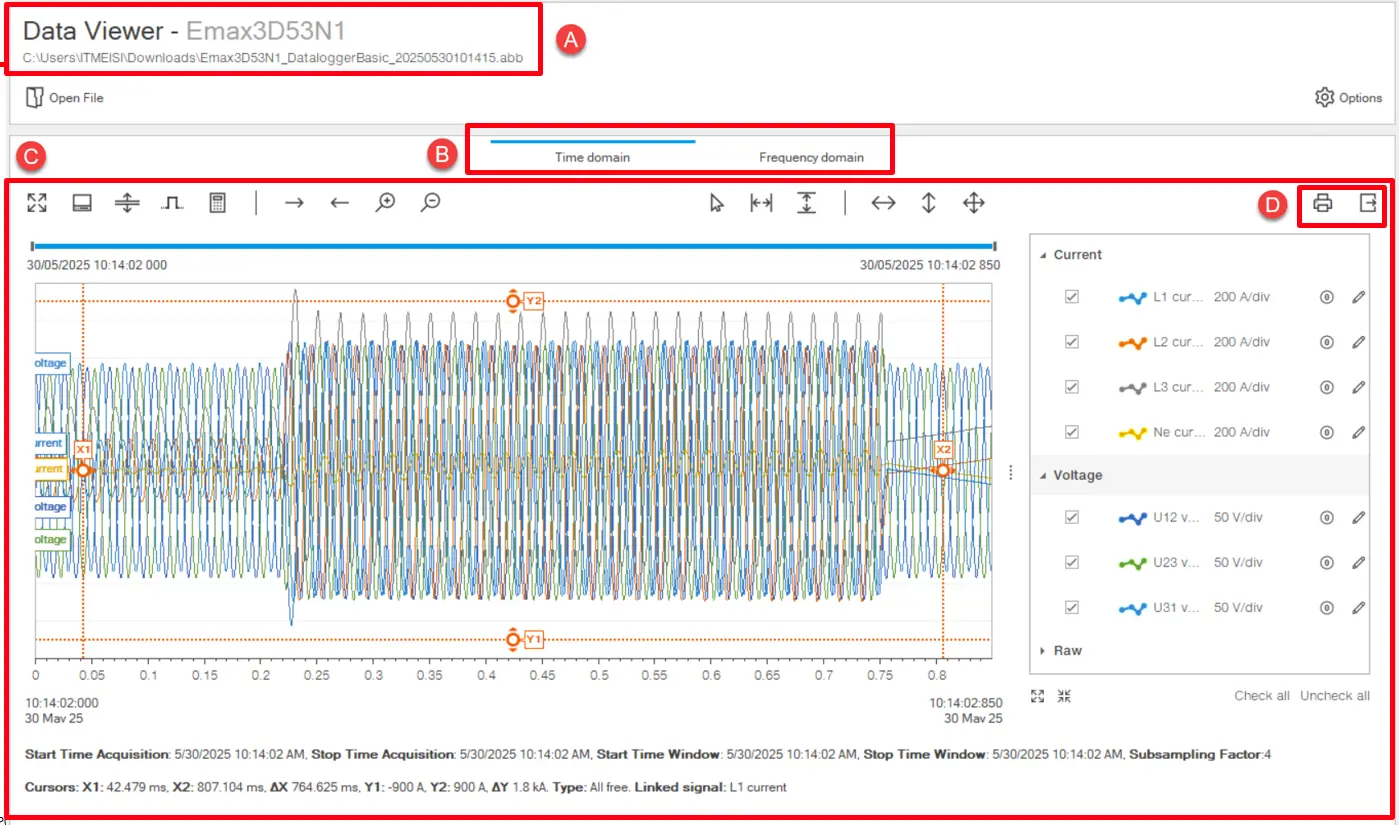

Área de exibição de dados. O conteúdo depende do tipo de gráfico selecionado em [B].
D
Botões de ação:
Print Report: gera o relatório do arquivo com informações do arquivo, o gráfico com os sinais exibidos atualmente e valores detalhados de corrente e tensão. O relatório pode ser salvo em formato .pdf ou impresso.
Exportar Sinais: exporta sinais selecionados de corrente, voltagem e digitais em .csv formato.

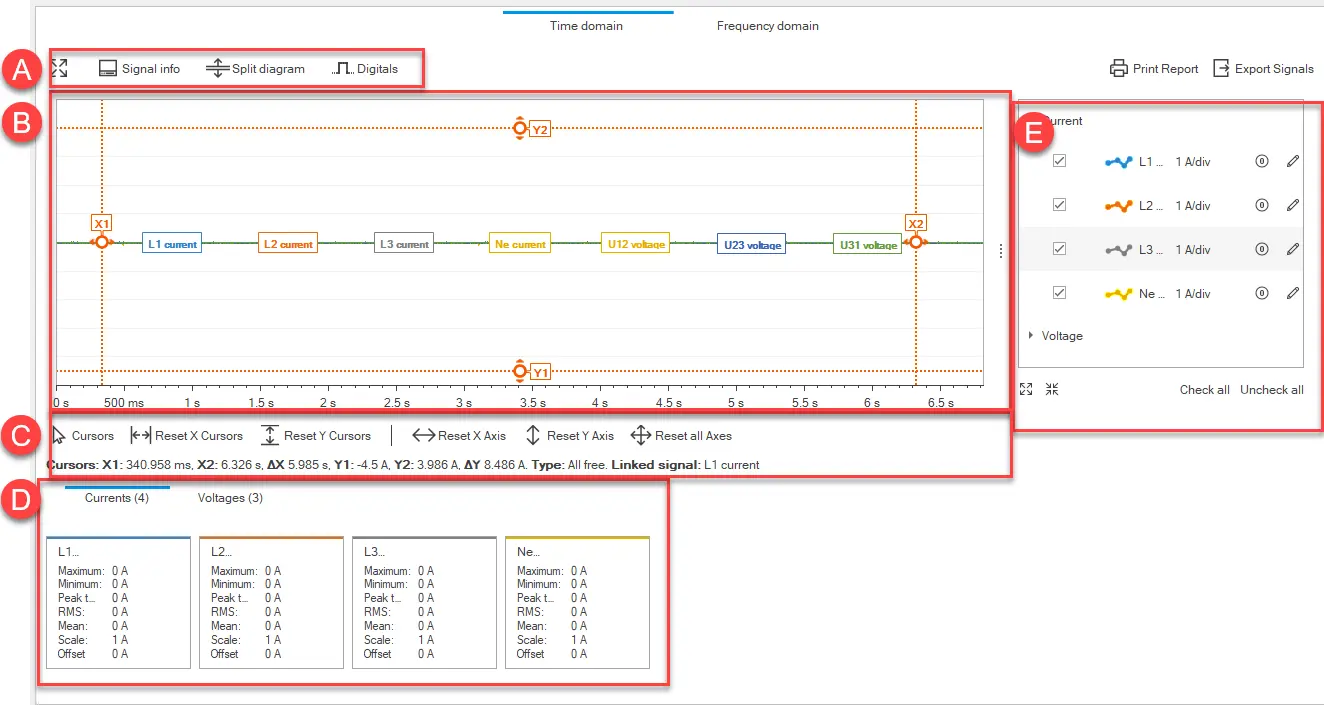

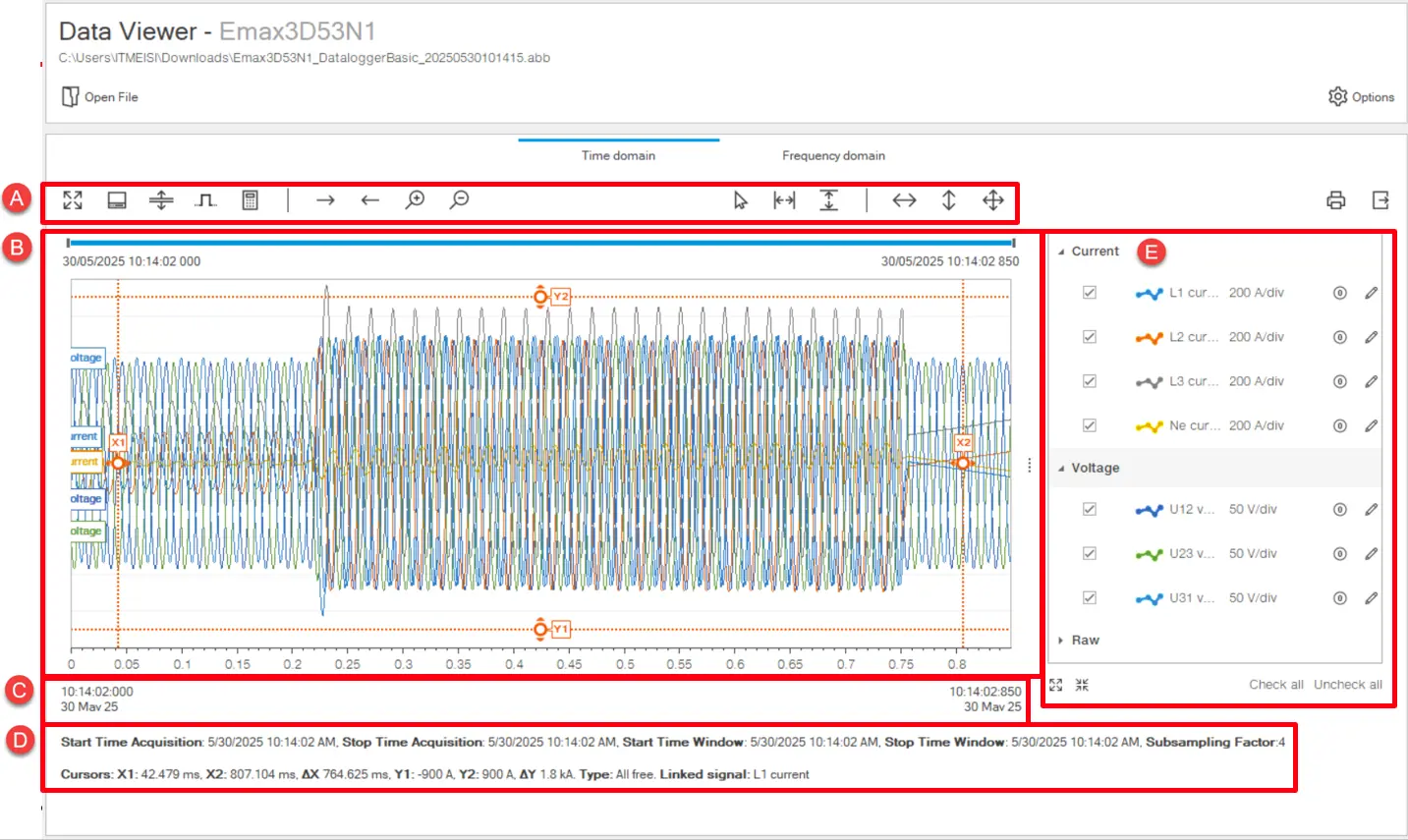

Domínio do Tempo
Descrição
da Peça
Um
Os botões de ação estão em 4 categorias diferentes;
Operações relacionadas à Janela de Sinalização
: expande a área de exibição do gráfico na página.
Informação de sinal: exibe/esconde as informações de Correntes/Tensões na parte inferior da janela.
Diagrama dividido: separa/funde gráficos de sinal de corrente e tensão.
Mostrar sinais digitais: permite selecionar quais tipos de eventos digitais exibir no gráfico.
Editar Expressão do Sinal:
Operações de visibilidade de sinais
Mover para a direita - Mover para a esquerda: Botões para mover o sinal selecionado na janela.
Ampliar - Afastar: Botões para dar zoom in - out sinal selecionado na janela.
Operações relacionadas ao cursor:
Cursores: Para personalizar a configuração do cursor para poder definir o sinal vinculado, o tipo de trilha e o delta.
Resetar cursor X - Resetar cursor Y: Botões para resetar cursores predefinidos.
Operações relacionadas ao eixo:
Resetar eixo X - Redefinir eixo Y: Botões para redefinir o eixo predefinido, respectivamente, no gráfico.
Resetar todos os eixos: Botão para redefinir todos os eixos predefinidos no gráfico.
B
Gráfico com formas de onda de tensão e corrente registradas ao longo do tempo. Se ativado, também exibe sinais digitais de evento.
C
Informações reais relacionadas sobre data e hora do arquivo gravado.
D
Aba de informações que muda dinamicamente relacionada à janela de tempo e cursor.
E
Menu para exibir/ocultar corrente, tensão e sinais digitais no gráfico:
: permite alterar como o sinal é exibido no gráfico
: permite que os deslocamentos sejam resetados

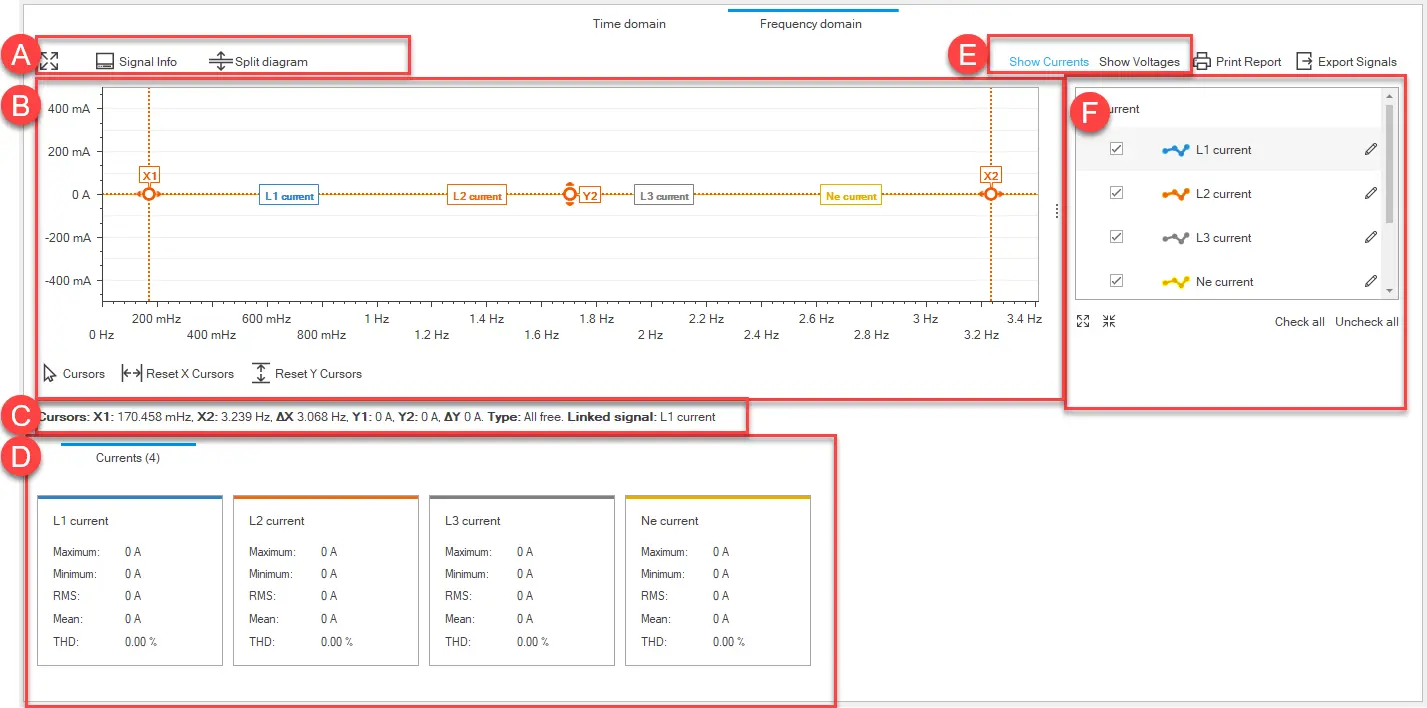

Domínio da Frequência
Descrição
da Peça
Um
Botões de ação:
: expande a área de exibição do gráfico na página.
Informação de sinal: exibe/esconde a informação em [D].
Diagrama dividido: separa/funde gráficos de sinal de corrente e tensão.
B
Gráfico com o espectro harmônico de tensão e corrente registrados. Depende do que é selecionado em [E].
C
Botões para ajustar o cursor.
D
Valores detalhados de correntes/tensões exibidos no gráfico.
E
Botões para exibir correntes ou tensões no gráfico.
F
Menu para exibir/ocultar sinais de corrente/voltagem no gráfico:
: permite alterar como o sinal é exibido no gráfico
Informações do arquivo
Elemento
Descrição
Nome da unidade
Tipo de dispositivo
Nome da etiqueta do disjuntor
Nome personalizado do dispositivo
Data
Data e hora em que o arquivo foi gravado no dispositivo
Frequência de amostragem
Frequência de amostragem
Frequência da rede
Frequência padrão da rede elétrica
Sessão ativa de teste
Verdadeiro: indica que o evento foi gravado durante uma sessão de teste
Falso: indica que o evento foi registrado com o dispositivo em modo operacional
: expande a área de exibição do gráfico na página.
: permite alterar como o sinal é exibido no gráfico
: permite que os deslocamentos sejam resetados
