Pregledač podataka

Opis funkcije
Funkcija Data Viever vam omogućava da vidite Data Logger datoteke preuzete sa uređaja i analizira podatke.

Data Viewer u Ekip Connect
Sledeće akcije se mogu izvršiti iz Ekip Connect alata:

Otvorite snimak kreiran pomoću funkcije Datalogger.
Analizirajte podatke u odnosu na vreme ili frekvenciju pojedinih trenutnih i naponskih faza.
Odštampajte izveštaj.
Izvoz podataka.

Zahteve

Pristup funkciji	Neograničeno sa ispravnim datalogger fajl.
Tip uređaja koji podržavaju funkciju	Spoljna jedinica za prekidače (npr. Ekip Up) Prekidači
Status uređaja	Bilo koji
Vrsta veze sa uređajem	Bilo koji

>> Za više detalja o podržanim uređajima i zahtevima za svaki od njih, pogledajte dokument 9AKK108467A9238 dostupan ovde.

Kako to izgleda

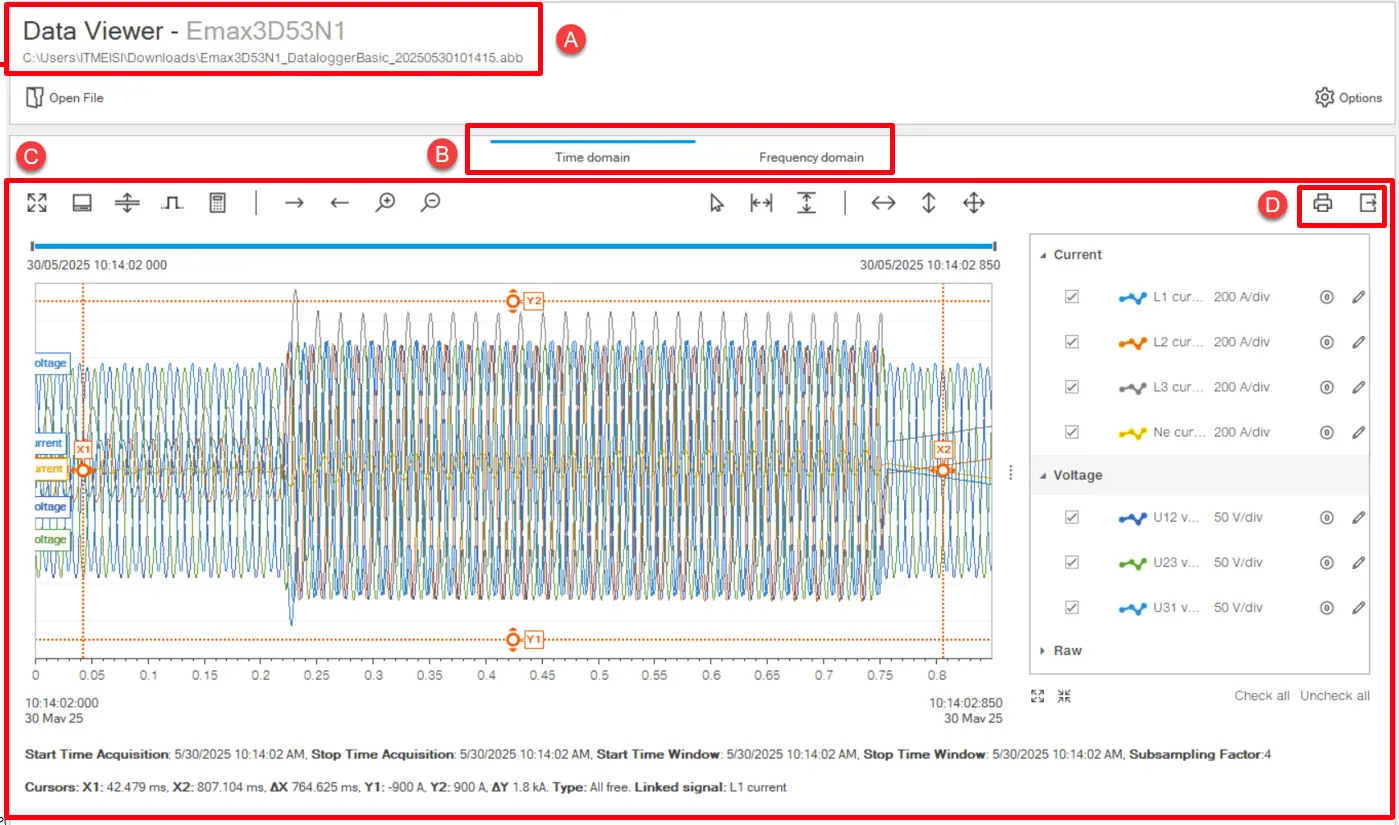

Deo	Opis
A	Otvori putanju datoteke
Otvorite	Dugme za otvaranje datoteke prethodno preuzete preko Data Logger funkcije.
Informacija	Dugme za prikaz informacija o datoteci (File Information)
Opcije	Dugme za prilagođavanje načina na koji se grafikon prikazuje
B	Meni za odabir vrste grafike koja će biti prikazana: Vremenski domen Frekvencijski domen
C	Oblast za prikaz podataka. Sadržaj zavisi od vrste grafikona izabranog u [B].
D	Akcioni tasteri: Štampaj izveštaj: generiše izveštaj fajl sa informacijama o datoteci, grafikon sa trenutno prikazanim signalima i detaljnim trenutnim i naponskim vrednostima. Izveštaj se može sačuvati u .pdf formatu ili odštampati. Izvozni signali: izvozi odabrane strujne, naponske i digitalne signale u .csv formatu.

Deo	Opis

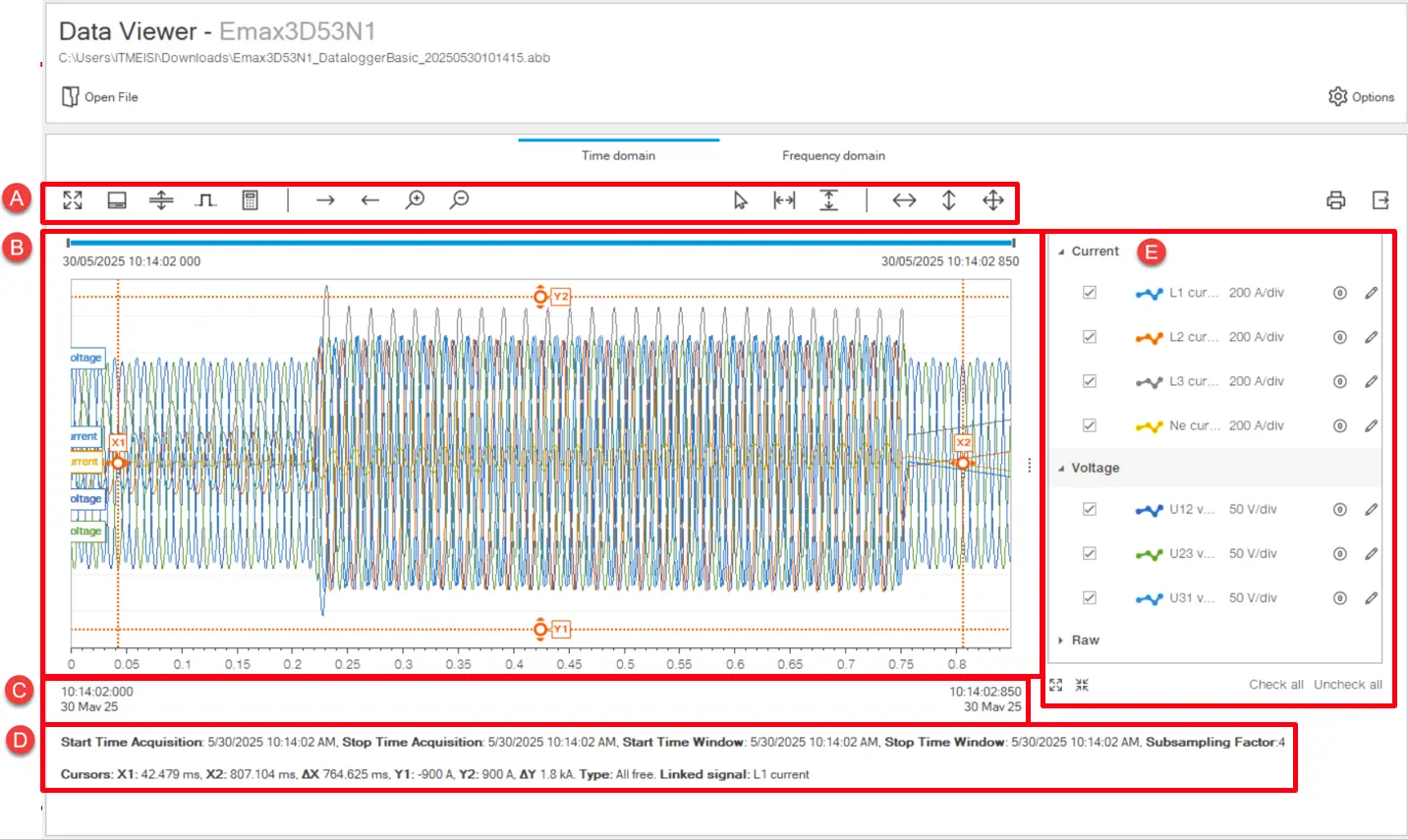

A	Akcioni tasteri: : Proširuje područje prikaza grafikona na stranici. Informacije o signalu: prikazuje/skriva informacije u [D]. Split dijagram: razdvaja / spaja struje i napon signala grafikone. Digitalni: omogućava vam da izaberete koje vrste digitalnih događaja će se prikazati na grafikonu.
B	Grafikon sa talasnim oblicima napona i struje snimljenim tokom vremena. Ako je postavljen, on takođe prikazuje digitalne signale događaja.
C	Dugmad za podešavanje kursora i resetovanje položaja osa
D	Detaljne vrednosti struja i napona prikazane na grafikonu
E	Meni za prikaz / sakrivanje struje, napona i digitalnih signala u grafikonu: : Omogućava vam da promenite način na koji se signal prikazuje na grafikonu : Omogućava da se offset resetuje

Deo	Opis
A	Akcioni tasteri: : Proširuje područje prikaza grafikona na stranici. Informacije o signalu: prikazuje/skriva informacije u [D]. Split dijagram: razdvaja / spaja struje i napon signala grafikone.
B	Grafikon sa snimljenim naponom i strujnim harmoničnim spektrom. Zavisi od toga šta je izabrano u [E].
C	Dugmad za podešavanje kursora.
D	Detaljne vrednosti struje / napona prikazane na grafikonu
E	Tasteri za prikaz struje ili napona na grafikonu.
F	Meni za prikaz / sakrivanje trenutnih / naponskih signala na grafikonu: : Omogućava vam da promenite način na koji se signal prikazuje na grafikonu

Element	Opis
Ime na jedinici	Tip uređaja
Circuit-prekidač oznaka ime	Prilagođeno ime uređaja
Datum	Datum i vreme kada je datoteka snimljena na uređaju
Učestalost uzorkovanja	Učestalost uzorkovanja
Frekvencija mreže	Standardna frekvencija električne mreže
Aktivna testna sesija	Istina: označava da je događaj zabeležen tokom testne sesije Lažno: označava da je događaj snimljen sa uređajem u režimu rada
Otvori datoteku	Put gde se čuva otvorena datoteka
Rob ID	Identifikacioni kod uređaja
