データビューア

関数の説明
データビューア機能では、デバイスからダウンロードされたデータロガーファイルを閲覧し、データを分析できます。

Ekip Connect におけるデータビューア
Ekip Connectツールから以下の操作が可能です:

Datalogger機能で作成した録画を開いてください。
個々の電流および電圧位相の時間や周波数を参照してデータを解析します。
報告書を印刷してください。
データをエクスポートしてください。

必要条件

関数へのアクセス	正しいデータロガーファイルがあれば制限なし。
機能をサポートするデバイスの種類	サーキットブレーカー用の外部ユニット(例:Ekip Up) 遮断器
デバイスの状態	任意
デバイスとの接続の種類	任意

>> サポートされているデバイスや各要件の詳細については、ドキュメント................を参照してください。こちらでご覧いただけます。

見た目

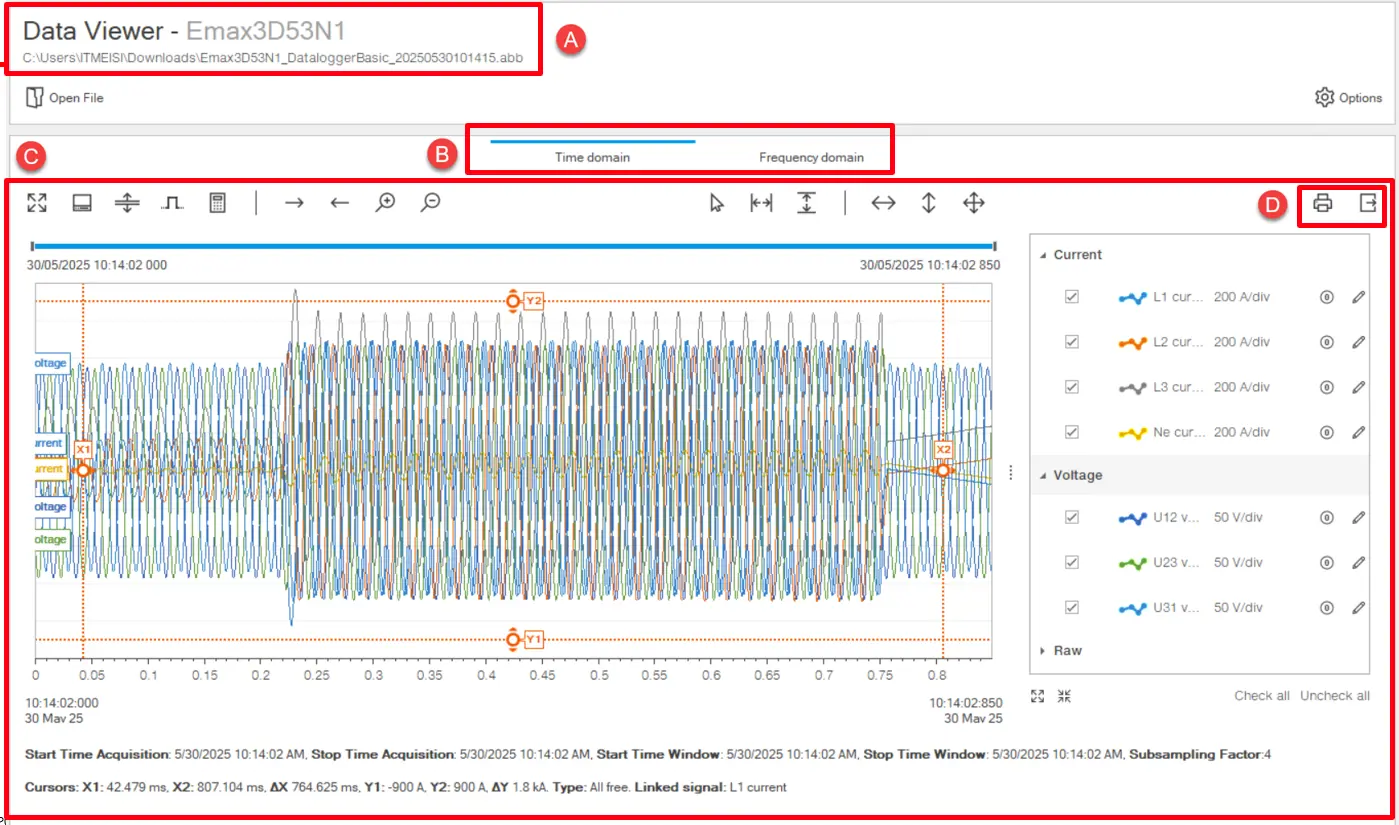

Data viewer page

部分	形容
ある	ファイルパスを開いています
開ける	データロガー機能で以前ダウンロードしたファイルを開くボタン。
オプション	パレット、太さ、十字線位置、信号注釈の可視性などのデータビューア設定を設定するボタン。
B	表示するグラフィックの種類を選択するメニュー: 時間領域周波数領域
C	データ表示エリア。内容は[B]で選択されたグラフの種類によって異なります。
D	アクションボタン: 印刷レポート:ファイル情報を含むファイルレポート、現在表示されている信号のグラフ、詳細な電流および電圧値を生成します。報告書は.pdf形式で保存することも印刷することもできます。出力信号:選択された電流、電圧、デジタル信号を.csv形式でエクスポートします。

時間領域

Data viewer page

部品	説明
ある	アクションボタンは4つの異なるカテゴリーに分類されます。信号窓関連の運用 : はページ上のグラフ表示領域を拡張します。信号情報:ウィンドウ下部に電流/電圧の情報を表示・隠し。分割図:電流と電圧信号のグラフを分離・統合します。デジタル信号を表示する:グラフに表示するデジタルイベントの種類を選択できます。編集:信号表現: 信号可視化運用右に移動 - 左に移動:ウィンドウ内で選択した信号を移動するためのボタン。ズームイン・ズームアウト:ズームイン・アウトを選んだウィンドウのボタン。カーソル関連操作: カーソル:リンク信号、トラックタイプ、デルタを設定できるカーソル設定をカスタマイズします。 Reset X カーソル - Reset Y カーソル:プリセットカーソルをリセットするボタン。枢軸関連作戦: X軸リセット - Y軸リセット:グラフ上でプリセット軸をそれぞれリセットするボタン。全軸リセット:グラフ内のすべてのプリセット軸をリセットするボタンです。
B	時間経過で記録された電圧波形と電流波形のグラフ。設定すれば、デジタルイベント信号も表示します。
C	記録されたファイルの実際の日付と時刻情報。
D	タイムウィンドウやカーソルに関連する情報タブが動的に変化します。
E	グラフ内の電流、電圧、デジタル信号の表示・非表示メニュー: :グラフ上で信号の表示方法を変更することができます : オフセットのリセットを可能にします

周波数領域

Data viewer frequency

部品	説明
ある	アクションボタン: : はページ上のグラフ表示領域を拡張します。 Signal info:[D]の情報を表示または隠します。分割図:電流と電圧信号のグラフを分離・統合します。
B	記録された電圧と電流の高調波スペクトルのグラフ。[ E]で何が選択されるかによります。
C	カーソルを設定するボタン。
D	グラフに詳細な電流/電圧の値が表示されます。
E	グラフ内の電流や電圧を表示するボタン。
F	グラフ内の電流/電圧信号の表示/非表示メニュー: :グラフ上で信号の表示方法を変更することができます

ファイル情報

要素	形容
ユニット名	デバイスタイプ
サーキットブレーカータグ名	デバイスのカスタマイズ名
日付	ファイルがデバイスに記録された日付と時間
サンプリング周波数	サンプリング周波数
ネットワーク周波数	電力網の標準周波数
アクティブテストセッション	真:イベントがテストセッション中に記録されたことを示します False: は、動作モードのデバイスでイベントが記録されたことを示します
ファイルを開く	開いているファイルが保存されるパス
奴隷ID	デバイス識別コード
