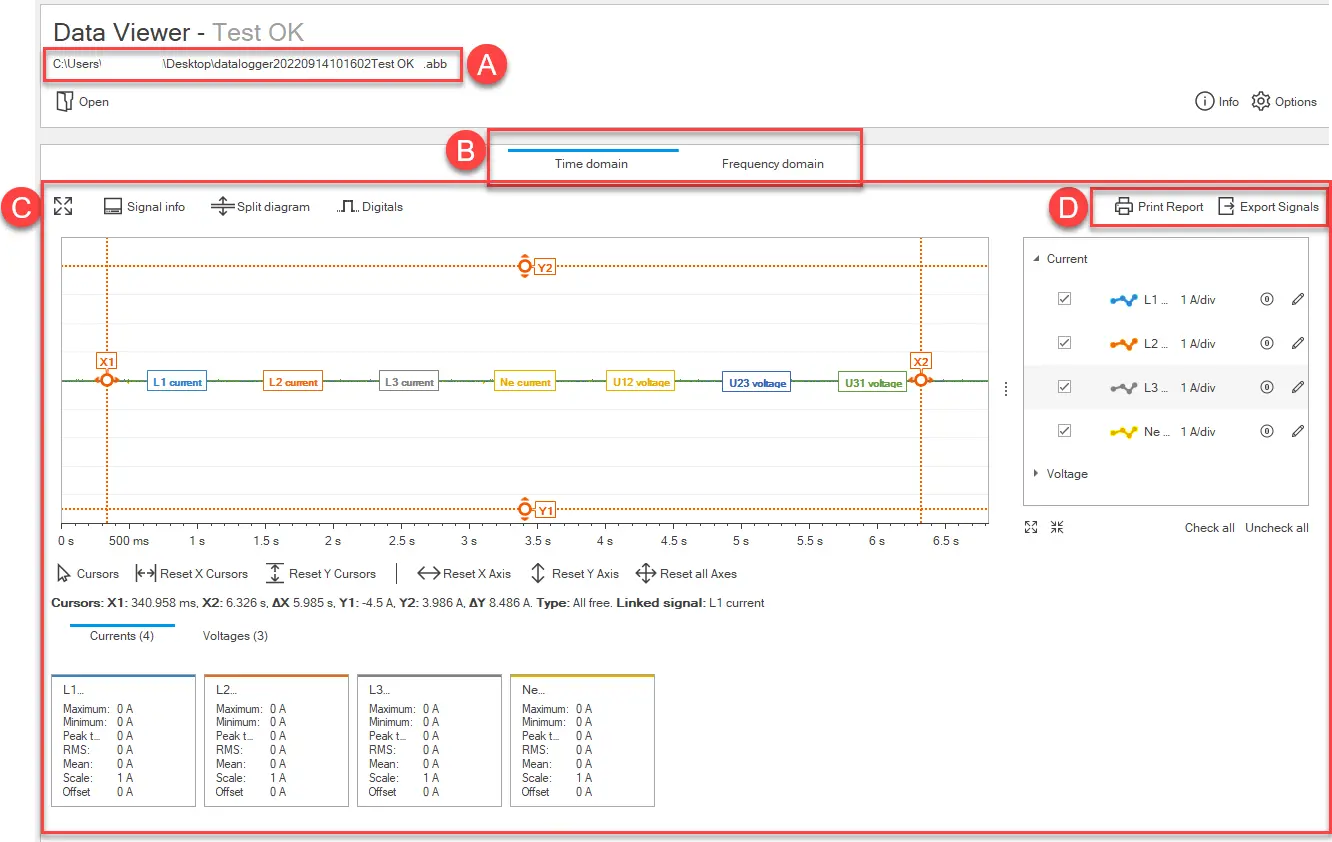

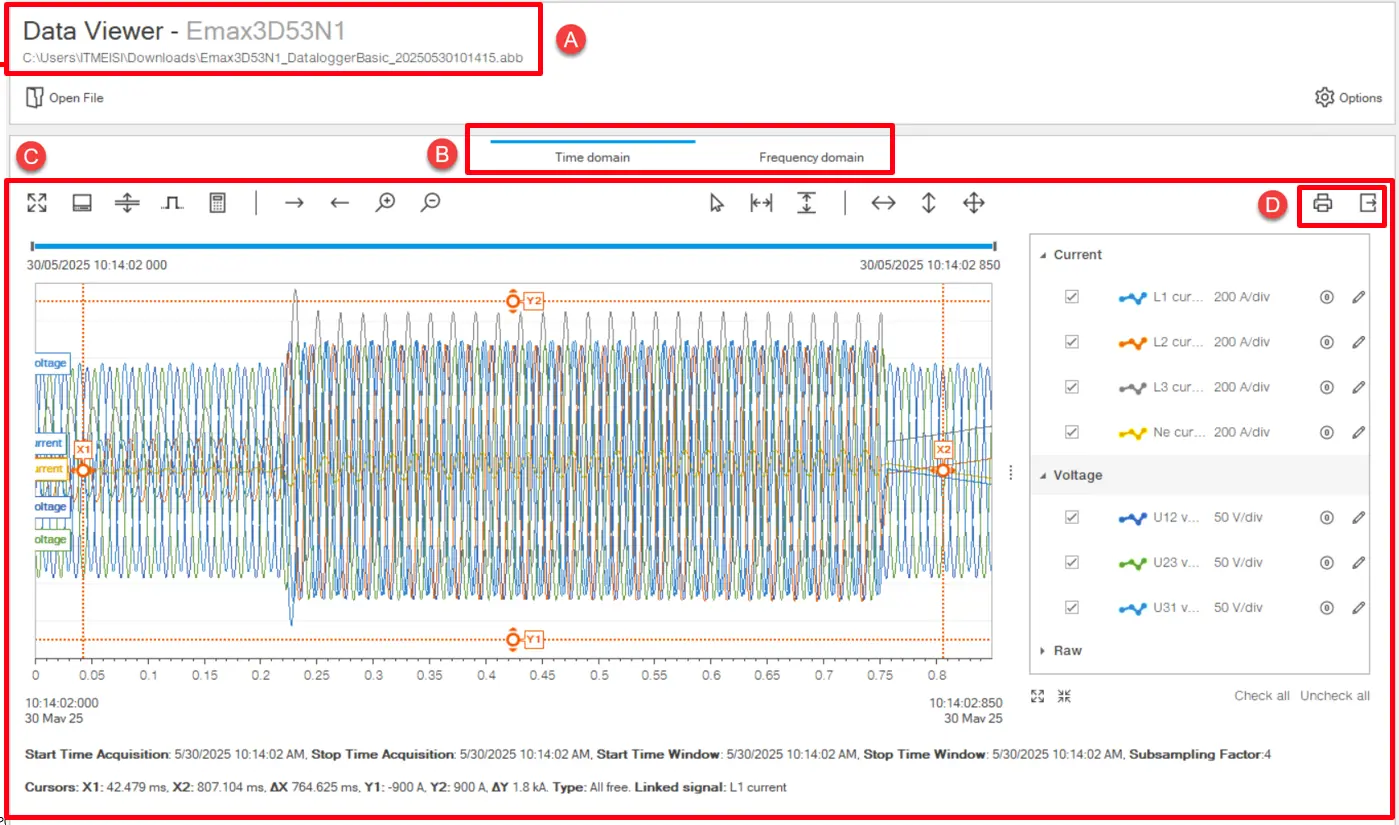

Oblasť zobrazenia dát. Obsah závisí od typu grafu vybraného v [B].
D
Akčné tlačidlá:
Tlačová správa: generuje súborovú správu s informáciami o súbore, grafom s aktuálne zobrazenými signálmi a podrobnými hodnotami prúdu a napätia. Správu je možné uložiť v .pdf formáte alebo vytlačiť.
Exportné signály: exportuje vybrané prúdy, napätia a digitálne signály v .csv formáte.

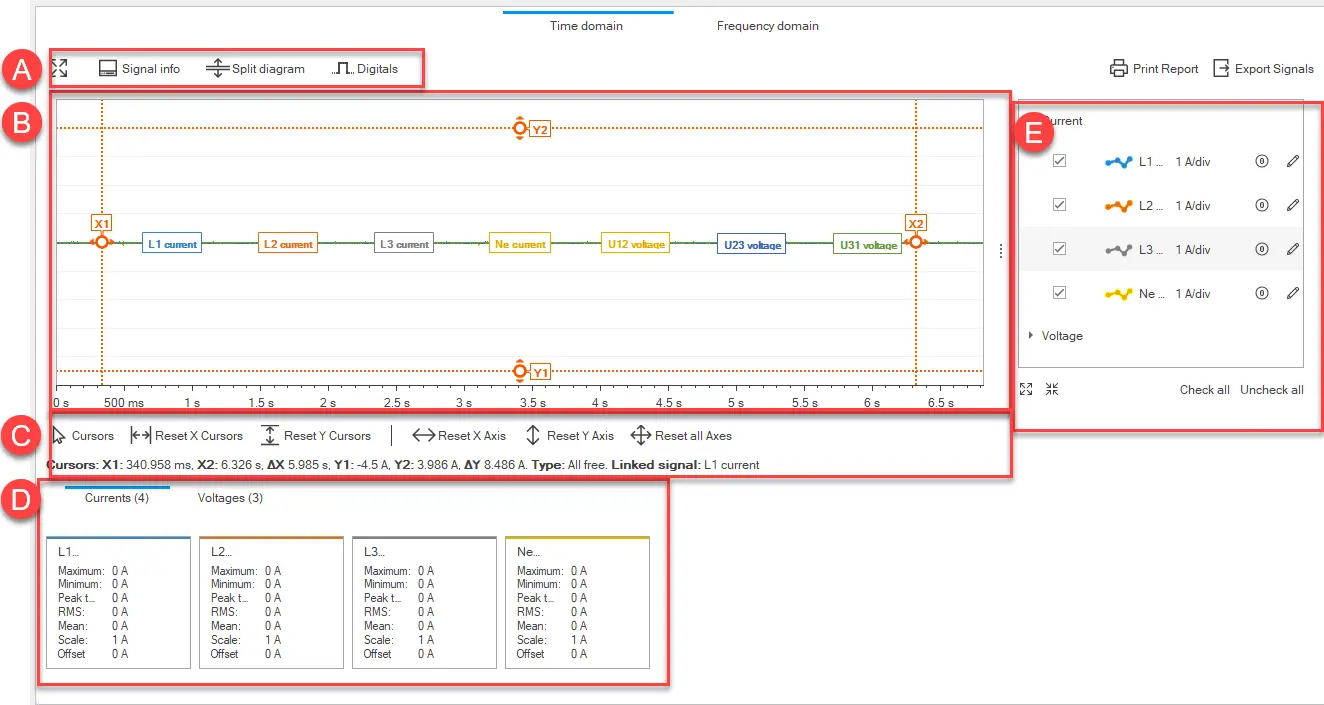

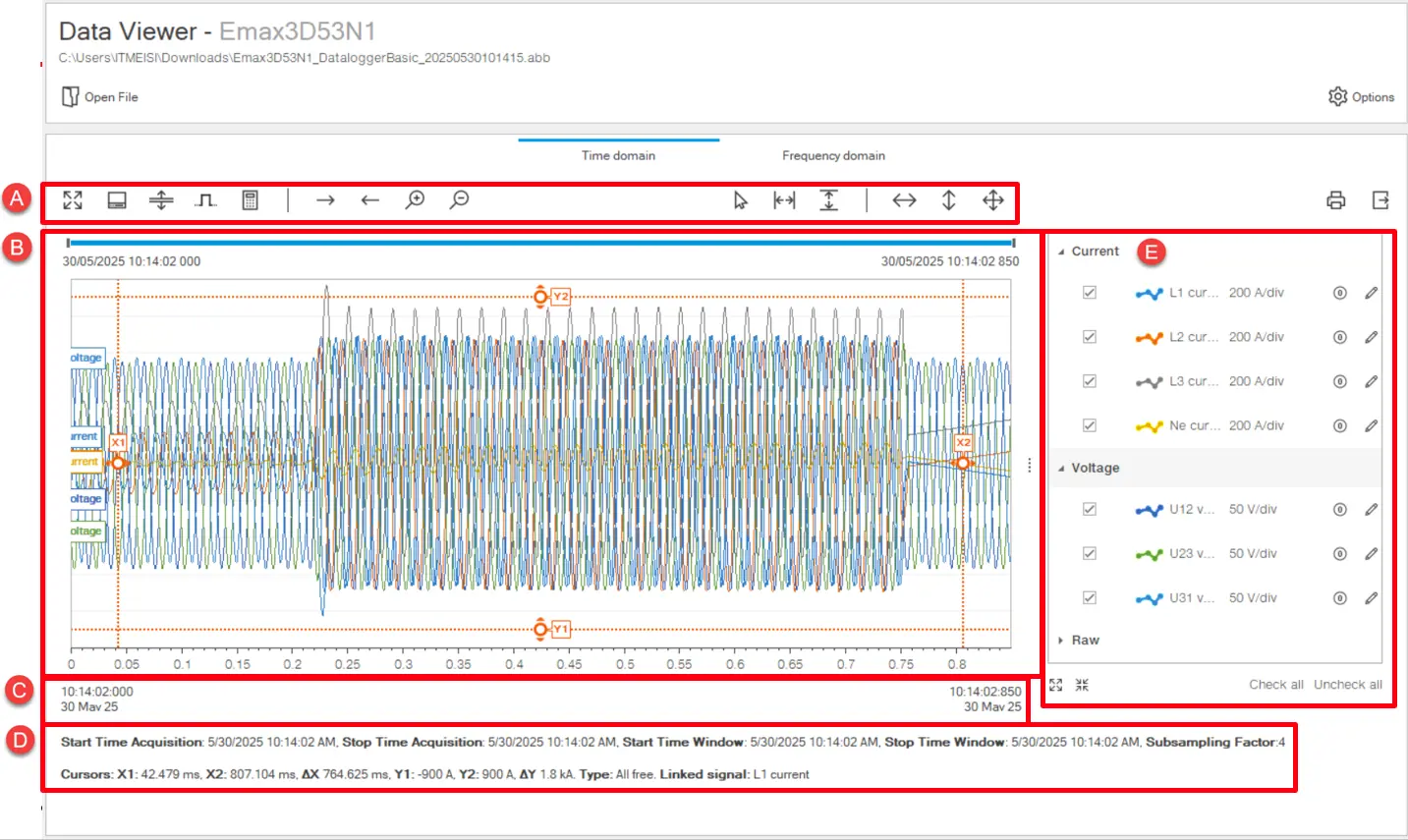

Časová doména
Popis
časti
A
Akčné tlačidlá patria do 4 rôznych kategórií;
Operácie súvisiace so signálnym oknom
: rozširuje plochu zobrazenia grafu na stránke.
Informácie o signáli: zobrazujú/skrývajú informácie o prúdoch/napätiach v spodnej časti okna.
Rozdelený diagram: oddeľuje/spája grafy prúdových a napäťových signálov.
Zobraziť digitálne signály: umožňuje vám vybrať, aké typy digitálnych udalostí sa zobrazia na grafe.
Upraviť výraz signálu:
Operácie viditeľnosti signálu
Pohyb doprava - Pohyb doľava: Tlačidlá na presun vybraného signálu v okne.
Priblíženie - Oddialenie: Tlačidlá na priblíženie - oddialenie signálu v okne.
Operácie súvisiace s kurzorom:
Kurzory: Na prispôsobenie nastavenia kurzora, aby bolo možné nastaviť prepojený signál, typ trate a deltu.
Resetovať kurzor X - Resetovať kurzor Y: Tlačidlá na resetovanie prednastavených kurzorov.
Operácie súvisiace s osi:
Resetovať os X - Resetovať os Y: Tlačidlá na resetovanie prednastavenej osi v grafe.
Resetovať všetky osi: Tlačidlo na resetovanie všetkých prednastavených osí v grafe.
B
Graf s vlnovými priebehmi napätia a prúdu zaznamenanými v čase. Ak je nastavený, zobrazuje aj digitálne signály udalostí.
C
Súvisiace skutočné informácie o dátume a čase zaznamenaného súboru.
D
Dynamicky sa meniaca informačná záložka súvisiaca s časovým oknom a kurzorom.
E
Menu na zobrazenie/skrytie prúdu, napätia a digitálnych signálov v grafe:
: umožňuje zmeniť spôsob, akým sa signál zobrazuje v grafe
: umožňuje resetovať posuny

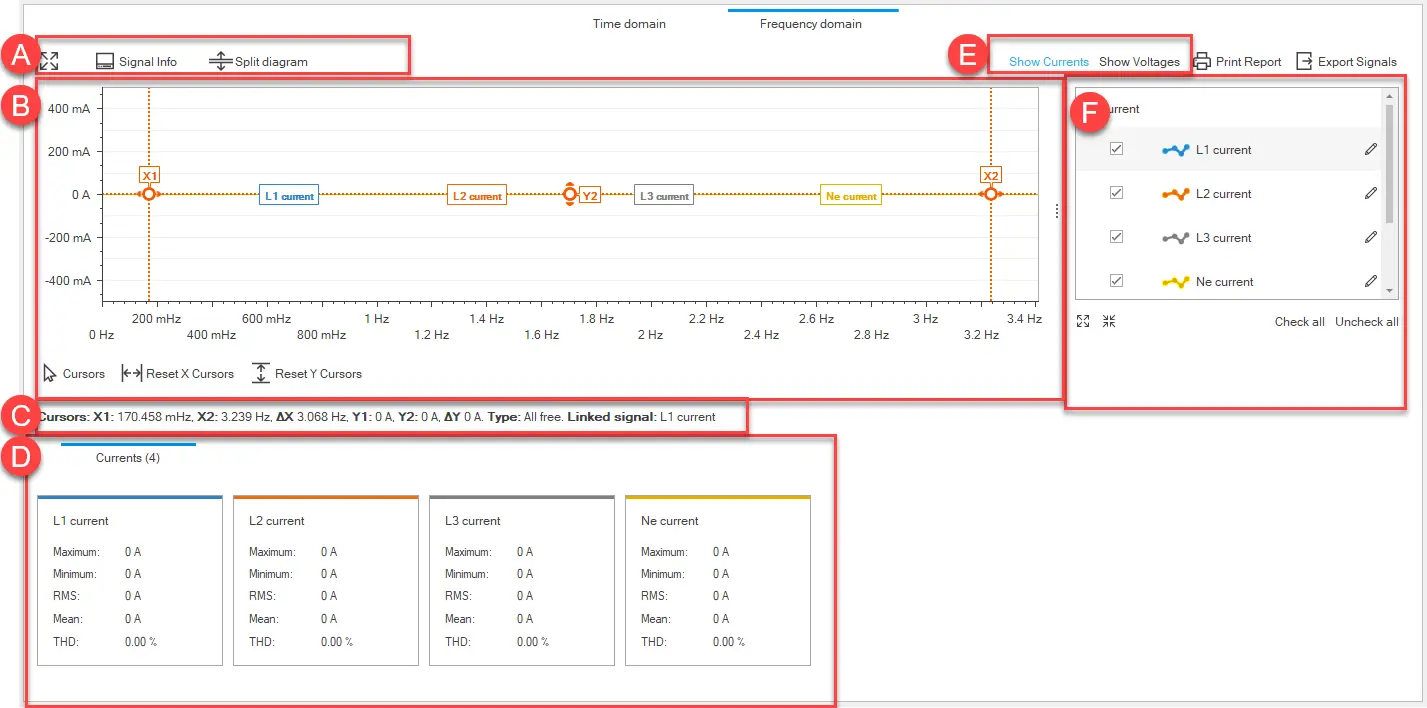

Frekvenčná doména
Popis
časti
A
Akčné tlačidlá:
: rozširuje plochu zobrazenia grafu na stránke.
Informácie o signáli: zobrazujú/skrývajú informácie v [D].
Rozdelený diagram: oddeľuje/spája grafy prúdových a napäťových signálov.
B
Graf so zaznamenaným harmonickým spektrom napätia a prúdu. Závisí to od toho, čo je vybrané v [E].
C
Tlačidlá na nastavenie kurzora.
D
Podrobné hodnoty prúdov/napätí zobrazené v grafe.
E
Tlačidlá na zobrazenie prúdov alebo napätí v grafe.
F
Menu na zobrazenie/skrytie prúdových/napäťových signálov v grafe:
: umožňuje zmeniť spôsob, akým sa signál zobrazuje v grafe
Informácie o súbore
Prvok
Popis
Názov jednotky
Typ zariadenia
Názov štítku pre istič
Prispôsobený názov zariadenia
Dátum
Dátum a čas, kedy bol súbor zaznamenaný na zariadení
Vzorkovacia frekvencia
Vzorkovacia frekvencia
Frekvencia siete
Štandardná frekvencia elektrickej siete
Aktívna testovacia relácia
Pravda: označuje, že udalosť bola zaznamenaná počas testovacieho sedenia
Nepravda: označuje, že udalosť bola zaznamenaná so zariadením v prevádzkovom režime
: rozširuje plochu zobrazenia grafu na stránke.
: umožňuje zmeniť spôsob, akým sa signál zobrazuje v grafe
: umožňuje resetovať posuny
