Beschreibung der Funktion Die Data Viewer-Funktion ermöglicht es Ihnen, die vom Gerät heruntergeladenen Data Logger-Dateien einzusehen und die Daten zu analysieren.
Data Viewer in Ekip Connect Die folgenden Aktionen können mit dem Ekip Connect-Tool ausgeführt werden:
Öffnen Sie eine mit der Datalogger-Funktion erstellte Aufnahme.
Analysieren Sie Daten unter Berücksichtigung der Zeit oder Frequenz der einzelnen Strom- und Spannungsphasen.
Drucken Sie einen Bericht aus.
Exportiere die Daten.
Anforderungen
Zugang zur Funktion
Uneingeschränkt mit der richtigen Datalogger-Datei.
Art von Geräten, die die Funktion unterstützen
Externe Einheit für Leistungsschalter (z. B. Ekip Up)
Leistungsschalter
Gerätestatus
Jegliche
Art der Verbindung mit dem Gerät
Jegliche
>> Für weitere Details zu unterstützten Geräten und Anforderungen für jedes Gerät siehe bitte das Dokument ................ Hier erhältlich.

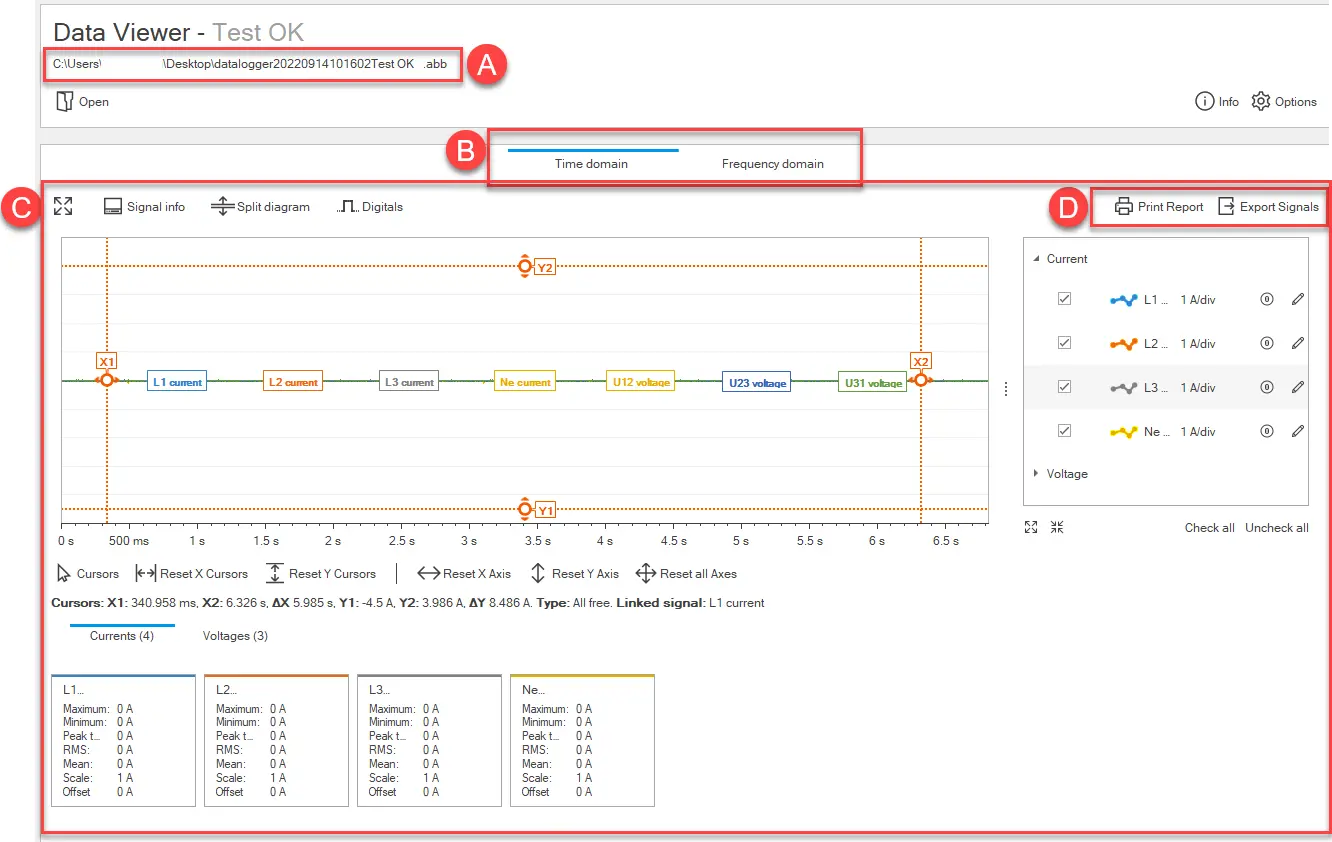

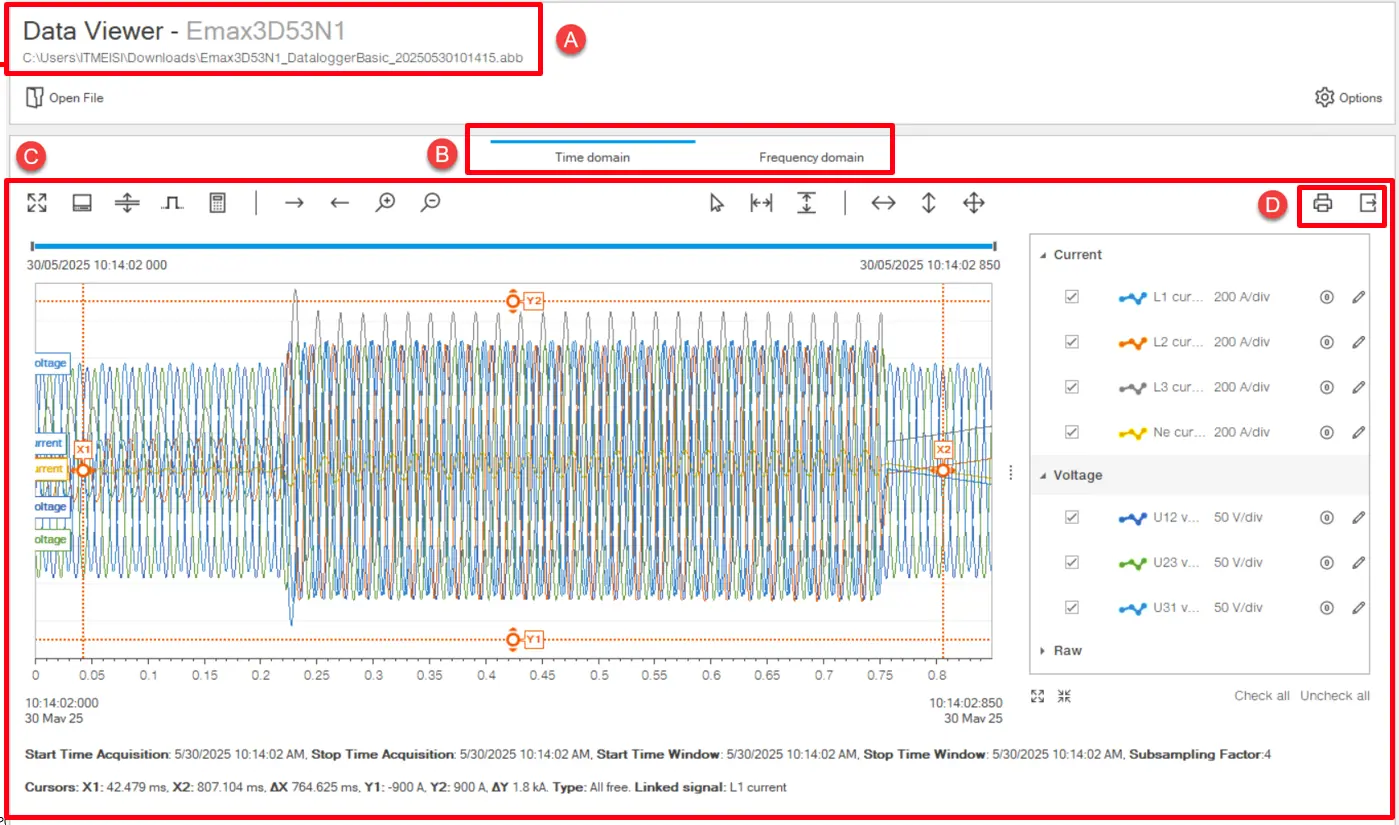

Wie es aussieht
Teil
Beschreibung
Ein
Offener Dateipfad
Offen
Button, um eine Datei zu öffnen, die zuvor über die Data Logger-Funktion heruntergeladen wurde.
Optionen
Button zur Konfiguration von Data Viewer-Einstellungen für Palette, Dicke, Fadenkreuzposition und Sichtbarkeit der Signalannotation.
Datenanzeigebereich. Der Inhalt hängt vom in [B] ausgewählten Graphen ab.
D
Aktionstasten:
Druckbericht: erzeugt den Dateibericht mit Dateiinformationen, dem Diagramm mit den aktuell angezeigten Signalen sowie detaillierten Strom- und Spannungswerten. Der Bericht kann in .pdf Format gespeichert oder ausgedruckt werden.
Exportsignale: Exportiert ausgewählte Strom-, Spannungs- und digitale Signale im .csv Format.

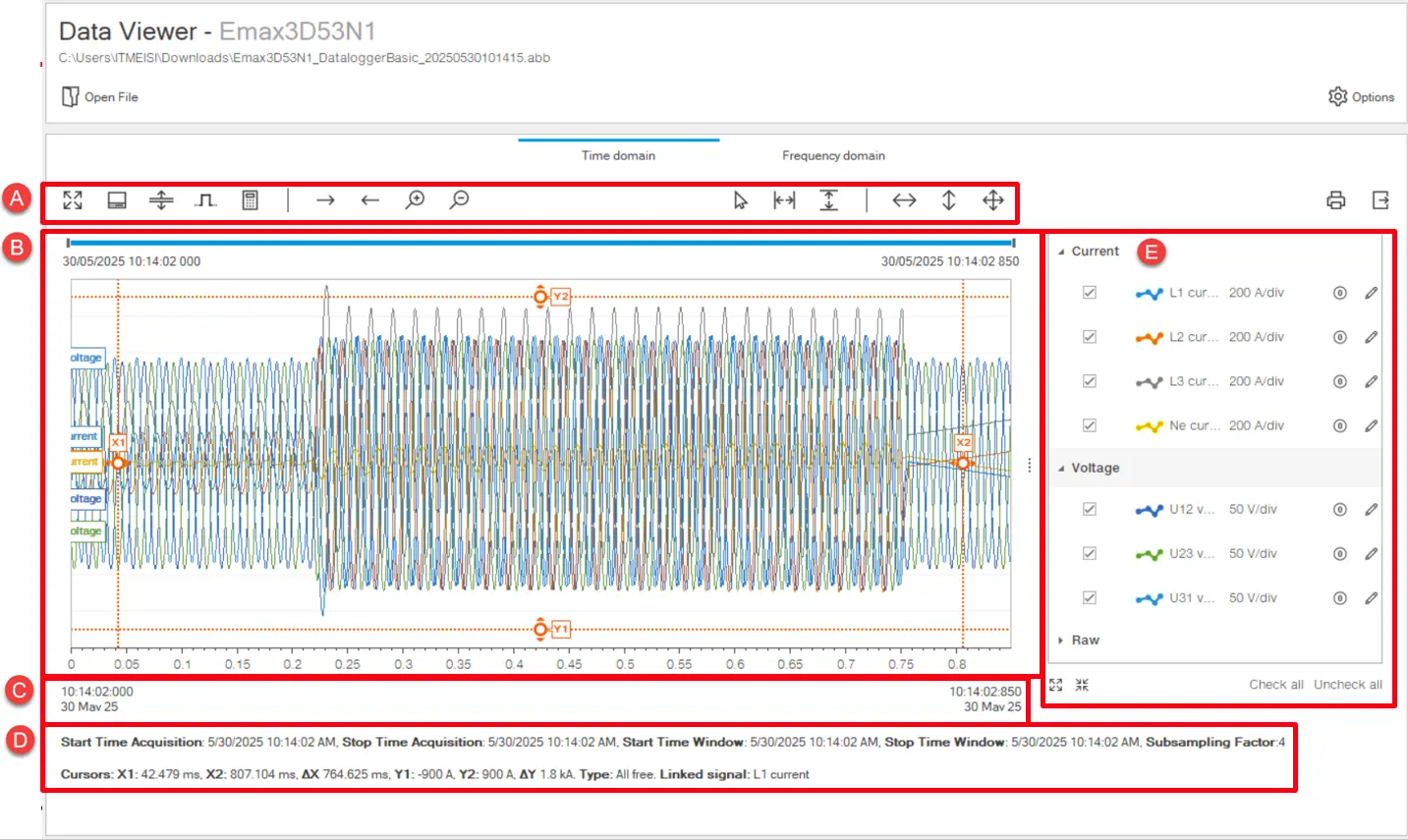

Zeitdomäne
Teilbeschreibung
Ein

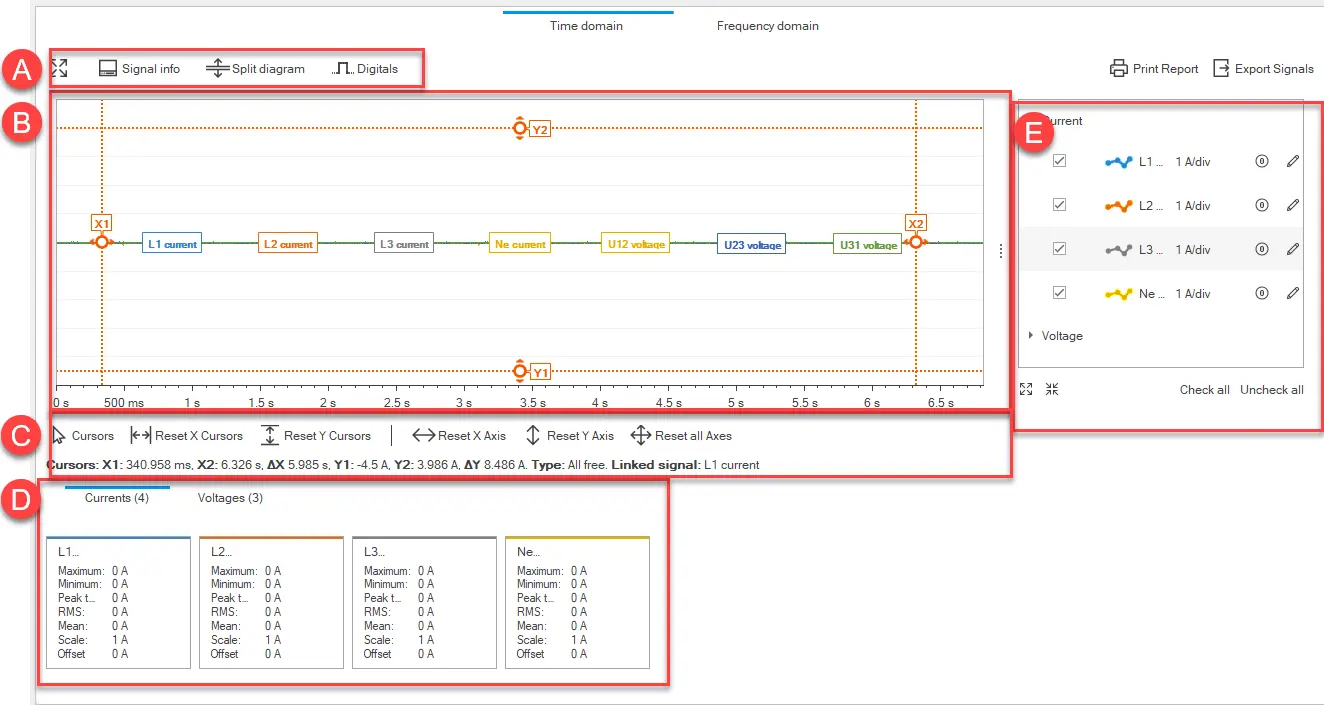

Aktionstasten in 4 verschiedenen Kategorien;
Signalfensterbezogene Operationen
: erweitert den Grafikbereich auf der Seite.
Signalinfo: Zeigt die Informationen zu Strömen / Spannungen am unteren Rand des Fensters an/verbirgt sie.
Split-Diagramm: Trennen/Zusammenfügen-Strom- und Spannungssignal-Diagramme.
Digitale Signale anzeigen: Ermöglicht es Ihnen, auszuwählen, welche Arten digitaler Ereignisse im Diagramm angezeigt werden.
Signalausdruck bearbeiten:
Signalsichtbarkeitsoperationen
Nach rechts bewegen – Nach links bewegen: Schaltflächen, um das ausgewählte Signal im Fenster zu verschieben.
Heranzoomen – herauszoomen: Buttons zum Heranzoomen – raus ausgewähltes Signal im Fenster.
Cursorbezogene Operationen:
Cursors: Um die Cursoreinstellung so anzupassen, dass man verknüpftes Signal, Spurtyp und Delta einstellen kann.
X-Cursor zurücksetzen – Y-Cursor zurücksetzen: Tasten zum Zurücksetzen der voreingestellten Cursor.
Achsenbezogene Operationen:
X-Achse zurücksetzen – Y-Achse zurücksetzen: Schaltflächen zum Zurücksetzen der voreingestellten Achse im Diagramm.
Alle Achsen zurücksetzen: Knopf, um alle voreingestellten Achsen im Diagramm zurückzusetzen.
B
Graph mit über die Zeit aufgezeichneten Spannungs- und Stromwellenformen. Wenn eingestellt, zeigt es auch digitale Ereignissignale an.
C
Verwandte tatsächliche Datums- und Uhrzeitinformationen der aufgezeichneten Datei.
D
Dynamisch ändernde Informations-Registerkarte im Zusammenhang mit Zeitfenster und Cursor.
E
Menü zur Darstellung oder Ausblendung von Strom, Spannung und digitalen Signalen im Diagramm:
: ermöglicht es, die Darstellung des Signals im Diagramm zu ändern.
: erlaubt das Zurücksetzen von Offsets
Frequenzbereich
Teilbeschreibung
Ein
Aktionstasten:
: erweitert den Grafikbereich auf der Seite.
Signalinformation: zeigt die Informationen in [D] an/verbirgt sie.
Split-Diagramm: Trennen/Zusammenfügen-Strom- und Spannungssignal-Diagramme.

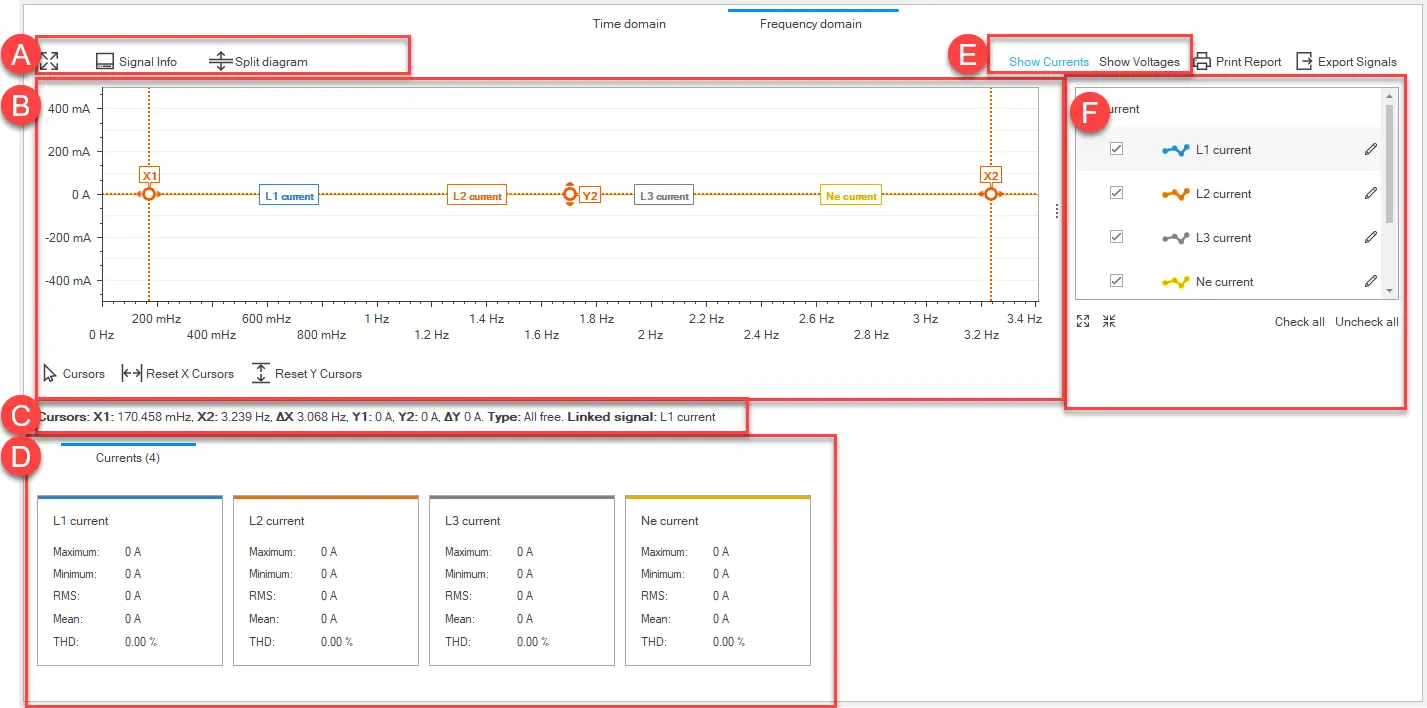

B
Diagramm mit dem aufgezeichneten Spannungs- und Stromharmonischen Spektrum. Es hängt davon ab, was in [E] ausgewählt wird.
C
Tasten, um den Cursor einzustellen.
D
Detaillierte Werte von Strömen/Spannungen werden im Diagramm dargestellt.
E
Schaltflächen, um Ströme oder Spannungen im Diagramm anzuzeigen.
F
Menü zur Darstellung/Ausblendung von Strom-/Spannungssignalen im Diagramm:
: ermöglicht es, die Darstellung des Signals im Diagramm zu ändern.
Dateiinformationen
Element
Beschreibung
Einheitsname
Gerätetyp
Name des Leistungsschalter-Tags
Individueller Name des Geräts
Datum
Datum und Uhrzeit, an dem die Datei auf dem Gerät aufgezeichnet wurde
Abtastfrequenz
Abtastfrequenz
Netzfrequenz
Standardfrequenz des elektrischen Netzes
Aktive Testsitzung
True: zeigt an, dass das Ereignis während einer Testsitzung aufgezeichnet wurde
Falsch: zeigt an, dass das Ereignis mit dem Gerät im Betriebsmodus aufgezeichnet wurde
: erweitert den Grafikbereich auf der Seite.
: ermöglicht es, die Darstellung des Signals im Diagramm zu ändern.
: erlaubt das Zurücksetzen von Offsets
