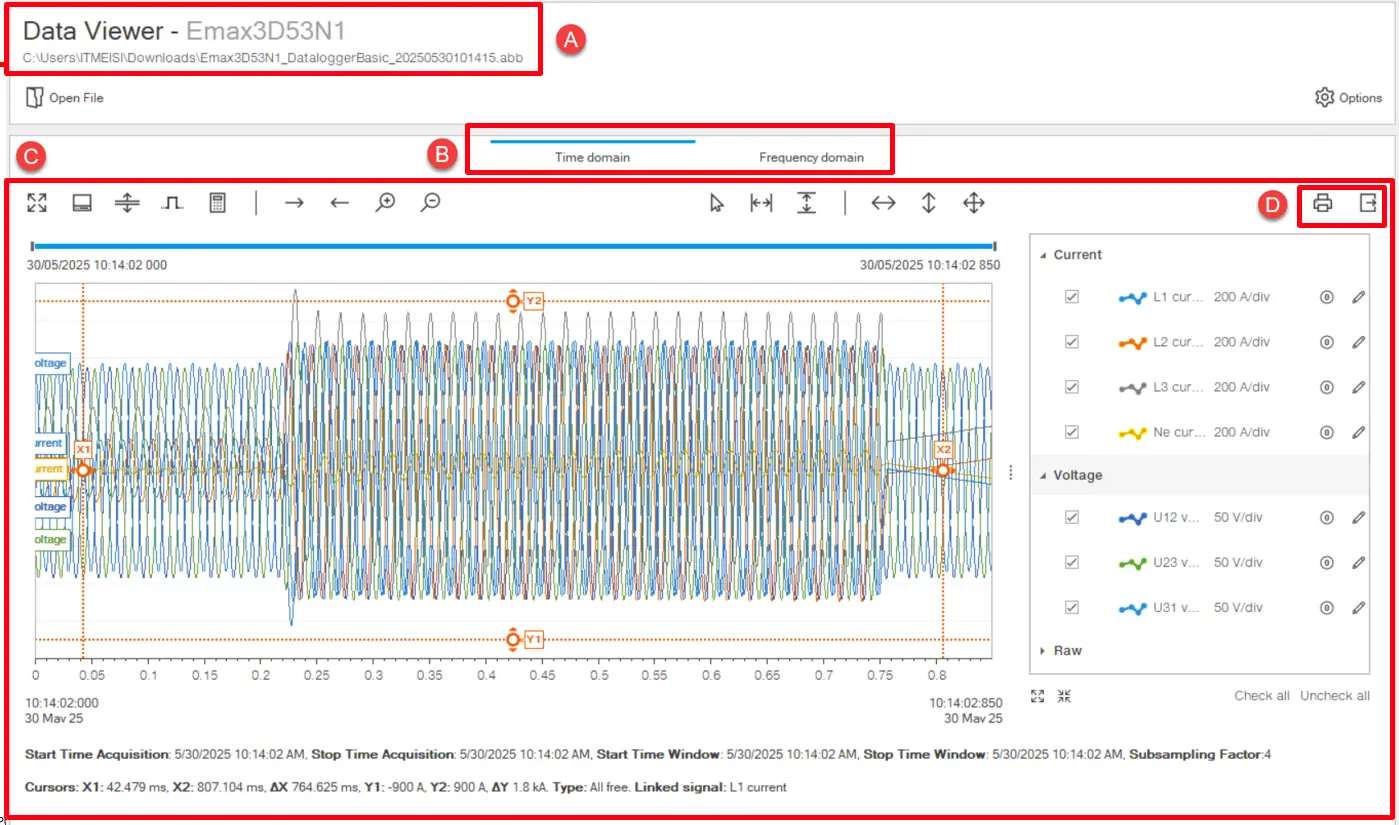

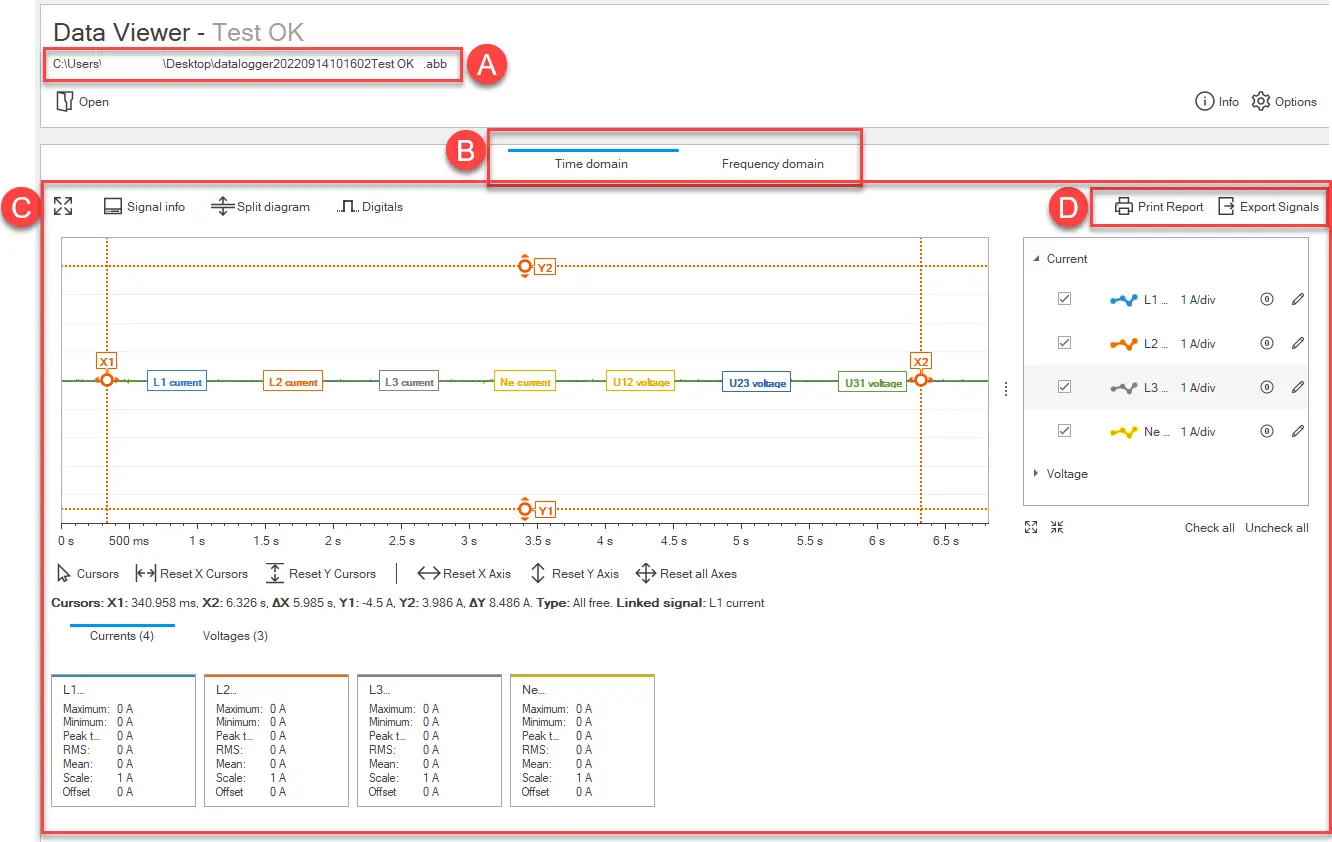

Площ за показване на данни. Съдържанието зависи от типа граф, избран в [B].
D
Бутони за действие:
Print Report: генерира файловия отчет с информация за файла, графиката с текущо показаните сигнали и подробни стойности за ток и напрежение. Докладът може да бъде запазен в .pdf формат или отпечатан.
Експортни сигнали: експортира избрани ток, напрежение и цифрови сигнали в .csv формат.

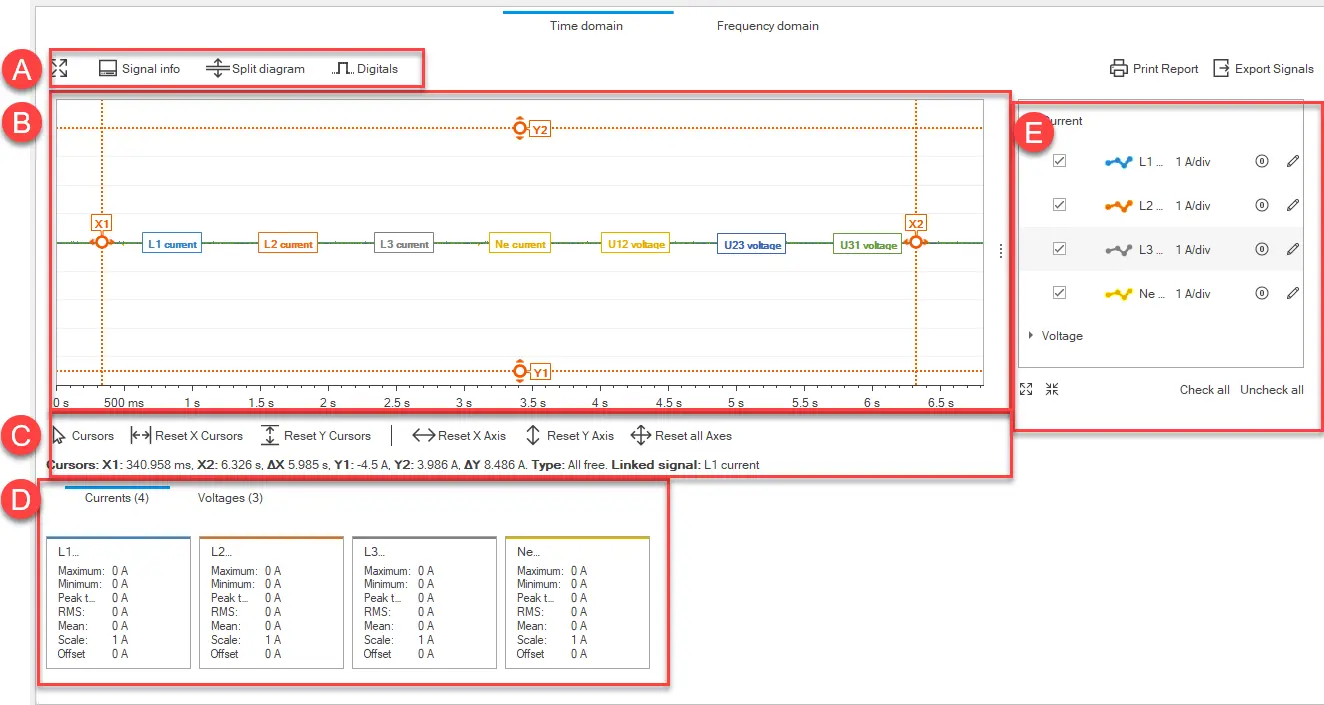

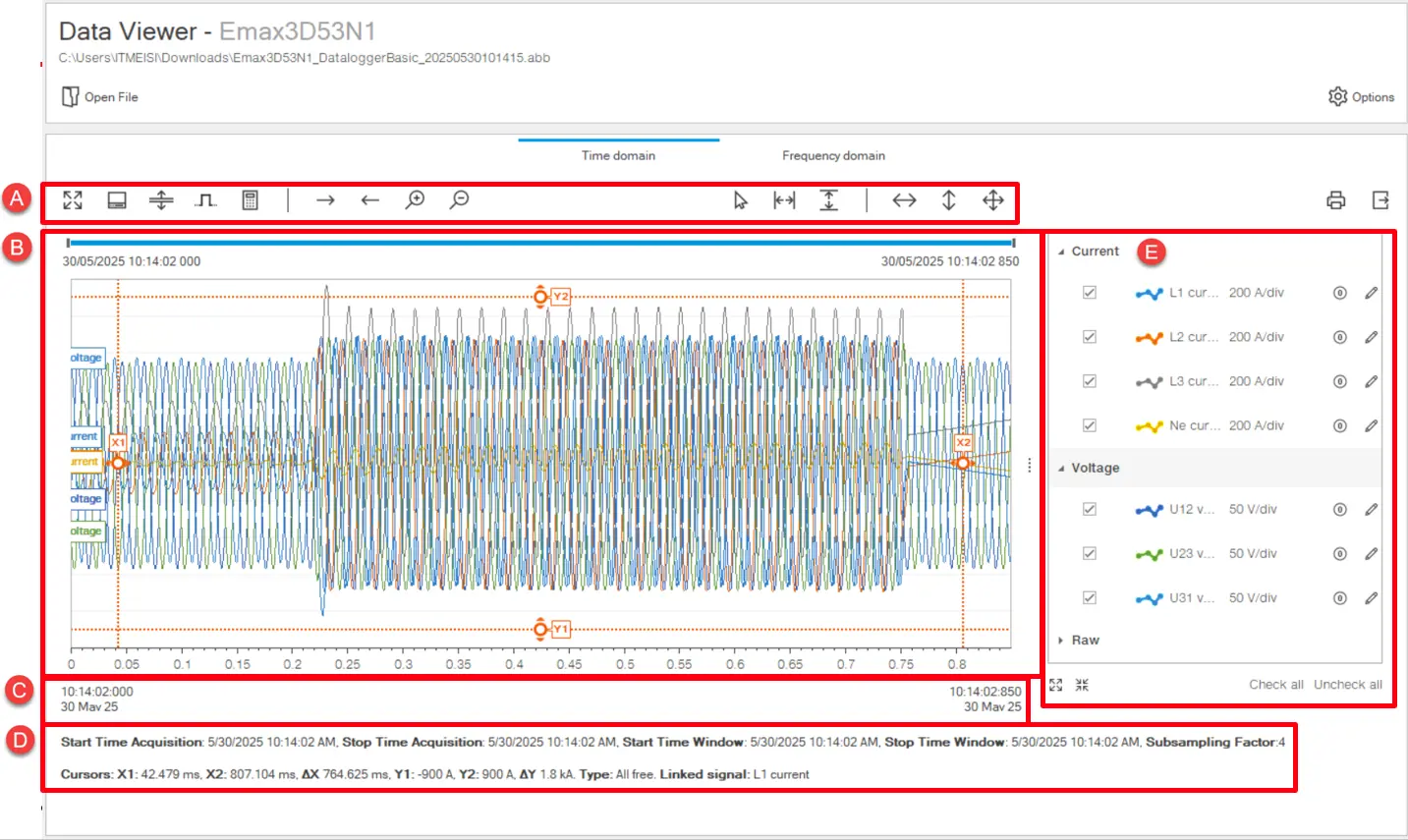

Времева област
Описание на частта
Една
Зоната на бутоните за действие в 4 различни категории;
Операции, свързани със Signal Window
: разширява областта за графика на страницата.
Информация за сигнала: показва/скрива информацията за токове/напрежения в долната част на прозореца.
Разделена диаграма: разделя/слива графи на сигналите ток и напрежение.
Показване на цифрови сигнали: позволява ви да избирате кои типове цифрови събития да показвате на графиката.
Редакция на израза на сигнала:
Операции по видимост на сигнала
Премести се надясно - Премести се наляво: Бутони за преместване на избран сигнал в прозореца.
Увеличаване - Отдалечаване: Бутони за увеличаване - излизане на избрания сигнал в прозореца.
Операции, свързани с курсора:
Курсори: За персонализиране на настройката на курсора така, че да може да се задават свързан сигнал, тип трака и делта.
Reset X курсор - Reset Y курсор: Бутони за нулиране на предварително зададени курсори.
Операции, свързани с оста:
Нулиране на оста X - Нулиране на оста Y: Бутони за нулиране на предварително зададената ос съответно в графа.
Нулиране на всички оси: Бутон за нулиране на всички предварително зададени оси в графа.
B
Графика с вълнови форми на напрежение и ток, записани във времето. Ако е настроена, се показват и цифрови сигнали за събития.
C
Свързана информация за реалната дата и час на записаното досие.
D
Динамично сменя информационен таб, свързан с времевия прозорец и курсора.
E
Меню за показване/скриване на ток, напрежение и цифрови сигнали в графиката:
: ви позволява да променяте начина, по който сигналът се показва в графиката
: позволява нулиране на офсетите

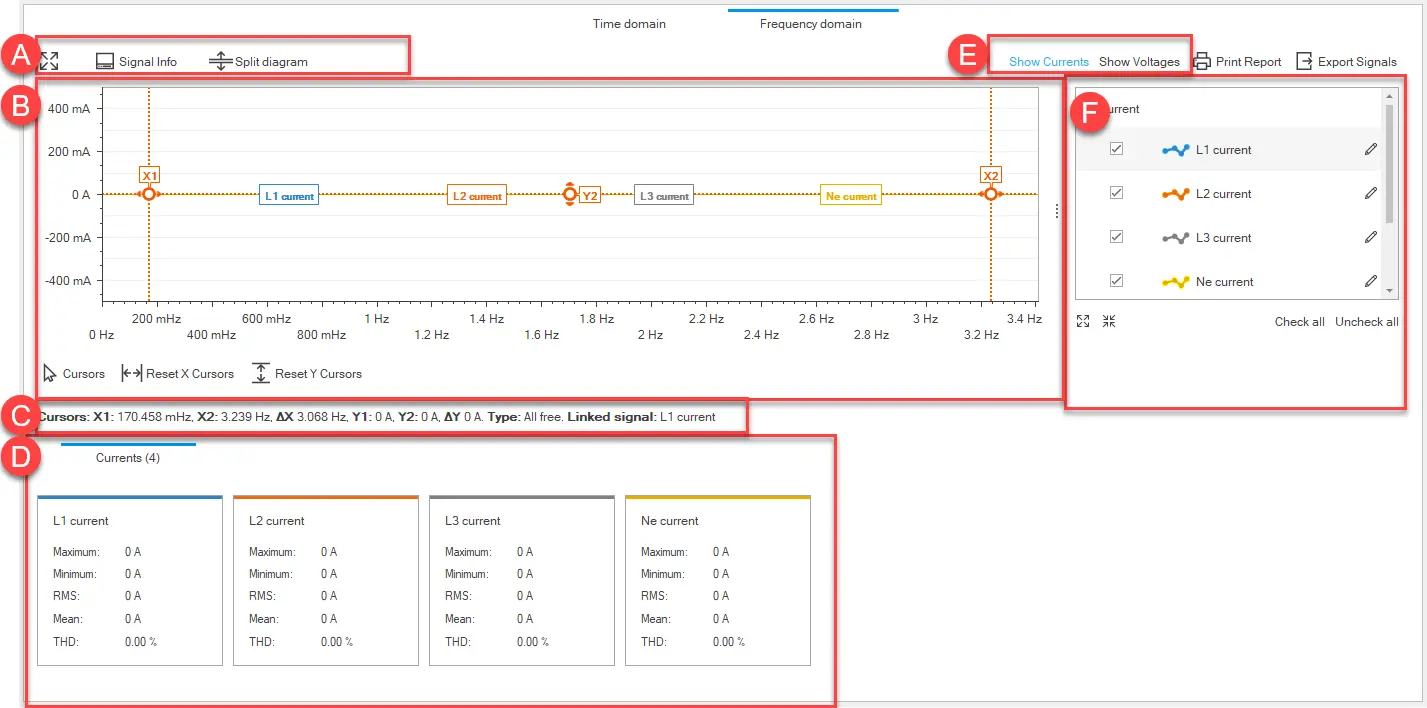

Честотна област
Описание на частта
Една
Бутони за действие:
: разширява областта за графика на страницата.
Информация за сигнала: показва/скрива информацията в [D].
Разделена диаграма: разделя/слива графи на сигналите ток и напрежение.
B
График с записания хармоничен спектър на напрежение и ток. Зависи какво е избрано в [E].
C
Бутони за настройка на курсора.
D
Подробни стойности на токове/напрежения, показани в графиката.
E
Бутони за показване на токове или напрежения в графиката.
F
Меню за показване/скриване на ток/напрежение сигнали в графиката:
: ви позволява да променяте начина, по който сигналът се показва в графиката
Информация за файла
Елемент
Описание
Име на единицата
Тип устройство
Име на етикет за прекъсвачи
Персонализирано име на устройството
Дата
Дата и час, когато файлът е записан на устройството
Честота на семплиране
Честота на семплиране
Честота на мрежата
Стандартна честота на електрическата мрежа
Активна тестова сесия
Вярно: означава, че събитието е записано по време на тестова сесия
False: означава, че събитието е записано с устройството в режим на работа
: разширява областта за графика на страницата.
: ви позволява да променяте начина, по който сигналът се показва в графиката
: позволява нулиране на офсетите
