Opis funkcji Funkcja Data Viewer pozwala przeglądać pliki Data Logger pobrane z urządzenia i analizować dane.
Data Viewer in Ekip Connect Następujące działania można wykonać za pomocą narzędzia Ekip Connect:
Otwórz nagranie utworzone za pomocą funkcji Datalogger.
Analizuj dane w odniesieniu do czasu lub częstotliwości poszczególnych faz prądu i napięcia.
Wydrukuj raport.
Eksportuj dane.
Wymagania
Dostęp do funkcji
Nieograniczone z odpowiednim plikiem rejestrującym dane.
Typy urządzeń obsługujących tę funkcję
Zewnętrzna jednostka do wyłączników (np. Ekip Up)
Wyłączniki nadprądowe
Status urządzenia
Jakikolwiek
Typ połączenia z urządzeniem
Jakikolwiek
>> Aby uzyskać więcej informacji o obsługiwanych urządzeniach i wymaganiach dla każdego z nich, prosimy zapoznać się z dokumentem ................ dostępne tutaj.

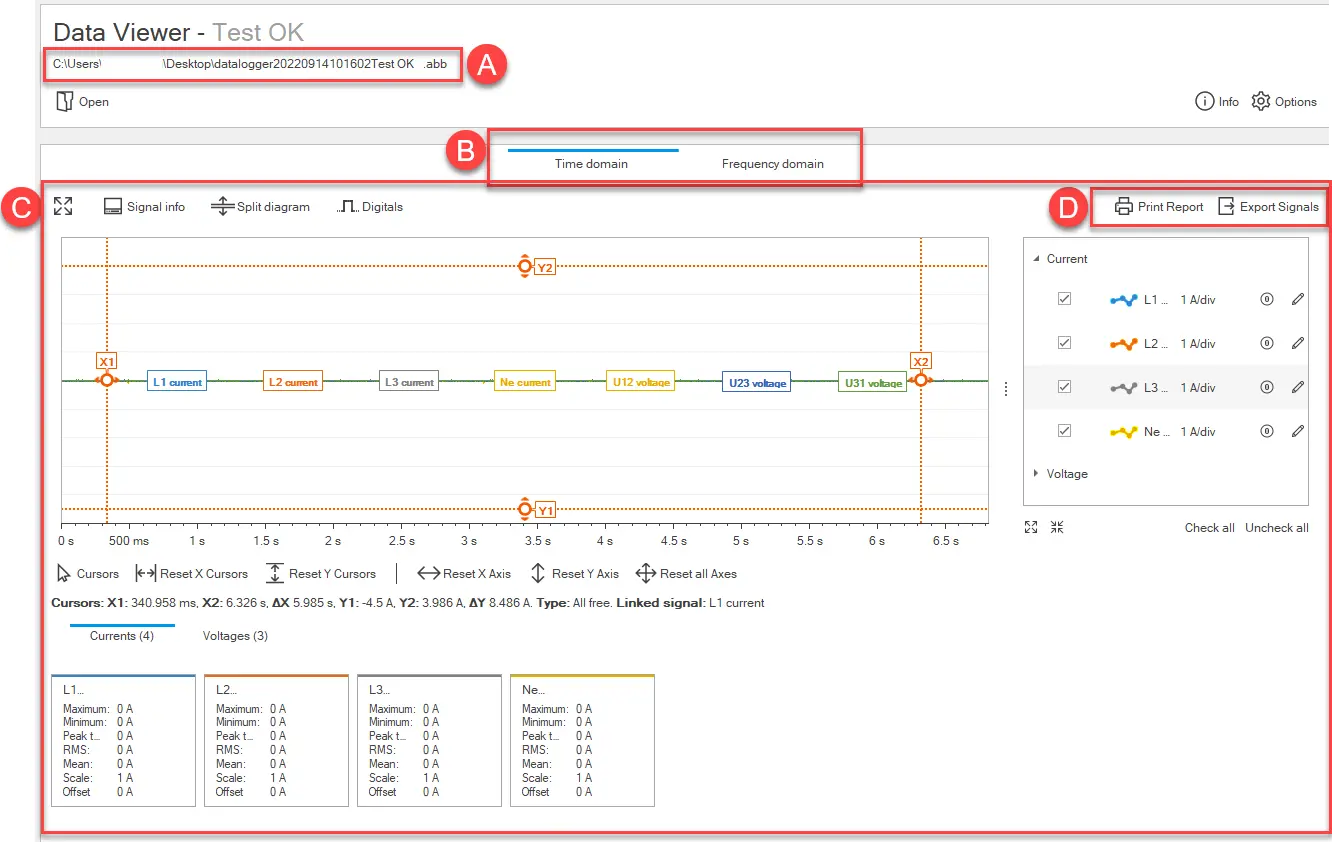

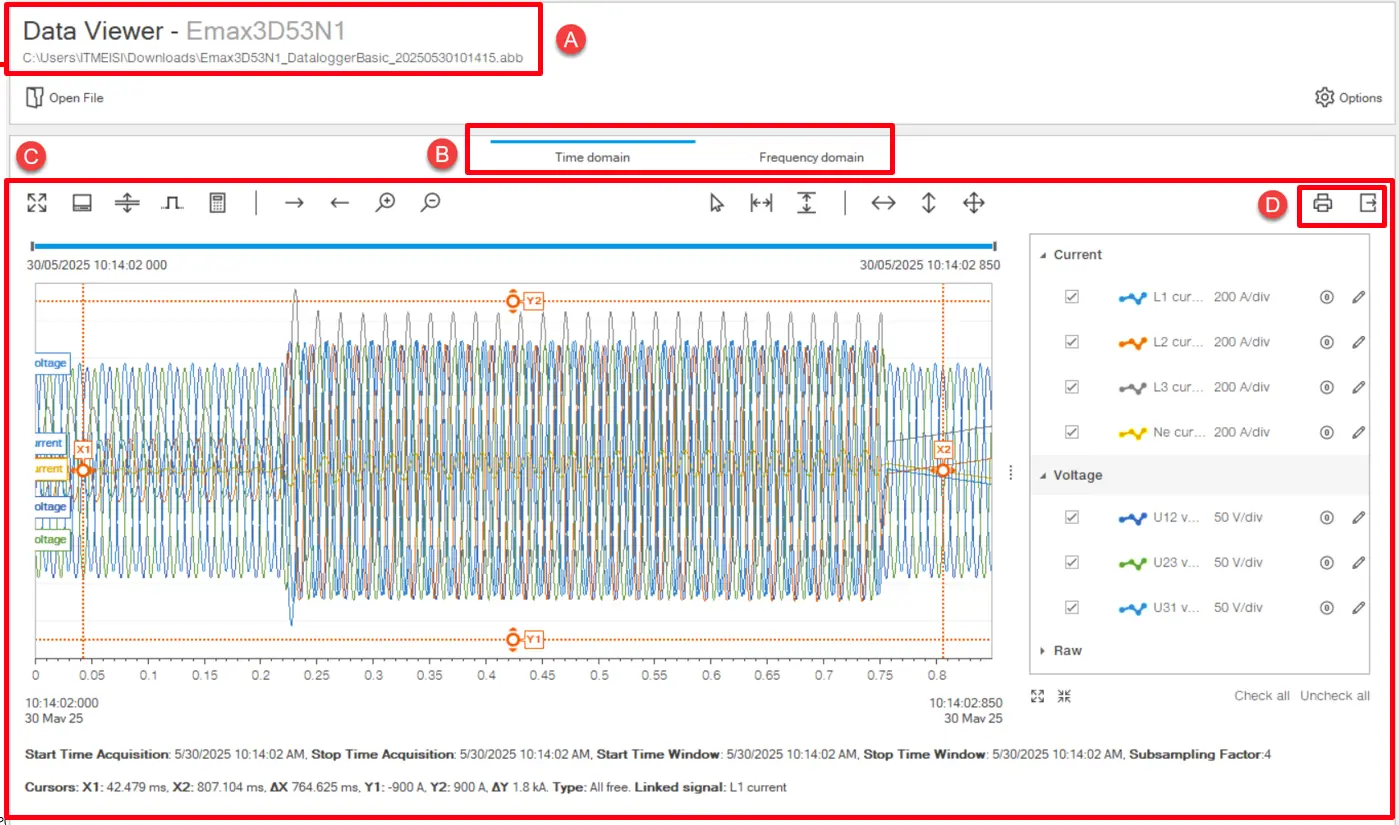

Jak to wygląda
Część
Opis
A
Otwórz ścieżkę do pliku
Otwierać
Przycisk do otwarcia pliku wcześniej pobranego za pomocą funkcji Data Logger.
Opcje
Przycisk do konfiguracji ustawień Przeglądacza Danych dla palety, grubości, pozycji celownika oraz widoczności adnotacji sygnału.
B
Menu do wyboru typu grafiki, którą ma się wyświetlać:
Obszar wyświetlania danych. Treść zależy od typu wykresu wybranego w [B].
D
Przyciski akcji:
Print Report: generuje raport pliku z informacjami o pliku, wykresem z aktualnie wyświetlanymi sygnałami oraz szczegółowymi wartościami prądu i napięcia. Raport można zapisać w .pdf formacie lub wydrukować.
Eksport sygnałów: eksportuje wybrane prądy, napięcia i sygnały cyfrowe w .csv formacie.

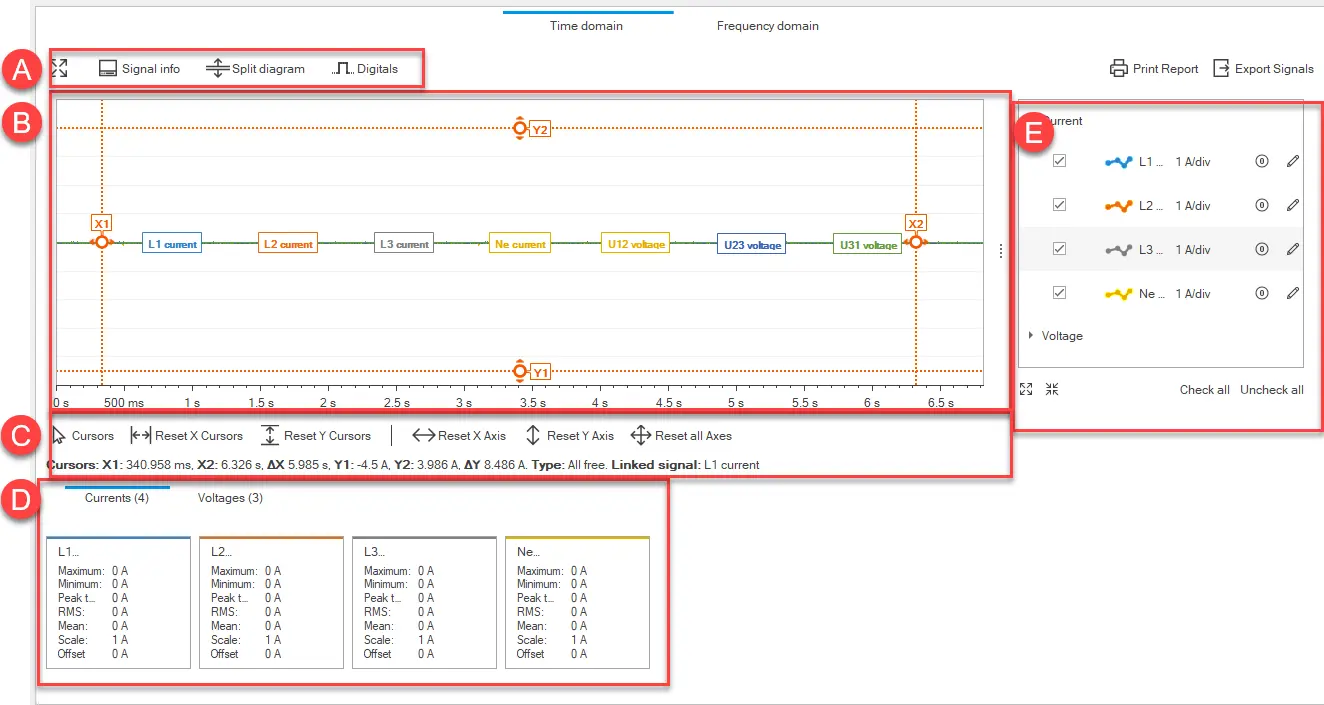

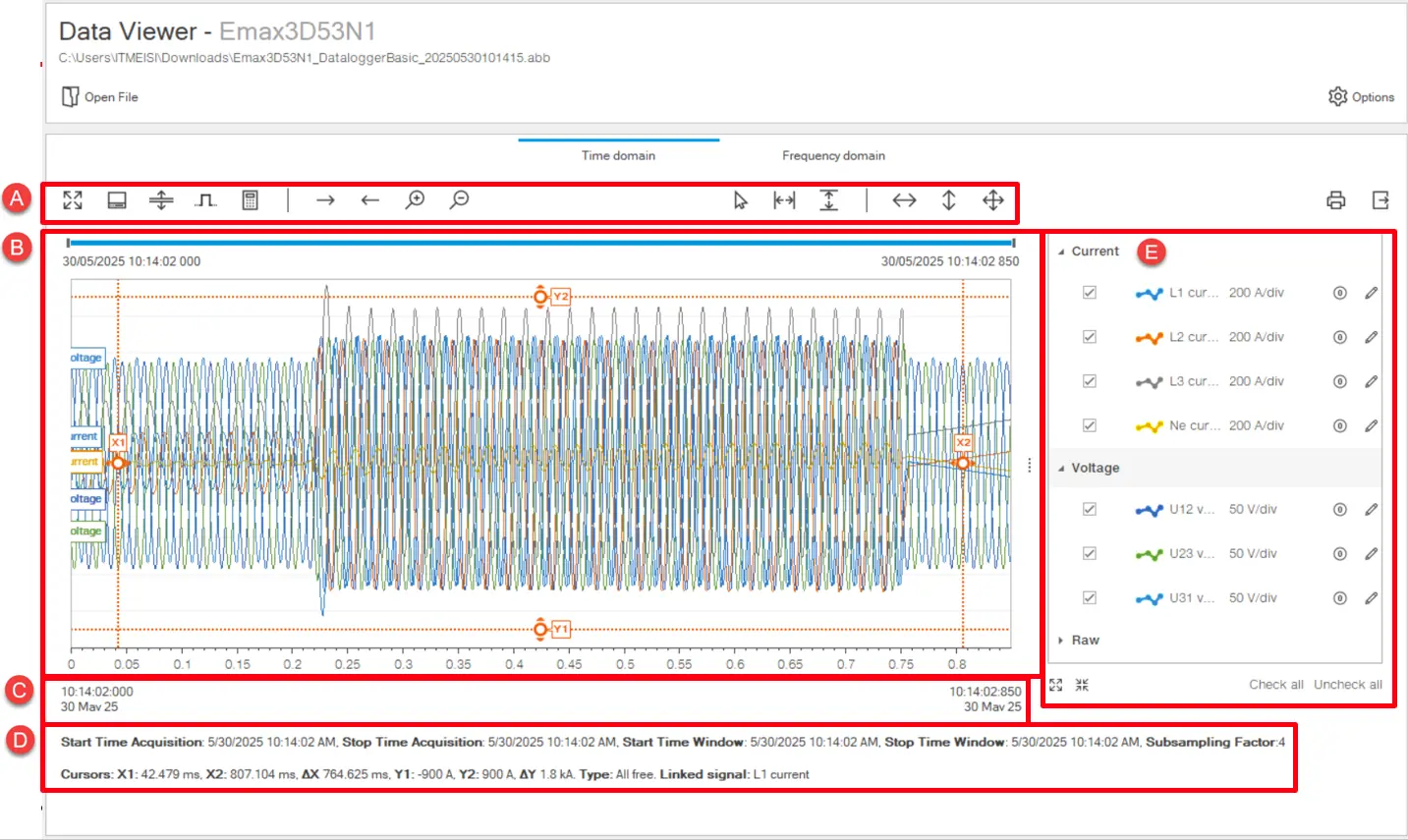

Dziedzina czasu
Opis
części
A
Przyciski akcji należą do 4 różnych kategorii;
Operacje związane z Okna Sygnału
: rozszerza obszar wyświetlania wykresu na stronie.
Informacje o sygnale: wyświetla/ukrywa informacje o prądach/napięciach na dole okna.
Schemat podziału: rozdziela/łączy grafy sygnału prądowego i napięciowego.
Pokazuj sygnały cyfrowe: pozwala wybrać, jakie typy zdarzeń cyfrowych wyświetlić na wykresie.
Edytuj wyrażenie sygnału:
Operacje widoczności sygnałów
Przesuń się w prawo – Przesuń się w lewo: Przyciski do przesunięcia wybranego sygnału w oknie.
Przybliżanie - Oddalanie: Przyciski do przybliżania - wybrany sygnał w oknie.
Operacje związane z kursorem:
Kursory: Do dostosowania ustawień kursora, aby móc ustawić powiązany sygnał, typ toru i różnicę.
Resetowanie kursora X - Resetowanie kursora Y: Przyciski do resetowania gotowych kursorów.
Operacje związane z Osią:
Reset osi X - Reset osi Y: Przyciski do resetowania odpowiednio ustawionej osi na wykresie.
Reset wszystkich osi: Przycisk do resetowania wszystkich gotowych osi na wykresie.
B
Wykres z przebiegami napięcia i prądu rejestrowanymi w czasie. Jeśli jest ustawiony, wyświetla także cyfrowe sygnały zdarzeń.
C
Powiązane rzeczywiste dane i godziny zarejestrowanego pliku.
D
Dynamicznie zmieniająca się zakładka informacji związana z czasem i kursorem.
E
Menu do wyświetlania/ukrywania prądu, napięcia i sygnałów cyfrowych na wykresie:
: pozwala zmienić sposób wyświetlania sygnału na wykresie
: pozwala na resetowanie przesunięcia

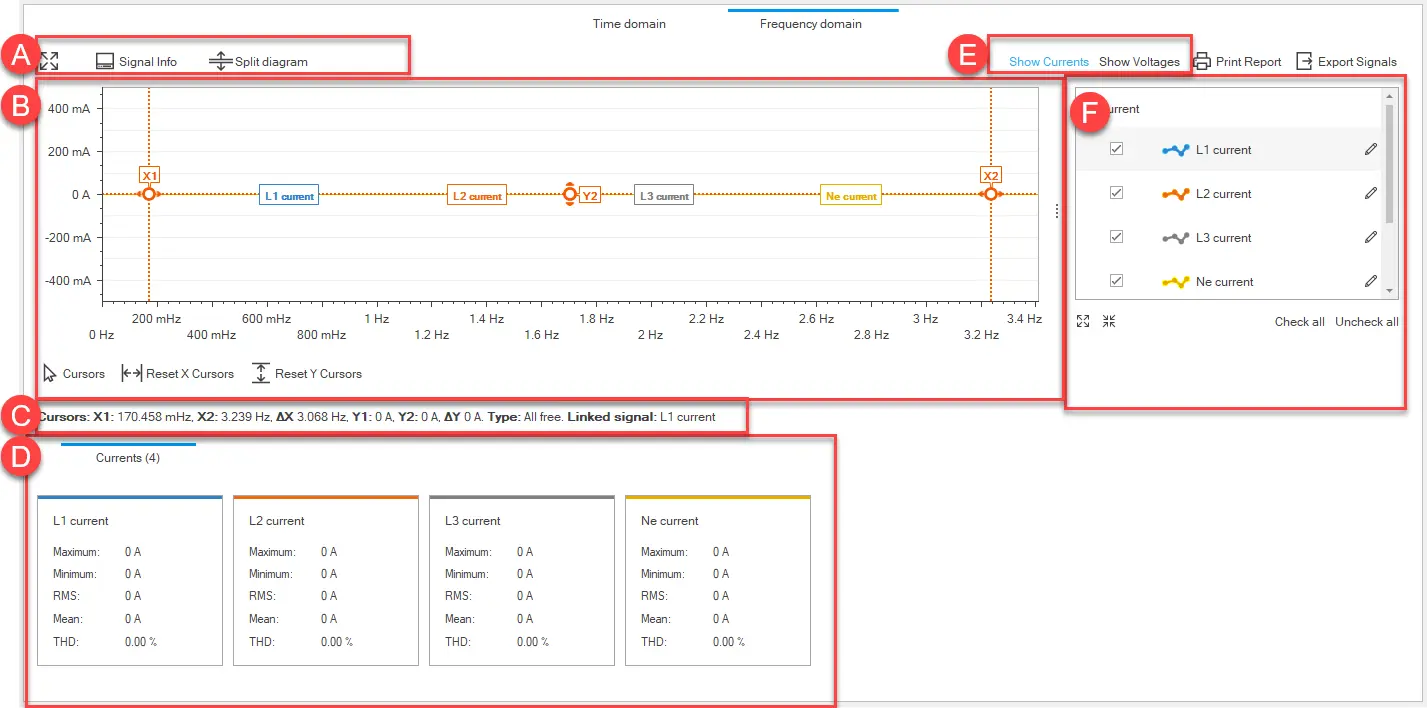

Dziedzina częstotliwości
Opis
części
A
Przyciski akcji:
: rozszerza obszar wyświetlania wykresu na stronie.
Informacje o sygnale: wyświetla/ukrywa informacje w [D].
Schemat podziału: rozdziela/łączy grafy sygnału prądowego i napięciowego.
B
Wykres z zapisanym widmem harmonicznych napięcia i prądu. To zależy od tego, co jest wybrane w [E].
C
Przyciski do ustawiania kursora.
D
Szczegółowe wartości prądów/napięć przedstawione na wykresie.
E
Przyciski do wyświetlania prądów lub napięć na wykresie.
F
Menu do wyświetlania/ukrywania sygnałów prądu/napięcia na wykresie:
: pozwala zmienić sposób wyświetlania sygnału na wykresie
Informacje o pliku
Pierwiastek
Opis
Nazwa jednostki
Typ urządzenia
Nazwa tagu wyłącznika obwodowego
Spersonalizowana nazwa urządzenia
Data
Data i godzina nagrania pliku na urządzeniu
Częstotliwość próbkowania
Częstotliwość próbkowania
Częstotliwość sieci
Standardowa częstotliwość sieci elektrycznej
Aktywna sesja testowa
Prawda: oznacza, że zdarzenie zostało zarejestrowane podczas sesji testowej
Fałsz: oznacza, że zdarzenie zostało zarejestrowane podczas pracy urządzenia
: rozszerza obszar wyświetlania wykresu na stronie.
: pozwala zmienić sposób wyświetlania sygnału na wykresie
: pozwala na resetowanie przesunięcia
