데이터 뷰어

기능에 대한 설명
데이터 Viewer 기능을 사용하면 장치에서 다운로드한 데이터 로거 파일을 보고 데이터를 분석할 수 있습니다.

Ekip Connect의 데이터 뷰어
Ekip Connect 도구에서 다음 작업을 수행할 수 있습니다.

Datalogger 기능으로 만든 녹음을 엽니다.
개별 전류 및 전압 위상의 시간 또는 주파수를 참조하여 데이터를 분석합니다.
보고서를 인쇄합니다.
데이터를 내보냅니다.

요구 사항

기능에 대한 액세스	올바른 데이터 로거로 무제한 file .
기능을 지원하는 장치 유형	회로 차단기용 외부 장치(예: Ekip Up) 회로 차단기
장치 상태	어떤
장치와의 연결 유형	어떤

>> 지원되는 장치 및 각 장치의 요구 사항에 대한 자세한 내용은 여기에서 제공되는 문서 9AKK108467A9238을 참조하십시오.

어떻게 생겼나요?

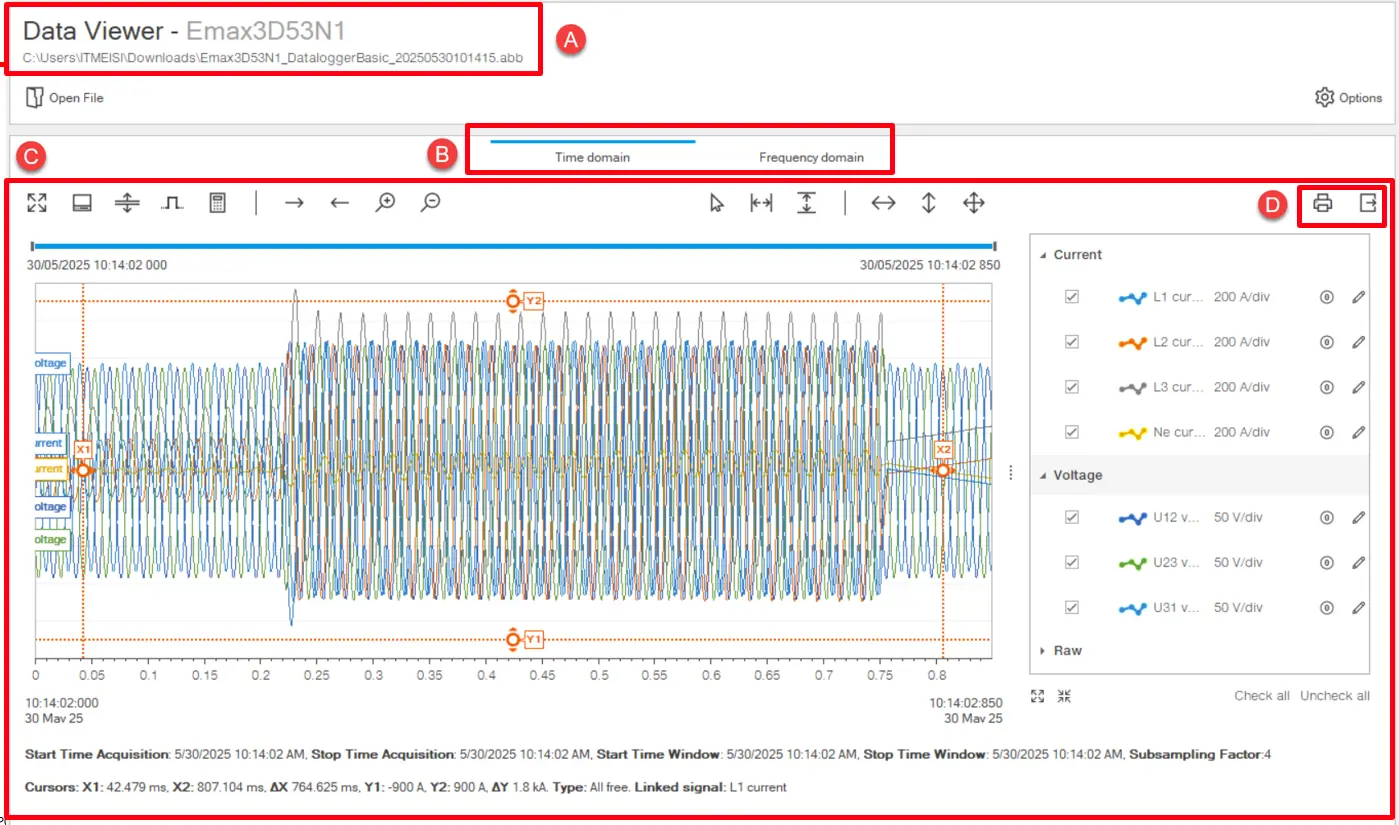

Data viewer

부분	묘사
A	파일 경로 열기
열다	데이터 로거 기능을 통해 이전에 다운로드한 파일을 열기 위한 버튼입니다.
정보	파일 정보를 표시하는 버튼(파일 정보)
옵션	그래프가 표시되는 방식을 사용자 지정하는 버튼
B	표시할 그래픽 유형을 선택하는 메뉴: 시간 도메인 주파수 영역
C	데이터 표시 영역. 내용은 [B]에서 선택한 그래프의 유형에 따라 다릅니다.
D	작업 버튼: 보고서 인쇄: 파일 정보가 포함된 파일 보고서, 현재 표시된 신호가 포함된 그래프, 자세한 전류 및 전압 값을 생성합니다. 보고서는 .pdf 형식으로 저장하거나 인쇄할 수 있습니다. 신호 내보내기: 선택한 전류, 전압 및 디지털 신호를 .csv 형식으로 내보냅니다.

시간 도메인

Dataviewer time

부품	설명
A	작업 버튼: : 페이지의 그래프 표시 영역을 확장합니다. 신호 정보: [D]의 정보를 표시하거나 숨깁니다. 분할 다이어그램: 전류 및 전압 신호 그래프를 분리/병합합니다. 디지털: 그래프에 표시할 디지털 이벤트 유형을 선택할 수 있습니다.
B	시간 경과에 따라 기록된 전압 및 전류 파형이 있는 그래프입니다. 설정된 경우 디지털 이벤트 신호도 표시됩니다.
C	커서를 설정하고 축의 위치를 재설정하는 버튼
D	그래프에 표시된 전류 및 전압의 자세한 값
E	그래프에서 전류, 전압 및 디지털 신호를 표시/숨기는 메뉴: : 신호가 그래프에 표시되는 방식을 변경할 수 있습니다. : 오프셋을 재설정할 수 있습니다.

주파수 영역

Data viewer frequency

부품	설명
A	작업 버튼: : 페이지의 그래프 표시 영역을 확장합니다. 신호 정보: [D]의 정보를 표시하거나 숨깁니다. 분할 다이어그램: 전류 및 전압 신호 그래프를 분리/병합합니다.
B	기록된 전압 및 전류 고조파 스펙트럼이 있는 그래프. [E]에서 선택한 항목에 따라 다릅니다.
C	커서를 설정하는 버튼입니다.
D	그래프에 표시된 전류/전압의 세부 값
E	그래프에 전류 또는 전압을 표시하는 버튼입니다.
F	그래프에서 전류/전압 신호를 표시/숨기는 메뉴: : 신호가 그래프에 표시되는 방식을 변경할 수 있습니다.

요소	묘사
유닛 이름	장치 유형
회로 차단기 태그 이름	장치의 사용자 지정 이름
날짜	파일이 장치에 기록된 날짜 및 시간
샘플링 주파수	샘플링 주파수
네트워크 주파수	전기 네트워크의 표준 주파수
활성 테스트 세션	True: 테스트 세션 중에 이벤트가 기록되었음을 나타냅니다. False: 이벤트가 작동 모드에서 장치와 함께 기록되었음을 나타냅니다.
파일 열기	열려 있는 파일이 저장되는 경로
슬레이브 ID	장치 식별 코드
