A függvény leírása Az Adatnéző funkció lehetővé teszi, hogy megtekintse az eszközről letöltött Data Logger fájlokat és elemezze az adatokat.
Adatnéző az Ekip Connect-ben Az alábbi műveletek végrehajthatók az Ekip Connect eszközből:
Nyiss meg egy Datalogger funkcióval létrehozott felvételt.
Elemzed az adatokat az egyes áram- és feszültségfázisok idejére vagy frekvenciájára vonatkozóan.
Nyomtass ki egy jelentést.
Exportáld az adatokat.
Követelmények
Hozzáférés a funkcióhoz
Korlátlan a megfelelő adatlogger fájllal.
Olyan eszközök típusai, amelyek támogatják a funkciót
Külső egység a megszakítókhoz (pl. Ekip Up)
Megszakítók
Eszköz állapota
Bármely
Az eszközzel való kapcsolat típusa
Bármely
>> További részletekért a támogatott eszközökről és mindegyikre vonatkozó követelményekről kérjük, tekintse meg a dokumentumot ................ Elérhető itt.

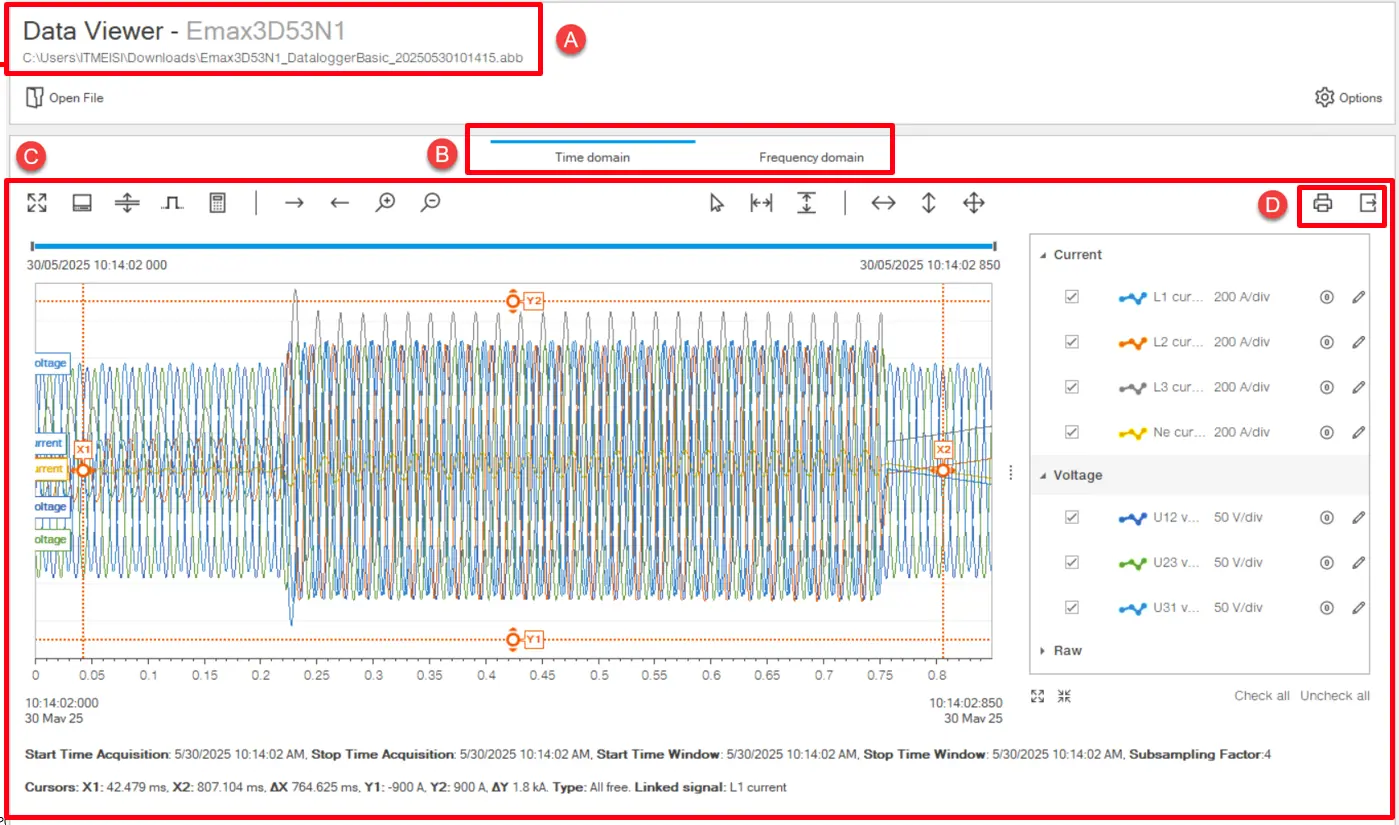

Hogy néz ki
Rész
Leírás
Egy
Fájlút nyissa meg
Nyitott
Gomb egy fájl megnyitásához, amelyet korábban az Adatnaplózó funkcióval töltött le.
Beállítások
Gomb az adatnéző beállításainak beállításához palettára, vastagságra, célkereszt pozíciójára és jel megjegyzési láthatóságára.
B
Menü, ahol kiválasztod a megjelenítendő grafika típusát:
Adatmegjelenítési terület. A tartalom attól függ, hogy melyik gráf van kiválasztva [B]-ben.
D
Akciógombok:
Nyomtatási jelentés: generálja a fájljelentést fájlinformációkkal, a grafikont a jelenlegileg megjelenített jelekkel, valamint részletes áram- és feszültségértékekkel. A jelentés .pdf formátumban elmenthető vagy nyomtatható.
Exportjelek: kiválasztott áram-, feszültség- és digitális jeleket exportál .csv formátumban.

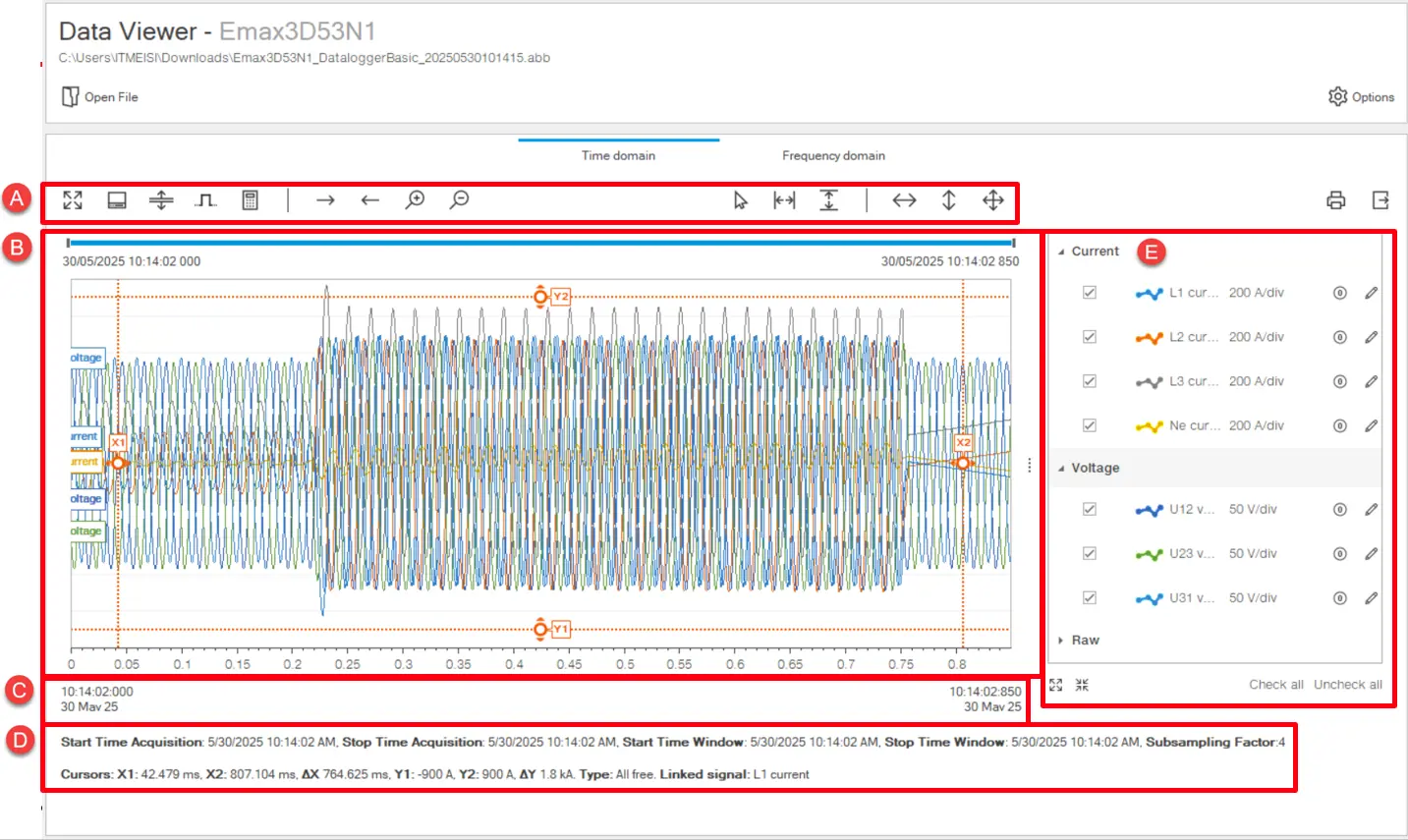

Idődomén
Részleírás
Egy
Az akciógombok négy különböző kategóriába tartoznak;
Jelzőablakhoz kapcsolódó műveletek
: kibővíti az oldal grafikon megjelenítő területét.
Jelinformáció: megjeleníti/elrejti az áramok / feszültségek információit az ablak alján.
Splitdiagram: szétválasztja/egyesíti az áram- és feszültségjel grafikonokat.
Digitális jelek megjelenítése: lehetővé teszi, hogy kiválassza, mely típusú digitális eseményeket jelenítsük meg a grafikonon.
Jelkifejezés szerkesztése:
Jelzés láthatósági műveletek
Jobbra mozgás - Balra mozgás: Gombok a kiválasztott jel mozgatásához az ablakban.
Nagyítás - Zoomolás: Gombok a nagyításhoz - kifelé kiválasztott jel az ablakban.
Kurzorral kapcsolatos műveletek:
Kurzorok: A kurzor beállításának testreszabásához, hogy be tudja állítani a kapcsolt jelet, a nyom típusát és a deltat.
X kurzor visszaállítása - Y kurzor visszaállítása: gombok az előre beállított kurzorok visszaállításához.
Tengelyhatalmakhoz kapcsolódó műveletek:
X tengely visszaállítása - Y tengely visszaállítása: gombok az előre beállított tengely visszaállításához a grafikon.
Reset All axis: Gomb az összes előre beállított tengely visszaállításához a grafikonban.
B
Grafikon, amely idővel rögzített feszültség- és áramhullámformákat tartalmaz. Ha beállítva, digitális eseményjeleket is megjelenít.
C
Kapcsolódó valós dátum és időpont információ a rögzített fájlról.
D
Dinamikusan változó információfül, amely időablakhoz és kurzorhoz kapcsolódik.
E
Menü az áram, feszültség és digitális jelek megjelenítéséhez/elrejtéséhez a grafikonban:
: lehetővé teszi, hogy megváltoztasd, hogyan jeleníti meg a jel a grafikonon
: lehetővé teszi az offsetek visszaállítását
Frekvenciatartomány
Részleírás
Egy
Akciógombok:
: kibővíti az oldal grafikon megjelenítő területét.
Jelinformáció: megjeleníti/elrejti az információt [D]-ben.
Splitdiagram: szétválasztja/egyesíti az áram- és feszültségjel grafikonokat.
B
Grafikont a rögzített feszültség- és áramharmonikus spektrummal. Attól függ, hogy mi van kiválasztva [ E]-ben.
C
Gombok a kurzor beállításához.
D
A grafikon részletes áramok/feszültségek értékei láthatók.
E
Gombok az áramok vagy feszültségek megjelenítésére a grafikonban.
F
Menü az áram/feszültség jeleinek megjelenítéséhez/elrejtéséhez a grafikonban:
: lehetővé teszi, hogy megváltoztasd, hogyan jeleníti meg a jel a grafikonon
Fájlinformációk
Elem
Leírás
Egység neve
Eszköz típusa
Megszakító címke neve
Az eszköz testreszabott neve
Dátum
A fájl rögzítésének dátuma és időpontja az eszközön
Mintavételi frekvencia
Mintavételi frekvencia
Hálózati frekvencia
Az elektromos hálózat szabványos frekvenciája
Aktív tesztülés
True: azt jelzi, hogy az eseményt egy tesztülés során rögzítették
False: azt jelzi, hogy az eseményt az eszköz működési módban rögzítették
: kibővíti az oldal grafikon megjelenítő területét.
: lehetővé teszi, hogy megváltoztasd, hogyan jeleníti meg a jel a grafikonon
: lehetővé teszi az offsetek visszaállítását
