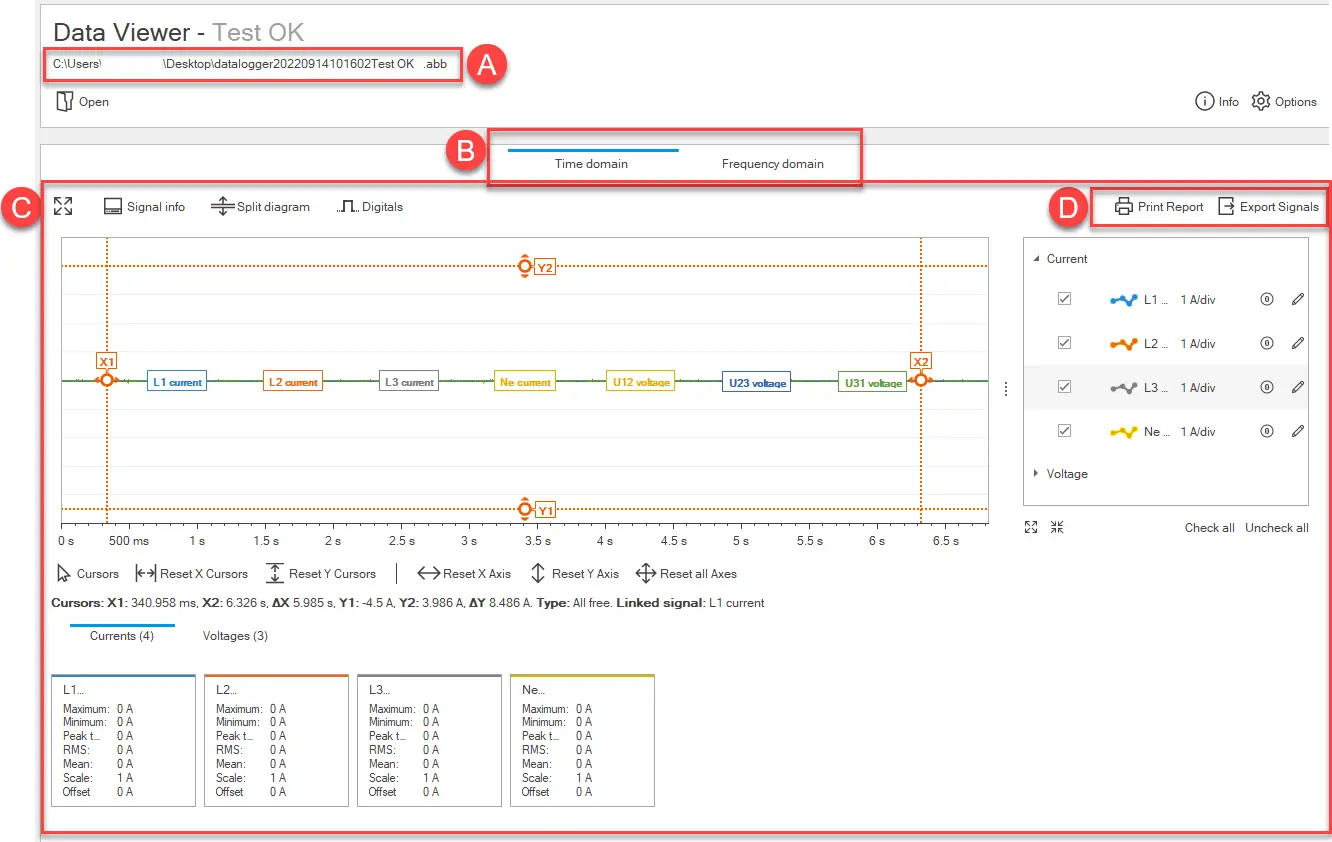

Datavisningsområde. Innholdet avhenger av hvilken type graf som er valgt i [B].
D
Handlingsknapper:
Skriv ut rapport: genererer filrapporten med filinformasjon, grafen med de nåværende signalene og detaljerte strøm- og spenningsverdier. Rapporten kan lagres i .pdf format eller skrives ut.
Eksportsignaler: eksporterer valgte strøm-, spennings- og digitale signaler i .csv format.

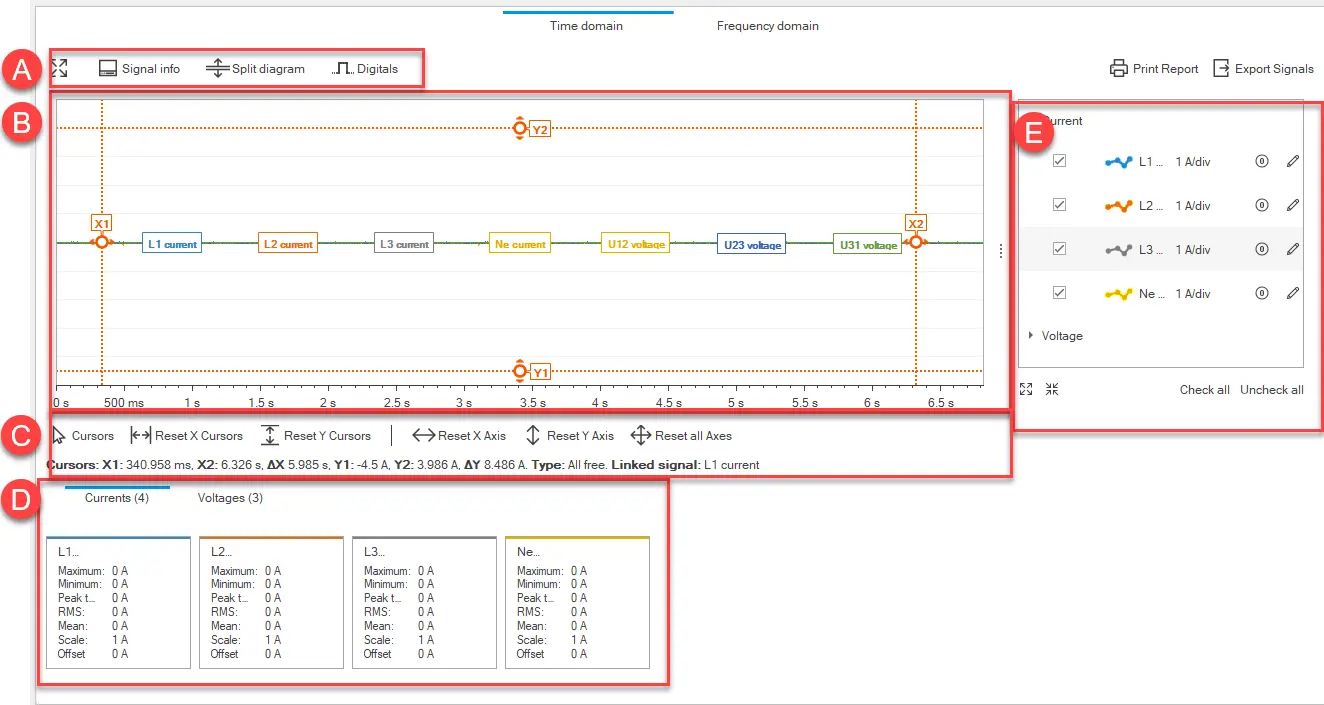

Tidsdomene
Beskrivelse av deler
En
Handlingsknappene er i 4 forskjellige kategorier;
Signalvindu-relaterte operasjoner
: utvider grafvisningsområdet på siden.
Signalinfo: viser/skjuler informasjonen om strøm / spenninger nederst i vinduet.
Delt diagram: separerer/slår sammen strøm- og spenningssignalgrafer.
Vis digitale signaler: lar deg velge hvilke typer digitale hendelser som skal vises på grafen.
Rediger signaluttrykk:
Signalvisibilitetsoperasjoner
Flytt til høyre - Flytt venstre: Knapper for å flytte valgt signal i vinduet.
Zoom inn - Zoom ut: Knapper for å zoome inn - ut valgt signal i vinduet.
Markørrelaterte operasjoner:
Cursors: For å tilpasse markørinnstillingen slik at man kan sette lenket signal, sportype og delta.
Tilbakestill X-markør - Nullstill Y-markør: Knapper for å tilbakestille forhåndsinnstilte markører.
Aksemakt-relaterte operasjoner:
Tilbakestill X-aksen - Tilbakestill Y-aksen: Knapper for å tilbakestille forhåndsinnstilte akser i grafen.
Tilbakestill alle akser: Knapp for å tilbakestille alle forhåndsinnstilte akser i grafen.
B
Graf med spennings- og strømbølgeformer registrert over tid. Hvis den er satt inn, viser den også digitale hendelsessignaler.
C
Relatert reell dato og tid-informasjon om den innspilte filen.
D
Dynamisk endrende informasjonsfane knyttet til tidsvindu og markør.
E
Meny for å vise/skjule strøm, spenning og digitale signaler i grafen:
: lar deg endre hvordan signalet vises i grafen
: tillater tilbakestilling av offsets

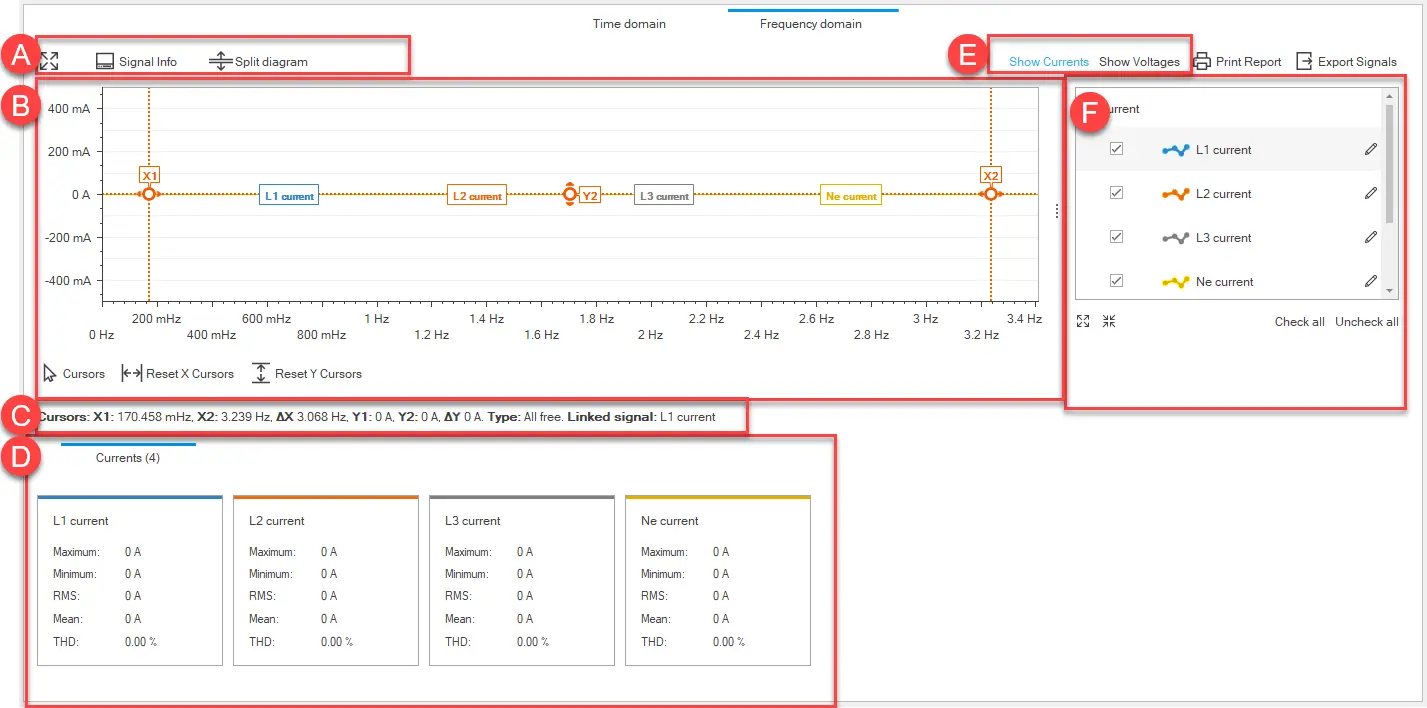

Frekvensdomene
Beskrivelse av deler
En
Handlingsknapper:
: utvider grafvisningsområdet på siden.
Signalinfo: viser/skjuler informasjonen i [D].
Delt diagram: separerer/slår sammen strøm- og spenningssignalgrafer.
B
Graf med det registrerte harmoniske spekteret av spenning og strøm. Det avhenger av hva som velges i [E].
C
Knapper for å sette markøren.
D
Detaljerte verdier av strømmer/spenninger vises i grafen.
E
Knapper for å vise strømmer eller spenninger i grafen.
F
Meny for å vise/skjule strøm-/spenningssignaler i grafen:
: lar deg endre hvordan signalet vises i grafen
Filinformasjon
Element
Beskrivelse
Enhetsnavn
Enhetstype
Navn på kretsbryter
Tilpasset navn på enheten
Daddel
Dato og klokkeslett da filen ble registrert på enheten
Prøvetakingsfrekvens
Prøvetakingsfrekvens
Nettverksfrekvens
Standardfrekvensen til det elektriske nettet
Aktiv testøkt
Sant: indikerer at hendelsen ble registrert under en testøkt
Falsk: indikerer at hendelsen ble registrert med enheten i driftsmodus
: utvider grafvisningsområdet på siden.
: lar deg endre hvordan signalet vises i grafen
: tillater tilbakestilling av offsets
