Описание функции Функция Data Viewer позволяет просматривать файлы Data Logger, загруженные с устройства, и анализировать данные.
Data Viewer in Ekip Connect Следующие действия могут выполняться с помощью инструмента Ekip Connect:
Откройте запись, созданную с помощью функции Datalogger.
Анализировать данные с учетом времени или частоты отдельных фаз тока и напряжения.
Распечатайте отчёт.
Экспортировать данные.
Требования
Доступ к функции
Без ограничений с правильным даталоггером.
Типы устройств, поддерживающих эту функцию
Внешний блок для автоматических выключателей (например, Ekip Up)
Выключатели
Состояние устройства
Любой
Тип соединения с устройством
Любой
>> Для получения дополнительной информации о поддерживаемых устройствах и требованиях к каждому из них, пожалуйста, обратитесь к документу ................ Доступно здесь.

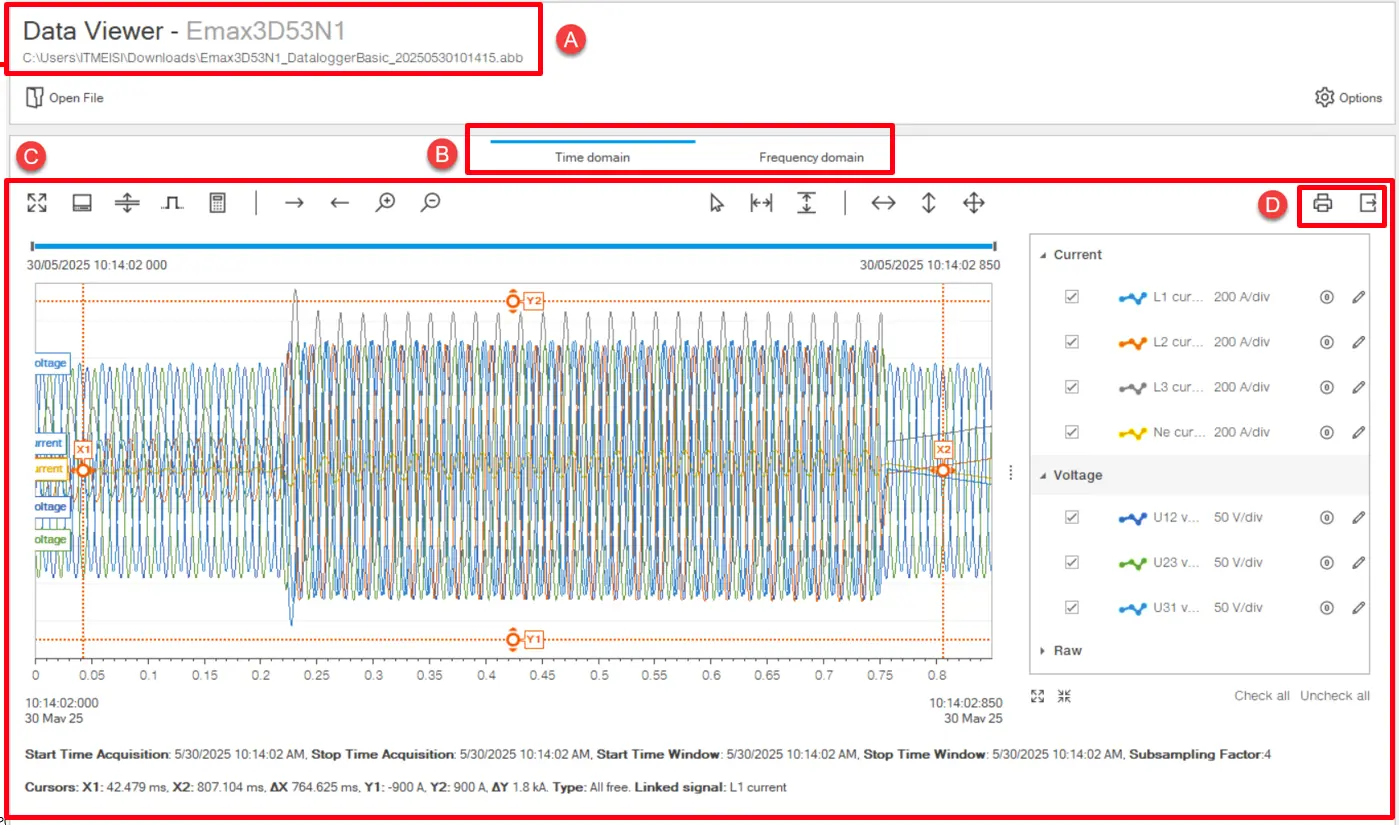

Как это выглядит
Часть
Описание
A
Открыть путь к файлу
Открытый
Кнопка для открытия файла, ранее загруженного через функцию Data Logger.
Параметры
Кнопка для настройки настроек Data Viewer для палитры, толщины, положения прицела и видимости аннотации сигнала.
Область отображения данных. Содержание зависит от типа графа, выбранного в [B].
D
Кнопки действий:
Отчёт о печати: генерирует отчёт по файлу с информацией о файле, график с отображаемыми сигналами и подробными значениями тока и напряжения. Отчет можно сохранить в .pdf формате или распечатать.
Экспортные сигналы: экспортирует выбранные токи, напряжения и цифровые сигналы в .csv формате.

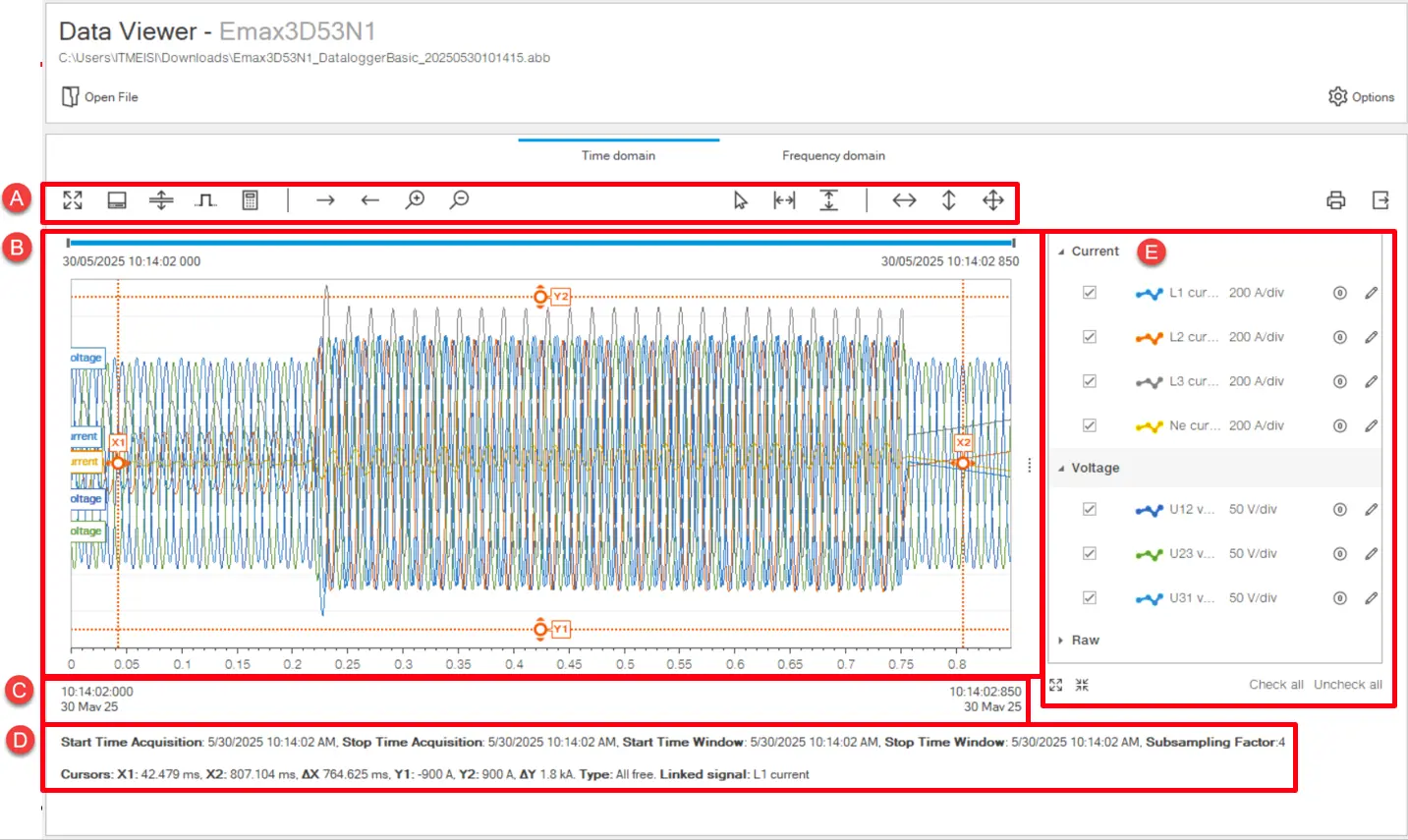

Временная область
Описание части
A
Область кнопок действий в 4 разных категориях;
Операции, связанные с окном сигнала
: расширяет область отображения графика на странице.
Информация о сигнале: отображает/скрывает информацию о токах/напряжениях внизу окна.
Диаграмма разделения: разделяет/объединяет графики сигналов тока и напряжения.
Показать цифровые сигналы: позволяет выбирать, какие типы цифровых событий отображать на графике.
Редактировать выражение сигнала:
Операции по видимости сигнала
Движение вправо - Движение влево: Кнопки для перемещения выбранного сигнала в окне.
Увеличение - Уменьшение: кнопки для увеличения - удаление выбранного сигнала в окне.
Операции, связанные с курсором:
Курсоры: Для настройки курсора с возможностью установки связанного сигнала, типа трека и дельты.
Сброс курсора X - Сброс курсора Y: Кнопки для сброса предустановленных курсоров.
Операции, связанные с осью:
Сброс оси X — Сброс оси Y: Кнопки для сброса предустановленной оси соответственно в графе.
Сбросить все оси: Кнопка для сброса всех предустановленных осей в графе.
B
График с формами волн напряжения и тока, записанными во времени. Если настроено, он также отображает цифровые сигналы событий.
C
Связанная информация о реальной дате и времени записанного файла.
D
Динамически меняется информационная вкладка, связанная с временным окном и курсором.
E
Меню для отображения/скрытия тока, напряжения и цифровых сигналов на графике:
: позволяет менять способ отображения сигнала на графике
: позволяет сбрасывать смещения

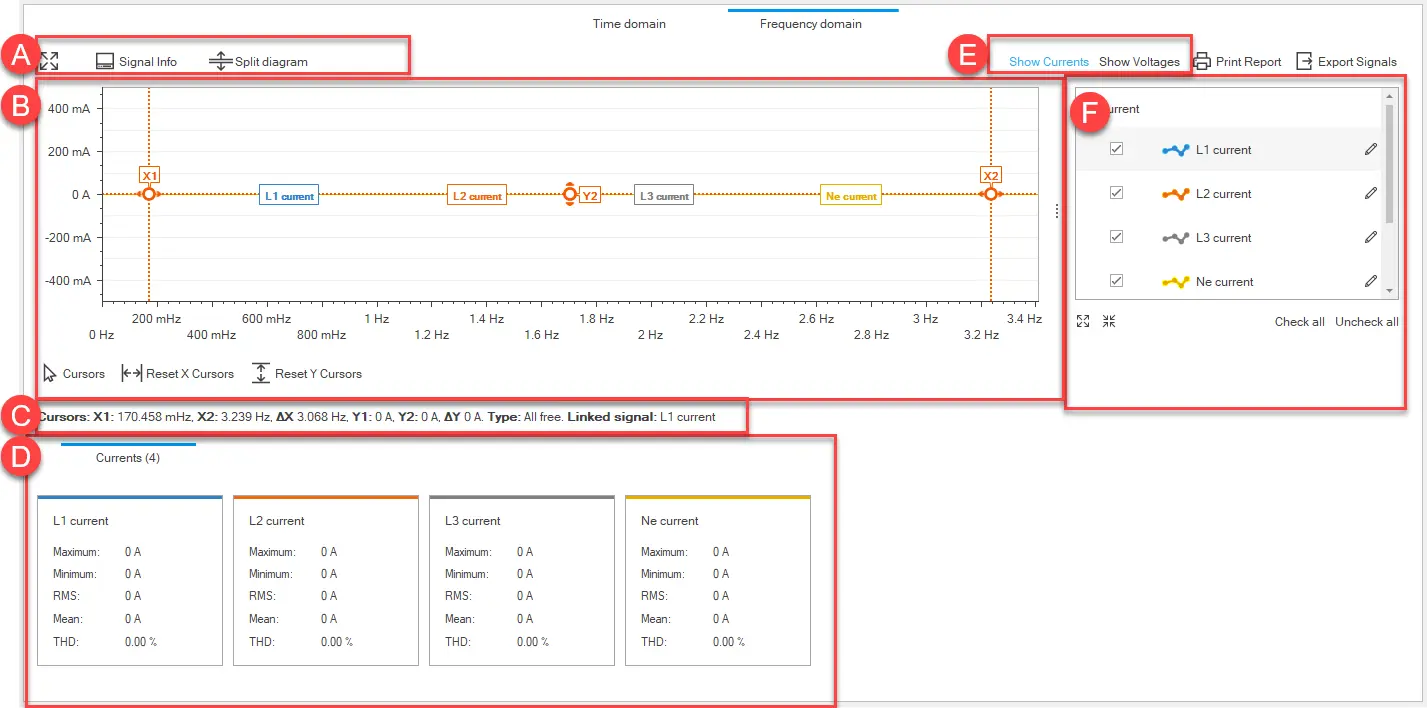

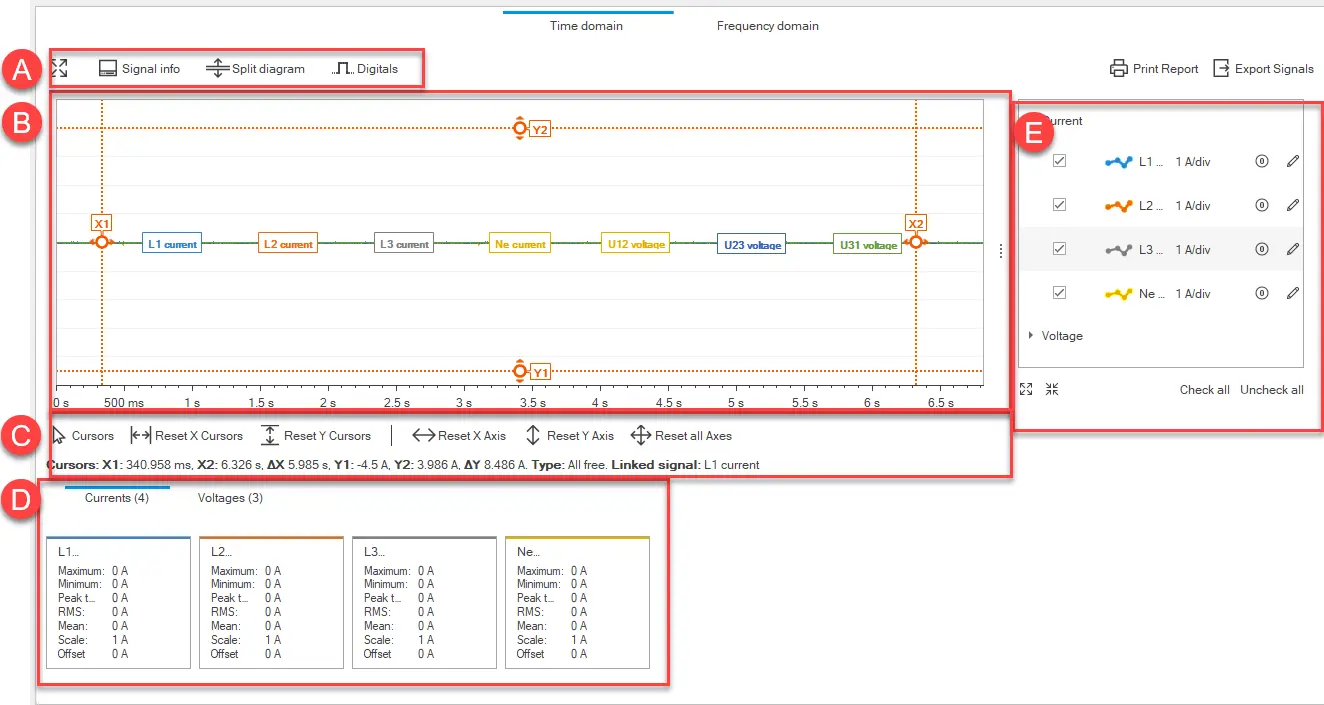

Частотная область
Описание части
A
Кнопки действий:
: расширяет область отображения графика на странице.
Информация о сигнале: отображает/скрывает информацию в [D].
Диаграмма разделения: разделяет/объединяет графики сигналов тока и напряжения.
B
График с записанным гармоническим спектром напряжения и тока. Это зависит от того, что выбрано в [E].
C
Кнопки для установки курсора.
D
Подробные значения токов/напряжений, отображаемые на графике.
E
Кнопки для отображения токов или напряжений в графике.
F
Меню для отображения/скрытия сигналов тока/напряжения на графике:
: позволяет менять способ отображения сигнала на графике
Информация о файлах
Элемент
Описание
Название подразделения
Тип устройства
Название автоматического выключателя
Индивидуальное название устройства
Дата
Дата и время записи файла на устройство
Частота дискретизации
Частота дискретизации
Частота сети
Стандартная частота электрической сети
Активная тестовая сессия
True: означает, что событие было зафиксировано во время тестовой сессии
False: означает, что событие было записано в режиме работы устройства
: расширяет область отображения графика на странице.
: позволяет менять способ отображения сигнала на графике
: позволяет сбрасывать смещения
