Beskrivelse af funktionen Data Viewer-funktionen giver dig mulighed for at se Data Logger-filerne, der er downloadet fra enheden, og analysere dataene.
Dataviseren i Ekip Connect Følgende handlinger kan udføres fra Ekip Connect-værktøjet:
Åbn en optagelse oprettet med Datalogger-funktionen.
Analyser data med reference til tid eller frekvens for de enkelte strøm- og spændingsfaser.
Print en rapport.
Eksporter dataene.
Krav
Adgang til funktionen
Ubegrænset med den korrekte dataloggerfil.
Type af enheder, der understøtter funktionen
Ekstern enhed til afbrydere (f.eks. Ekip Up)
Sikringer
Enhedsstatus
Enhver
Typen af forbindelse til enheden
Enhver
>> For flere detaljer om understøttede enheder og krav til hver enkelt, henvises til dokument ................ Tilgængelig her.

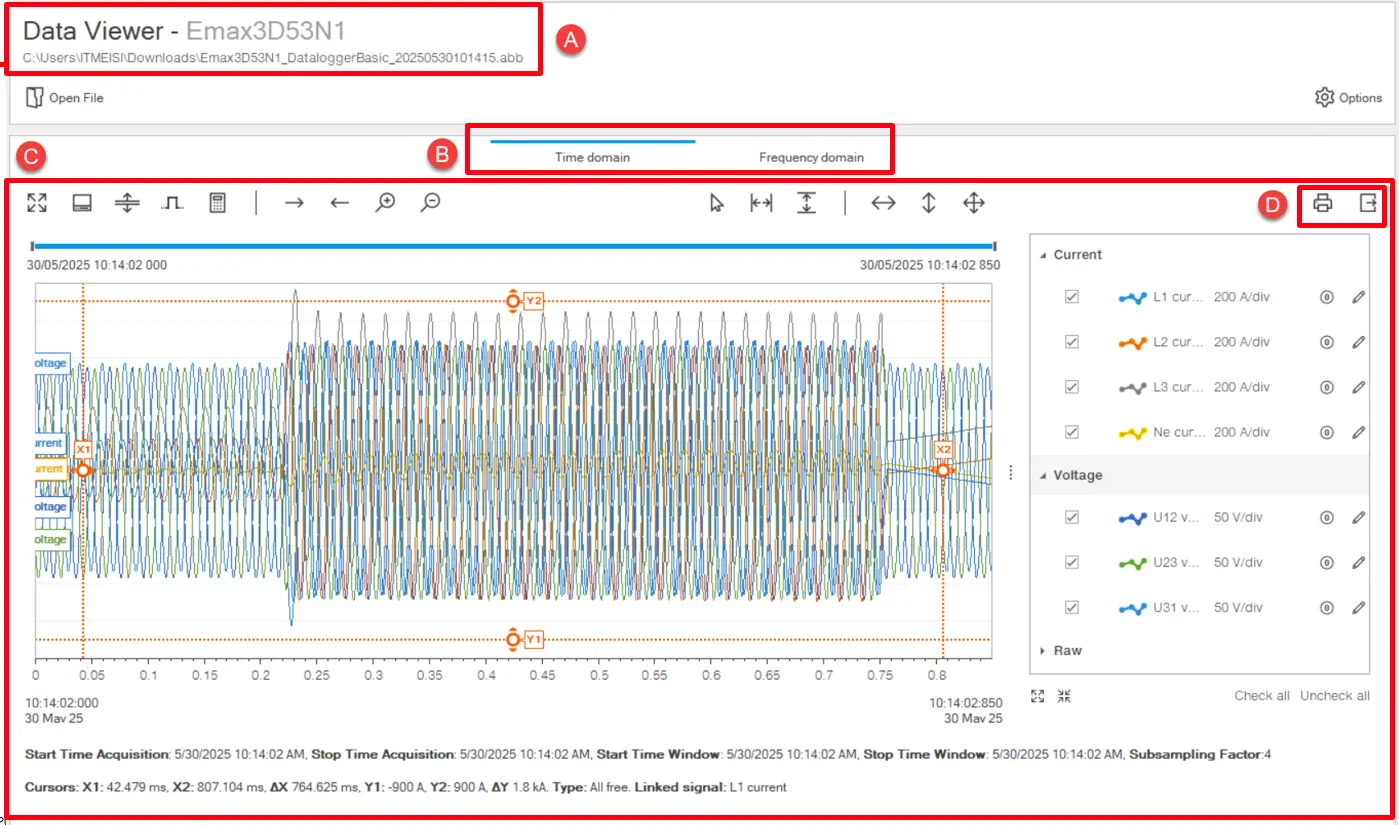

Hvordan det ser ud
Del
Beskrivelse
En
Åben filsti
Åben
Knap for at åbne en fil, der tidligere er downloadet via Data Logger-funktionen.
Indstillinger
Knap til at konfigurere Data Viewer-indstillinger for palet, tykkelse, sigtekorsposition og synlighed i signalannotation.
B
Menu til at vælge typen af grafik, der skal vises:
Datavisningsområde. Indholdet afhænger af typen af graf, der vælges i [B].
D
Handlingsknapper:
Print Report: genererer filrapporten med filinformation, grafen med de aktuelt viste signaler og detaljerede strøm- og spændingsværdier. Rapporten kan gemmes i .pdf format eller printes.
Eksportsignaler: eksporterer udvalgte strøm-, spændings- og digitale signaler i .csv format.

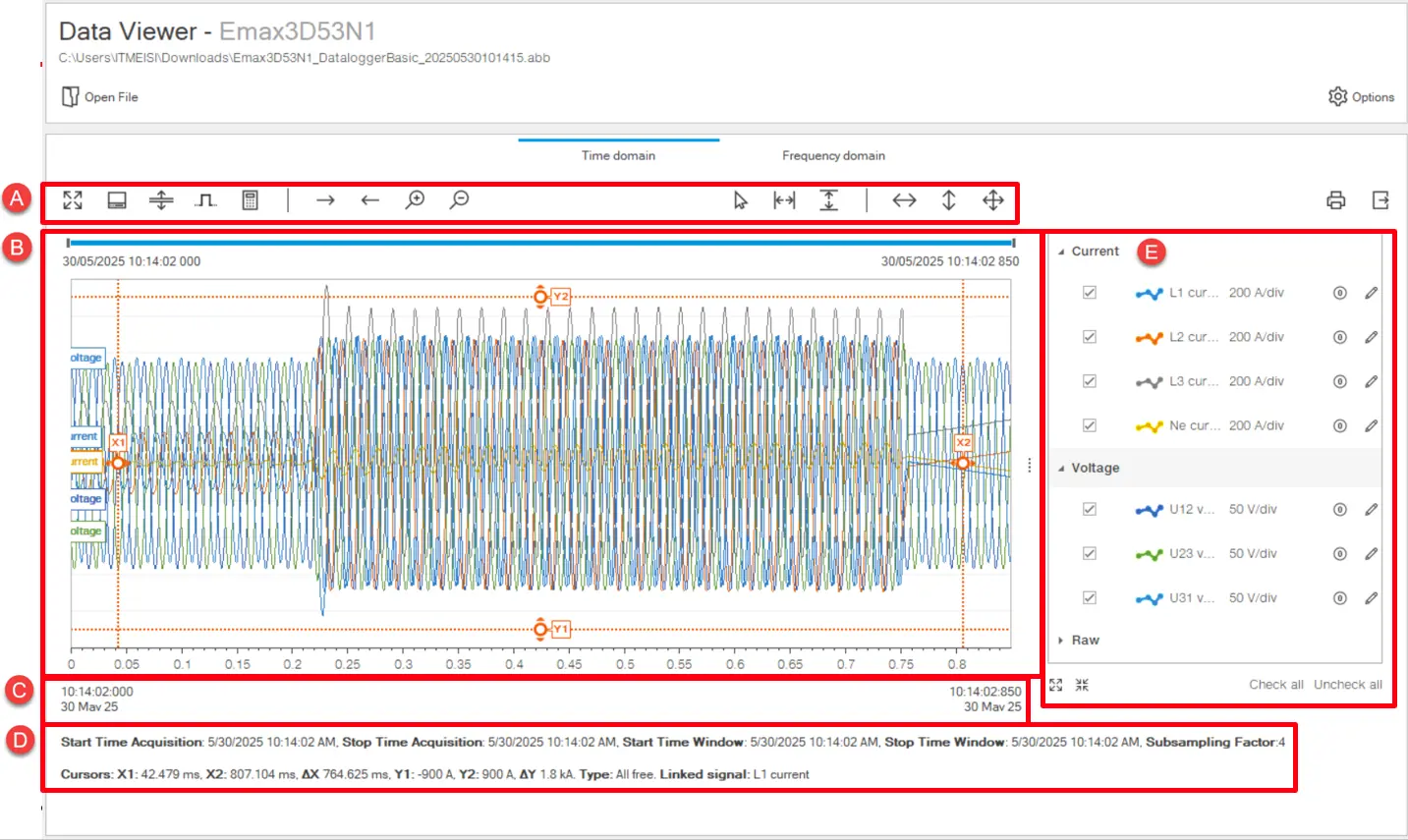

Tidsdomæne
Beskrivelse af delen
En
Handlingsknapper i 4 forskellige kategorier;
Signalvinduesrelaterede operationer
: udvider grafens visningsområde på siden.
Signalinfo: viser/skjuler informationen om strømme / spændinger nederst i vinduet.
Split-diagram: adskiller/sammensmelter strøm- og spændingssignalgrafer.
Vis digitale signaler: giver dig mulighed for at vælge, hvilke typer digitale begivenheder der skal vises på grafen.
Rediger signaludtryk:
Signal-synlighedsoperationer
Flyt til højre - Flyt venstre: Knapper til at flytte det valgte signal i vinduet.
Zoom ind - Zoom ud: Knapper til at zoome ind - ud valgt signal i vinduet.
Cursor-relaterede operationer:
Cursors: For at tilpasse cursorindstillingen, så man kan indstille linked signal, sportype og delta.
Nulstil X-markør - Nulstil Y-markør: Knapper til at nulstille forudindstillede markører.
Aksemagterelaterede operationer:
Nulstil X-akse - Nulstil Y-akse: Knapper til at nulstille forudindstillede akser henholdsvis i grafen.
Nulstil alle akser: Knap for at nulstille alle forudindstillede akser i grafen.
B
Graf med spændings- og strømbølgeformer registreret over tid. Hvis den er sat, viser den også digitale hændelsessignaler.
C
Relateret reel dato og tidspunkt information om den indspilte fil.
D
Dynamisk ændring af informationsfanen relateret til tidsvindue og markør.
E
Menu til at vise/skjule strøm, spænding og digitale signaler i grafen:
: tillader dig at ændre, hvordan signalet vises i grafen
: tillader nulstilling af offsets
Frekvensdomæne
Beskrivelse af delen
En
Handlingsknapper:
: udvider grafens visningsområde på siden.
Signalinfo: viser/skjuler informationen i [D].
Split-diagram: adskiller/sammensmelter strøm- og spændingssignalgrafer.
B
Graf med det registrerede harmoniske spektrum af spænding og strøm. Det afhænger af, hvad der vælges i [E].
C
Knapper til at indstille markøren.
D
Detaljerede værdier af strømme/spændinger vises i grafen.
E
Knapper til at vise strømme eller spændinger i grafen.
F
Menu til at vise/skjule strøm-/spændingssignaler i grafen:
: tillader dig at ændre, hvordan signalet vises i grafen
Filinformation
Element
Beskrivelse
Enhedsnavn
Enhedstype
Navn på kredsløbsafbrydermærke
Tilpasset navn på enheden
Dato
Dato og tidspunkt for filen blev registreret på enheden
Samplingfrekvens
Samplingfrekvens
Netværksfrekvens
Standardfrekvensen for det elektriske netværk
Aktiv testsession
Sandt: indikerer, at begivenheden blev optaget under en testsession
Falsk: indikerer, at hændelsen blev optaget med enheden i driftstilstand
: udvider grafens visningsområde på siden.
: tillader dig at ændre, hvordan signalet vises i grafen
: tillader nulstilling af offsets
