Beskrivelse af funktionen
Funktionen Datalogger tillader registrering af data forbundet med en trigger-begivenhed. De registrerede data er:
analoge målinger, dvs. fasestrømme og linje-til-linje spændinger
digitale hændelser, dvs. beskyttelseshændelser eller alarmer, statussignaler for sikringsafbrydere, beskyttelsesudløsinger.
VIGTIGT: funktionen Datalogger kræver en hjælpespændingsforsyning.
Driftsprincip
Når Data Logger aktiveres og aktiveres, indsamler enheden løbende data ved at fylde og tømme en intern buffer (B).
Hvis udløserbegivenheden opstår (A), afbryder enheden straks erhvervelsen eller efter en brugerdefineret tid kaldet stopforsinkelsen (C). Dernæst gemmer den alle data i vinduet (D), som derefter kan downloades til en PC til læsning og analyse.
En efterfølgende optagelse overskriver den forrige i enhedens hukommelse.
Datalogger i Ekip Connect
Fra Ekip Connect kan følgende handlinger udføres:
aktiver/deaktiver funktionen
Start/Stop optagelse
Konfigurer optageparametre
download optagelsen for at analysere den med funktionen Data Viewer
>> For flere detaljer om understøttede enheder og krav til hver, henvises til dokument 9AKK108467A9238, som er tilgængeligt her.
Hvordan det ser ud

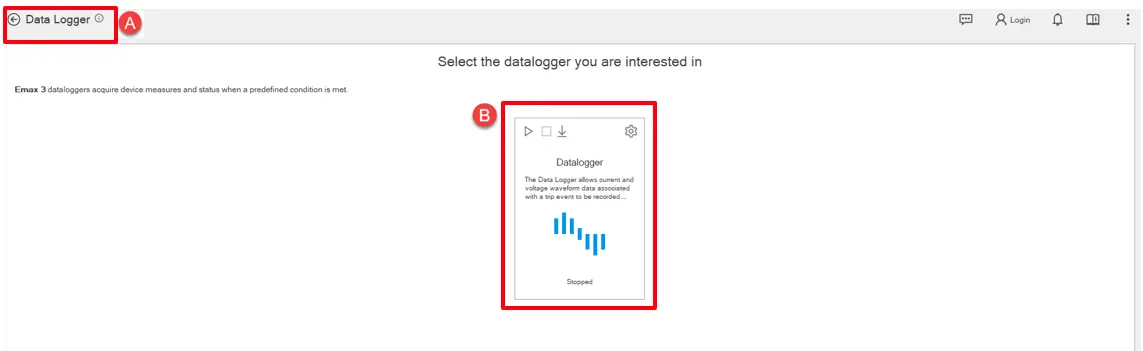

Beskrivelse af delen
A
Knap for at gå tilbage til menuen Værktøjer
B
Værktøjslayout, hvor Datalogger-operationer kan udføres.
Datalogger-layout-tooltip
Beskrivelse af delen
A
Værktøjstip-knapområde
Start: Knap til at starte datalogger-optagelse
Stop: Knappen for at færdiggøre optagelsen af den kørende datalogger.
Download: Knap for at downloade den optagede datalogger. Denne knap aktiveres kun, hvis dataloggeren er stoppet.
B
Downloadmuligheder: Options-knappen for at aktivere datalogger og indstille parametre for optagelsen (antal registre, prøvetagningsfrekvens, stopforsinkelse).
C
Dynamisk label for at informere brugeren om status på dataloggeren. Den tilgængelige status er klar, kørende og stoppet.
Indstillinger Datalogger
Konfigurationen foregår hovedsageligt i "Options"-vinduet, som nås via knappen "Download options" fra tooltip.
Optionsvinduet bestod hovedsageligt af 2 dele; "Generelle" og "Trigger"-sektioner.
I afsnittet "Generelt" administreres aktivering af funktion og almindelig konfiguration for dataloggeren. Brugeren bestemmer antallet af registeret i sample, samplingfrekvens og stopforsinkelse for den datalogger-post.
Grundstofbeskrivelse
Datalogger aktiveret
En knap til at aktivere/deaktivere datalogger-funktionalitet
Antal registre i prøven
Antal registre i prøven (8, 16, 32)
Prøvetagningsfrekvens
Hyppighed af dataindsamling. Jo højere samplingsfrekvens, desto kortere optagetid. (1200, 2400, 4800, 9600)
Stopforsinkelse
En knap til at indstille stop-forsinkelse. Det refererer til varigheden, i sekunder, af optagelsen efter udløserbegivenheden. Maksimal grænse er 10 sekunder og tilgængelig.
I sektionen Trigger vælger brugeren den ønskede trigger fra listen over trigger-hændelser.
Start optagelsen
Når enheden er forbundet og kommunikerer med Ekip Connect, klik på Tools > Data Logger.
Tjek at status for kommandoen til at aktivere funktionen (Downloadmuligheder --> Aktiver) er Aktiveret .
Klik på og konfigurer optagelse i "Generelt"-sektionen.
For at annullere ændringerne, klik på Annuller. For at gemme konfigurationen, klik på OK : indstillingerne gemmes automatisk og sendes til enheden.
Klik på Trigger og sæt trigger-typen.
For at annullere ændringerne, klik på Annuller. For at gemme konfigurationen, klik på OK: indstillingerne gemmes automatisk og sendes til enheden.
Klik på Start Datalogger: Optagelsen er initialiseret.
Klik på Stop Datalogger: Optagelsen er stoppet og klar til download.
VIGTIGT: Når funktionen er startet, forbliver den aktiv på enheden uanset status på forbindelsen og kommunikationen med Ekip Connect.
Download en optagelse
Med enheden forbundet og kommunikerende, klik på Download Datalogger .
Bemærk: Download-knappen er kun tilgængelig, hvis der er en optagelse.
Vælg hvor filen skal gemmes, og intervallet for den optagelse, du vil downloade: Ekip Connect gemmer en .abb-fil navngivet efter følgende syntaks: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
Bemærk: hvis kommunikationen med enheden sker via en punkt-til-punkt-forbindelse, kan det tage op til 5-10 minutter at downloade filen. Med en busnetværksforbindelse er driften hurtigere.
Download kun optageintervallet med nyttige data for at reducere downloadtiderne.
Se venligst tabellen nedenfor, som viser forholdet mellem frekvens og register i prøven med den registrerbare dataloggerfilstørrelse.
Udtagning
Frekvens (hz)
Antal
Registrer dig i eksempel
Størrelse af
Datalogger-fil(er)
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
Data Logger Pro gør det muligt at registrere strøm- og spændingsbølgeform, alarmer og digitale signaldata forbundet med en begivenhed. Et SD-kort installeret på sikringen er nødvendigt for denne funktionalitet, hvilket muliggør længere optagetider. Derudover tilbyder Pro-versionen flere variabler sammenlignet med basisversionen og giver et omfattende overblik over systembegivenheder.
P-krav:
Værktøjet er kun tilgængeligt til betjening, hvis "Datalogger Pro" Digital Upgrade er til stede og aktiveret i den tilsluttede Sace Emax 3-afbryder.
Værktøjet kan betjenes med flashhukommelse (SD-kort), som bør opfylde følgende specifikationer:
Standard SD-kort* <= 2GB understøttes ikke.
Udvidede eller HØJKAPACITETS SD-kort* op til 512GB understøttes.
*En advarsel genereres ved SD-kortstørrelse <48GB
Når alle forudsætninger er opfyldt, vil Datalogger Pro-sektionen vises. Klik på knappen Indstillinger for at udføre konfigurationen.
Ved at tilgå "General"-sektionen kan parametre som antal registre i prøven, prøvetagningsfrekvens, stopforsinkelse og aktivering af datalogger indstilles.
Grundstofbeskrivelse
Datalogger aktiveret
Aktiver/deaktiver datalogger-funktionalitet
Antal registre i prøven
Antal registrere i stikprøven (8, 16, 32,64)
Prøvetagningsfrekvens
Hyppighed af dataindsamling. Jo højere samplingsfrekvens, desto kortere optagetid. (1200, 2400, 4800, 9600)
Stopforsinkelse
Indstil stop-forsinkelsen, som kun er tilgængelig, hvis "Single trigger"-modaliteten vælges. Det refererer til varigheden, i sekunder, af optagelsen efter udløserbegivenheden. Maksimal grænse er 10 sekunder.
I afsnittet "Trigger" findes der to modaliteter, "Single Trigger" eller "Multi trigger". Sidstnævnte giver mulighed for at indstille op til tre forskellige triggere.
Enkelt aftrækker
I Single trigger-modalitet kan du sætte trigger-typen fra listen over foruddefinerede trigger-events eller endda en tilpasset efter dine behov.
Multi Trigger
I Multi-trigger-modalitet kan du sætte triggertyper uafhængigt for op til 3 triggere. Maksimalt 30 trigger-hændelser kan registreres under en enkelt registrering.
Beskrivelse af delen
Triggermodalitet
Aktiver multi-trigger modalitet.
Trigger
Vælg den trigger, du ønsker at sætte.
Aftrækkertype
Sæt typen fra listen over trigger-begivenhederne. Der er en mulighed for at sætte en tilpasset trigger-begivenhed efter ønske ved at vælge brugerdefineret triggertype.
Registerværdi
Indstil udløserbegivenhedstypen efter hexadecimaltal
Start optagelsen
Med enheden tilsluttet og kommunikerende med Ekip Connect, klik på Classic View > Datalogger Advanced > SD-kortinformation og sørg for, at SD-kortets status er i orden.
Klik derefter på Tools > Data Logger Pro.
Klik på Download-mulighederne og konfigurer optagelsen i afsnittet "Generelt". Sørg for, at Dataloggeren er aktiveret.
For at annullere ændringerne, klik på Annuller. For at gemme konfigurationen, klik på Anvend: indstillingerne gemmes automatisk og sendes til enheden.
Klik på Trigger og indstil modaliteten sammen med trigger-typen.
For at annullere ændringerne, klik på Annuller. For at gemme konfigurationen, klik på Anvend: indstillingerne gemmes automatisk og sendes til enheden.
Klik på Start Datalogger for at initialisere optagelsen.
Klik på Stop Datalogger for at stoppe optagelsen.
Download en optagelse
Klik på Download Datalogger, og du vil blive præsenteret for et vindue med dedikerede sektioner, som skal udfyldes og vælges.
Filnavn
Vælg navnet på datalogge-filen og mappen. Som standard er filnavnet i CBTagName_Datalogger_YYYYMMDDhh:mm:ss-format . Filendelsen skal altid være ".abb".
Udløserforskydningsvalg
Giver dig mulighed for at vælge den trigger-begivenhed, der skal downloades, hvis Multi Trigger-modaliteten vælges.
Fri offset-udvælgelse
Giver en markør på tidslinjen, hvor du kan vælge, hvilket tidsstempel du vil starte downloadoperationen med. Det tillader, at downloadvinduet centreres på et absolut tidspunkt. Tilgængelig, når Multi Trigger-modaliteten vælges.
Tidsvindue
Tidsbaseret vindue til at vælge start og slutning på downloaden. Du kan formindske eller forstørre vinduet ved at rulle de to markører.
DataLogger-filstørrelsen i sekunder defineres ved en præcis kombination af antallet af registre og den anvendte frekvens:
Download kun optageintervallet med nyttige data for at reducere downloadtiderne.
og konfigurer optagelse i "Generelt"-sektionen.
for at initialisere optagelsen.
for at stoppe optagelsen.
