Chemin en vue Classique : Vue classique > Datalogger
Description de la fonction
Le Datalogger de fonctions permet d’enregistrer les données associées à un événement déclencheur. Les données enregistrées sont :
mesures analogiques, c’est-à-dire courants de phase et tensions ligne à ligne
Événements numériques, c’est-à-dire des événements de protection ou des alarmes, des signaux de statut des disjoncteurs, des déclenchements de protection.
IMPORTANT : le datalogger de fonctions nécessite une alimentation de tension auxiliaire.
Principe de fonctionnement
Lorsque le Data Logger est activé et activé, l’appareil acquiert continuellement des données en remplissant et vidant un tampon interne (B).
Si l’événement déclencheur est rencontré (A), le dispositif interrompt immédiatement l’acquisition ou après un temps défini par l’utilisateur appelé délai d’arrêt (C). Ensuite, il sauvegarde toutes les données dans la fenêtre (D), qui peuvent ensuite être téléchargées sur un PC pour lecture et analyse.
Un enregistrement ultérieur écrase le précédent dans la mémoire du périphérique.
Datalogger in Ekip Connect
Depuis Ekip Connect, les actions suivantes peuvent être effectuées :
activer/désactiver la fonction
Démarrage/Arrêt de l’enregistrement
Configurer les paramètres d’enregistrement
téléchargez l’enregistrement pour l’analyser avec le Visualiseur de données fonctionnel
>> Pour plus de détails sur les dispositifs pris en charge et les exigences pour chacun, veuillez consulter le document 9AKK108467A9238 disponible ici.
À quoi ça ressemble
Description
de la pièce
A
Bouton pour revenir au menu Outils
B
Disposition de l’outil où des opérations Datalogger peuvent être exécutées.
Infobulle de mise en page du datalogger
Description
de la pièce
A
Zone bouton infobulle
Début : Bouton pour lancer l’enregistrement du datalogger
Stop : Bouton pour finaliser l’enregistrement en cours d’exécution du datalogger.
Télécharger : Bouton pour télécharger le datalogger enregistré. Ce bouton n’est activé que si le datalogger est arrêté.
B
Options de téléchargement : Option pour activer le datalogger et définir des paramètres autour de l’enregistrement (nombre de registres, fréquence d’échantillonnage, délai d’arrêt).
C
Étiquette dynamique pour informer l’utilisateur de l’état du datalogger. Les statuts disponibles sont prêts, en fonctionnement et arrêtés.
Enregistreur de données de paramètres
La configuration se fait principalement dans la fenêtre « Options », accessible via le bouton « Télécharger les options » depuis l’infobulle.
La fenêtre d’options se composait principalement de 2 parties ; Les sections « Général » et « Déclencheur ».

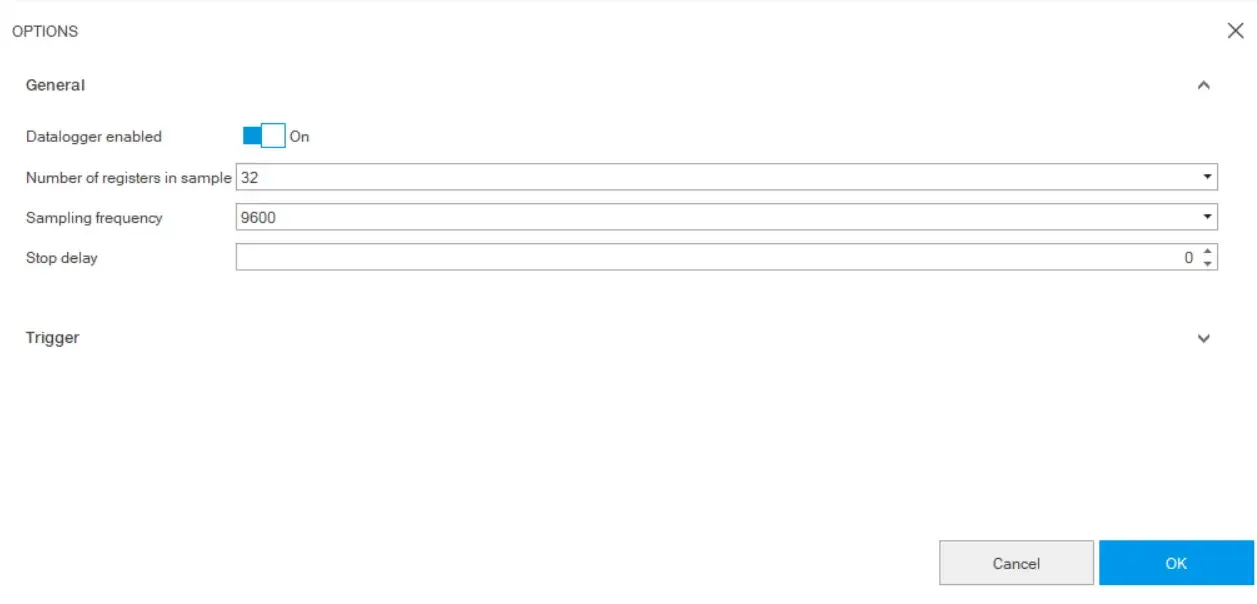

Dans la section « Général », l’activation de la fonction et de la configuration habituelle du datalogger est gérée. L’utilisateur décide du nombre de registre dans l’échantillon, de la fréquence d’échantillonnage et du délai d’arrêt pour cet enregistrement de données.
Description de l’élément
Datalogger activé
Un bouton pour activer/désactiver la fonctionnalité du datalogger
Nombre de registres dans l’échantillon
Nombre de registres dans l’échantillon (8, 16, 32)
Fréquence d’échantillonnage
Fréquence de collecte des données. Plus la fréquence d’échantillonnage est élevée, plus la durée de l’enregistrement est courte. (1200, 2400, 4800, 9600)
Arrêt du délai
Un bouton pour définir le délai d’arrêt. Il fait référence à la durée, en secondes, de l’enregistrement après l’événement déclencheur. La limite maximale est de 10 secondes et est disponible.
Dans la section Déclenchement, l’utilisateur sélectionne le déclencheur désiré parmi la liste des événements déclencheurs.
Début de l’enregistrement
Une fois l’appareil connecté et en train de communiquer avec Ekip Connect, cliquez sur Outils > Data Logger.
Vérifiez que le statut de la commande pour activer la fonction (Options de téléchargement --> Activer) est activé .
Cliquez sur et configurez l’enregistrement dans la section « Général ».
Pour annuler les modifications, cliquez sur Annuler. Pour sauvegarder la configuration, cliquez sur OK : les paramètres sont automatiquement sauvegardés et transmis à l’appareil.
Cliquez sur Déclencheur et définissez le type de déclenchement.
Pour annuler les modifications, cliquez sur Annuler. Pour sauvegarder la configuration, cliquez sur OK : les paramètres sont automatiquement sauvegardés et transmis à l’appareil.
Cliquez sur Démarrer l’enregistreur : L’enregistrement est initialisé.
Cliquez sur Arrêter le Datalogger : L’enregistrement est arrêté et prêt à être téléchargé.
IMPORTANT : une fois lancée, la fonction reste active sur l’appareil, quel que soit l’état de la connexion et de la communication avec Ekip Connect.
Télécharger un enregistrement
Une fois l’appareil connecté et en communication, cliquez sur Télécharger Datalogger .
Note : le bouton Télécharger n’est disponible que s’il y a un enregistrement.
Sélectionnez où sauvegarder le fichier et l’intervalle de l’enregistrement que vous souhaitez télécharger : Ekip Connect sauvegarde un fichier .abb nommé selon la syntaxe suivante : CBTagName_Datalogger_YYYYMMDDhh :mm :ss.
Note : si la communication avec l’appareil se fait via une connexion point à point, le téléchargement du fichier peut prendre jusqu’à 5 à 10 minutes. Avec une connexion réseau de bus, le fonctionnement est plus rapide.
Téléchargez uniquement l’intervalle d’enregistrement avec des données utiles pour réduire les temps de téléchargement.
Veuillez consulter le tableau ci-dessous qui montre la relation entre la fréquence et le registre dans l’échantillon avec la taille du fichier datalogger enregistrable.
Échantillonnage
Fréquence (hz)
Nombre de
Inscrivez-vous dans l’exemple
Taille de
Fichier datalogger (s)
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
Le Data Logger Pro permet d’enregistrer les données de courant et de tension, les alarmes et les signaux numériques associés à un événement. Une carte SD installée sur le disjoncteur est nécessaire pour cette fonctionnalité, permettant des durées d’enregistrement plus longues. De plus, la version Pro offre plus de variables que la version de base, offrant un aperçu complet des événements système.
Precondition:
L’outil n’est disponible que si la mise à jour numérique « Datalogger Pro » est présente et activée dans le disjoncteur Sace Emax 3 connecté.
L’outil est utilisable avec une mémoire Flash (carte SD), qui devrait répondre aux spécifications suivantes :
Les cartes SD standard* <= 2 Go ne sont pas prises en charge.
Les cartes SD étendue ou HAUTE capacité* jusqu’à 512 Go sont prises en charge.
*Un avertissement est généré si la taille de la carte SD <48 Go
Lorsque tous les prérequis sont satisfaits, la section Datalogger Pro apparaîtra. Cliquez sur le bouton Options pour effectuer la configuration.
En accédant à la section « Général », des paramètres tels que le nombre de registres dans l’échantillon, la fréquence d’échantillonnage, le délai d’arrêt et l’activation du datalogger peuvent être définis.
Description de l’élément
Datalogger activé
Activer/désactiver la fonctionnalité de datalogger
Nombre de registres dans l’échantillon
Nombre de registres dans l’échantillon (8, 16, 32, 64)
Fréquence d’échantillonnage
Fréquence de collecte des données. Plus la fréquence d’échantillonnage est élevée, plus la durée de l’enregistrement est courte. (1200, 2400, 4800, 9600)
Arrêt du délai
Réglez le délai d’arrêt, qui n’est disponible que si la modalité « Déclenchement unique » est sélectionnée. Il fait référence à la durée, en secondes, de l’enregistrement après l’événement déclencheur. La limite maximale est de 10 secondes.
Dans la section « Trigger », deux modalités sont disponibles, « Single Trigger » ou « Multi trigger ». Ce dernier permet de configurer jusqu’à trois déclencheurs différents.
Détente unique
Dans la modalité Déclenchement unique, vous pouvez définir le type de déclenchement à partir de la liste des événements déclencheurs prédéfinis ou même un type personnalisé selon vos besoins.
Multi Triggers
En mode multi-déclencheurs, vous pouvez définir indépendamment les types de déclencheurs pour jusqu’à 3 déclencheurs. Un maximum de 30 événements déclencheurs peuvent être enregistrés lors d’un seul enregistrement.
Description
de la pièce
Modalité de déclenchement
Activez la modalité multi-déclencheurs.
Déclencheur
Sélectionnez le déclencheur que vous souhaitez activer.
Type de détente
Définissez le type à partir de la liste des événements déclencheurs. Il existe une option pour définir un événement déclencheur personnalisé selon le désir en sélectionnant un type de déclencheur personnalisé.
Valeur du registre
Définissez le type d’événement déclencheur par nombre décimal hexadécimal
Début de l’enregistrement
Une fois l’appareil connecté et en communication avec Ekip Connect, cliquez sur Vue classique > Datalogger Avancé > Informations de la carte SD et assurez-vous que le statut de la carte SD est correct.
Ensuite, cliquez sur Outils > Data Logger Pro.
Cliquez sur les options de téléchargement et configurez l’enregistrement dans la section « Général ». Assurez-vous que le Datalogger activé est activé.
Pour annuler les modifications, cliquez sur Annuler. Pour sauvegarder la configuration, cliquez sur Appliquer : les paramètres sont automatiquement sauvegardés et transmis à l’appareil.
Cliquez sur Déclencheur et définissez la modalité ainsi que le type de déclenchement.
Pour annuler les modifications, cliquez sur Annuler. Pour sauvegarder la configuration, cliquez sur Appliquer : les paramètres sont automatiquement sauvegardés et transmis à l’appareil.
Cliquez sur Démarrer le Datalogger pour initialiser l’enregistrement.
Cliquez sur Arrêter le Datalogger pour arrêter l’enregistrement.
Télécharger un enregistrement
Cliquez sur Télécharger Datalogger et une fenêtre contenant des sections dédiées à remplir et sélectionner vous sera présentée.
Nom de fichier
Choisissez le nom du fichier datalogge et le répertoire. Par défaut, le nom du fichier est au formatCBTagName_Datalogger_YYYYMMDD hh :mm :ss . L’extension de fichier doit toujours être « .abb ».
Sélection du décalage de déclenchement
Cela vous permet de sélectionner l’événement déclencheur à télécharger au cas où la modalité Multi Trigger serait choisie.
Sélection libre de décalage
Fournit un curseur sur la timeline avec lequel vous pouvez choisir à quel horodatage commencer l’opération de téléchargement. Cela permet de centrer la fenêtre de téléchargement sur une heure absolue. Disponible lorsque la modalité Multi Trigger est choisie.
Fenêtre temporelle
Fenêtre temporelle pour sélectionner le début et la fin du téléchargement. Vous pouvez réduire ou agrandir la fenêtre en faisant défiler les deux curseurs.
La taille du fichier DataLogger en secondes est définie par une combinaison précise du nombre de registres et de la fréquence utilisée :
Téléchargez uniquement l’intervalle d’enregistrement avec des données utiles pour réduire les temps de téléchargement.
