Path a Classic nézetben: Classic view > Datalogger
A függvény leírása
Az Adatnaplózó funkció lehetővé teszi az indító eseményhez kapcsolódó adatok rögzítését. A rögzített adatok a következők:
analóg mérések, azaz fázisáramok és vonal-vonal feszültségek
Digitális események, azaz védelmi események vagy riasztások, megszakító állapotjelzések, védelmi kikapcsolódások.
FONTOS: a Datalogger funkció kiegészítő feszültségellátást igényel.
Működési elv
Amikor az Adatnaplózót engedélyezik és aktiválják, az eszköz folyamatosan gyűjt adatokat egy belső puffer (B) kitöltésével és kiürítésével.
Ha a trigger esemény (A) megtörténik, az eszköz azonnal megszakítja a felvételt vagy egy felhasználó által meghatározott idő után, amit stop delay (C) neveznek. Ezután az ablakban (D) tárolja az összes adatot, amit letölthet egy PC-re olvasás és elemzés céljából.
Egy későbbi felvétel felülírja az előzőt az eszköz memóriájában.
Adatlogger az Ekip Connect-ben
Az Ekip Connect-ből a következő műveletek végrehajthatók:
engedélyezze/letiltja a funkciót
Felvétel indítása/leállítása
Beállítás a felvételi paraméterek
töltsd le a felvételt, hogy az Data Viewer funkcióval elemezd
>> További részletekért a támogatott eszközökről és követelményekről kérjük, tekintse meg az itt elérhető 9AKK108467A9238 dokumentumot.

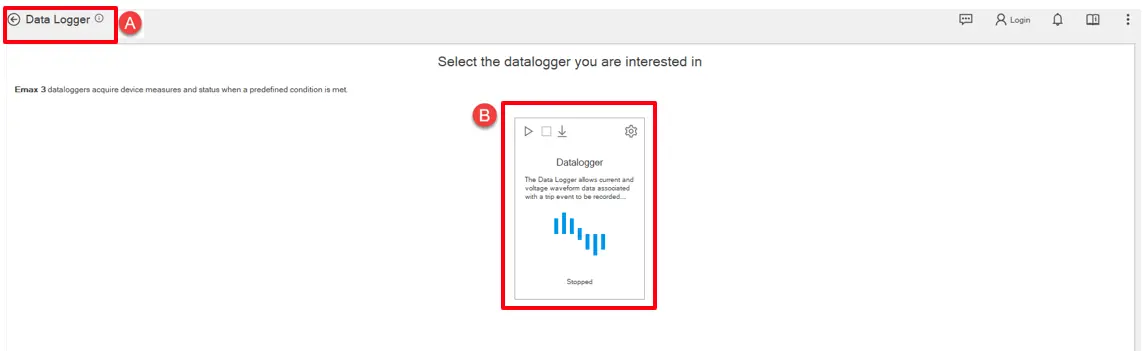

Hogy néz ki
Részleírás
A
Gomb a menübe visszamenéshez Eszközök
B
Eszközelrendezés, ahol adatlogger műveletek végrehajthatók.
Datalogger layout tooltip
Részleírás
A
Tooltip gomb területe
Kezdés: Gomb az adatlogger felvétel elindításához
Állj: Gomb, amely véglegesíti a futó adatlogger felvételt.
Letöltés: Gomb a rögzített adatlogger letöltéséhez. Ez a gomb csak akkor engedélyezett, ha az adatnaplózót leállítják.
B
Letöltési lehetőségek: Opció gomb az adatlogger engedélyezéséhez és a rögzítésre vonatkozó paraméterek beállításához (regiszter száma, mintavételi frekvencia, megállítási késleltetés).
C
Dinamikus címke, amely tájékoztatja a felhasználót a datalogger státuszáról. Az elérhető státuszok készen állnak, futnak és megállítottak.
Beállítások Data Logger
A konfigurációt főként az "Opciók" ablakban végzik, amelyet a tooltip "Letöltési opciók" gombon keresztül lehet elérni.
Az opciós ablak főként két részből állt; "Általános" és "Trigger" szekciók.
Az "Általános" szakaszban a adatlogger funkciójának és szokásos konfigurációjának engedélyezése történik. A felhasználó dönti el a mintavételi regiszter számát, a mintavételi frekvenciát és a megállítási késleltetést az adott adatlogger rekordnál.
Elemleírás
Adatlogger engedélyezve
Egy gomb az adatlogger funkciók engedélyezéséhez/kikapcsolásához
A regiszter száma a mintában
A mintanyilvántartás száma (8, 16, 32)
Mintavételi frekvencia
Az adatgyűjtés gyakorisága. Minél magasabb a mintavételi frekvencia, annál rövidebb a felvételi idő. (1200, 2400, 4800, 9600)
Megállító késleltetés
Egy gomb a megállítási késleltetés beállításához. Ez a felvétel időtartamát jelenti másodpercekben a kiváltó esemény után. A maximális limit 10 másodperc, és elérhető.
A Trigger szakaszban a felhasználó kiválasztja a kívánt triggert a trigger esemény listájából.
Kezdj el felvételt
Miután az eszköz csatlakoztatva és kommunikál Ekip Connect-vel, kattints a Tools > Data Logger gombra.
Ellenőrizd, hogy a funkció engedélyezéséhez szükséges parancs állapota (Letöltési beállítások --> Engedélyezés) Engedélyezve van-e .
Kattints rá , és konfiguráld a felvételt az "Általános" szekcióban.
A változtatások törléséhez kattintson a Cancel gombra. A konfiguráció mentéséhez kattints az OK gombra: a beállítások automatikusan mentődnek és továbbítódnak az eszközre.
Kattints a Trigger gombra, és állítsd be a trigger típust.
A változtatások törléséhez kattintson a Cancel gombra. A konfiguráció mentéséhez kattints az OK gombra: a beállítások automatikusan mentődnek és továbbítódnak az eszköznek.
Kattints a Start Datalogger gombra: A felvétel indult.
Kattints a Stop Datalogger-re: A felvétel leállt és letöltésre készen áll.
FONTOS: ha elindították, a funkció aktív marad az eszközön, függetlenül a kapcsolat állapotától és a Ekip Connect-tel való kommunikációtól.
Töltsd le egy felvételt
Miután az eszköz csatlakoztatva és kommunikál, kattints a Datalogger letöltésére .
Megjegyzés: a Letöltés gomb csak akkor érhető el, ha felvétel van.
Válaszd ki, hová mented a fájlt és a felvétel időközét: Ekip Connect egy .abb fájlt ment, amelyet a következő szintaxis szerint neveznek el: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
Megjegyzés: ha az eszközzel való kommunikáció pont-pont kapcsolaton keresztül történik, a fájl letöltése akár 5-10 percet is igénybe vehet. Buszhálózati kapcsolattal a működés gyorsabb.
Csak a felvételi intervallum letöltése hasznos adatokkal a letöltési idő csökkentése érdekében.
Kérjük, tekintse meg az alábbi táblázatot, amely bemutatja a frekvencia és a regiszter kapcsolatát a mintában a rögzíthető adatlogger fájlmérettel.
Mintavétel
Frekvencia (hz)
Szám
Regisztráció a mintában
Méret
Adatlogger fájl(ok)
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
Az Data Logger Pro lehetővé teszi az eseményhez kapcsolódó áram- és feszültséghullámformák, riasztások és digitális jeladatok rögzítését. Ehhez a funkcióhoz szükség van egy SD kártya a megszakítóra, így hosszabb felvételi időt tesz lehetővé. Emellett a Pro verzió több változót kínál az alapverzióhoz képest, átfogó áttekintést nyújtva a rendszereseményekről.
Pfeltétel:
Az eszköz csak akkor működik, ha a "Datalogger Pro" digitális frissítés jelen van és aktiválódik a csatlakoztatott Sace Emax 3 megszakítóban.
Az eszköz Flash memóriával (SD kártya) is használható, amelynek az alábbi specifikációknak kell megfelelnie:
A standard SD kártyák* <= 2GB nem támogatott.
Támogatott vagy NAGY kapacitású SD kártyák* akár 512GB-ig is.
*Figyelmeztetés keletkezik, ha az SD kártya mérete <48GB
Amikor minden előfeltétel teljesül, megjelenik a Datalogger Pro szekció. Kattints az Opciók gombra a konfiguráció végrehajtásához.
Az "Általános" rész elérésével olyan paraméterek állíthatódhatnak, mint a mintavételi regiszterek száma, a mintavételi gyakoriság, a megállítási késleltetés és az adatlogger engedélyezése.
Elemleírás
Adatlogger engedélyezve
Adatlogger funkciók engedélyezése/letiltása
A regiszter száma a mintában
A mintanyilvántartás száma (8, 16, 32, 64)
Mintavételi frekvencia
Az adatgyűjtés gyakorisága. Minél magasabb a mintavételi frekvencia, annál rövidebb a felvételi idő. (1200, 2400, 4800, 9600)
Megállító késleltetés
Állítsd be a stop delay-t, amely csak akkor érhető el, ha a "Single trigger" modalitás van kiválasztva. Ez a felvétel másodpercekben terjedő időtartamát jelenti a kiváltó esemény után. A maximális korlát 10 másodperc.
A "Trigger" szekcióban két modalitás érhető el: "Single Trigger" vagy "Multi trigger". Az utóbbi lehetővé teszi, hogy akár három különböző trigger is beállítsunk.
Egyetlen ravasz
Az Egyetlen trigger modalitásban beállíthatod a Trigger típust az előre definiált trigger események listájából, vagy akár testreszabott típust is beállíthatsz az igényeid szerint.
Multi Trigger
A Multi trigger modalitásban akár 3 trigger esetén is önállóan állíthatod be a trigger típusokat. Egy regisztráció során maximum 30 trigger esemény rögzíthető.
Részleírás
Trigger modalitás
Kapcsold be a többszörös trigger modalitást.
Trigger
Válaszd ki a beállítani kívánt triggert.
Trigger típus
Állítsd be a típust a trigger események listájából. Van egy lehetőség egy testreszabott trigger esemény beállítására az egyedi trigger típus kiválasztásával.
Regiszter érték
Állítsuk be a trigger eseménytípust hex tizedes szám szerint
Kezdj el felvételt
Miután az eszköz csatlakoztatva és kommunikál Ekip Connect-vel, kattints a Classic View gombra > Datalogger Advanced > SD kártyainformációkra, és győződj meg róla, hogy az SD kártya állapota rendben van.
Ezután kattints a Tools > Data Logger Pro menüre.
Kattints a Letöltési Opciókra, és konfiguráld a felvételt az "Általános" szekcióban. Győződj meg róla, hogy a Datalogger bekapcsolva van.
A változtatások törléséhez kattintson a Cancel gombra. A konfiguráció mentéséhez kattints az Alkalmazásra: a beállítások automatikusan mentődnek és továbbítódnak az eszközre.
Kattints a Triggerre , és állítsd be a modalitást a trigger típussal együtt.
A változtatások törléséhez kattintson a Cancel gombra. A konfiguráció mentéséhez kattints az Alkalmazásra: a beállítások automatikusan mentődnek és továbbítódnak az eszközre.
Kattintson a Start Datalogger gombra a felvétel inicializálásához.
Kattintson a Stop Datalogger gombra a felvétel megállításához.
Töltsd le egy felvételt
Kattints a Letöltés Adatlogger gombra, és egy ablakot kapsz, amely dedikált szakaszokat tartalmaz, amelyeket kitölthetsz és kiválaszthatsz.
Fájlnév
Válaszd ki az adatlogge fájl és a könyvtár nevét. Alapértelmezés szerint CBTagName_Datalogger_YYYYMMDDhh:mm:ss formátumban van. A fájlkiterjesztésnek mindig ".abb" kell lennie.
Trigger offset kiválasztása
Lehetővé teszi, hogy kiválasszd a letölthető trigger eseményt, ha a Multi Trigger modalitást választod.
Ingyenes offset kiválasztása
Megjelenít egy kurzort az idővonalon, amellyel kiválaszthatod, melyik időbélyegnél indítod el a letöltési folyamatot. Lehetővé teszi, hogy a letöltési ablak egy abszolút időre összpontosítson. Elérhető, ha a Multi Trigger modalitást választjuk.
Időablak
Időalapú ablak a letöltés kezdetének és végének kiválasztásához. Az ablakot csökkentheted vagy nagyíthatod a két kurzor görgetésével.
A DataLogger fájl másodperces méretét a regiszterek számának és a használt gyakoriságnak pontosan egy kombinációjával határozzák meg:
Csak a felvételi intervallum letöltése hasznos adatokkal a letöltési idő csökkentése érdekében.
