Ścieżka w widoku klasycznym: Klasyczny widok > Datalogger
Opis funkcji
Funkcja Datalogger umożliwia rejestrowanie danych związanych ze zdarzeniem wyzwalającym. Zapisane dane to:
pomiary analogowe, tj. prądy fazowe i napięcia liniowe
Zdarzenia cyfrowe, czyli zdarzenia ochronne lub alarmy, sygnały statusu wyłączników obwodowych, wyzwolenia ochronne.
WAŻNE: funkcja Datalogger wymaga dodatkowego zasilania napięciowego.
Zasada działania
Gdy Data Logger jest włączony i aktywowany, urządzenie nieustannie pobiera dane, wypełniając i opróżniając wewnętrzny bufor (B).
Jeśli naijdzie na zdarzenie wyzwalające (A), urządzenie przerywa akwizycję natychmiast lub po określonym przez użytkownika czasie zwanym opóźnieniem zatrzymania (C). Następnie zapisuje wszystkie dane w oknie (D), które można pobrać na komputer do odczytu i analizy.
Kolejne nagranie nadpisuje poprzednie w pamięci urządzenia.
Datalogger in Ekip Connect
Z Ekip Connect można wykonać następujące działania:
Włącz/wyłącz tę funkcję
Nagrywanie start/stop
konfiguruj parametry nagrywania
pobierz nagranie, aby przeanalizować je za pomocą funkcji Data Viewer
>> Aby uzyskać więcej informacji o obsługiwanych urządzeniach i wymaganiach dla każdego z nich, prosimy zapoznać się z dokumentem 9AKK108467A9238 dostępnym tutaj.

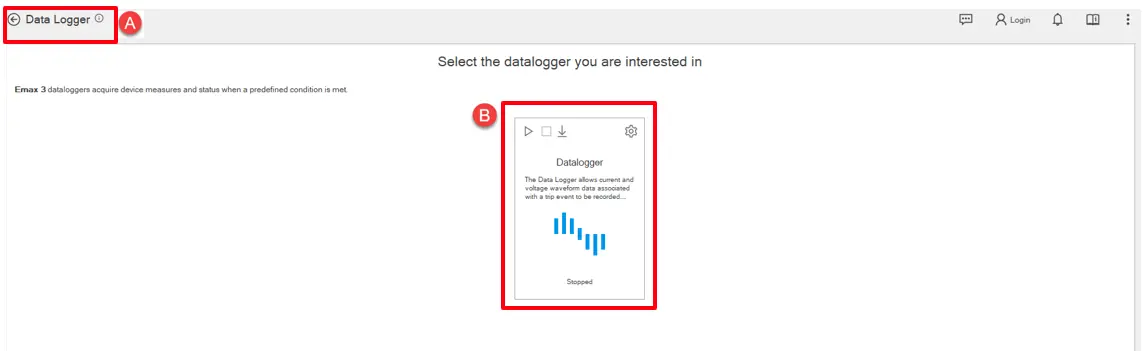

Jak to wygląda
Opis
części
A
Przycisk do powrotu do menu Narzędzia
B
Układ narzędzi, w którym można wykonać operacje Dataloggera.
Podpowiedź do układu dataloggera
Opis
części
A
Obszar przycisków z podpowiedką
Początek: Przycisk do uruchomienia nagrywania przez datalogger
Stop: Przycisk do finalizacji nagrywania działającego dataloggera.
Pobierz: Przycisk do pobrania nagranego datalogera. Ten przycisk jest aktywny tylko wtedy, gdy datalogger jest zatrzymany.
B
Opcje pobrania: Przycisk opcji do włączenia dataloggera i ustawienia parametrów dotyczących nagrania (liczba rejestrów, częstotliwość próbkowania, opóźnienie zatrzymania).
C
Dynamiczna etykieta informująca użytkownika o statusie dataloggera. Dostępne statusy są gotowe, działające i zatrzymane.
Rejestrator danych ustawień
Konfiguracja odbywa się głównie w oknie "Opcje", do którego można dostać się za pomocą przycisku "Pobierz opcje" w podpiętku.
Okno opcji składało się głównie z 2 części; Sekcje "Ogólne" i "Wyzwalacze".

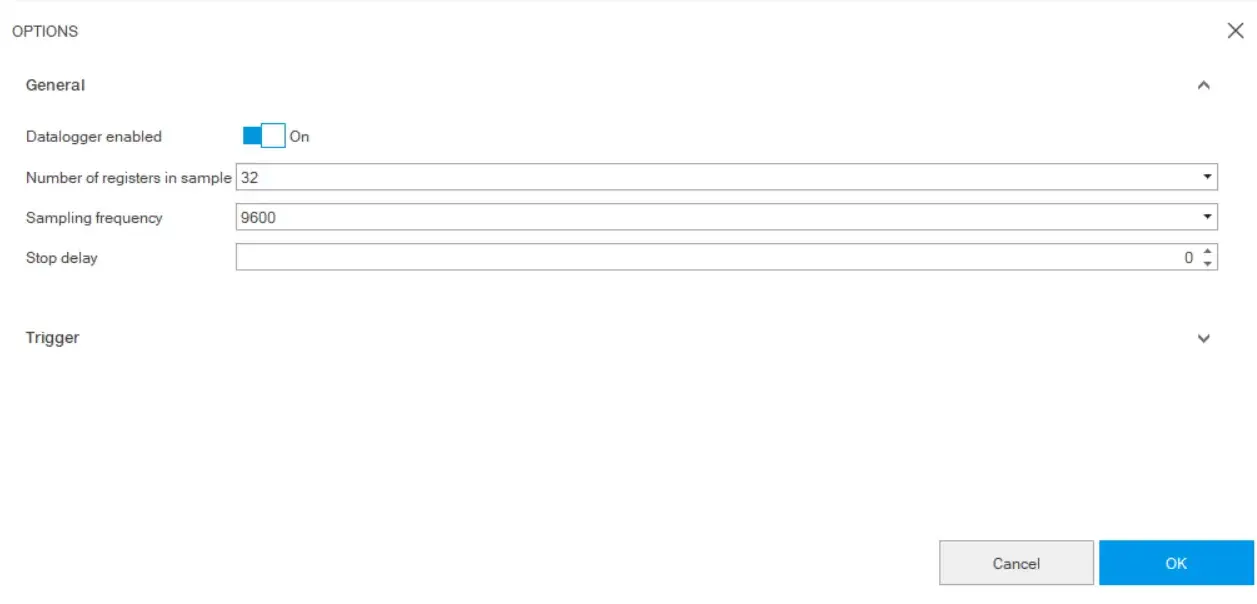

W sekcji "Ogólne" zarządzane jest włączanie funkcji i standardowa konfiguracja dla rejestratora danych. Użytkownik decyduje o numerze rejestru w próbce, częstotliwości próbkowania oraz opóźnieniu zatrzymania dla tego rekordu dataloggera.
Opis elementu
Rejestrator danych włączony
Przycisk do włączania/wyłączania funkcji dataloggera
Liczba rejestrów w próbie
Liczba rejestrów w próbie (8, 16, 32)
Częstotliwość próbkowania
Częstotliwość zbierania danych. Im wyższa częstotliwość próbkowania, tym krótszy czas nagrywania. (1200, 2400, 4800, 9600)
Zatrzymaj opóźnienie
Przycisk do ustawienia opóźnienia zatrzymania. Odnosi się do czasu trwania, wyliczonego w sekundach, po zdarzeniu wyzwalającym. Maksymalny limit to 10 sekund i jest dostępny.
W sekcji Wyzwalacz użytkownik wybiera pożądany wyzwalacz z listy zdarzeń wyzwalaczy.
Zacznij nagrywać
Gdy urządzenie jest podłączone i komunikuje się z Ekip Connect, kliknij Narzędzia > Data Logger.
Sprawdź, czy status polecenia umożliwiającego tę funkcję (Opcje pobierania --> Enable ) jest włączony.
Kliknij i skonfiguruj nagrywanie w sekcji "Ogólne".
Aby anulować zmiany, kliknij Anuluj. Aby zapisać konfigurację, kliknij OK : ustawienia są automatycznie zapisywane i przesyłane do urządzenia.
Kliknij na Trigger i ustaw typ triggera.
Aby anulować zmiany, kliknij Anuluj. Aby zapisać konfigurację, kliknij OK: ustawienia są automatycznie zapisywane i przesyłane do urządzenia.
Kliknij Start Datalogger: Nagrywanie zostało zainicjowane.
Kliknij na Stop Datalogger: Nagrywanie jest zatrzymane i gotowe do pobrania.
WAŻNE: po uruchomieniu funkcja pozostaje aktywna na urządzeniu niezależnie od statusu połączenia i komunikacji z Ekip Connect.
Pobierz nagranie
Po połączeniu i komunikacji z urządzeniem kliknij na Download Datalogger .
Uwaga: przycisk Download jest dostępny tylko wtedy, gdy jest nagranie.
Wybierz miejsce zapisu pliku oraz interwał nagrania, które chcesz pobrać: Ekip Connect zapisuje plik .abb nazwany według następującej składni: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
Uwaga: jeśli komunikacja z urządzeniem odbywa się przez połączenie punkt-punkt, pobranie pliku może zająć nawet 5-10 minut. Dzięki połączeniu z siecią magistralową operacja jest szybsza.
Pobieraj tylko ten odstęp nagrań z przydatnymi danymi, aby skrócić czas pobierania.
Prosimy zapoznać się z poniższą tabelą, która pokazuje zależność częstotliwości i rejestru w próbce z rozmiarem pliku rejestrującego dataloggera.
Próbkowanie
Częstotliwość (Hz)
Liczba
Rejestruj się w przykładzie
Rozmiar
Pliki dataloggera
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
Data Logger Pro umożliwia rejestrowanie przebiegów prądu i napięcia, alarmów oraz sygnałów cyfrowych związanych ze zdarzeniem. Do tej funkcjonalności niezbędna jest karta SD zamontowana na wyłączniku, umożliwiająca dłuższy czas nagrywania. Dodatkowo, wersja Pro oferuje więcej zmiennych w porównaniu do wersji podstawowej, oferując kompleksowy przegląd zdarzeń systemowych.
P wymagane:
Narzędzie jest dostępne tylko wtedy, gdy cyfrowa aktualizacja "Datalogger Pro" jest obecna i aktywowana w podłączonym wyłączniku Sace Emax 3.
Narzędzie jest możliwe do obsługi pamięci Flash (karta SD), która powinna spełniać następujące wymagania:
Standardowe karty SD* <= 2GB nie są obsługiwane.
Obsługiwane są karty SD o wydłużonej lub DUŻEJ pojemności* do 512GB.
*Generowane jest ostrzeżenie, jeśli karta SD <48GB
Gdy wszystkie wymagania zostaną spełnione, pojawi się sekcja Datalogger Pro. Kliknij przycisk Options , aby wykonać konfigurację.

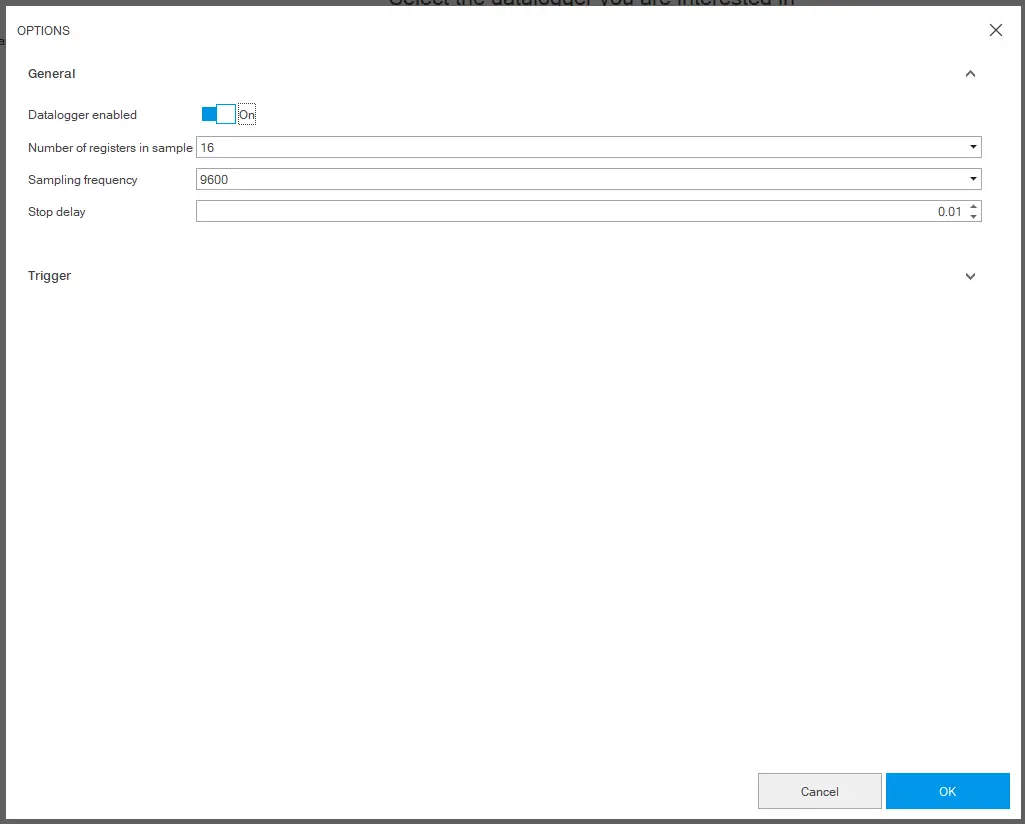

Poprzez dostęp do sekcji "Ogólne" można ustawić parametry takie jak liczba rejestrów w próbce, częstotliwość próbkowania, opóźnienie zatrzymania oraz włączenie dataloggera.
Opis elementu
Rejestrator danych włączony
Włącz/wyłącz funkcjonalność dataloggera
Liczba rejestrów w próbie
Liczba rejestrów w próbie (8, 16, 32, 64)
Częstotliwość próbkowania
Częstotliwość zbierania danych. Im wyższa częstotliwość próbkowania, tym krótszy czas nagrywania. (1200, 2400, 4800, 9600)
Zatrzymaj opóźnienie
Ustaw opóźnienie zatrzymania, które jest dostępne tylko po wybraniu modalności "Single trigger". Odnosi się do czasu trwania, wyliczonego w sekundach, po zdarzeniu wyzwalającym. Maksymalny limit to 10 sekund.
W sekcji "Trigger" dostępne są dwie metody: "Single Trigger" lub "Multi trigger". Ta ostatnia opcja umożliwia ustawienie do trzech różnych wyzwalaczy.
Pojedynczy spust
W trybie Single trigger możesz ustawić typ Trigger z listy wcześniej zdefiniowanych zdarzeń lub nawet spersonalizowany według własnych potrzeb.
Multi Trigger
W trybie wielowyzwalacza możesz niezależnie ustawić typy wyzwalaczy dla maksymalnie 3 wyzwalaczy. Maksymalnie 30 zdarzeń wyzwalających może zostać zarejestrowanych podczas jednej rejestracji.
Opis
części
Modalność wyzwalacza
Włącz modalność z wieloma wyzwalaczami.
Trigger
Wybierz wyzwalacz, który chcesz wyzwalać.
Typ spustu
Ustaw typ z listy zdarzeń wyzwalających. Istnieje opcja ustawienia niestandardowego zdarzenia wyzwalającego według uznania, wybierając niestandardowy typ wyzwalacza.
Wartość rejestru
Ustaw typ zdarzenia wyzwalającego według liczby szesnastkowej
Zacznij nagrywać
Po połączeniu urządzenia i komunikacji z Ekip Connect kliknij Classic View > Datalogger Advanced >card Informations i upewnij się, że status karty SD jest w porządku.
Następnie kliknij Narzędzia > Data Logger Pro.
Kliknij w Opcje pobrania i skonfiguruj nagranie w sekcji "Ogólne". Upewnij się, że włączony datalogger jest włączony.
Aby anulować zmiany, kliknij Anuluj. Aby zapisać konfigurację, kliknij Zastosowaj: ustawienia są automatycznie zapisywane i przesyłane do urządzenia.
Kliknij na Trigger i ustaw modalność wraz z typem triggera.
Aby anulować zmiany, kliknij Anuluj. Aby zapisać konfigurację, kliknij Zastosowaj: ustawienia są automatycznie zapisywane i przesyłane do urządzenia.
Kliknij Start Datalogger , aby zainicjować nagranie.
Kliknij Stop Datalogger , aby zatrzymać nagrywanie.
Pobierz nagranie
Kliknij na Download Datalogger, a otrzymasz okno zawierające dedykowane sekcje do wypełnienia i wybrania.
Nazwa pliku
Wybierz nazwę pliku datalogge oraz katalog. Domyślnie nazwa pliku jest CBTagName_Datalogger_YYYYMMDD formatykuhh:mm:ss. Rozszerzenie pliku musi zawsze brzmieć jako ".abb".
Wybór offsetu wyzwalacza
Pozwala wybrać zdarzenie wyzwalające do pobrania, jeśli wybrano modalność Multi Trigger.
Swobodny wybór offsetu
Daje kursor na osi czasu, na której możesz wybrać, w którym momencie rozpocząć operację pobierania. Pozwala to wyśrodkować okno pobierania na absolutnym czasie. Dostępne, gdy wybrano metodę Multi Trigger.
Okno czasowe
Okno oparte na czasie do wyboru początku i końca Pobrania. Możesz zmniejszyć lub powiększyć okno, przewijając dwa kursory.
Rozmiar pliku DataLogger w sekundach definiowany jest przez precyzyjne połączenie liczby rejestrów i częstotliwości używanej częstotliwości:
Pobieraj tylko ten odstęp nagrań z przydatnymi danymi, aby skrócić czas pobierania.
