Когато Data Logger е активиран и активиран, устройството непрекъснато получава данни, като пълни и изпразва вътрешен буфер (B).
Ако се срещне тригър събитие (A), устройството прекъсва заснемането веднага или след определяемо от потребителя време, наречено забавяне на спиране (C). След това се запазват всички данни в прозореца (D), които могат да бъдат изтеглени на компютър за четене и анализ.
Следващият запис презаписва предишния в паметта на устройството.
Datalogger in Ekip Connect
От Ekip Connect могат да се извършат следните действия:
активиране/изключване на функцията
Стартиране/спиране на записа
Конфигуриране на параметрите за запис
Изтеглете записа, за да го анализирате с функцията Data Viewer
>> За повече подробности относно поддържаните устройства и изискванията за всяко от тях, моля, вижте документа 9AKK108467A9238, достъпен тук.
Как изглежда
Описание на частта
A
Бутон за връщане в менюто Инструменти
B
Оформление на инструмента, където могат да се изпълняват операции с Datalogger.
Datalogger layout tooltip
Описание на частта
A
Област с бутони за подсказка
Начало: Бутон за стартиране на запис в даталогер
Стоп: Бутон за финализиране на текущия запис в даталогъра.
Изтегляне: Бутон за изтегляне на записания датарегистратор. Този бутон се активира само ако даталогърът е спрян.
B
Опции за изтегляне: Бутон Options за активиране на даталогера и задаване на параметри за записа (брой регистри, честота на семплиране, забавяне при спиране).
C
Динамичен етикет за информиране на потребителя за статуса на даталогера. Наличният статус е готов, вървящ и спрян.
Регистратор на данни за настройки
Конфигурацията се извършва основно в прозореца "Опции", който се достига чрез бутона "Изтегли опции" от подсказката.
Прозорецът за опции се състоеше основно от 2 части; Секции "Общо" и "Тригер".

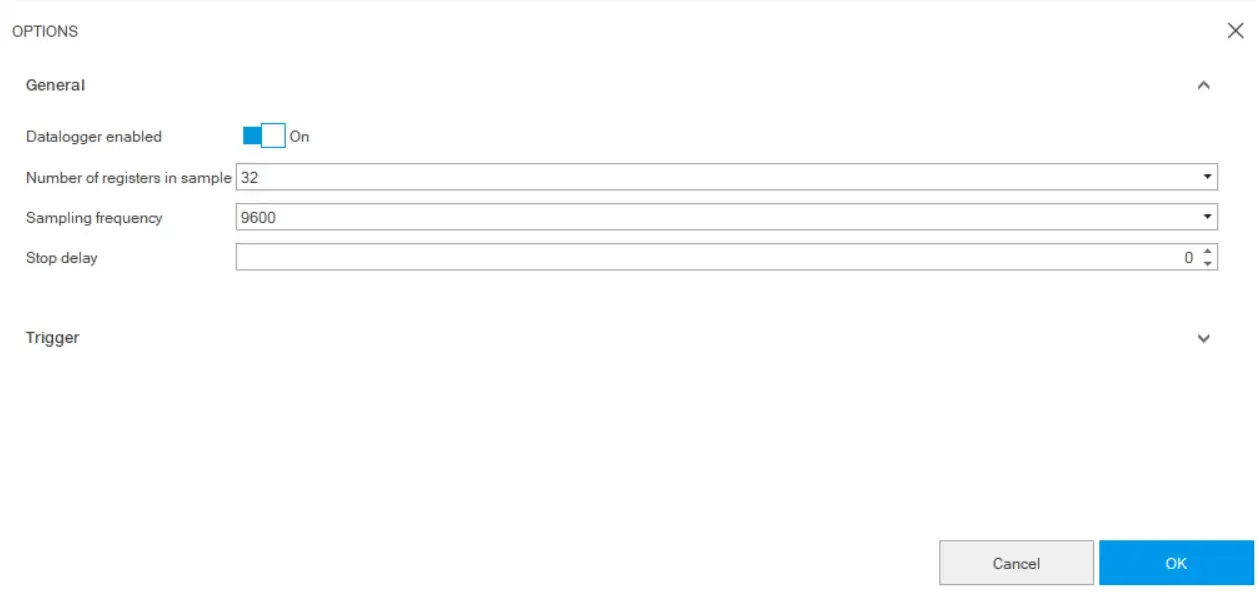

В раздел "Общо" се управлява включването на функцията и обичайната конфигурация на даталогера. Потребителят избира номера на регистъра в семпъла, честотата на семплиране и забавянето на спирането за този запис в даталогера.
Описание на елемента
Активиран даталогер
Бутон за активиране/изключване на функционалността на datalogger
Брой регистри в пробата
Брой регистри в извадката (8, 16, 32)
Честота на семплиране
Честота на събиране на данни. Колкото по-висока е честотата на семплирането, толкова по-кратка е продължителността на записа. (1200, 2400, 4800, 9600)
Спиране на забавянето
Бутон за задаване на спиране на забавяне. Той се отнася до продължителността, в секунди, на записа след тригерното събитие. Максималният лимит е 10 секунди и е наличен.
В секция Trigger потребителят избира желания тригер от списъка с тригър събития.
Започнете запис
След като устройството е свързано и комуникира с Ekip Connect, кликнете на Tools > Data Logger.
Проверете дали статусът на командата за активиране на функцията (Опции за изтегляне --> Активиране) е активиран .
Кликнете върху и конфигурирайте записа в секцията "Общо".
За да отмените промените, кликнете на Cancel. За да запазите конфигурацията, кликнете на OK : настройките се запазват автоматично и се предават на устройството.
Кликнете на Trigger и задайте типа на спусъка.
За да отмените промените, кликнете на Cancel. За да запазите конфигурацията, кликнете на OK: настройките се запазват автоматично и се предават на устройството.
Кликнете върху Start Datalogger: Записът е инициализиран.
Кликнете върху Stop Datalogger: Записът е спрян и готов за изтегляне.
ВАЖНО: след стартиране функцията остава активна на устройството независимо от статуса на връзката и комуникацията с Ekip Connect.
Изтеглете запис
След като устройството е свързано и комуникира, кликнете на Download Datalogger .
Забележка: бутонът за изтегляне е достъпен само ако има запис.
Изберете къде да запазите файла и интервала на записа, който искате да изтеглите: Ekip Connect запазва .abb файл, именуван според следния синтаксис: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
Забележка: ако комуникацията с устройството е чрез точка-точка връзка, изтеглянето на файла може да отнеме до 5-10 минути. При връзка към шина работата е по-бърза.
Изтеглете само интервала на запис с полезни данни, за да намалите времето за изтегляне.
Моля, консултирайте се с таблицата по-долу, която показва връзката между честота и регистър в извадката с записваем размер на файла в даталогера.
Семплиране
Честота (hz)
Брой на
Регистрирай се в Sample
Размер на
Файл(и) в Datalogger
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
Data Logger Pro позволява записването на вълнови форми на ток и напрежение, аларми и цифрови сигнали, свързани със събитие. За тази функционалност е необходима SD карта, инсталирана на прекъсвача, което позволява по-дълги записи. Освен това, Pro версията предлага повече променливи в сравнение с основната версия, предоставяйки цялостен преглед на системните събития.
Prererequisite:
Инструментът е достъпен само ако дигиталният ъпгрейд "Datalogger Pro" е наличен и активиран в свързания прекъсвач Sace Emax 3.
Инструментът работи с Flash памет (SD карта), която трябва да отговаря на следните спецификации:
Стандартните SD карти* <= 2GB не се поддържат.
Поддържат се удължени или ВИСОКОКАПАЦИТЕТНИ SD карти* до 512GB.
*Генерира се предупреждение, ако размерът на SD картата <48GB
Когато всички предварителни изисквания бъдат изпълнени, ще се появи секцията Datalogger Pro. Кликнете върху бутона Опции , за да изпълните конфигурацията.

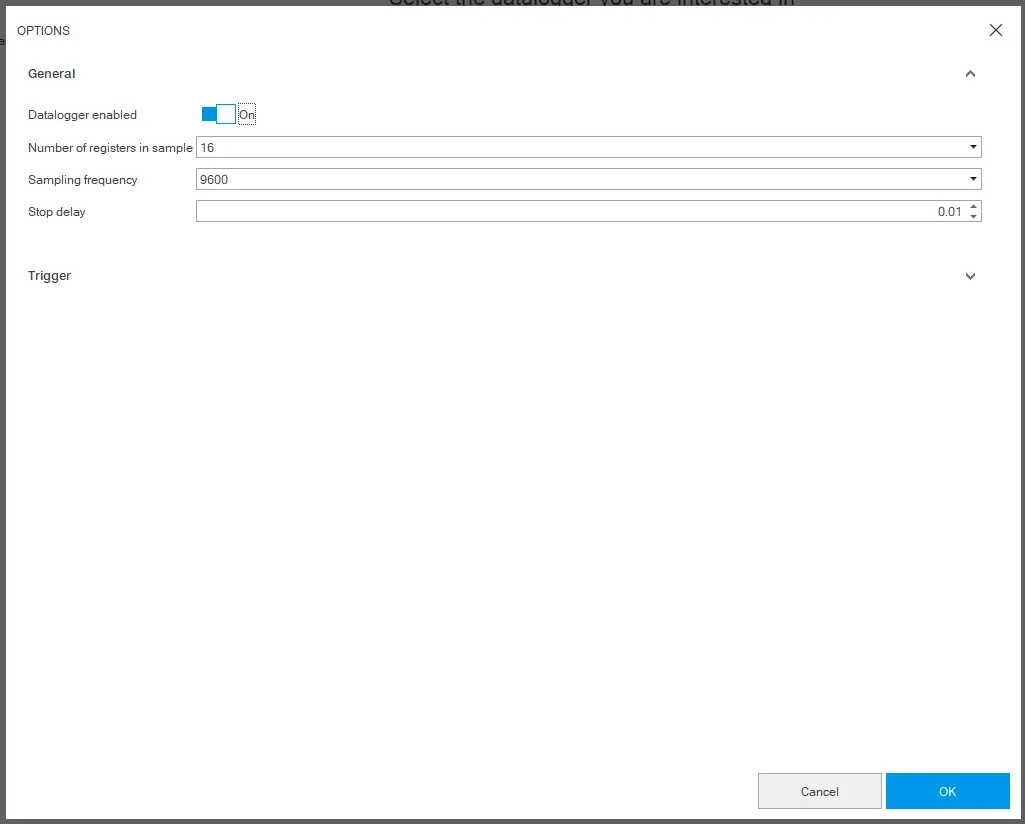

Чрез достъп до секцията "Общо" могат да се зададат параметри като брой регистри в семпла, честота на семплиране, закъснение на спиране и включване на даталогера.
Описание на елемента
Активиран даталогер
Активиране/изключване на функционалността на даталогера
Брой регистри в пробата
Брой регистри в извадката (8, 16, 32, 64)
Честота на семплиране
Честота на събиране на данни. Колкото по-висока е честотата на семплирането, толкова по-кратка е продължителността на записа. (1200, 2400, 4800, 9600)
Спиране на забавянето
Задайте забавянето за спиране, което е достъпно само ако е избрана модалността "Single trigger ". Той се отнася до продължителността, в секунди, на записа след тригерното събитие. Максималният лимит е 10 секунди.
В секцията "Спусък" има два режима: "Single Trigger" или "Multi Trigger". Последният позволява настройка на до три различни тригера.
Единичен спусък
В модалността Single trigger можете да зададете типа Trigger от списъка с предварително дефинирани trigger събития или дори персонализиран според вашите нужди.
Мулти тригер
В мултитригерния модалитет можеш да задаваш типове тригери независимо за до 3 тригера. Максимум 30 тригерни събития могат да бъдат записани по време на една регистрация.
Описание на частта
Модалност на задействане
Активирайте мулти-тригер модалност.
Спусък
Изберете тригера, който искате да зададете.
Тип спусък
Задайте типа от списъка с тригерните събития. Има опция за задаване на персонализирано тригерно събитие според желаното чрез избор на персонализиран тип тригер.
Регистърска стойност
Задайте типа тригер събитие чрез шестнадесетично число
Започнете запис
След като устройството е свързано и комуникира с Ekip Connect, кликнете на Classic View > Datalogger Advanced >SD карта информация и се уверете, че статусът на SD картата е ОК.
След това кликнете върху Tools > Data Logger Pro.
Кликнете върху опциите за изтегляне и конфигурирайте записа в секцията "Общо". Уверете се, че Datalogger-ът е включен.
За да отмените промените, кликнете на Cancel. За да запазите конфигурацията, кликнете на Apply: настройките се запазват автоматично и се предават на устройството.
Кликнете на Trigger и задайте модалността заедно с типа на спусъка.
За да отмените промените, кликнете на Cancel. За да запазите конфигурацията, кликнете на Apply: настройките се запазват автоматично и се предават на устройството.
Кликнете върху Start Datalogger , за да инициализирате записа.
Кликнете върху Stop Datalogger , за да спреш записа.
Изтеглете запис
Кликнете върху Download Datalogger и ще видите прозорец със специални секции, които трябва да бъдат запълнени и избрани.
Име на файла
Изберете името на datalogge файла и директорията. По подразбиране името на файла е във формат hh:mm: ss CBTagName_Datalogger_YYYYMMDD. Разширението на файла винаги трябва да бъде ".abb".
Избор на изместване на тригера
Позволява ви да изберете тригер събитие, което да бъде изтеглено, в случай че се избере модалността Multi Trigger.
Свободен избор на офсет
Предоставя курсор на времевата линия, с който можете да изберете в кой момент да започнете операцията за изтегляне. Това позволява прозорецът за изтегляне да бъде центриран около абсолютното време. Налична при избор на мулти-тригер модалност.
Времеви прозорец
Времеви прозорец за избор на начало и край на изтеглянето. Можете да намалите или увеличите прозореца, като превъртате двата курсора.
Размерът на файла в DataLogger в секунди се определя чрез прецизна комбинация от броя на регистрите и използваната честота:
Изтеглете само интервала на запис с полезни данни, за да намалите времето за изтегляне.
