Sti i klassisk visning: Klassisk visning > Datalogger
Beskrivelse av funksjonen
Funksjonen Datalogger tillater registrering av data knyttet til en triggerhendelse. De registrerte dataene er:
analoge målinger, det vil si fasestrømmer og linje-til-linje-spenninger
digitale hendelser, det vil si beskyttelseshendelser eller alarmer, statussignaler for sikringsbrytere, beskyttelsesutløsinger.
VIKTIG: funksjonsdataloggeren krever en hjelpespenningsforsyning.
Driftsprinsipp
Når Data Logger er aktivert og aktivert, henter enheten kontinuerlig data ved å fylle og tømme en intern buffer (B).
Hvis utløserhendelsen oppstår (A), avbryter enheten anskaffelsen umiddelbart eller etter en brukerdefinerbar tid kalt stoppforsinkelse (C). Deretter lagrer den all data i vinduet (D), som deretter kan lastes ned til en PC for lesing og analyse.
Et påfølgende opptak overskriver det forrige i enhetens minne.
Datalogger i Ekip Connect
Fra Ekip Connect kan følgende handlinger utføres:
aktivere/deaktivere funksjonen
Start/stopp opptak
Konfigurer opptaksparametere
Last ned opptaket for å analysere det med funksjonsdataviseren
>> For mer informasjon om støttede enheter og krav til hver, vennligst se dokument 9AKK108467A9238 tilgjengelig her.

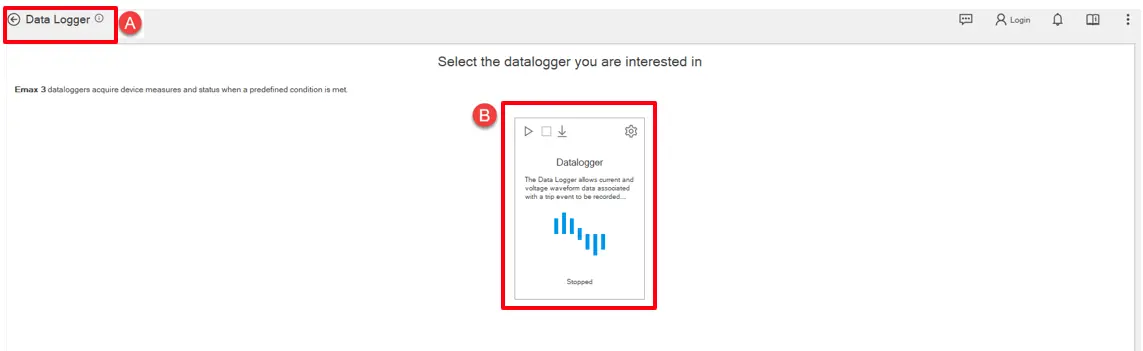

Hvordan det ser ut
Beskrivelse av deler
A
Knapp for å gå tilbake til menyen Verktøy
B
Verktøyoppsett hvor Datalogger-operasjoner kan utføres.
Datalogger-layoutverktøytips
Beskrivelse av deler
A
Verktøytips-knappområde
Start: Knapp for å starte datalogger-opptak
Stopp: Knappen for å fullføre opptaket av den kjørende dataloggeren.
Last ned: Knapp for å laste ned den innspilte dataloggeren. Denne knappen er kun aktivert hvis dataloggeren er stoppet.
B
Nedlastingsalternativer: Options-knappen for å aktivere datalogger og sette parametere for opptaket (antall registre, samplingsfrekvens, stoppforsinkelse).
C
Dynamisk etikett for å informere brukeren om statusen til dataloggeren. Tilgjengelig status er klar, i gang og stoppet.

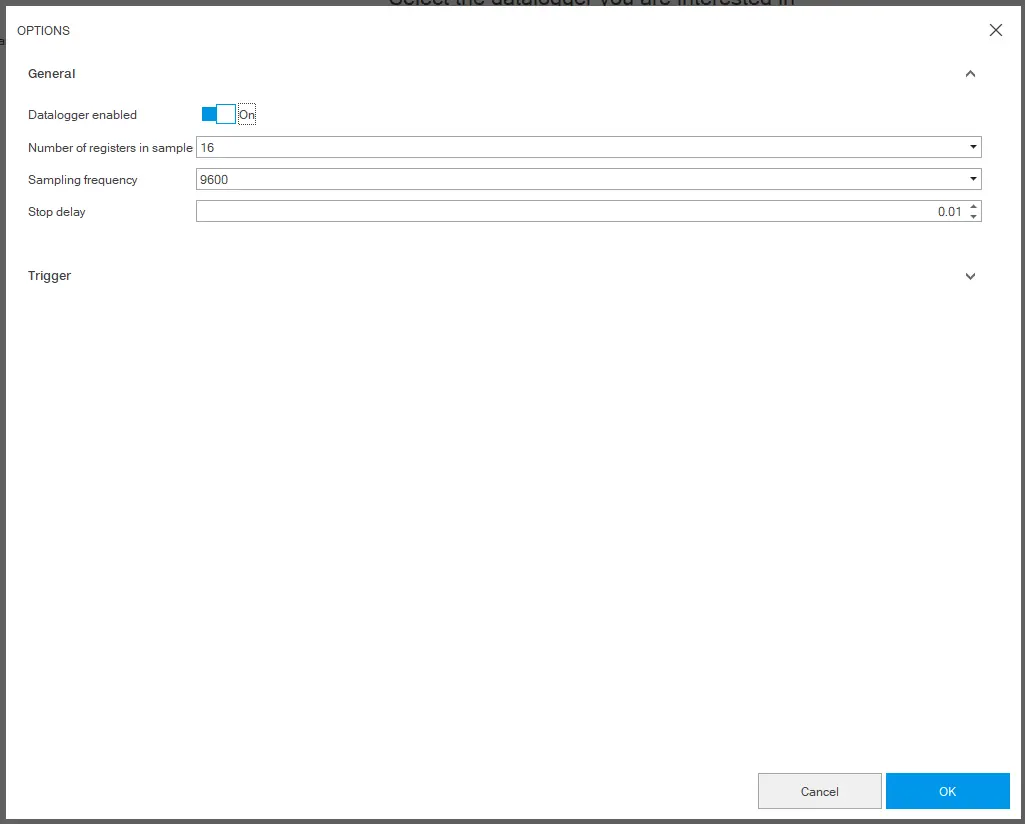

Innstillinger Datalogger
Konfigurasjonen gjøres hovedsakelig i "Alternativer"-vinduet som nås via "Last ned alternativer"-knappen fra verktøytipset.
Opsjonsvinduet besto hovedsakelig av to deler; "Generelle" og "Trigger"-seksjoner.
I seksjonen "Generelt" administreres aktivering av funksjon og vanlig konfigurasjon for dataloggeren. Brukeren bestemmer nummeret på registeret i sample, prøvefrekvens og stoppforsinkelse for dataloggerposten.
Elementbeskrivelse
Datalogger aktivert
En knapp for å aktivere/deaktivere datalogger-funksjonalitet
Antall registre i utvalget
Antall registre i utvalget (8, 16, 32)
Prøvetakingsfrekvens
Frekvens av datainnsamling. Jo høyere samplingsfrekvens, desto kortere opptakstid. (1200, 2400, 4800, 9600)
Stoppforsinkelse
En knapp for å sette stoppforsinkelse. Det refererer til varigheten, i sekunder, av opptaket etter utløserhendelsen. Maksimal grense er 10 sekunder og tilgjengelig.
I seksjonen Trigger velger brukeren ønsket trigger fra listen over triggerhendelser.
Start innspillingen
Når enheten er koblet til og kommuniserer med Ekip Connect, klikk på Tools > Data Logger.
Sjekk at statusen til kommandoen for å aktivere funksjonen (nedlastingsalternativer --> aktiver) er aktivert .
Klikk på og konfigurer opptak i "Generelt"-seksjonen.
For å kansellere endringene, klikk på Avbryt. For å lagre konfigurasjonen, klikk på OK : innstillingene lagres automatisk og sendes til enheten.
Klikk på Trigger og sett trigger-typen.
For å kansellere endringene, klikk på Avbryt. For å lagre konfigurasjonen, klikk på OK: innstillingene lagres automatisk og sendes til enheten.
Klikk på Start Datalogger: Opptaket er initialisert.
Klikk på Stopp Datalogger: Innspillingen er stoppet og klar til nedlasting.
VIKTIG: Når funksjonen er startet, forblir den aktiv på enheten uavhengig av statusen på tilkoblingen og kommunikasjonen med Ekip Connect.
Last ned en innspilling
Med enheten tilkoblet og kommuniserende, klikk på Download Datalogger .
Merk: Nedlastingsknappen er kun tilgjengelig hvis det finnes en opptak.
Velg hvor filen skal lagres og intervallet for opptaket du vil laste ned: Ekip Connect lagrer en .abb-fil navngitt etter følgende syntaks: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
Merk: hvis kommunikasjon med enheten skjer via en punkt-til-punkt-tilkobling, kan det ta opptil 5-10 minutter å laste ned filen. Med en bussnettverkstilkobling går driften raskere.
Last kun ned opptaksintervallet med nyttige data for å redusere nedlastingstidene.
Vennligst se tabellen nedenfor som viser forholdet mellom frekvens og register i prøven med filstørrelsen på en registrerbar datalogger.
Utvalg
Frekvens (hz)
Antall
Registrer deg i eksempel
Størrelse på
Datalogger-fil(er)
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
Data Logger Pro gjør det mulig å registrere strøm- og spenningsbølger, alarmer og digitale signaldata knyttet til en hendelse. Et SD-kort installert på sikringen er nødvendig for denne funksjonaliteten, noe som muliggjør lengre opptaksvarigheter. I tillegg gir Pro-versjonen flere variabler sammenlignet med grunnversjonen, og gir en omfattende oversikt over systemhendelser.
P-krav:
Verktøyet er kun tilgjengelig for bruk hvis "Datalogger Pro" Digital Upgrade er til stede og aktivert i den tilkoblede Sace Emax 3-bryteren.
Verktøyet kan brukes med flashminne (SD-kort), som bør oppfylle følgende spesifikasjoner:
Standard SD-kort* <= 2GB støttes ikke.
SD-kort med utvidet eller HØY kapasitet* opptil 512 GB støttes.
*En advarsel genereres hvis SD-kortstørrelse <48 GB
Når alle forutsetningene er oppfylt, vil Datalogger Pro-seksjonen vises. Klikk på Innstillinger-knappen for å utføre konfigurasjonen.
Ved å få tilgang til «Generell»-seksjonen kan parametere som antall registre i prøven, samplingsfrekvens, stoppforsinkelse og aktivering av datalogger justeres.
Elementbeskrivelse
Datalogger aktivert
Aktiver/deaktiver datalogger-funksjonalitet
Antall registre i utvalget
Antall registre i utvalget (8, 16, 32,64)
Prøvetakingsfrekvens
Frekvens av datainnsamling. Jo høyere samplingsfrekvens, desto kortere opptakstid. (1200, 2400, 4800, 9600)
Stoppforsinkelse
Sett stoppforsinkelsen, som kun er tilgjengelig hvis "Enkelt trigger"-modalitet er valgt. Det refererer til varigheten, i sekunder, av opptaket etter utløsende hendelse. Maksimal grense er 10 sekunder.
I "Trigger"-seksjonen finnes det to modaliteter, "Single Trigger" eller "Multi trigger". Den sistnevnte gjør det mulig å sette opp opptil tre forskjellige triggere.
Single Trigger
I Single trigger-modalitet kan du sette trigger-typen fra listen over forhåndsdefinerte triggerhendelser, eller til og med en tilpasset en etter dine behov.
Multi Trigger
I Multi trigger-modalitet kan du sette triggertyper uavhengig for opptil 3 triggere. Maksimalt 30 utløsende hendelser kan registreres under én enkelt registrering.
Beskrivelse av deler
Trigger-modalitet
Aktiver multi-trigger-modalitet.
Utløser
Velg triggeren du ønsker å sette inn.
Avtrekkertype
Sett typen fra listen over trigger-hendelser. Det finnes et alternativ for å sette en tilpasset triggerhendelse som ønsket ved å velge egendefinert triggertype.
Registerverdi
Sett utløserhendelsestypen etter heksademaltall
Start innspillingen
Med enheten tilkoblet og kommuniserende med Ekip Connect, klikk på Classic View > Datalogger Advanced > SD-kortinformasjon og sørg for at SD-kortets status er OK.
Deretter klikker du på Tools > Data Logger Pro.
Klikk på Nedlastingsalternativene og konfigurer opptaket i "Generelt"-seksjonen. Sørg for at dataloggeren er aktivert.
For å kansellere endringene, klikk på Avbryt. For å lagre konfigurasjonen, klikk på Apply: innstillingene lagres automatisk og sendes til enheten.
Klikk på Trigger og sett modaliteten sammen med trigger-typen.
For å kansellere endringene, klikk på Avbryt. For å lagre konfigurasjonen, klikk på Apply: innstillingene lagres automatisk og sendes til enheten.
Klikk på Start Datalogger for å initialisere opptaket.
Klikk på Stop Datalogger for å stoppe opptaket.
Last ned en innspilling
Klikk på Download Datalogger, og du vil få et vindu med dedikerte seksjoner som skal fylles og velges.
Filnavn
Velg navnet på datalogge-filen og katalogen. Som standard er filnavnet i CBTagName_Datalogger_YYYYMMDDhh:mm:ss-format . Filendelsen må alltid være ".abb".
Valg av utløserforskyvning
Lar deg velge trigger-hendelsen som skal lastes ned dersom Multi Trigger-modaliteten velges.
Fri offset-valg
Gir en markør på tidslinjen som du kan velge hvilket tidsstempel du vil starte nedlastingsoperasjonen på. Det lar nedlastingsvinduet være sentrert på et absolutt tidspunkt. Tilgjengelig når Multi Trigger-modaliteten er valgt.
Tidsvindu
Tidsbasert vindu for å velge start og slutt på nedlastingen. Du kan redusere eller forstørre vinduet ved å bla de to markørene.
DataLogger-filstørrelsen i sekunder defineres av en presis kombinasjon av antall registre og frekvens som brukes:
Last kun ned opptaksintervallet med nyttige data for å redusere nedlastingstidene.
