Opis funkcije
Funkcija Datalogger omogućuje snimanje podataka povezanih s okidačkim događajem. Zabilježeni podaci su:
analogna mjerenja, tj. fazne struje i naponi između linija
Digitalni događaji, tj. zaštitni događaji ili alarmi, signali statusa prekidača, aktiviranja zaštite.
VAŽNO: funkcija Datalogger zahtijeva pomoćno napajanje napona.
Princip rada
Kada je Data Logger omogućen i aktiviran, uređaj kontinuirano prikuplja podatke punjenjem i pražnjenjem internog međuspremnika (B).
Ako se dogodi okidački događaj (A), uređaj prekida preuzimanje odmah ili nakon korisnički definiranog vremena nazvanog stop delay (C). Zatim sprema sve podatke u prozor (D), koji se potom mogu preuzeti na računalo radi čitanja i analize.
Sljedeća snimka prepisuje prethodnu u memoriji uređaja.
Datalogger in Ekip Connect
Iz Ekip Connect-a mogu se izvesti sljedeće radnje:
omogućiti/onemogućiti funkciju
Start/Stop snimanje
konfiguriraj parametre snimanja
preuzmite snimku za analizu pomoću funkcije Data Viewer
>> Za više detalja o podržanim uređajima i zahtjevima za svaki, molimo pogledajte dokument 9AKK108467A9238 dostupan ovdje.
Kako izgleda
Opis
dijela

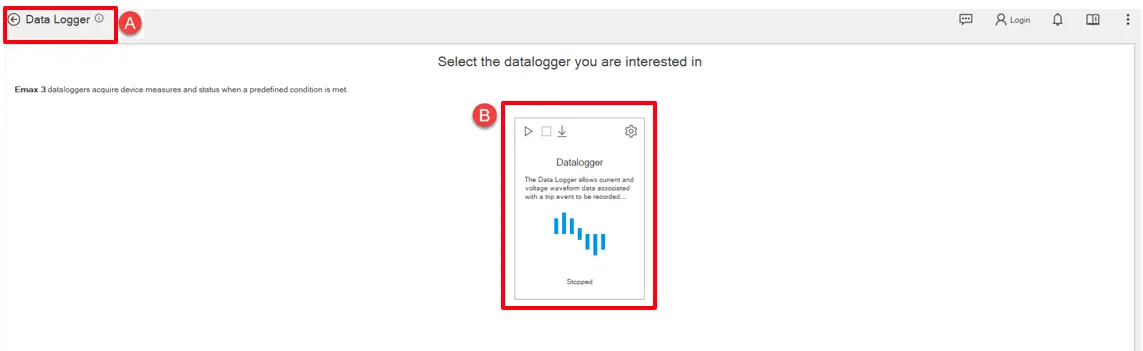

A
Gumb za povratak u izbornik Alati
B
Raspored alata u kojem se mogu izvršavati operacije Dataloggera.
Tooltip za raspored dataloggera
Opis
dijela
A
Područje s tipkama s alatnim savjetima
Početak: Gumb za pokretanje snimanja u dataloggeru
Stani: Gumb za finalizaciju snimanja aktivnog dataloggera.
Preuzmi: Gumb za preuzimanje snimljenog dataloggera. Ovaj gumb je omogućen samo ako je datalogger zaustavljen.
B
Opcije preuzimanja: Gumb za opcije za uključivanje dataloggera i postavljanje parametara o snimanju (broj registara, frekvencija uzorkovanja, kašnjenje zaustavljanja).
C
Dinamička oznaka za informiranje korisnika o statusu dataloggera. Dostupni status je spreman, aktivan i zaustavljen.
Postavke Data Logger

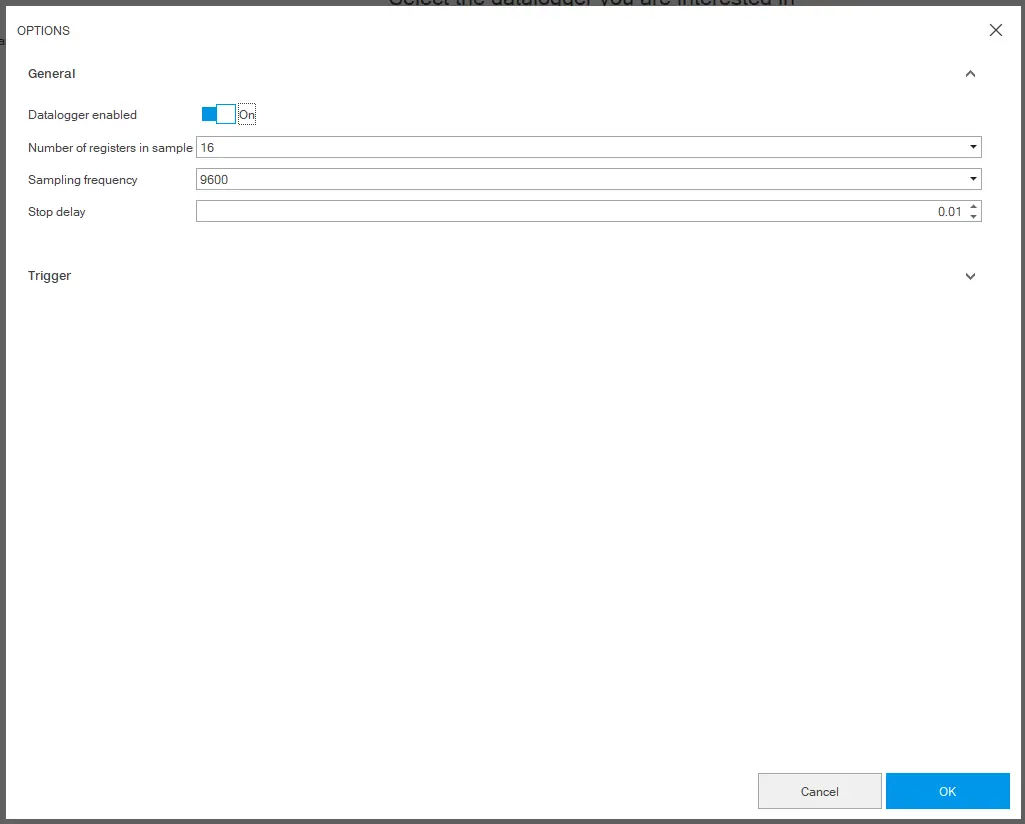

Konfiguracija se uglavnom obavlja u prozoru "Options" do kojeg se dolazi putem gumba "Download options" iz tooltipa.
Prozor opcija uglavnom se sastojao od 2 dijela; "Opće" i "Okidače" sekcije.
U odjeljku "Općenito" upravlja se omogućavanjem funkcije i uobičajenom konfiguracijom za datalogger. Korisnik odlučuje broj registra u uzorku, frekvenciju uzorkovanja i stop delay za taj datalogger zapis.
Opis elementa
Datalogger omogućen
Gumb za omogućavanje/onemogućavanje funkcionalnosti dataloggera
Broj registara u uzorku
Broj registara u uzorku (8, 16, 32)
Učestalost uzorkovanja
Učestalost prikupljanja podataka. Što je veća frekvencija uzorkovanja, to je kraće trajanje snimanja. (1200, 2400, 4800, 9600)
Zaustavljanje kašnjenja
Gumb za postavljanje stop delaya. Odnosi se na trajanje, u sekundama, snimanja nakon okidačkog događaja. Maksimalno ograničenje je 10 sekundi i dostupno.
U odjeljku Okidač, korisnik odabire željeni okidač s popisa okidačkih događaja.
Počnite snimati
Kad je uređaj povezan i komunicira s Ekip Connect, kliknite na Tools > Data Logger.
Provjerite je li status naredbe za omogućavanje funkcije (opcije preuzimanja --> Enable) omogućen .
Kliknite i konfigurirajte snimanje u odjeljku "Općenito".
Za otkazivanje promjena kliknite na Otkaži. Za spremanje konfiguracije kliknite na OK : postavke se automatski spremaju i prenose na uređaj.
Klikni na Trigger i postavi tip triggera.
Za otkazivanje promjena kliknite na Otkaži. Za spremanje konfiguracije kliknite na OK: postavke se automatski spremaju i šalju na uređaj.
Kliknite na Start Dataloggera: Snimanje je inicijalizirano.
Kliknite na Stop Datalogger: Snimanje je zaustavljeno i spremno za preuzimanje.
VAŽNO: nakon pokretanja, funkcija ostaje aktivna na uređaju bez obzira na status veze i komunikacije s Ekip Connect.
Preuzmite snimku
Kad je uređaj spojen i komunicira, kliknite na Download Datalogger .
Napomena: gumb za preuzimanje dostupan je samo ako postoji snimka.
Odaberite gdje spremiti datoteku i interval snimke koju želite preuzeti: Ekip Connect sprema .abb datoteku nazvanu prema sljedećoj sintaksi: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
Napomena: ako je komunikacija s uređajem putem point-to-point veze, preuzimanje datoteke može potrajati do 5-10 minuta. S priključkom na sabirničku mrežu, rad je brži.
Preuzmite samo interval snimanja s korisnim podacima kako biste smanjili vrijeme preuzimanja.
Molimo pogledajte donju tablicu koja prikazuje odnos frekvencije i registra u uzorku s veličinom datoteke zapisivog datalogera.
Uzorkovanje
Frekvencija (Hz)
Broj
Registrirajte se u uzorku
Veličina
Datalogger datoteka (e)
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
Data Logger Pro omogućuje bilježenje strujnog i naponskog valnog oblika, alarma i digitalnih signala povezanih s događajem. Za ovu funkcionalnost potrebna je SD kartica ugrađena na osigurač, što omogućuje dulje trajanje snimanja. Osim toga, Pro verzija nudi više varijabli u odnosu na osnovnu verziju, nudeći sveobuhvatan pregled događaja sustava.
Pzahtjev:
Alat je dostupan za rad samo ako je digitalna nadogradnja "Datalogger Pro" prisutna i aktivirana u spojenom Sace Emax 3 osiguraču.
Alat je funkcionalan s Flash memorijom (SD karticom), koja bi trebala zadovoljiti sljedeće specifikacije:
Standardne SD kartice* <= 2GB nisu podržane.
Podržane su produžene ili VELIKE SD kartice* do 512GB.
*Generira se upozorenje ako je SD kartica veličine <48GB
Kada su svi preduvjeti ispunjeni, pojavit će se odjeljak Datalogger Pro. Kliknite na gumb Options za izvođenje konfiguracije.
Pristupom odjeljku "Općenito" mogu se postaviti parametri poput broja registara u uzorku, frekvencije uzorkovanja, kašnjenja zaustavljanja i uključivanja dataloggera.
Opis elementa
Datalogger omogućen
Omogući/onemogući funkcionalnost dataloggera
Broj registara u uzorku
Broj registara u uzorku (8, 16, 32, 64)
Učestalost uzorkovanja
Učestalost prikupljanja podataka. Što je veća frekvencija uzorkovanja, to je kraće trajanje snimanja. (1200, 2400, 4800, 9600)
Zaustavljanje kašnjenja
Postavite stop delay, koji je dostupan samo ako je odabran modalitet "Single trigger". Odnosi se na trajanje snimanja, izraženo u sekundama, nakon okidačkog događaja. Maksimalni limit je 10 sekundi.
U odjeljku "Okidač" dostupna su dva modaliteta, "Jedan okidač" ili "Višestruki okidač". Potonji omogućuje mogućnost postavljanja do tri različita okidača.
Jedan okidač
U modalitetu s jednim okidačem možete postaviti tip okidača s popisa unaprijed definiranih događaja okidača ili čak prilagođeni prema vašim potrebama.
Multi Trigger
U modalitetu s više okidača možete neovisno postaviti vrste okirača za do 3 okidača. Maksimalno 30 ukupnih okidačkih događaja može se zabilježiti tijekom jedne registracije.
Opis
dijela
Modalitet okidača
Omogući modalitet s više okidača.
Okidač
Odaberite okidač koji želite postaviti.
Tip okidača
Postavite tip s popisa okidačkih događaja. Postoji opcija za postavljanje prilagođenog okidačkog događaja po želji odabirom prilagođene vrste okidača.
Vrijednost registra
Postavi tip okidačkog događaja prema heksadecimalnom broju
Počnite snimati
Kad je uređaj spojen i komunicira s Ekip Connect, kliknite na Classic View > Datalogger Advanced >SD card Informations i provjerite je li status SD kartice u redu.
Nakon toga kliknite na Tools > Data Logger Pro.
Kliknite na opcije preuzimanja i konfigurirajte snimku u odjeljku "Općenito". Provjerite je li datalogger uključen.
Za otkazivanje promjena kliknite na Otkaži. Za spremanje konfiguracije kliknite na Primijeni: postavke se automatski spremaju i šalju uređaju.
Kliknite na Trigger i postavite modalitet zajedno s vrstom triggera.
Za otkazivanje promjena kliknite na Otkaži. Za spremanje konfiguracije kliknite na Primijeni: postavke se automatski spremaju i šalju uređaju.
Kliknite na Start Datalogger za pokretanje snimke.
Kliknite na Stop Datalogger da zaustavite snimanje.
Preuzmite snimku
Kliknite na Download Datalogger i bit će vam prikazan prozor s namjenskim sekcijama koje treba ispuniti i odabrati.
Naziv datoteke
Odaberite ime datalogge datoteke i direktorij. Po zadanim postavkama naziv datoteke je u CBTagName_Datalogger_YYYYMMDDhh:mm:ss formatu. Ekstenzija datoteke uvijek mora biti ".abb".
Odabir offseta okidača
Omogućuje vam da odaberete okidački događaj za preuzimanje ako se odabere modalitet višestrukog okidača.
Slobodan odabir pomaka
Pruža kursor na vremenskoj liniji s kojom možete odabrati u kojem vremenskom oznaci započeti operaciju preuzimanja. Omogućuje da se prozor za preuzimanje usredotoči na točno vrijeme. Dostupno kada se odabere modalitet Multi Trigger.
Vremenski prozor
Vremenski ograničen prozor za odabir početka i kraja preuzimanja. Prozor možete smanjiti ili povećati pomicanjem dva pokazivača.
Veličina DataLogger datoteke u sekundama definira se preciznom kombinacijom broja registara i frekvencije korištene frekvencije:
Preuzmite samo interval snimanja s korisnim podacima kako biste smanjili vrijeme preuzimanja.
konfigurirajte snimanje u odjeljku "Općenito".
za pokretanje snimke.
da zaustavite snimanje.
