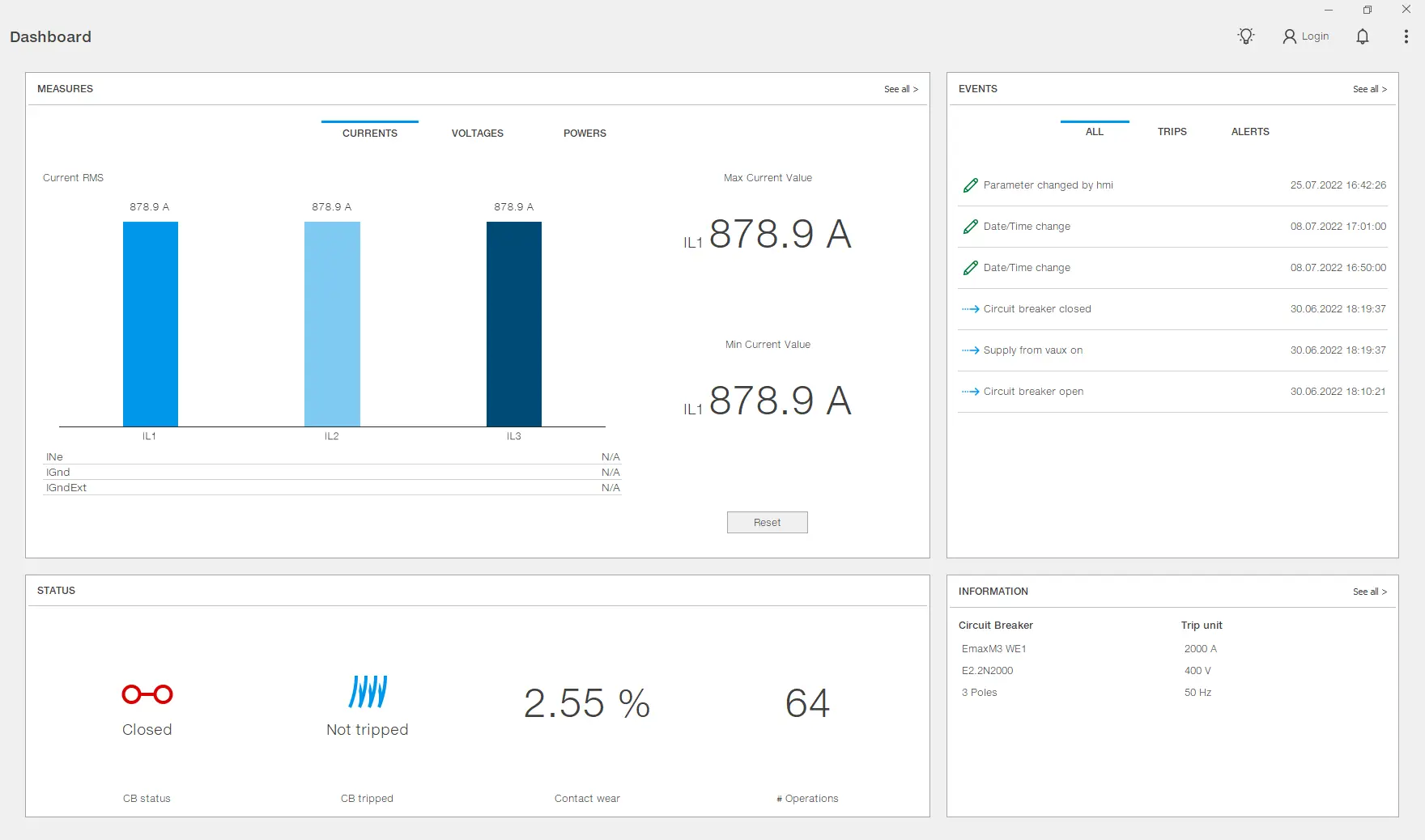

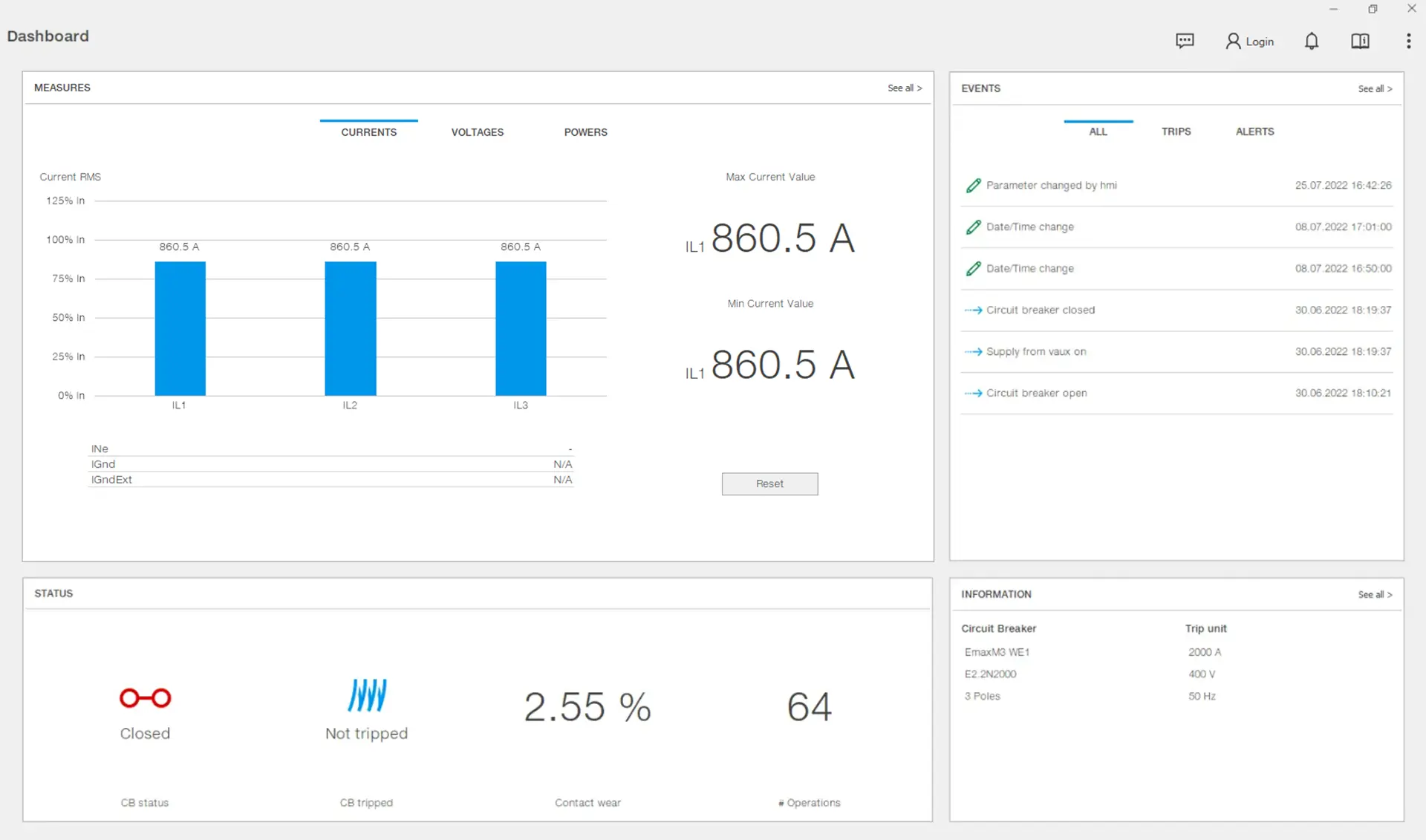

Nadzorna ploča

Funkcije stranice

Kako to izgleda

Mjerenja površine

Opis

dijela
A	Gumb za pristup odjeljku Mjerenja na stranici Praćenje
B	Izbornik mjerenja

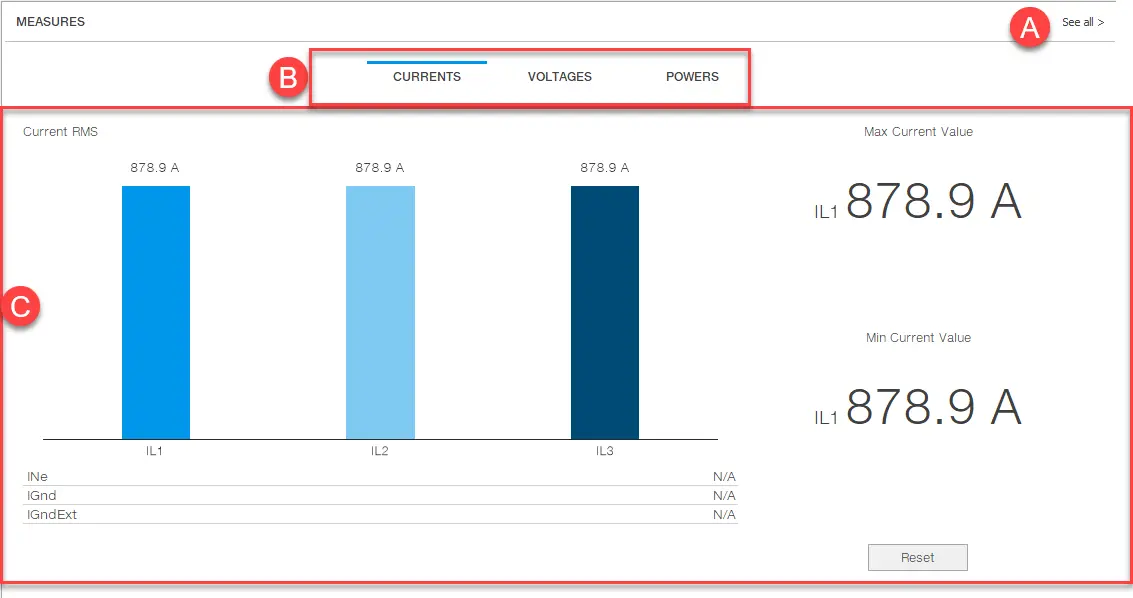

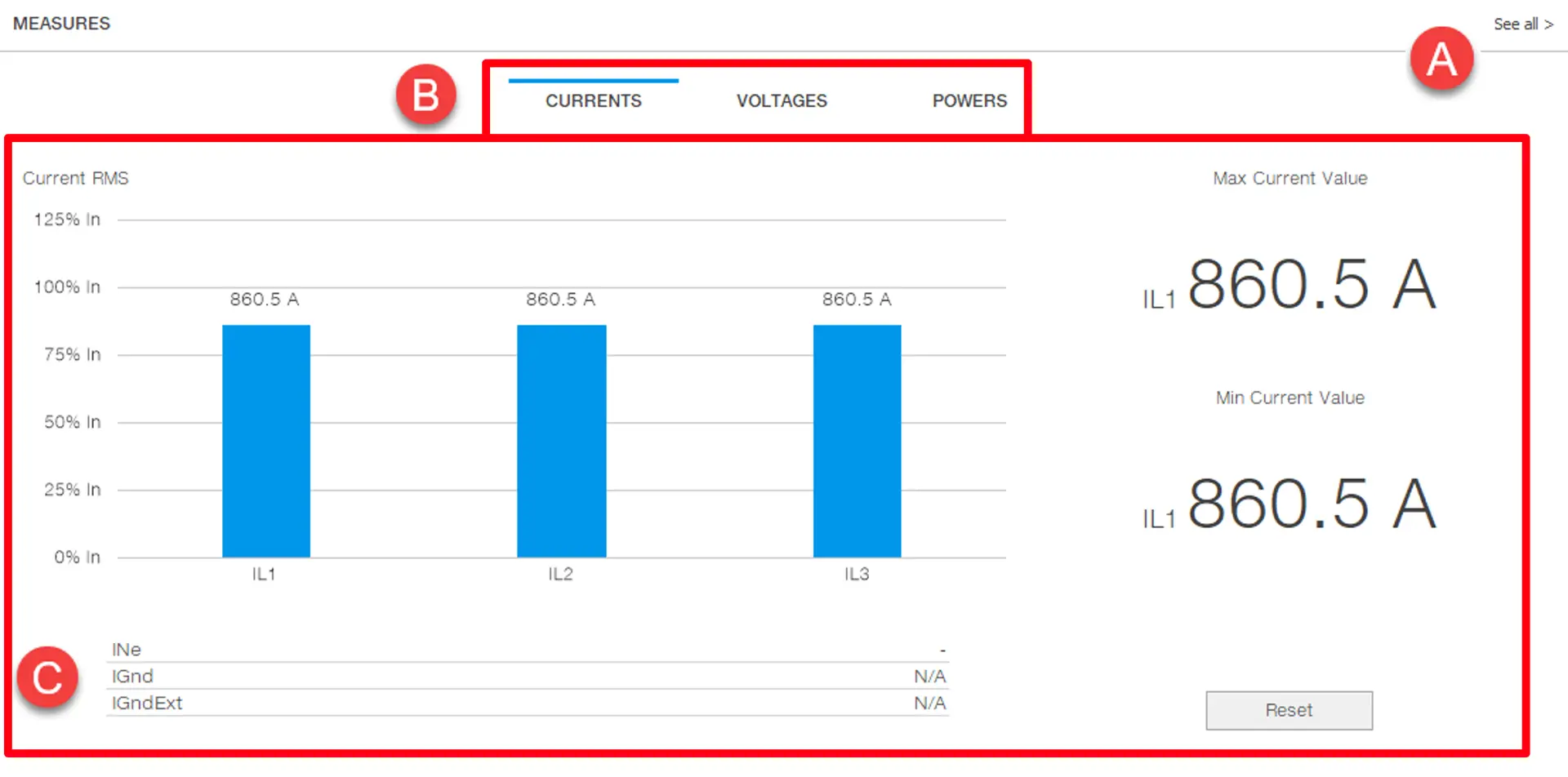

C	Područje prikaza trenutnog mjerenja Trenutačna RMS: dobivena mjerenja: Struja svake faze Ine: neutralna struja IGnd: struja unutarnjeg uzemljenja IGndEx1: vanjska struja zemljospoja vrijednost struje: maksimalna izmjerena fazna struja. Vrijednost izračunata od napajanja uređaja ili od posljednjeg ručnog resetiranja. Min. vrijednost struje: izmjerena minimalna fazna struja. Vrijednost izračunata od napajanja uređaja ili od posljednjeg ručnog resetiranja. Resetiranje: gumb za resetiranje minimalnih i maksimalnih vrijednosti

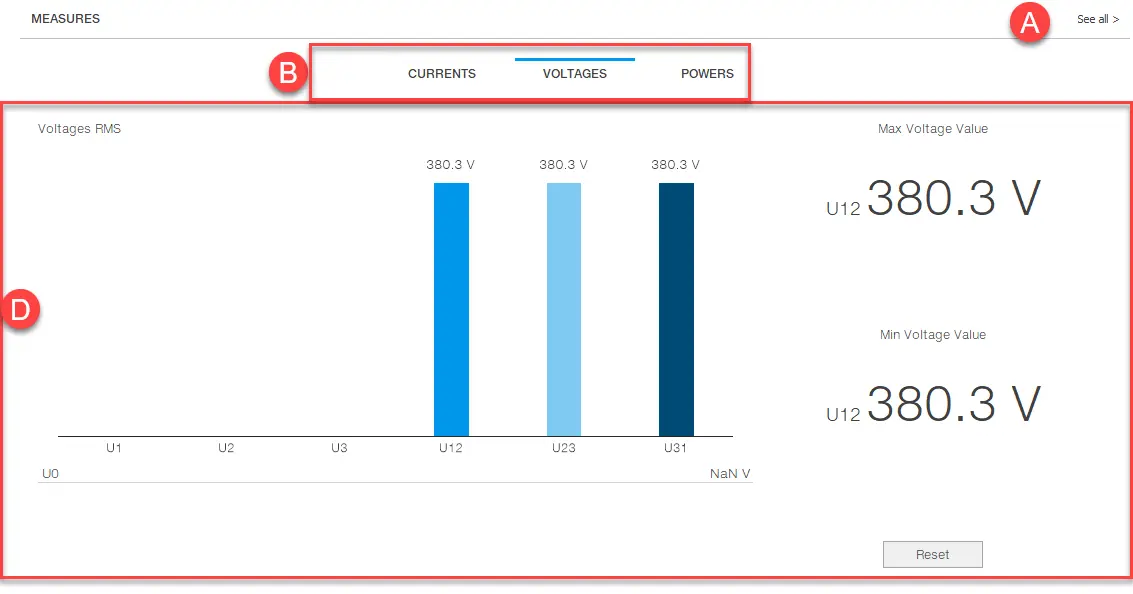

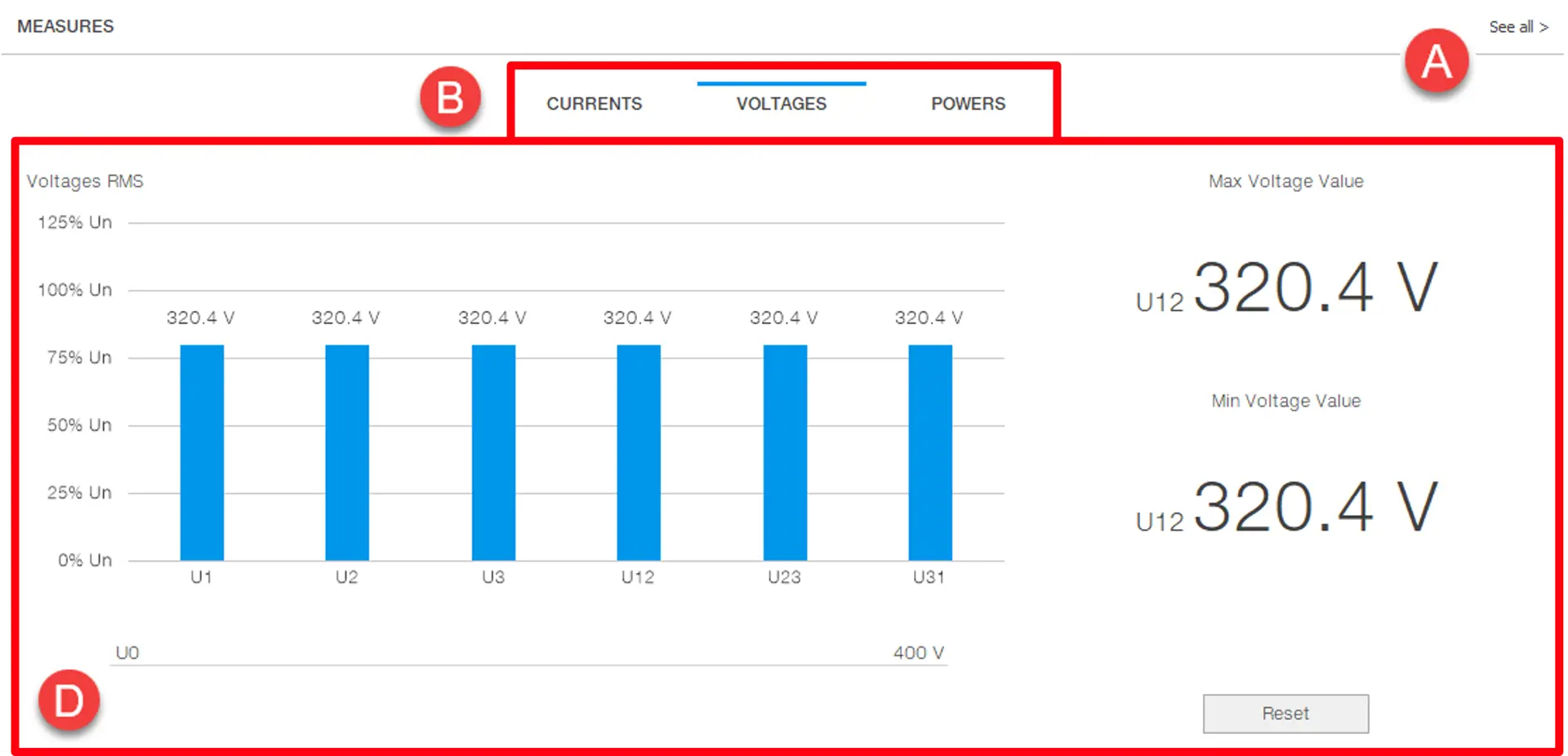

D	Područje prikaza mjerenja napona Naponi RMS: dobivena mjerenja: napon svake faze (pojedinačna i linija-linija) U0: neutralni napon vrijednost napona: maksimalni izmjereni fazni napon. Vrijednost izračunata od napajanja uređaja ili od posljednjeg ručnog resetiranja. Min. vrijednost napona: izmjereni minimalni fazni napon. Vrijednost izračunata od napajanja uređaja ili od posljednjeg ručnog resetiranja. Resetiranje: gumb za resetiranje minimalnih i maksimalnih vrijednosti

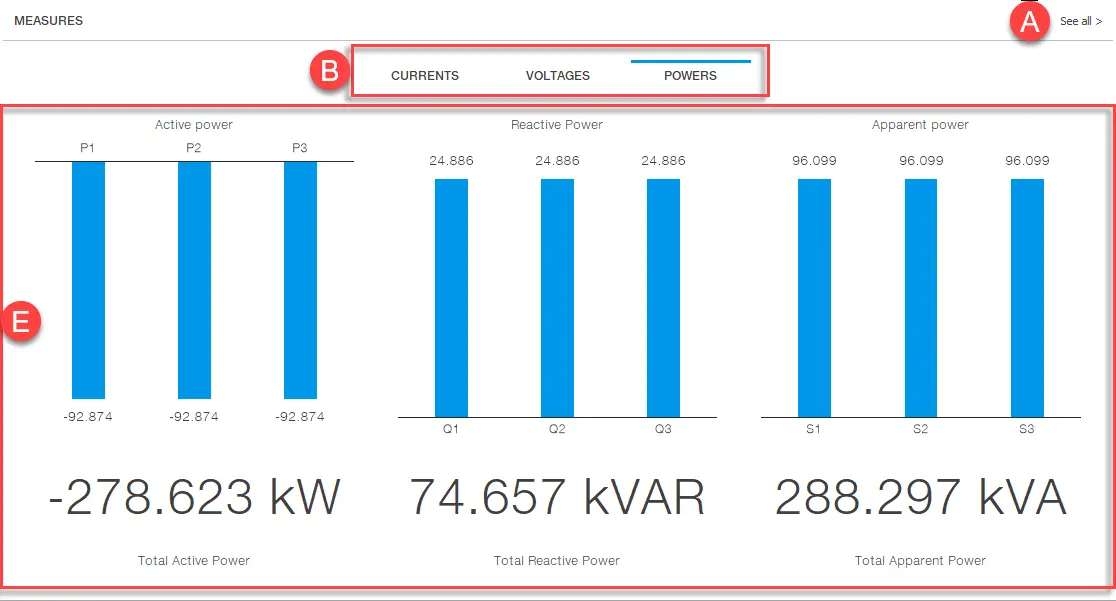

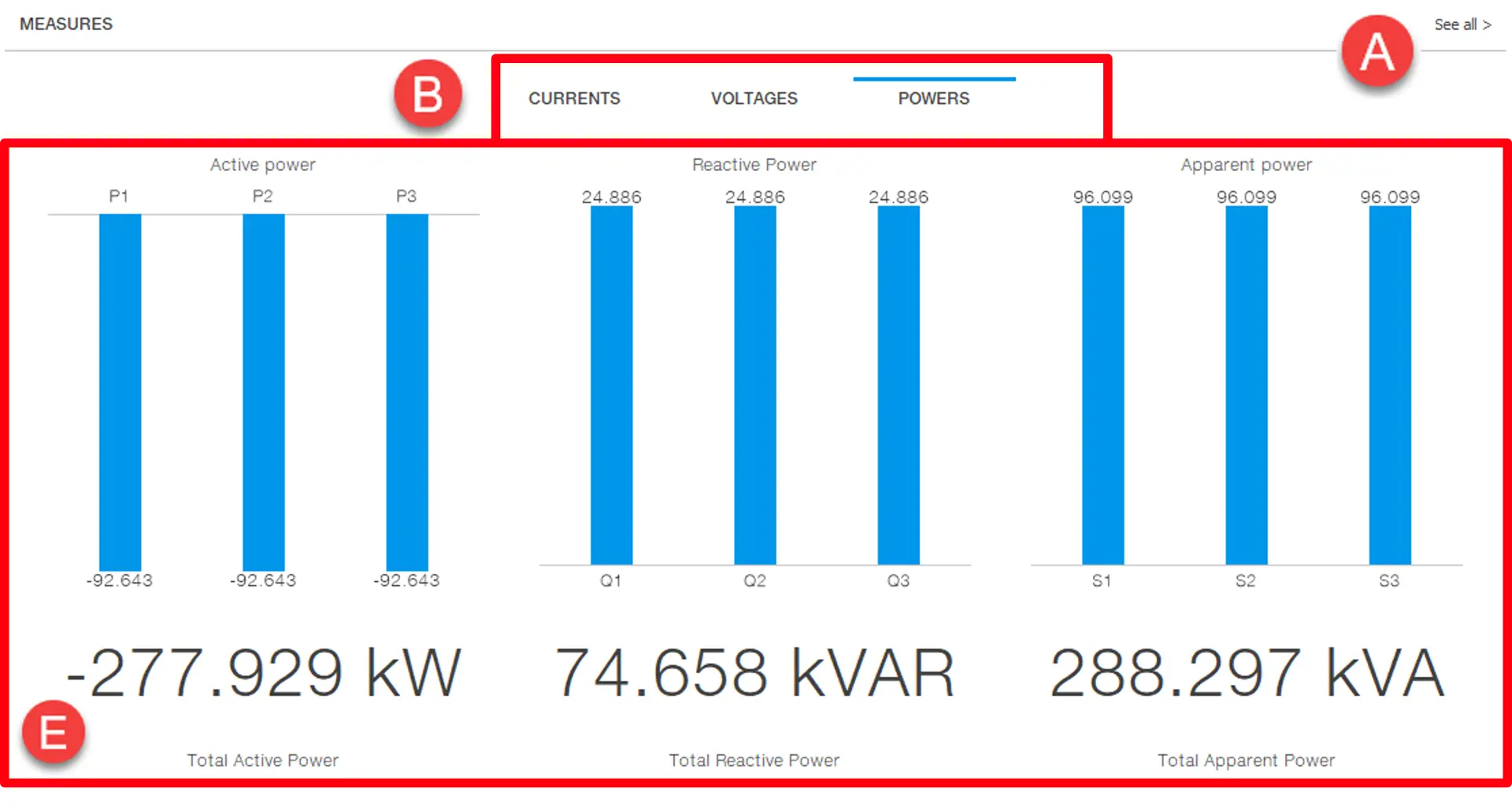

E	Područje prikaza mjerenja snage: faza i ukupna djelatna snaga fazna i ukupna jalova snaga faza i ukupna prividna snaga

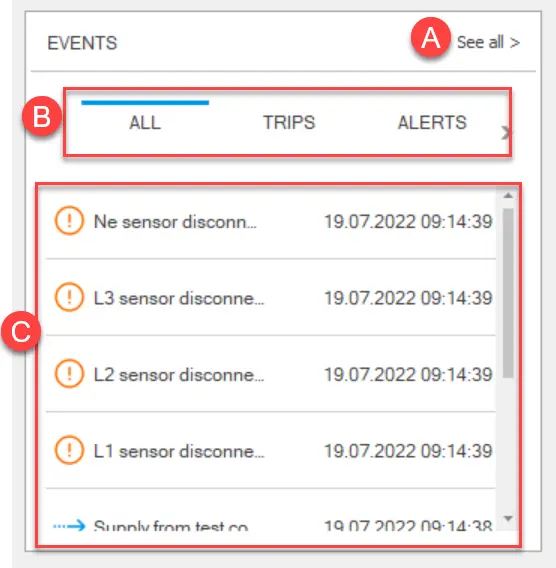

Događaji u području

dijela
A	Gumb za pristup odjeljku Događaji na stranici Praćenje.
B	Izbornik događanja: Sve: prikazuje posljednjih šest zabilježenih događaja, isključujući putovanja i alarme Intervencije: prikazuje posljednjih šest zabilježenih putovanja. Alarmi : prikazuje posljednjih šest zabilježenih alarma.
C	Područje koje prikazuje događaje odabrane u [B]: : promjena statusa /: upozorenje :greška :informacija :mijenjati

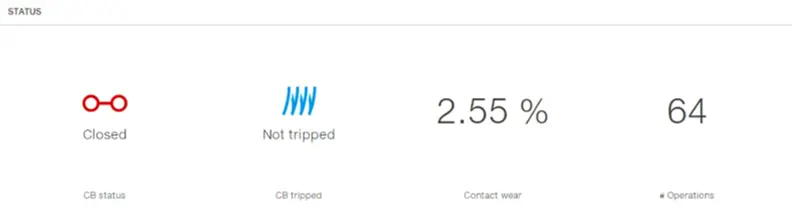

Status područja

dijela
Stanje prekidača	:zatvoren :otvoren :neodređen
Isključivanje prekidača	:Spotaknuo : nije se aktivirao
Kontaktno trošenje	0% = bez trošenja 100% = potpuno istrošeno
# Operacije	Ukupan broj ručnih operacija, intervencija, neuspjelih intervencija i testnih intervencija.

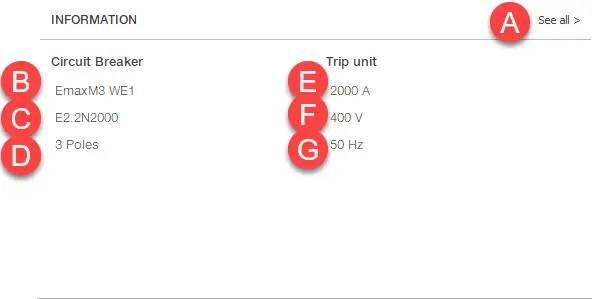

Informacije o području

Opis

dijela
A	Gumb za pristup stranici s informacijama
B	Prilagođeni naziv uređaja (parametar CB Tag naziv koji se može uređivati u klasičnom prikazu > konfiguracija jedinice > prilagodljive informacije)
C	Vrsta uređaja (parametar CB Vrsta vidljiva i u klasičnom prikazu > Informacije > Opći parametri)
D	Broj polova
E	Nazivna struja (In)
F	Nazivni napon (Un)
G	Frekvencija

Resetirajte minimalne i maksimalne zabilježene vrijednosti

Napomena: funkcija je dostupna samo ako je uređaj povezan s Ekip Connect putem veze od točke do točke.

U odjeljku Mjerenja kliknite na vrstu mjerenja (Struje ili Naponi) za koju želite resetirati minimalne i maksimalne vrijednosti.
Kliknite na Reset.
