Въвеждането
Предисловие
Ekip Connect може да се свързва с няколко устройства едновременно, но да комуникира само с едно устройство наведнъж.
|
Тип връзка
|
Описание | Процедура |
|---|---|---|
| T &P | Сканирайте чрез USB флаш устройство с помощта на Ekip T&P или Ekip Programming конвертор. | Сканиране чрез ABB ключ |
| Сериен | Сканирайте, което търси устройства, свързани чрез серийна мрежа. | Сканиране на серийна шина |
| Ethernet | Сканиране, което търси устройства, свързани чрез Ethernet мрежа. Всяко устройство се разпознава чрез IP адрес. | Сканиране на Ethernet мрежа |
| Ръчен |
Сканиране с ръчно дефиниране на параметри и метод на свързване Modbus.
Особено полезно за устройства без SlaveID (идентификатор за комуникация между устройства ABB S.p.A)
|
Ръчно сканиране |
Забележка: когато използвате софтуера за първи път, се препоръчва да използвате връзка чрез USB (Ekip T&P или Ekip Programming).
Забележка: устройствата могат да бъдат свързани чрез BLE (Bluetooth Low Energy) чрез приложението EPiC. За повече информация, моля, вижте документацията на приложението, достъпна тук.

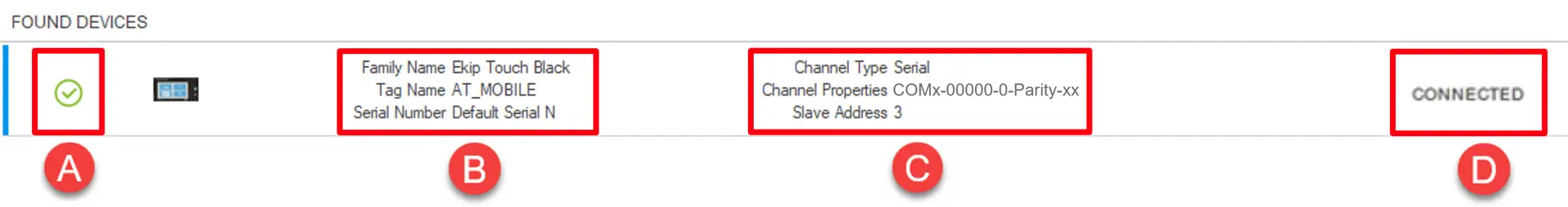

Информация за устройството на страница Сканиране
В раздел Намерени устройства са изброени устройствата, намерени след сканиране. За всяко устройство е предоставена следната информация:
| Описание на частта | |
|---|---|
| Една |
Състояние на устройството:
Забележка: прекъснато устройство остава видимо до следващото сканиране или рестартиране на Ekip Connect.
|
| B |
Идентификатор на семейството устройства, име на етикет и сериен номер
Забележка: параметърът Име на маркера може да се редактира в класическия изглед > конфигурацията на модула
|
| C | IP адрес и/или порт, използвани за връзка и неговата конфигурация |
| D |
Забележка: Ekip Connect може да конфигурира и наблюдава само едно устройство в даден момент. Разрешаването на комуникация с избраното устройство възпрепятства комуникацията с активираното преди това устройство.
|
