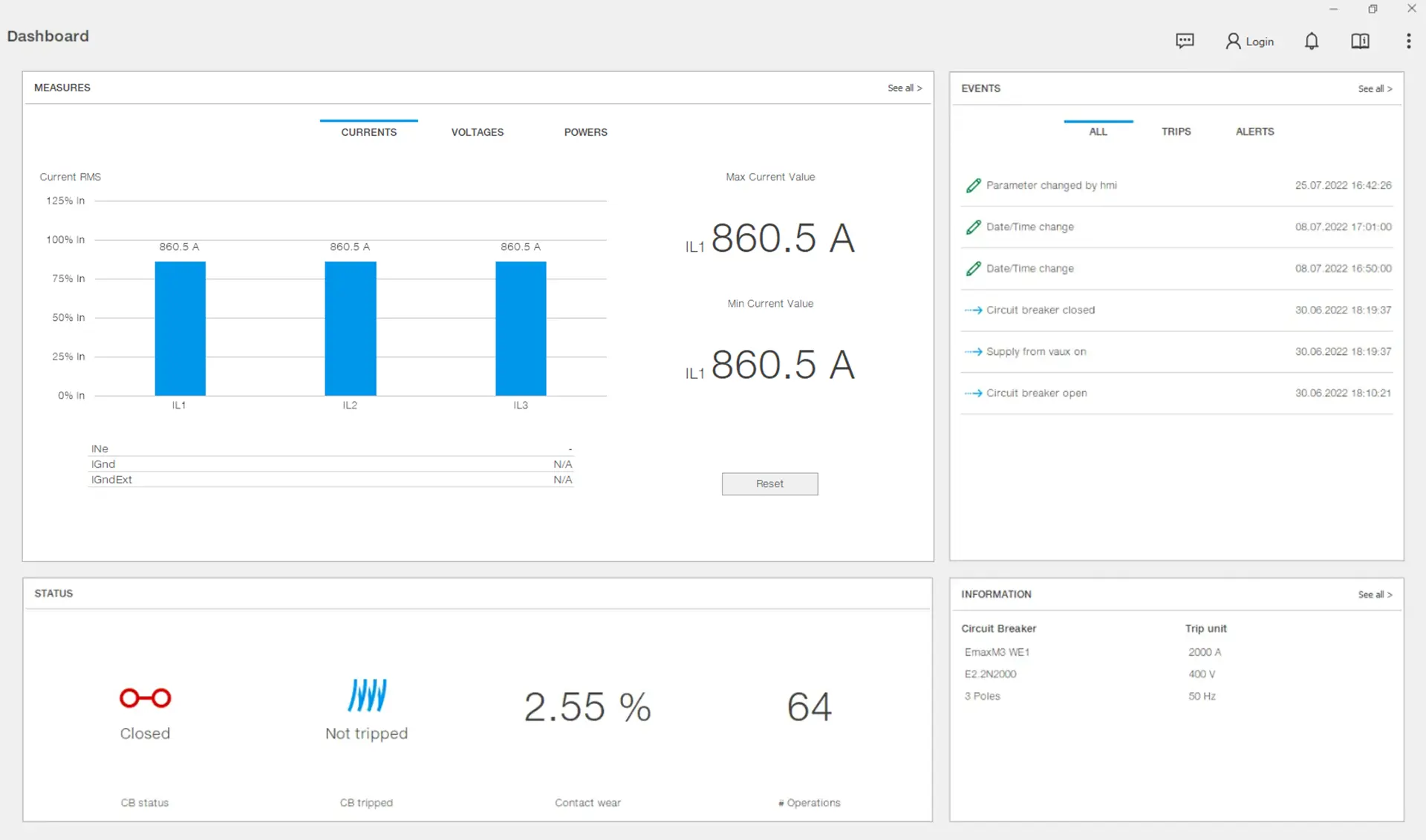

Показване на обобщената или най-важната информация за устройството
Достъп до страници с по-подробна информация.

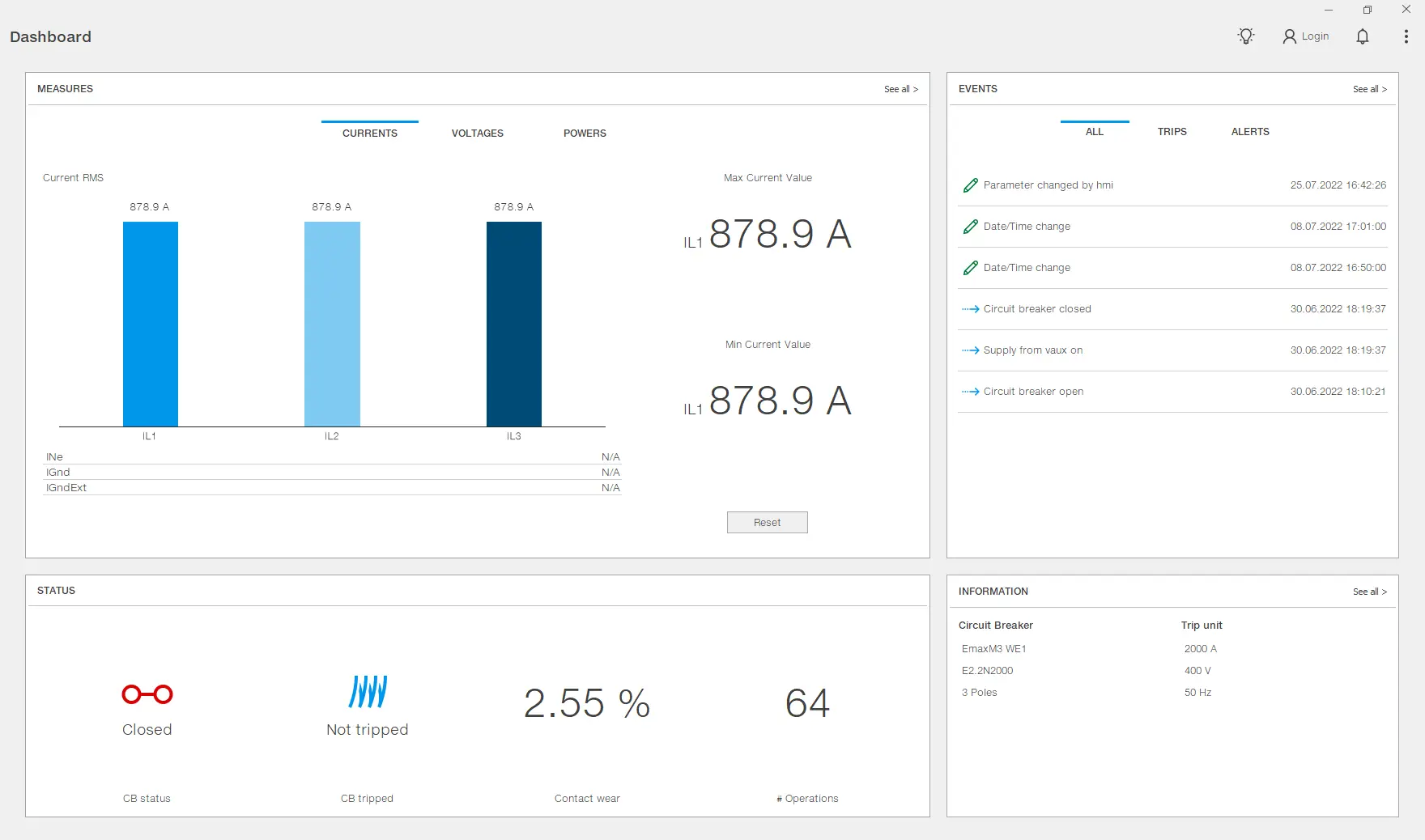

Как изглежда

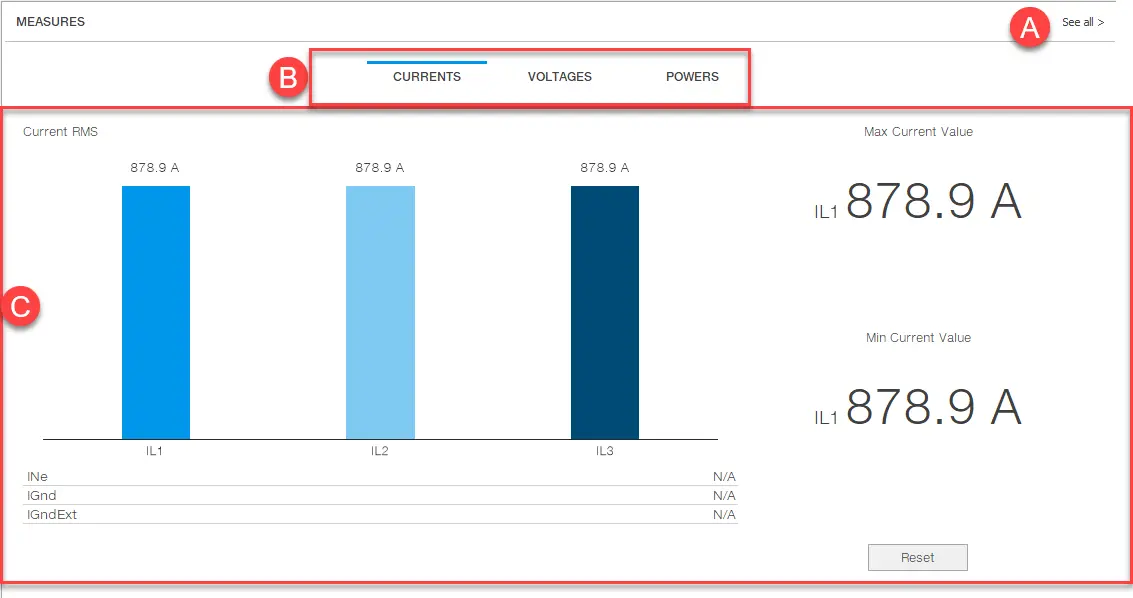

Измервания на площта
Описание на частта
Една
Бутон за достъп до секцията Измервания на страницата Мониторинг
B
Меню за измервания
C

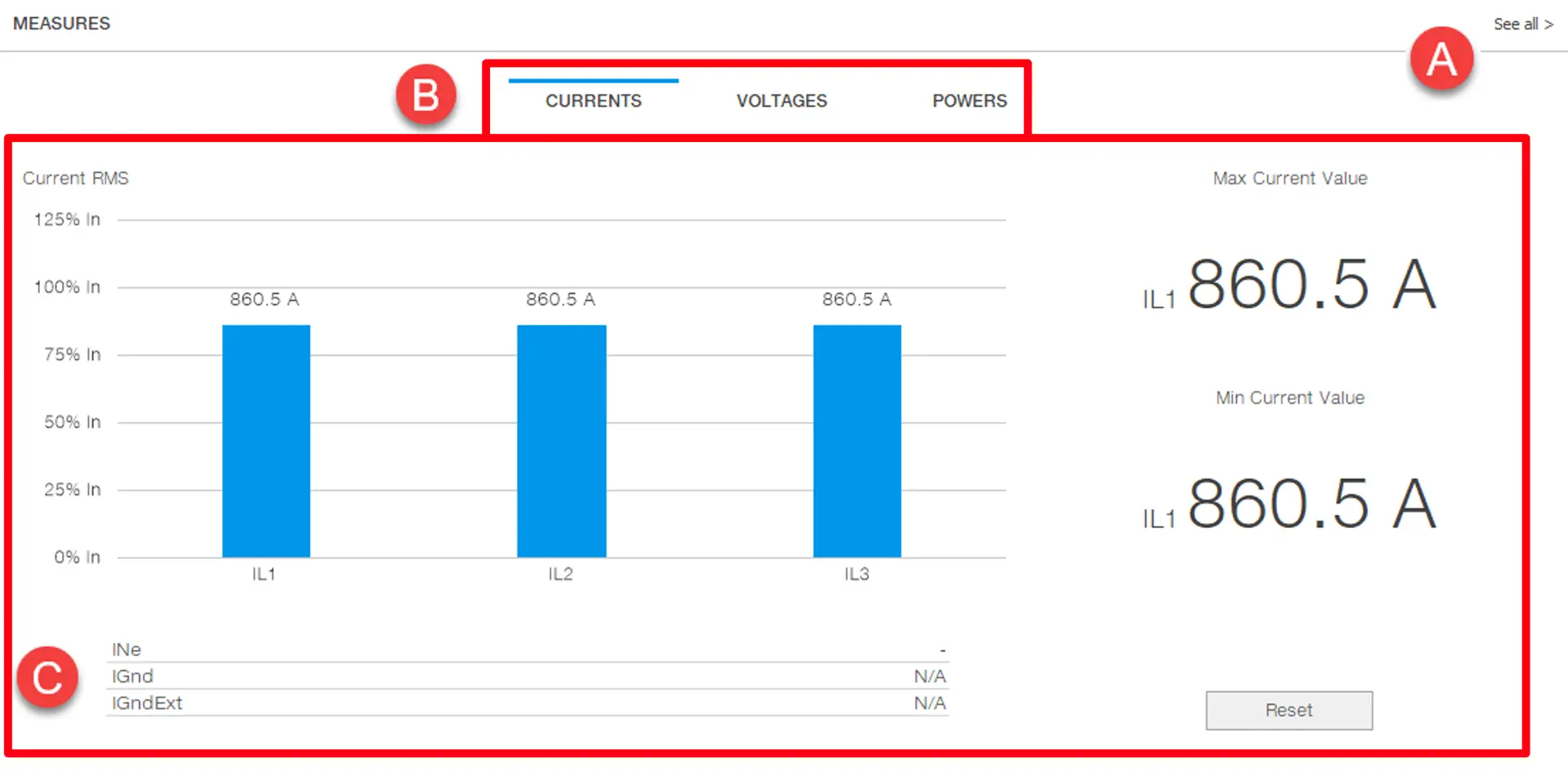

Област на показване на текущото измерване
Текуща RMS: получени измервания:
Ток на всяка фаза
Ine: неутрален ток
IGnd: ток на вътрешно заземяване
IGndEx1: ток на външно заземяване
стойност на тока: максимален измерен фазов ток. Стойност, изчислена след подаване на захранване към устройството или след последното ръчно нулиране.
стойност на тока: измерен минимален фазов ток. Стойност, изчислена след подаване на захранване към устройството или след последното ръчно нулиране.
Нулиране: бутон за нулиране на минималните и максималните стойности
D

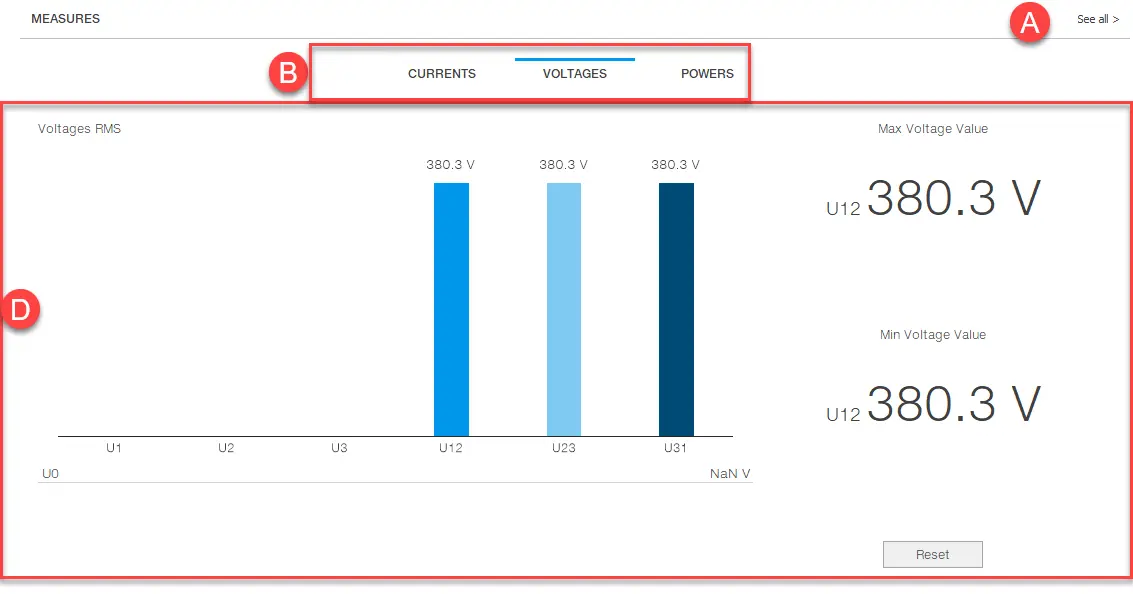

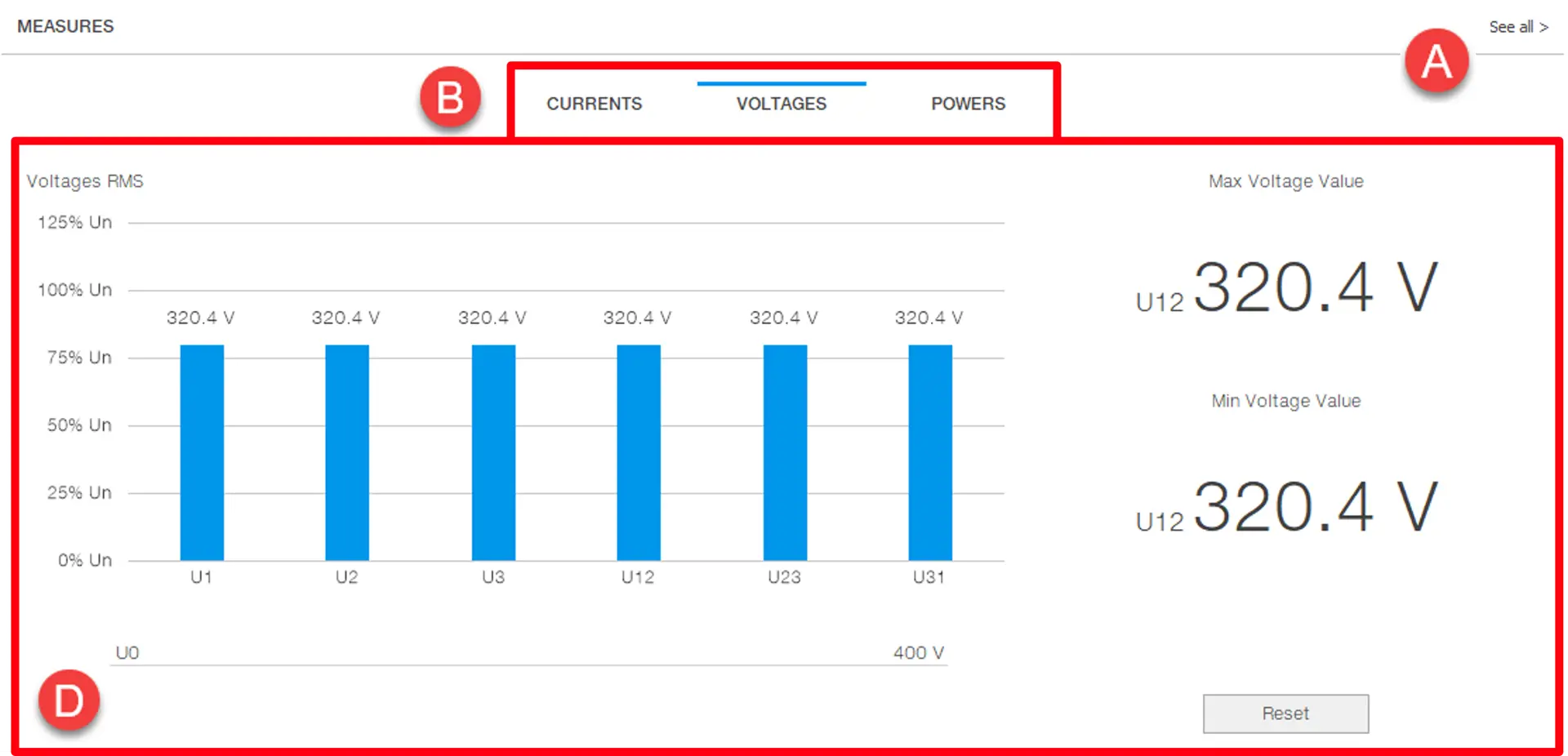

Площ за показване на измервания на напрежението
Напрежения RMS: получени измервания:
напрежение на всяка фаза (единична и линейна-редова)
U0: неутрално напрежение
стойност на напрежението: максимално измерено фазово напрежение. Стойност, изчислена след подаване на захранване към устройството или след последното ръчно нулиране.
стойност на напрежението: измерено минимално фазово напрежение. Стойност, изчислена след подаване на захранване към устройството или след последното ръчно нулиране.
Нулиране: бутон за нулиране на минималните и максималните стойности
E

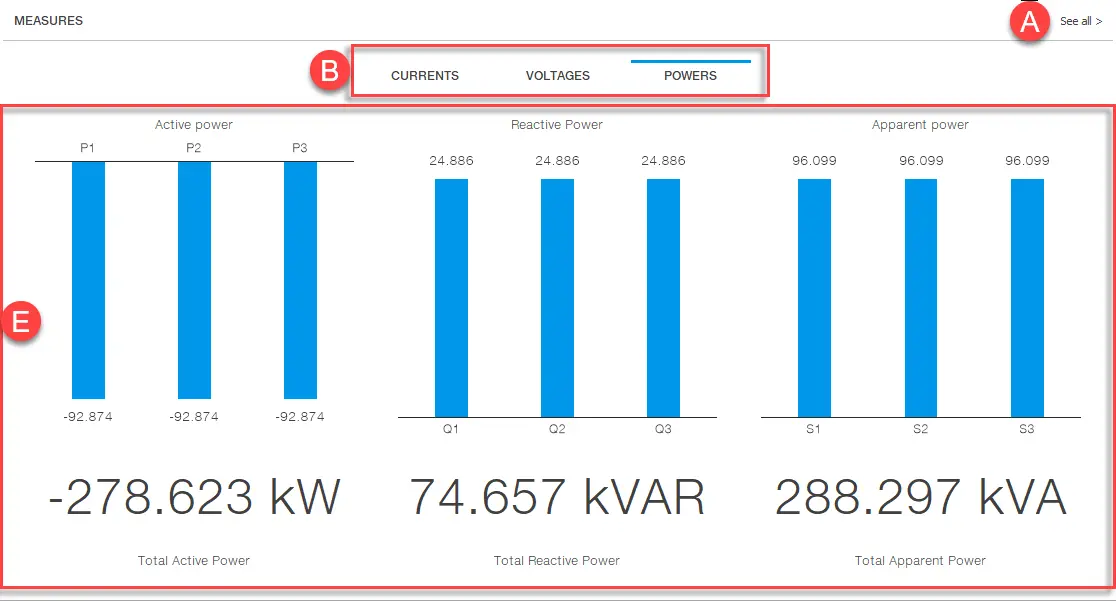

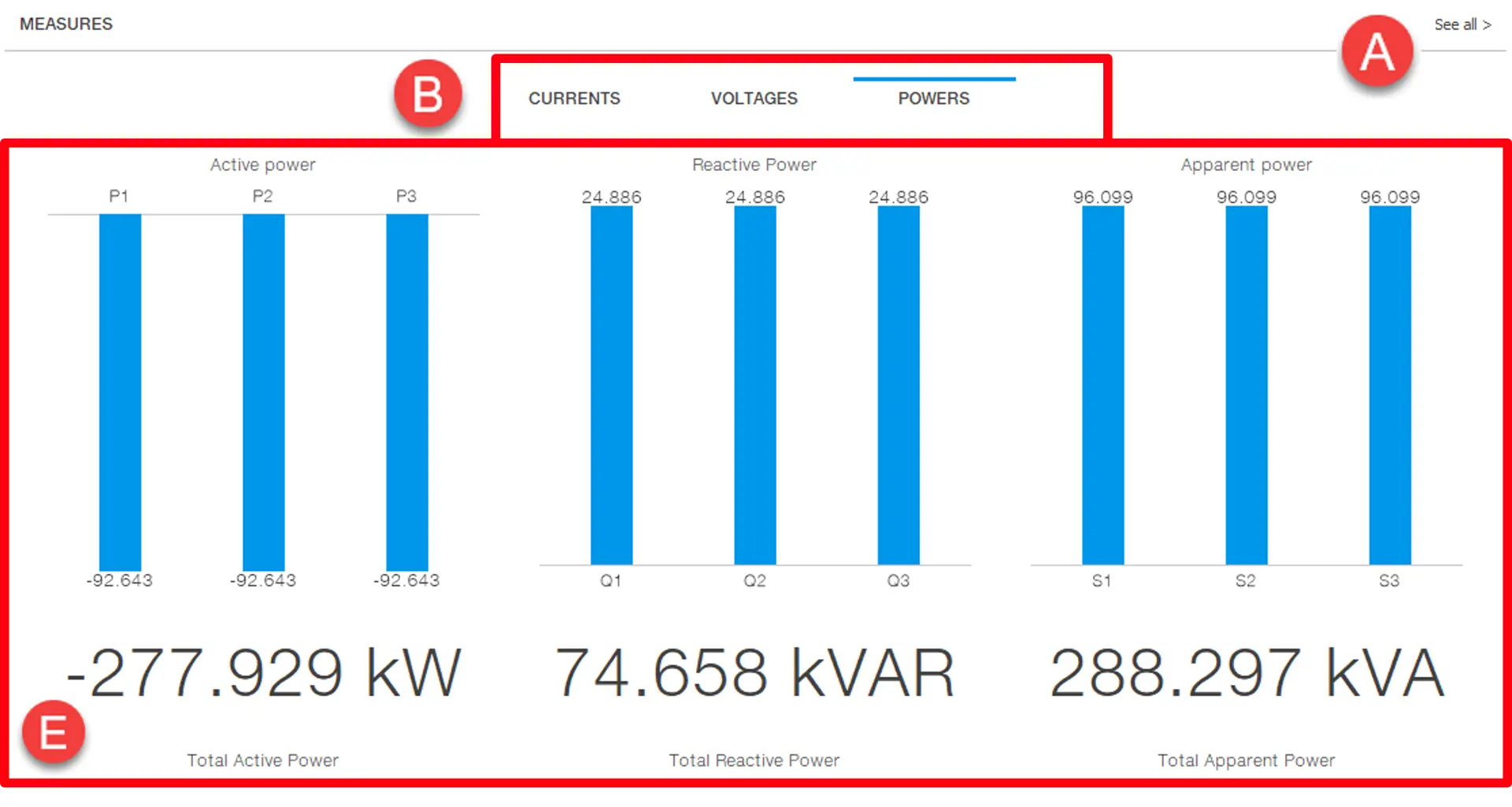

Площ на показване на измерванията на мощността:
фаза и обща активна мощност
фаза и обща реактивна мощност
фаза и обща привидна мощност

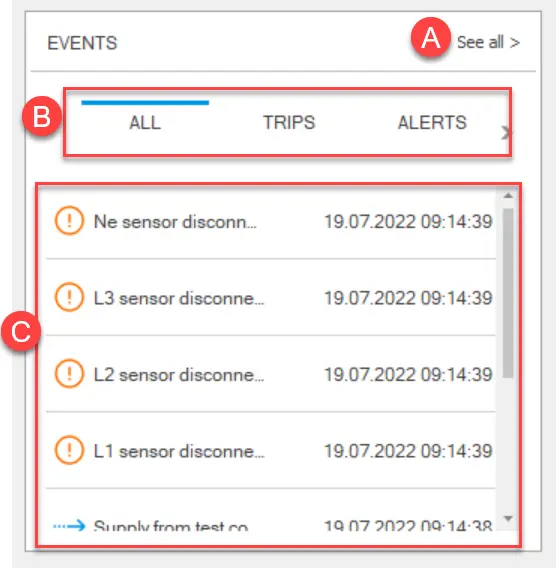

Събития в района
Описание на частта
Една
Бутон за достъп до секцията Събития на страницата Мониторинг.
B
Меню за събития:
Всички: показва последните шест записани събития, с изключение на пътуванията и алармите
Интервенции: показва последните шест записани пътувания.
Аларми : показва последните шест записани аларми.
C
Област, която показва събитията, избрани в [B]: : промяна на статуса /: предупреждение :грешка :информация :променям

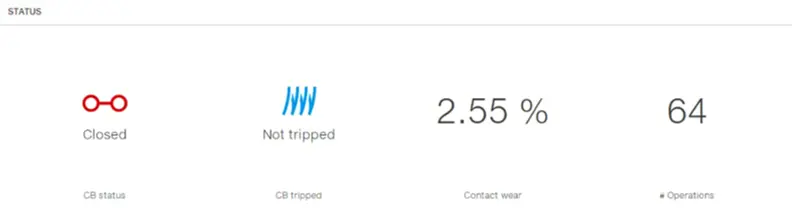

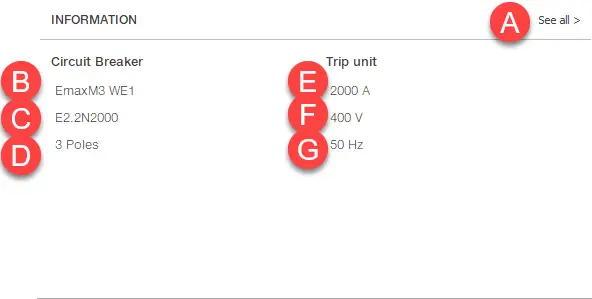

Състояние на района
Описание на частта
Състояние на прекъсвача
:затворен :отворя :Неопределен
Изключване на прекъсвача
:Спъна : не се задейства
Контактно износване
0% = без износване 100% = напълно износен
# Операции
Общ брой ръчни операции, интервенции, неуспешни интервенции и тестови интервенции.
Персонализирано име на устройството (параметър CB Име на етикета , което може да се редактира в класически изглед > конфигурация на модула > персонализирана информация)
C
Тип устройство (параметър CB Type също се вижда в класически изглед > Информация > Общи параметри)
D
Брой полюси
E
Номинален ток (In)
F
Номинално напрежение (Un)
G
Честота
Нулирайте минималните и максималните записани стойности
Забележка: функцията е достъпна само ако устройството е свързано към Ekip Connect чрез връзка от точка до точка.
В Измервания щракнете върху типа измерване (токове или напрежения), за който искате да нулирате минималните и максималните стойности.
: промяна на статуса
/
: предупреждение
:грешка
:информация
:променям
:затворен
:отворя
:Неопределен
:Спъна
: не се задейства
