Zone d’examen : informations utiles

Description de la fonction

La fonction de zone de test vous permet d’observer le comportement de l’appareil dans des conditions difficiles à reproduire en réalité, et de vérifier et confirmer ce qui suit :

Les choix d’installation faits
la valeur des paramètres configurés sur l’appareil

Le temps de trip affiché par Ekip Connect est simplement simulé, avec des tolérances différentes de la situation réelle. Ce test n’est pas un véritable test d’injection de courant. Le but de cette fonction est de vérifier si, dans le cas d’un événement de défaut particulier, un déclenchement se produit selon un certain ensemble de paramètres.

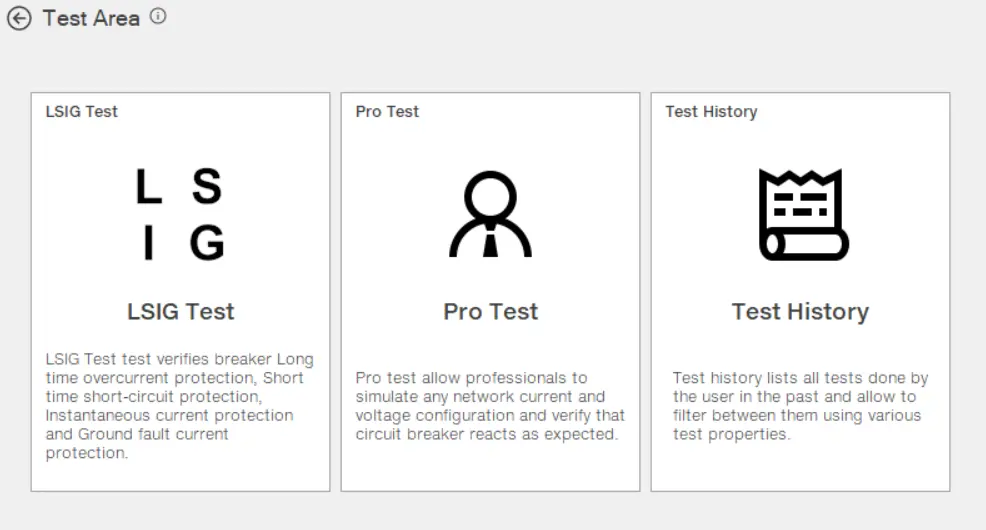

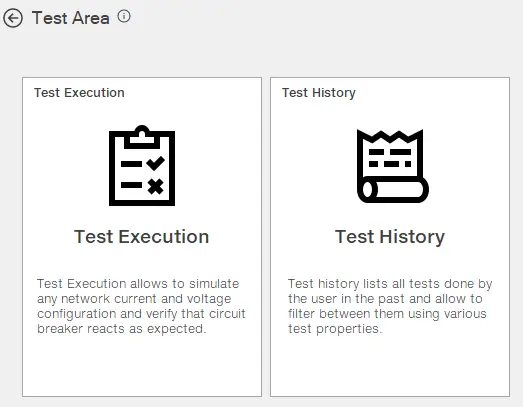

Types de tests

Les types de tests suivants sont disponibles.

Test : simule des valeurs de courant et/ou de tension personnalisées manuellement (Zone de Test : Test).
Séquence de test : exécute une séquence de tests prédéfinis couvrant la plus large plage possible de valeurs anormales de courant et de tension. Des séquences de test personnalisées peuvent être créées (zone de test : séquence de test).
Test de déclenchement : vérifie le fonctionnement du solénoïde d’ouverture. En particulier, il vérifie qu’après une commande de déclenchement, le disjoncteur passe de l’état fermé à l’état ouvert (zone de test : test de déclenchement).

Session d’essai

Il est possible de définir une session de test puis d’ajouter des informations complémentaires utiles pour la gestion des rapports de test, telles que :

Nom de la session
lieu
client
opérateur Performing les tests

Rapport d’essai

Un rapport peut être affiché pour chaque test effectué. Le rapport contient les informations suivantes :

Nom de la session et opérateur
Nom de l’essai
Date et heure de l’essai
Valeurs de courant et de tension générées lors de l’essai, représentées dans un diagramme phasoral
Paramètres de l’appareil testé
Résultat du test
fichier descripteur en usage
Ekip Connect version

Exigences

Accès à la fonction	Illimité
Type d’appareils qui supportent la fonction	Unité externe pour disjoncteurs (par exemple Ekip Up) Disjoncteurs
État de l’appareil	Connectés et en communication Note : pendant le test, les courants doivent être à 0.
Type de connexion avec l’appareil	Connexion via Ekip T&P

>> Pour plus de détails sur les dispositifs pris en charge et les exigences pour chacun, veuillez consulter le document 9AKK108467A9238 disponible ici.

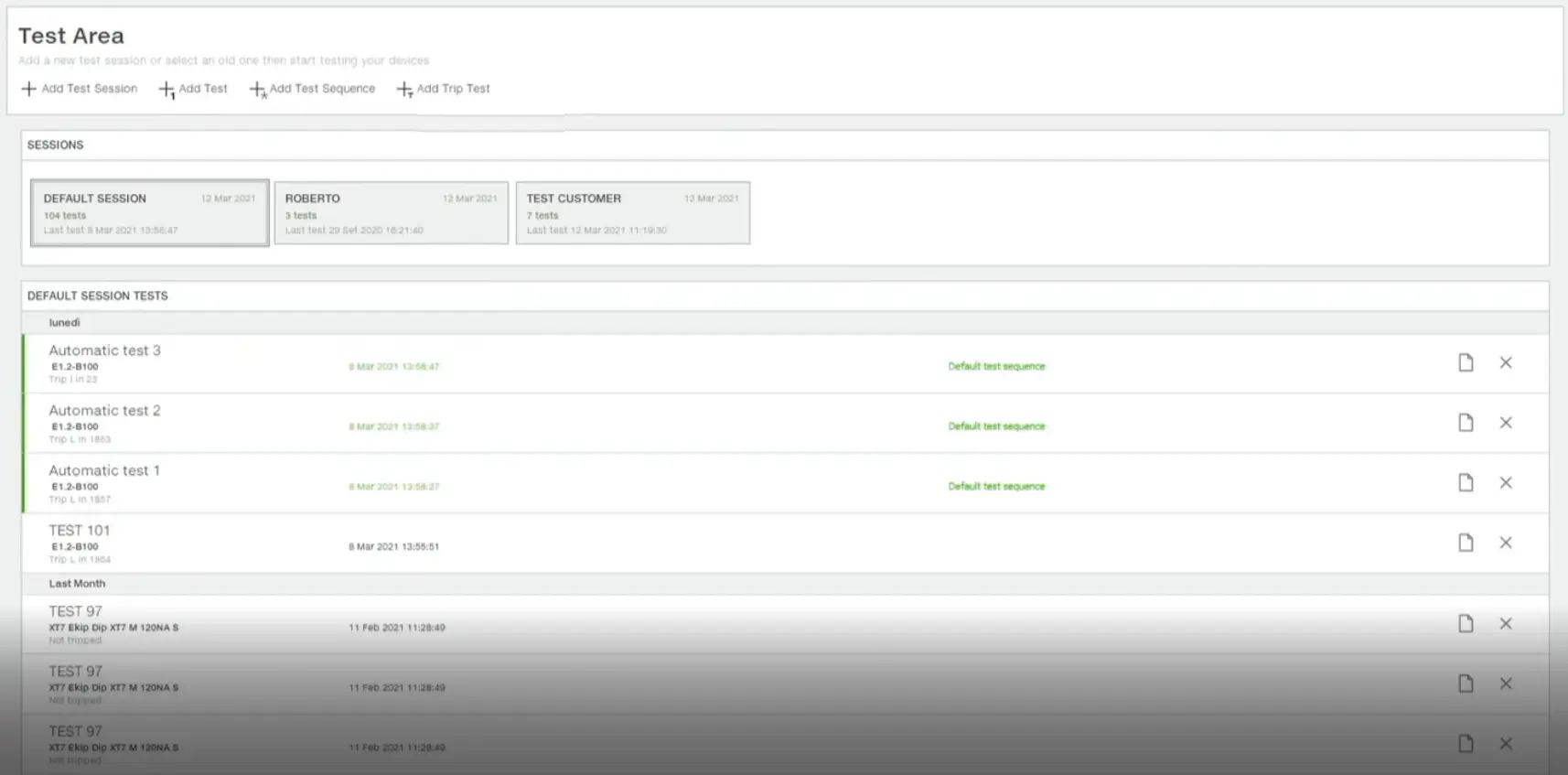

À quoi ça ressemble

Description

de la pièce
Zone d’essai	Des boutons pour lancer les différents tests et ajouter des sessions de test.
Sessions d’essai	Sessions de test disponibles : Session par défaut : session créée automatiquement par Ekip Connect pour collecter les tests générés sans informations supplémentaires. Sessions personnalisées : sessions créées par l’utilisateur pour collecter des tests avec les mêmes informations supplémentaires.
Session Tests	Liste des tests effectués lors de la session sélectionnée lors des sessions de test. Les détails suivants sont fournis pour chaque test : Résultat : Pas déclenché/Pas déclenché Nom du test Type et nom personnalisé de l’appareil Date et heure de génération des essais Toute séquence de test à laquelle le test appartient Boutons d’action : : voir le rapport d’essai : supprime un test : notes d’ajouter/éditer

de la pièce

Zone d’essai

Des boutons pour lancer les différents tests et ajouter des sessions de test.

Sessions d’essai

Sessions de test disponibles :

Session par défaut : session créée automatiquement par Ekip Connect pour collecter les tests générés sans informations supplémentaires.
Sessions personnalisées : sessions créées par l’utilisateur pour collecter des tests avec les mêmes informations supplémentaires.

Session Tests

Liste des tests effectués lors de la session sélectionnée lors des sessions de test. Les détails suivants sont fournis pour chaque test :

Résultat : Pas déclenché/Pas déclenché
Nom du test
Type et nom personnalisé de l’appareil
Date et heure de génération des essais
Toute séquence de test à laquelle le test appartient
Boutons d’action :
- : voir le rapport d’essai
- : supprime un test
- : notes d’ajouter/éditer

Créer une session de test

Dans la zone Outils > Test, cliquez sur Ajouter une session de test.
Remplissez toutes les informations supplémentaires pour les tests de la session et cliquez sur OK : le bouton de la session créée apparaît dans Sessions de test.
Pour supprimer la session, placez le curseur sur le bouton de la session et cliquez sur le bouton qui apparaît.
Pour lancer une session, sélectionnez le bouton session : les tests effectués sont enregistrés dans la session sélectionnée.
Pour effectuer un test, voir Zone de test : Test, Zone de test : Séquence de test, Zone de test : Test de déplacement.
