Testbereich: Nützliche Informationen

Beschreibung der Funktion

Die Testbereichsfunktion ermöglicht es Ihnen, das Verhalten des Geräts unter Bedingungen zu beobachten, die in der Realität schwer nachzubilden sind, sowie Folgendes zu überprüfen und zu bestätigen:

Die getroffenen Installationsentscheidungen
der Wert der auf dem Gerät konfigurierten Parameter

Die von Ekip Connect angezeigte Trip-Zeit wird lediglich simuliert, mit unterschiedlichen Toleranzen im Vergleich zur realen Situation. Der Test ist kein echter Strominjektionstest. Zweck dieser Funktion ist es, zu prüfen, ob im Fall eines bestimmten Fehlerereignisses ein Auslöser gemäß einem bestimmten Parametersatz auftritt.

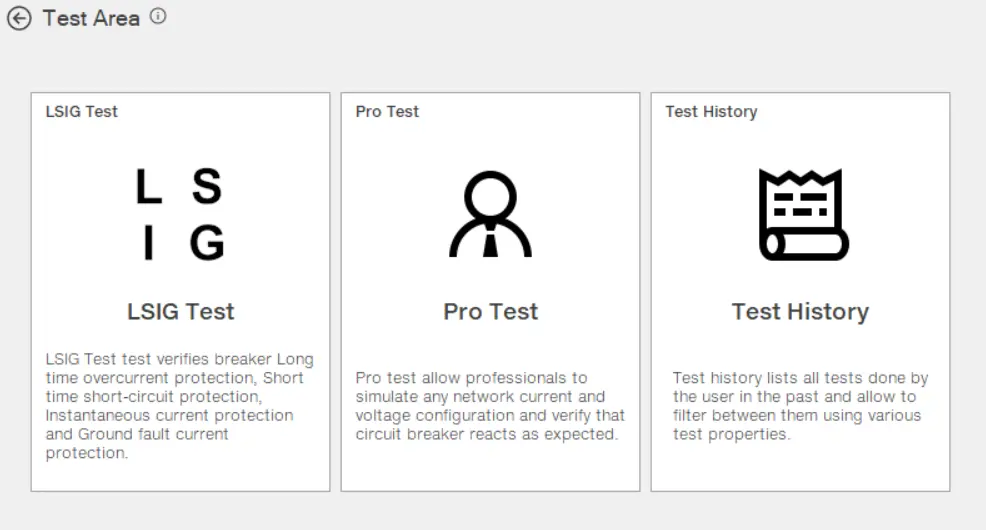

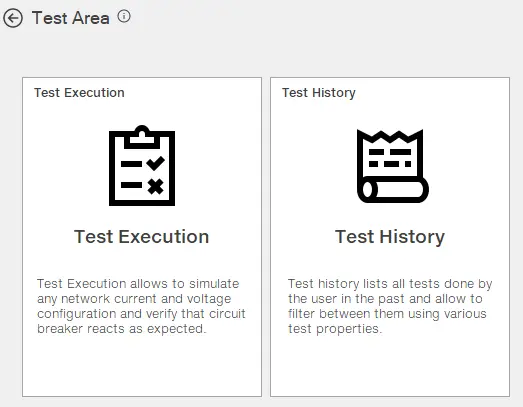

Arten von Tests

Folgende Arten von Tests sind verfügbar.

Test: simuliert manuell angepasste Strom- und/oder Spannungswerte (Testbereich: Test).
Testsequenz: führt eine Abfolge vordefinierter Tests durch, die den größtmöglichen Bereich abnormer Strom- und Spannungswerte abdecken. Angepasste Testsequenzen können erstellt werden (Testbereich: Testsequenz).
Trip-Test: prüft die Funktion des öffnenden Magnetventils. Insbesondere überprüft er, dass nach einem Auslösebefehl der Leistungsschalter vom geschlossenen in den offenen Zustand wechselt (Testbereich: Trip-Test).

Testsitzung

Es ist möglich, eine Testsitzung zu definieren und dann ergänzende Informationen hinzuzufügen, die bei der Verwaltung von Testberichten nützlich sind, wie zum Beispiel:

Session-Name
Ort
Kunde
Operator Performing der Tests

Prüfbericht

Für jeden durchgeführten Test kann ein Bericht angezeigt werden. Der Bericht enthält folgende Informationen:

Sessionsname und Betreiber
Testname
Testdatum und -zeit
Während des Tests erzeugte Strom- und Spannungswerte, dargestellt in einem Phasordiagramm
Einstellungen des getesteten Geräts
Versuchsergebnis
Deskriptor-Datei in Gebrauch
Ekip Connect-Version

Anforderungen

Zugang zur Funktion	Frei
Art von Geräten, die die Funktion unterstützen	Externe Einheit für Leistungsschalter (z. B. Ekip Up) Leistungsschalter
Gerätestatus	Verbunden und kommunizierend Hinweis: Während des Tests müssen die Ströme bei 0 liegen.
Art der Verbindung mit dem Gerät	Verbindung über Ekip T&P

>> Für weitere Details zu unterstützten Geräten und Anforderungen für jedes Gerät siehe bitte das hier verfügbare Dokument 9AKK108467A9238.

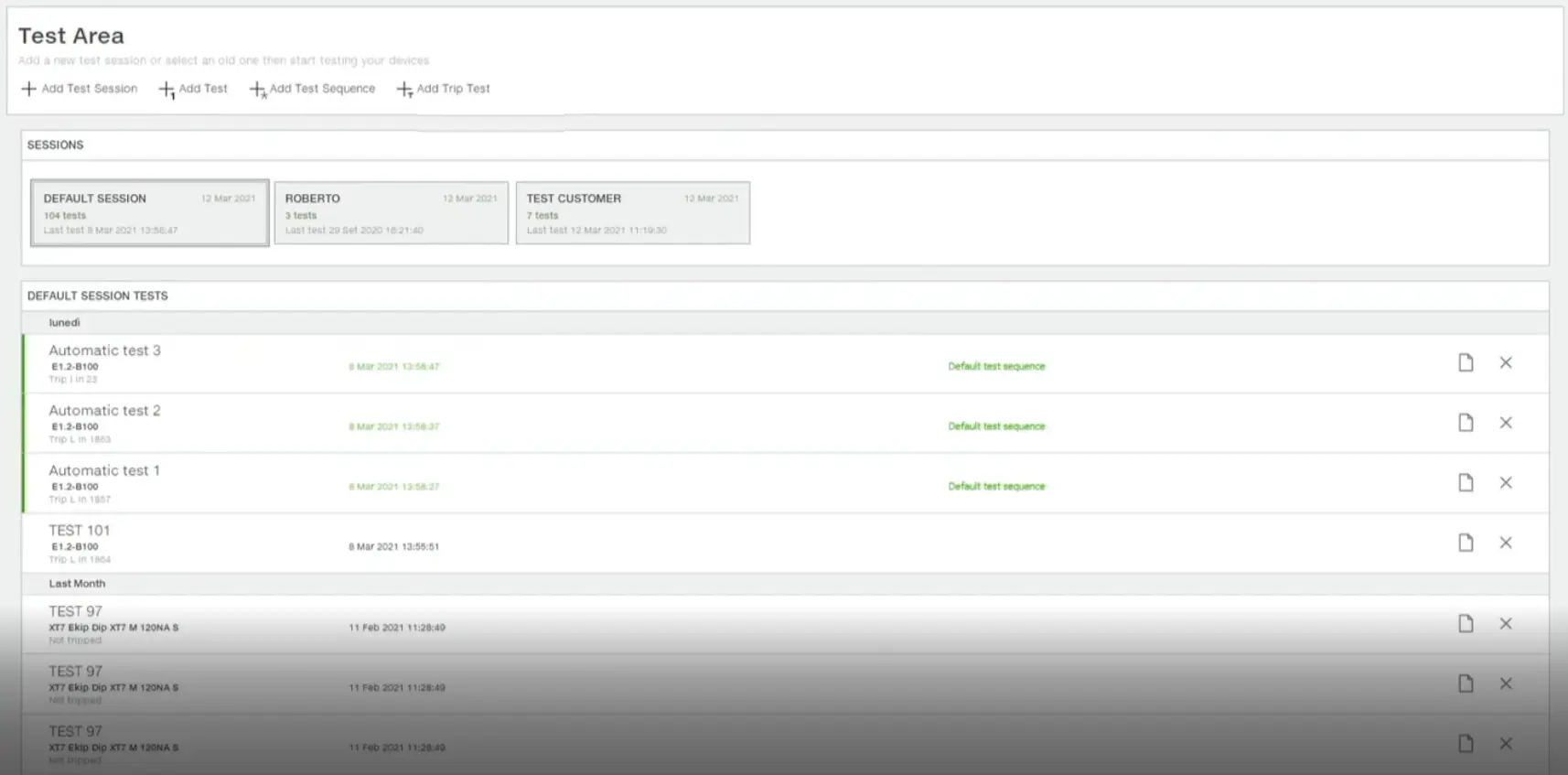

Wie es aussieht

Teilbeschreibung
Testgebiet	Buttons, um die verschiedenen Tests durchzuführen und Testsitzungen hinzuzufügen.
Testsitzungen	Verfügbare Testsitzungen: Standardsitzung: Sitzung, die automatisch von Ekip Connect erstellt wird, um die generierten Tests ohne zusätzliche Informationen zu sammeln. Angepasste Sitzungen: Sitzungen, die vom Nutzer erstellt werden, um Tests mit denselben zusätzlichen Informationen zu sammeln.
Sitzungstests	Liste der in den Testsitzungen ausgewählten Tests, die in der Testsitzung durchgeführt wurden. Für jeden Test sind folgende Details angegeben: Ergebnis: Ausgelöst/Nicht ausgelöst Testname Typ und individueller Name des Geräts Datum und Uhrzeit der Testerzeugung Jede Testsequenz, zu der der Test gehört Aktionstasten: : Testbericht ansehen : löscht einen Test : Anmerkungen hinzufügen/bearbeiten

Teilbeschreibung

Testgebiet

Buttons, um die verschiedenen Tests durchzuführen und Testsitzungen hinzuzufügen.

Testsitzungen

Verfügbare Testsitzungen:

Standardsitzung: Sitzung, die automatisch von Ekip Connect erstellt wird, um die generierten Tests ohne zusätzliche Informationen zu sammeln.
Angepasste Sitzungen: Sitzungen, die vom Nutzer erstellt werden, um Tests mit denselben zusätzlichen Informationen zu sammeln.

Sitzungstests

Liste der in den Testsitzungen ausgewählten Tests, die in der Testsitzung durchgeführt wurden. Für jeden Test sind folgende Details angegeben:

Ergebnis: Ausgelöst/Nicht ausgelöst
Testname
Typ und individueller Name des Geräts
Datum und Uhrzeit der Testerzeugung
Jede Testsequenz, zu der der Test gehört
Aktionstasten:
- : Testbericht ansehen
- : löscht einen Test
- : Anmerkungen hinzufügen/bearbeiten

Erstellen Sie eine Testsitzung

Im Bereich Tools > Test klicken Sie auf Testsitzung hinzufügen.
Füllen Sie alle zusätzlichen Informationen für die Tests in der Sitzung aus und klicken Sie auf OK: Der Button der erstellten Sitzung erscheint in Testsitzungen.
Um die Sitzung zu löschen, platzieren Sie den Cursor über den Sitzungsbutton und klicken Sie auf den angezeigten Button.
Um eine Sitzung zu starten, wählen Sie die Sitzungstaste: Die durchgeführten Tests werden in der ausgewählten Sitzung gespeichert.
Um einen Test durchzuführen, siehe Testbereich: Test, Testbereich: Testsequenz, Testbereich: Trip-Test.
