Area di test: informazioni utili

Descrizione della funzione

La funzione area di test permette di osservare il comportamento del dispositivo in condizioni difficili da riprodurre nella realtà, e di verificare e confermare quanto segue:

Le scelte di installazione fatte
il valore dei parametri configurati sul dispositivo

Il tempo di Sgancio mostrato da Ekip Connect è semplicemente simulato, con tolleranze diverse rispetto alla situazione reale. Il test non è un vero test di iniezione di corrente. Lo scopo di questa funzione è verificare se, nel caso di un particolare evento di guasta, si verifica uno Sgancio secondo un certo insieme di parametri.

Tipi di test

Sono disponibili i seguenti tipi di test.

Test: simula valori di corrente e/o tensione personalizzati manualmente (area di test: Test).
Sequenza di test: esegue una sequenza di test predefiniti che coprono la più ampia gamma possibile di valori anomali di corrente e tensione. Possono essere create sequenze di test personalizzate (area di test: sequenza di test).
Sgancio: verifica il funzionamento del solenoide di apertura. In particolare, verifica che, dopo un comando Sgancio, l'interruttore passa dallo stato chiuso a quello aperto (Trip" target="_self">Area di test: Sgancio test).

Sessione di prova

È possibile definire una sessione di test e poi aggiungere informazioni supplementari utili nella gestione dei report di test, come:

Nome della sessione
luogo
cliente
operatore Performing i test

Rapporto del test

Un rapporto può essere mostrato per ogni test eseguito. Il rapporto contiene le seguenti informazioni:

Nome della sessione e operatore
Nome del test
Data e ora del test
valori di corrente e tensione generati durante il test, rappresentati in uno schema fasoriale
Impostazioni del dispositivo testato
Risultato del test
File descrittore in uso
Ekip Connect versione

Fabbisogno

Accesso alla funzione	Illimitato
Tipo di dispositivi che supportano la funzione	Unità esterna per interruttori automatici (ad esempio Ekip Up) Interruttori
Stato del dispositivo	Connessi e comunicanti Nota: durante il test, le correnti devono essere a 0.
Tipo di connessione con il dispositivo	Collegamento tramite Ekip T&P

>> Per maggiori dettagli sui dispositivi supportati e sui requisiti di ciascuno, si prega di consultare il documento 9AKK108467A9238 disponibile qui.

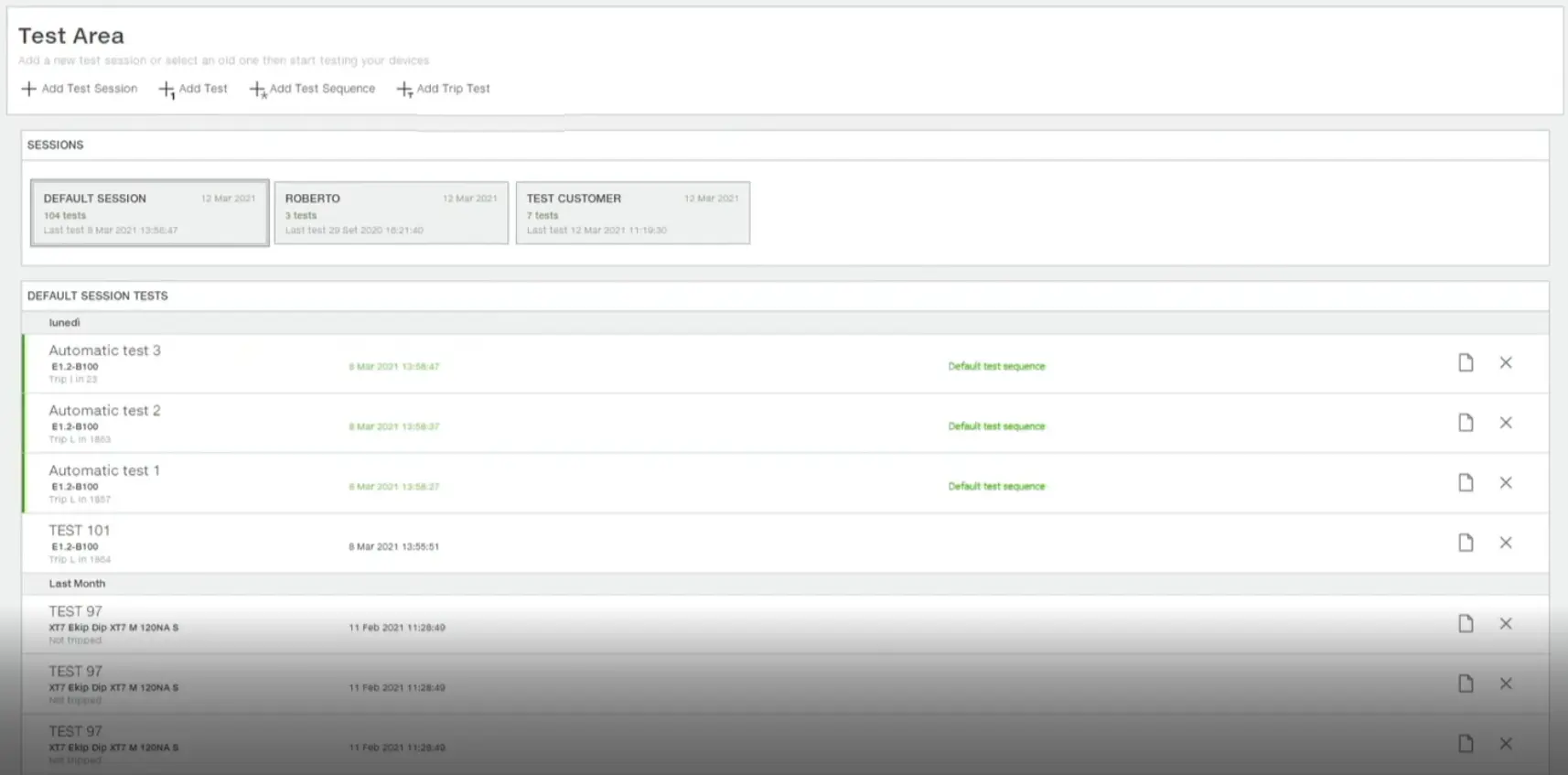

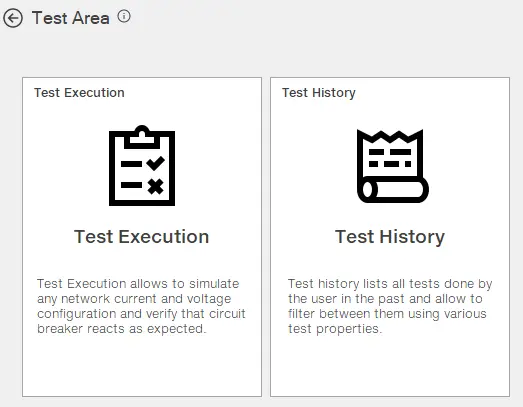

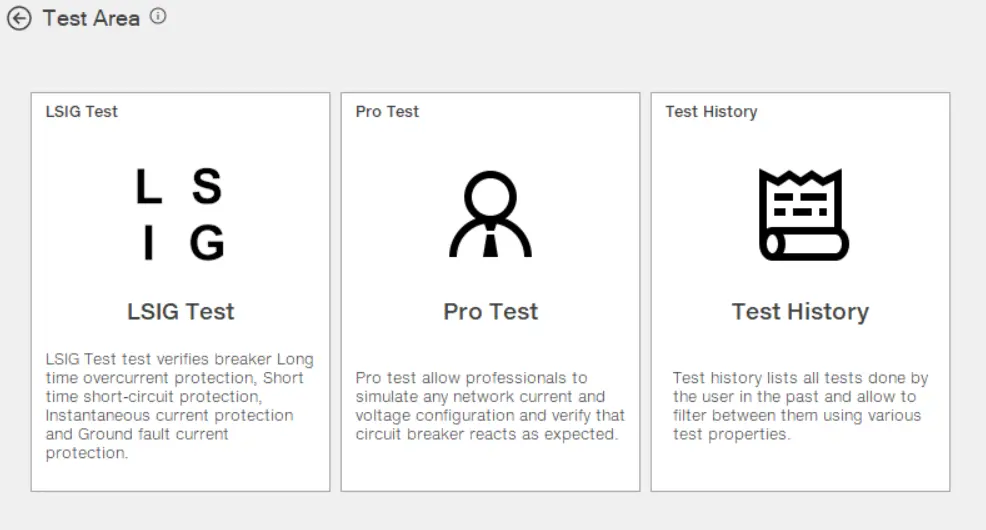

Come appare

Parte	Descrizione
Area di prova	Pulsanti per eseguire i vari test e aggiungere sessioni di test.
Sessioni di prova	Sessioni di prova disponibili: Sessione predefinita: sessione creata automaticamente da Ekip Connect per raccogliere i test generati senza ulteriori informazioni. Sessioni personalizzate: sessioni create dall'utente per raccogliere test con le stesse informazioni aggiuntive.
Test di Sessione	Elenco dei test eseguiti nella sessione selezionati nelle sessioni di Test. I seguenti dettagli sono forniti per ogni test: Risultato: Sgancio/Non Sgancio Nome del test Tipo e nome personalizzato del dispositivo Data e ora di generazione del test Qualsiasi sequenza di test a cui appartiene il test Pulsanti d'azione: : visualizza rapporto del test : elimina un test : aggiungi/modifica note

Parte

Descrizione

Area di prova

Pulsanti per eseguire i vari test e aggiungere sessioni di test.

Sessioni di prova

Sessioni di prova disponibili:

Sessione predefinita: sessione creata automaticamente da Ekip Connect per raccogliere i test generati senza ulteriori informazioni.
Sessioni personalizzate: sessioni create dall'utente per raccogliere test con le stesse informazioni aggiuntive.

Test di Sessione

Elenco dei test eseguiti nella sessione selezionati nelle sessioni di Test. I seguenti dettagli sono forniti per ogni test:

Risultato: Sgancio/Non Sgancio
Nome del test
Tipo e nome personalizzato del dispositivo
Data e ora di generazione del test
Qualsiasi sequenza di test a cui appartiene il test
Pulsanti d'azione:
- : visualizza rapporto del test
- : elimina un test
- : aggiungi/modifica note

Crea una sessione di test

Nell'area Strumenti > Test, clicca su Aggiungi sessione di test.
Compila tutte le informazioni aggiuntive per i test della sessione e clicca su OK: il pulsante della sessione creata appare in Sessioni di Test.
Per eliminare la sessione, posiziona il cursore sopra il pulsante della sessione e clicca sul pulsante che appare.
Per iniziare una sessione, seleziona il pulsante sessione: i test eseguiti vengono salvati nella sessione selezionata.
Per eseguire un test, vedi Area di test: Test, Area di test: Sequenza di test, Trip" target="_self">Area di test: Sgancio test.
